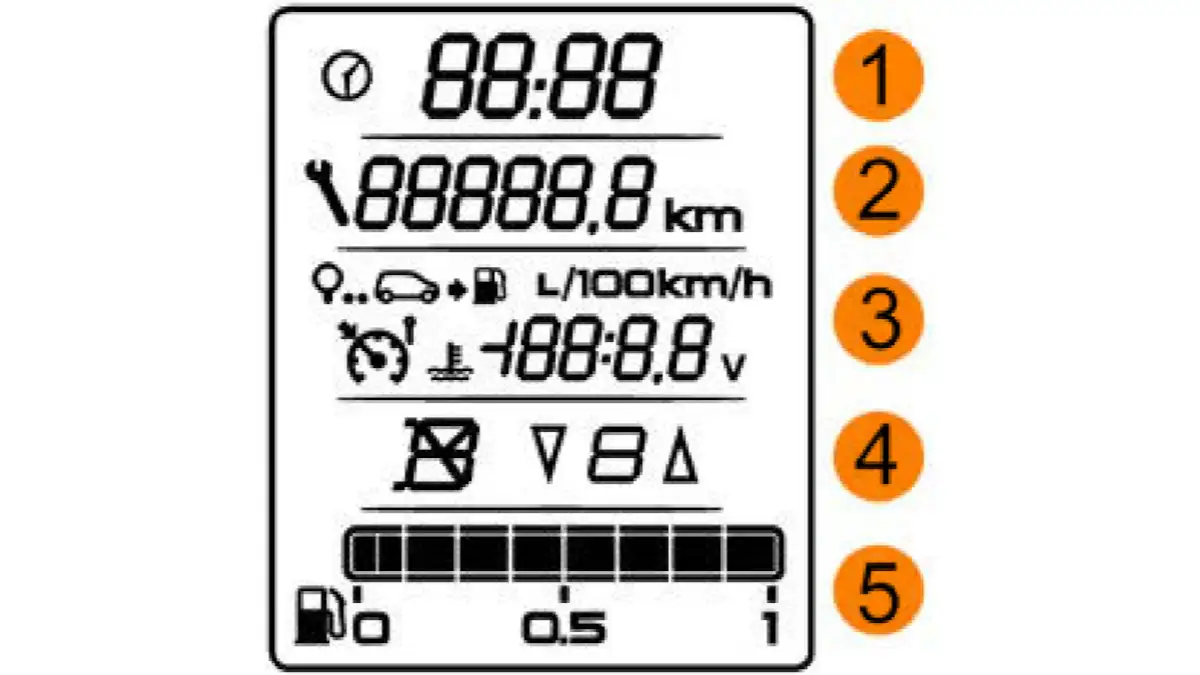

Рис. 29б. Жидкокристаллический дисплей
Жидкокристаллический дисплей
Жидкокристаллический дисплей разделен на пять функциональных полей индикации:
1 – поле индикации времени
Для установки времени (см. подраздел «Установка времени»).
2 – поле индикации общего и суточного счетчиков пробега
Переключение счетчиков производится коротким нажатием кнопки управления 20 (рис. 29а), обнуление счетчика суточного пробега осуществляется длительным нажатием кнопки управления 20 при индикации суточного пробега.
3 – поле индикации функций бортового компьютера
(см подраздел «Бортовой компьютер»). При активной функции «Круиз-контроль» или «Ограничитель скорости» (в вариантном исполнении) поле используется для индикации установки скорости выбранной функции, при этом индикация функций бортового компьютера недоступна.
4 – поле индикации режима и номера передачи
(см подраздел «Бортовой компьютер»).Номер передачи автоматической или роботизированной коробки переключения передач, а также индикации подсказки переключения передач для механической коробки переключения передач.
5 – поле индикации уровня топлива
Установка времени
Переход в режим установки времени производится длительным нажатием кнопки управления 20 (рис. 29а) при индикации счетчика общего пробега. При этом разряды часов переходят в мигающий режим. Дальнейшие действия зависят от наличия клавиш управления на переключателе стеклоочистителя. При отсутствии клавиш управления на переключателе стеклоочистителя установка часов производится нажатиями кнопки управления 20 (рис. 29а). При паузе в нажатиях более 5 секунд происходит переход к установке минут, установка минут аналогична установке часов. Следующие паузы в нажатиях более 5 секунд переключают в режим установки часового пояса, а затем к выходу из режима установки времени. При переключателе стеклоочистителя с 2-мя клавишами управления (рис. 29в) установка показаний производится клавишами
и
(поз. 2, рис. 29в). Клавишей «RESET» (поз. 1, рис. 29в) производится переключение корректируемых параметров в последовательности «часы» – «минуты» – «часовой пояс». Выход из режима установки времени – по нажатию кнопки управления 20 (рис. 29а) или паузы в нажатиях любой клавиши более 60 секунд. При переключателе стеклоочистителя с 6-ю клавишами управления (рис. 29г) установка показаний производится клавишами и (поз. 3 и 4, рис. 29г), а переключение корректируемых параметров клавишами
и
(поз. 1 и 2 рис. 29г). Выход из режима установки времени – по нажати клавиши «Menu/Exit» (поз. 6, рис. 29г) или пауза в нажатиях любой клавиши более 60 секунд.
Примечание. В зоне уверенного приема сигналов систем GLONASS GPS достаточно установки только часового пояса, показания часов (с учетом часового пояса) и минут будут установлены автоматически.

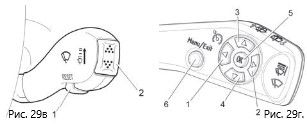

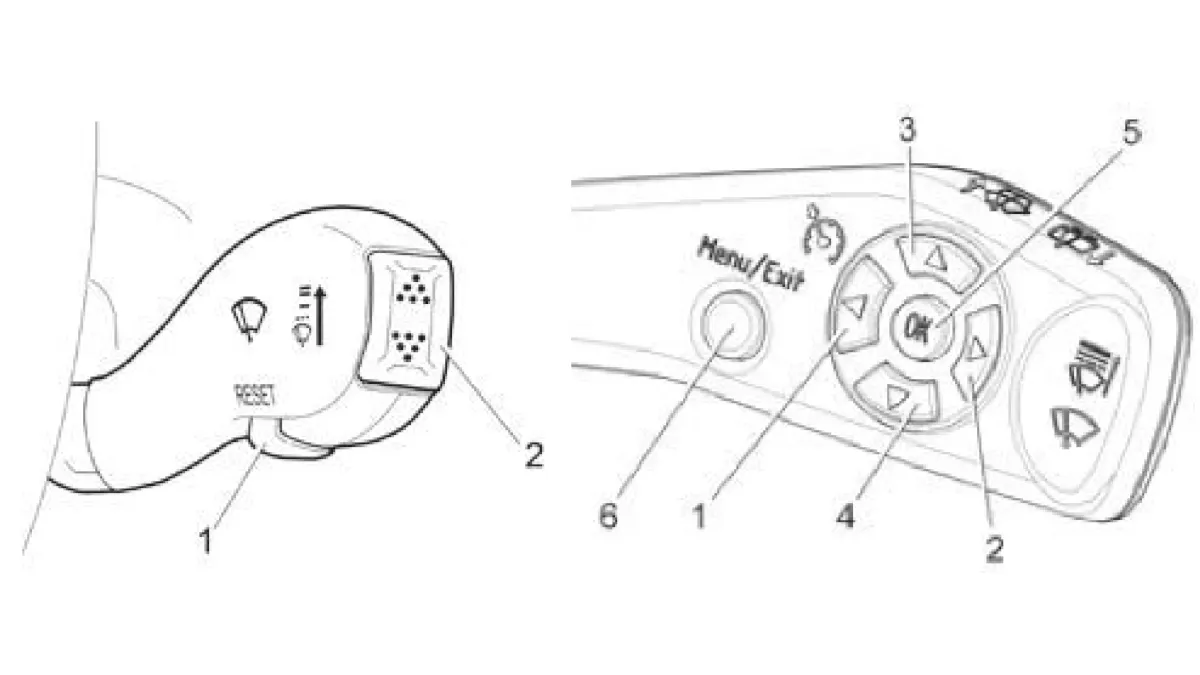

Рис. 29в. Рис. 29г. Переключатель стеклоочистителя с 2-мя и с 6-ю клавишами управления
Бортовой компьютер

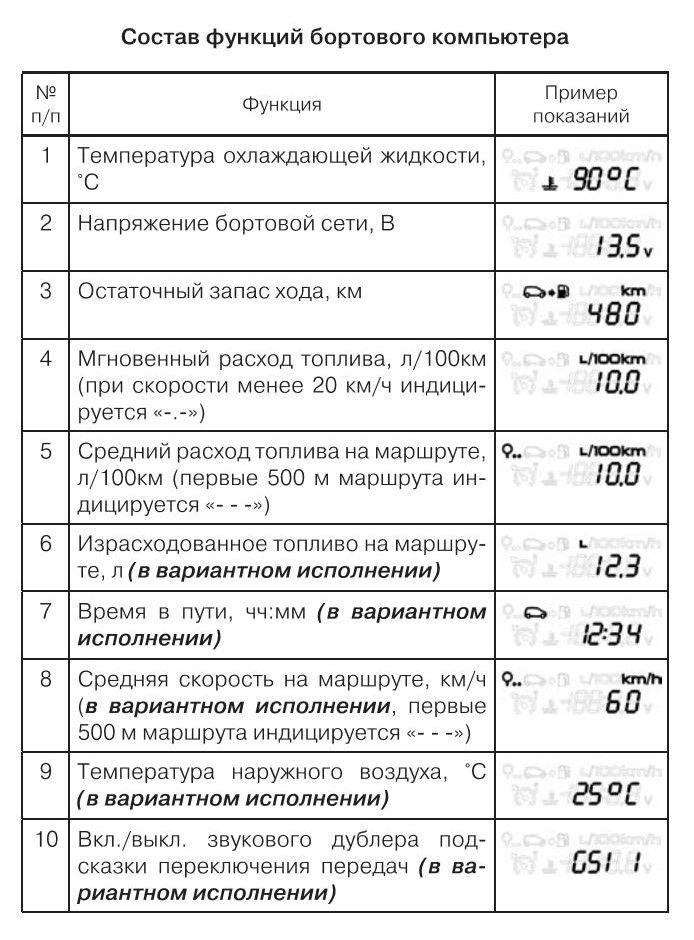

Функции бортового компьютера индицируются в поле 3 (рис. 29б). Перечень функций и управление индикацией определяются наличием клавиш управления на переключателе стеклоочистителя.При отсутствии клавиш управления на переключателе стеклоочистителя в поле бортового компьютера индицируется только «температура охлаждающей жидкости».При наличии клавиш управления на переключателе стеклоочистителя переключение индицируемой функции производится клавишами (поз. 2, рис. 29в) или (поз. 2 рис. 29г) в прямой последовательности и клавишами (поз. 2, рис. 29в) или (поз. 1, рис. 29г) в обратной последовательности.Обнуление (сброс) параметров маршрута (пп. 5–8 таблицы) производится длительным нажатием клавиши «RESET» (поз. 3, рис. 29в) или «Menu/Exit» (поз. 6, рис. 29г) при индикации любого из параметров маршрута.
| № п/п | Функция | Пример показаний |
|---|---|---|
| 1 | Температура охлаждающей жидкости, °С |  |
| 2 | Напряжение бортовой сети, В |  |
| 3 | Остаточный запас хода, км |  |
| 4 | Мгновенный расход топлива, л/100км (при скорости менее 20 км/ч индицируется «-.-») |  |
| 5 | Средний расход топлива на маршруте, л/100км (первые 500 м маршрута индицируется «- - -») |  |
| 6 | Израсходованное топливо на маршруте, л (в вариантном исполнении) |  |
| 7 | Время в пути, чч:мм (в вариантном исполнении) |  |
| 8 | Средняя скорость на маршруте, км/ч (в вариантном исполнении, первые 500 м маршрута индицируется «- - -») |  |
| 9 | Температура наружного воздуха, °С (в вариантном исполнении) |  |
| 10 | Вкл./выкл. звукового дублера подсказки переключения передач (в вариантном исполнении) |  |
Функция подсказчика переключения передач
Подсказчик переключения передач (ППП) – функция, определяющая необходимость переключения на более высокую или более низкую передачу (для обеспечения наиболее экономичного режима работы двигателя) и информирующая об этом водителя.Функция применима только для автомобилей с механической коробкой переключения передач (МКПП).Функция подсказки переключения передач индицируется в поле 4 жидкокристаллического дисплея (см. рис. 29б) символами (в случае рекомендации перехода на повышенну передачу) или символом (в случае рекомендации перехода на пониженную передачу), а также номером рекомендуемой передачи.
| 1 | Рекомендуется повысить передачу до 3-й |  |
|---|---|---|
| 2 | Рекомендуется понизить передачу до 2-й |  |
Включение/выключение звукового дублера подсказки переключения передач
- Включение/выключение звуковой сигнализации осуществляется клавишей «RESET» (поз. 1, рис. 29в) или «ОК» (поз. рис. 29г) на переключателе стеклоочистителя при индикациив поле 3 (рис. 29б) соответствующей функции.
- Индикация соответствует следующему состоянию звукового дублера:
- «GSI 0» – звуковой дублер подсказки переключения передачи выключен;
- «GSI I» – звуковой дублер подсказки переключения передачи включен.
