Руководство по эксплуатации автомобиля LADA Granta
Рис. 19. Противосолнечный козырек
Противосолнечные козырьки
Противосолнечные козырьки в зависимости от направления лучей солнца можно установить из положения I (рис 19) в положения II или III. В вариантном исполнении противосолнечный козырек пассажира имеет косметическое зеркало с внутренней стороны.

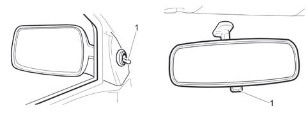

Рис. 16. Рис. 17. Наружное и внутреннее зеркало
Зеркала заднего вида
Наружные зеркала
- Наружные зеркала регулируются рукояткой 1 (рис. 16). Перед началом движения необходимо обеспечить оптимальный задний обзор.
- В вариантном исполнении рукоятка 1 отсутствует и наружные зеркала регулируются переключателем 1 (см. рис. 6б) в модуле двери водителя (см. подраздел «Модуль двери водителя».
- В вариантном исполнении при включении обогрева заднего стекла также включается и обогрев наружных зеркал.
Внутреннее зеркало
- Внутреннее зеркало заднего вида регулируется поворотом вокруг шарнирной головки. При ослеплении светом фар движущегося сзади транспорта установите зеркало в противоослепляющее положение нажатием на рычажок 1 (рис. 17).
- В вариантном исполнении устанавливается внутреннее зеркало без рычажка 1, с покрытием, обеспечивающим противоослепляющий эффект.

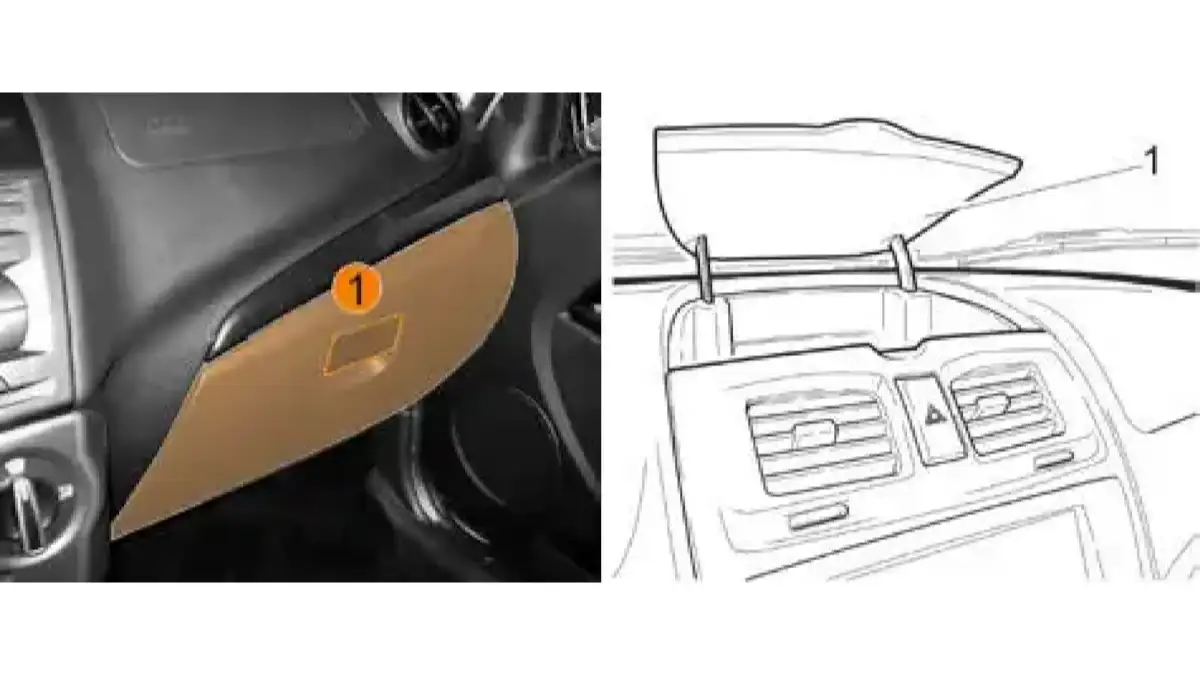

Рис. 20а. Рис. 20в. Крышка вещевого ящика
Вещевые ящики
- Чтобы открыть крышку вещевого ящика, необходимо потянуть на себя клавишу 1 (рис. 20а) замка и затем открыть крышку (рис. 20б).
- В центральной части панели приборов расположен центральный вещевой ящик. Чтобы открыть крышку центрального вещевого ящика (рис. 20в), необходимо потянуть ввер крышку 1, взявшись за специальный выступ.

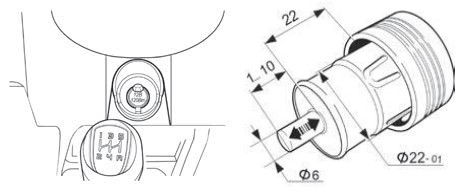

Рис. 21а. Рис. 21в. Патрон для подключения дополнительного электрооборудования
Патрон для подключения дополнительного электрооборудования
В вариантном исполнении на автомобили устанавливается патрон для подключения дополнительного электрооборудования (рис. 21а), который используется для подключения только 12-вольтовых электрических приборов мощностью не более 120 Вт.
- ⚠️ВНИМАНИЕ!
- 1. Не используйте более одного электрического прибора. Не используйте двойные (или более) адаптеры для подключения автомобильных электрических аксессуаров.
- 2. Патрон для подключения дополнительного электрооборудования предназначен для подключения только 12-вольтовых электрических приборов мощностью не более 120 Вт (10 А).
- 3. Если вилка (разъем) электрического прибора слишком свободно или слишком плотно размещается в патроне прикуривателя, это может привести к плохому контакту или приведет к застреванию вилки (разъема). Используйте электрические приборы только с соответствующими вилками (разъемами), которые указаны на рис. 21б.
- 4. Перегрузка патрона и плохой контакт вилки в патроне могут привести к срабатыванию встроенного в патрон предохранителя, который временно отключит электрический аксессуар. В случае повторного срабатывания предохранителя электрический аксессуар отключить для проверки его соответствия пункту 2 и рис. 21б.
- 5. Использование аксессуаров, не соответствующих пункту 2, может привести к короткому замыканию в цепи автомобиля.
- 6. Не оставляйте подключенные к патрону электроприборы, если водитель и пассажиры покидают салон автомобиля или автомобиль ставится на длительную стоянку (хранение).
