Руководство по эксплуатации автомобиля LADA Granta

Блок-фара

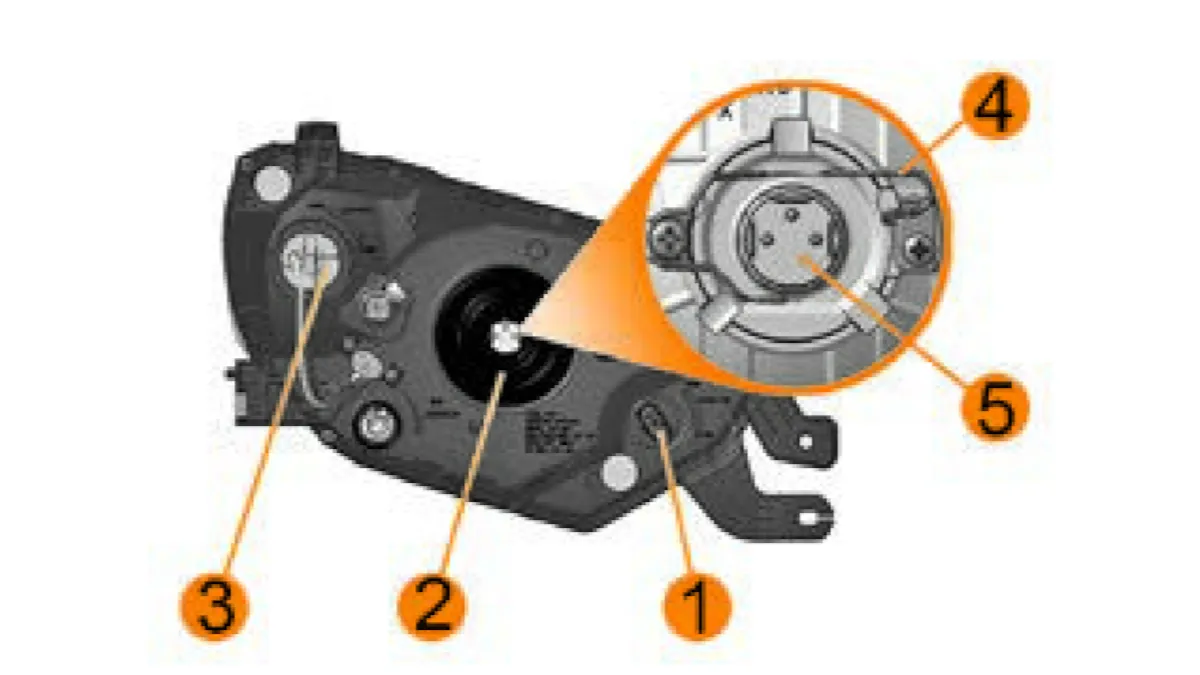

Для доступа к лампе ближнего/дальнего света (рис. 56), отсоедините колодку жгута проводов и снимите резиновый кожух лампы 2, отведите в сторону «усик» 4 пружины ламподержателя, предварительно нажав на «усик» пружины, выньте лампу 5 из посадочного места рефлектора. Монтаж новой лампы проводите в обратном порядке. Все работы по установке галогеновой лампы проводите в перчатках во избежание оставления следов на колбе лампы. После установки лампы ближнего/дальнего света убедитесь в плотном прилегании резинового кожуха на цоколе лампы и корпусе блок-фары.

• Для снятия лампы габаритного огня/дневного ходового огня проделайте следующие действия:
  • в правой блок-фаре поверните патрон 1 против часовой стрелки;
  • в левой блок-фаре предварительно откиньте корпус воздушного фильтра назад и поверните патрон 1 против часовой стрелки;
  • демонтируйте лампу из патрона.
• Установку новой лампы проводите в обратном порядке.

• Для снятия лампы указателя поворота проделайте следующие действия:
  • в правой блок-фаре поверните патрон указателя поворота 3 по часовой стрелке (для левой блок-фары поворачивать против часовой стрелки), выньте из посадочного места и протащите патрон лампы наружу между кузовом и фарой;
  • демонтируйте лампу из патрона, предварительно утопив лампу в патроне и повернув ее против часовой стрелки.
• Установку новой лампы проводите в обратном порядке.

Задний фонарь

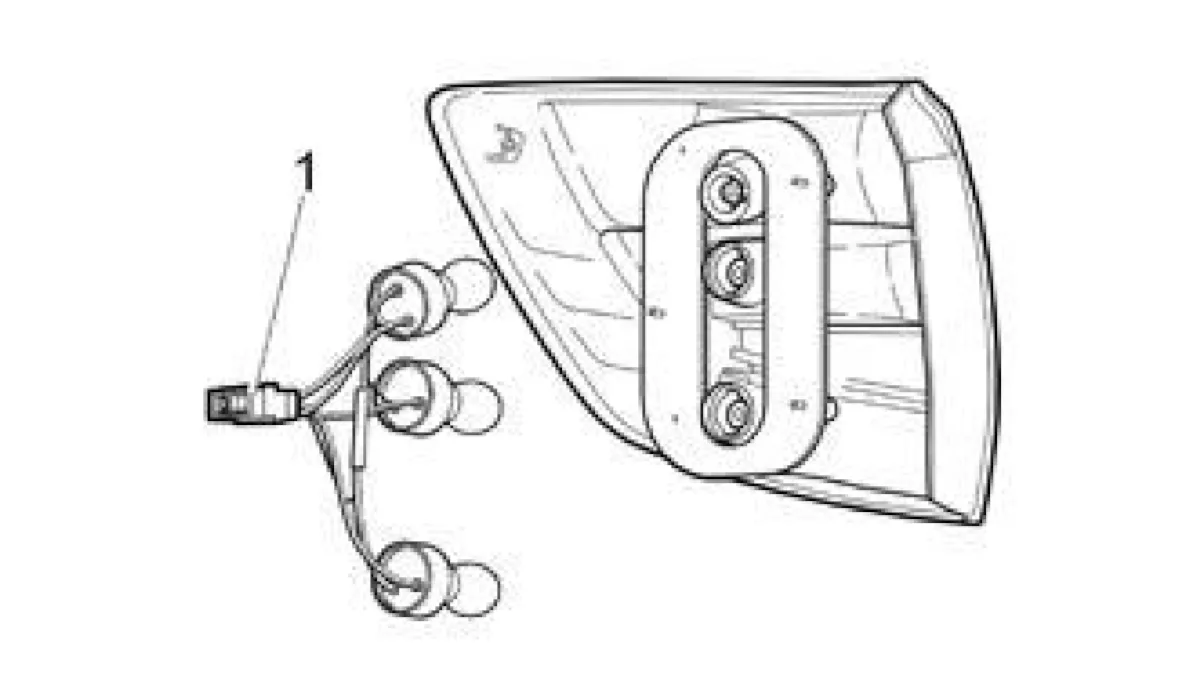

• Для снятия ламп в заднем фонаре автомобиля с кузовом «седан» (рис. 57а) проделайте следующие действия:
  • откройте лючок обивки багажника (на липучке), расположенный в зоне установки заднего фонаря;
  • повернув патрон против часовой стрелки, выньте его из посадочного места;
  • выньте лампу из патрона, нажав и повернув ее против часовой стрелки.
• Установку новой лампы проводите в обратном порядке.

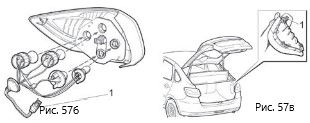

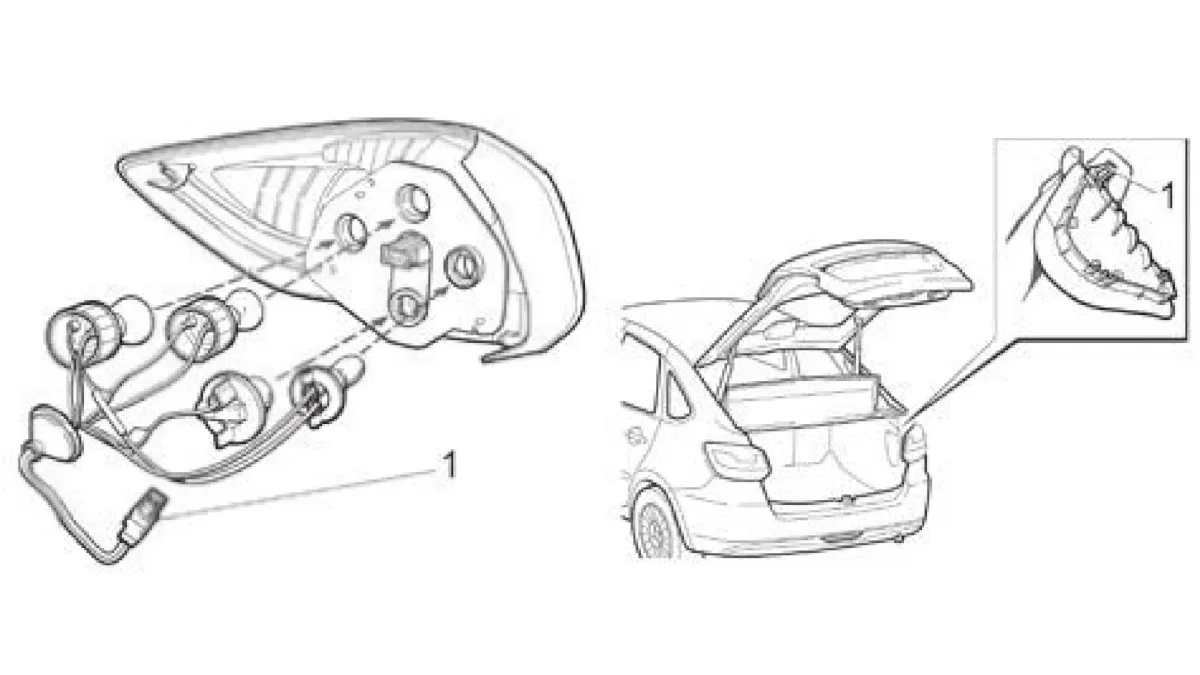

• Для снятия ламп в заднем фонаре автомобиля с кузовом «лифтбек» (рис. 57б) проделайте следующие действия:
  • откройте дверь задка;
  • нажмите пальцем через отверстие в заглушке опоры полки на защелку 1 (рис. 57в);
  • потяните на себя заглушку опоры полки;
  • потяните вверх заглушку опоры полки для высвобождения нижних зацепов, обеспечив доступ к заднему фонарю;
  • повернув патрон заменяемой лампы против часовой стрелки, выньте его из посадочного места;
  • выньте лампу из патрона поворотом против часовой стрелки.
• Установку новой лампы проводите в обратном порядке.
• На автомобиле с кузовом «лифтбек» в заднем бампере устанавливается задний противотуманный фонарь. В качестве источников света в заднем противотуманном фонаре применены светоизлучающие диоды. Конструкция фонаря неразборная. В случае выхода из строя 2-х или более источников света задний противотуманный фонарь заменяется полностью у дилера LADA.

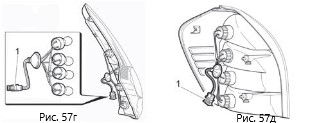

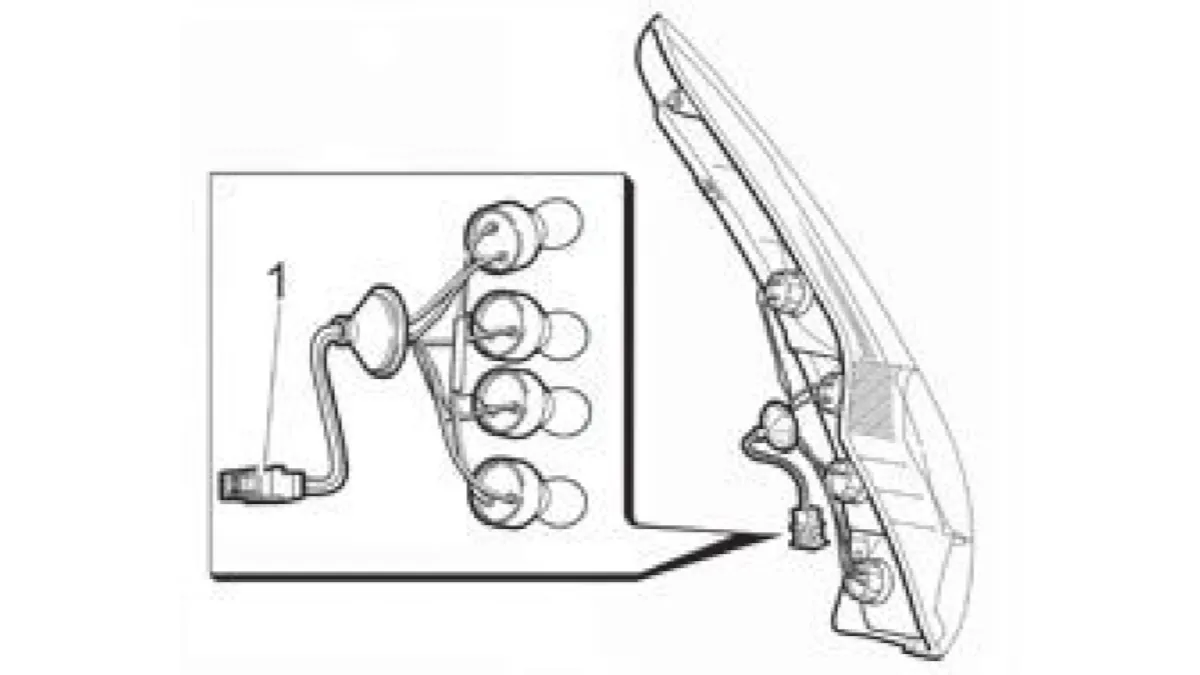

• Замена ламп в заднем фонаре на автомобиле с кузовом «хэтчбек» (рис. 57г):
  • откройте дверь задка (см. раздел «Крышка багажника Дверь задка»);
  • отверните два болта крепления заднего фонаря со стороны двери задка;
  • прикладывая усилие, потяните задний фонарь на себя и выведите шпильки крепления из держателей заднего фонаря;
  • отведите задний фонарь от кузова и извлеките патрон с неисправной лампой;
  • выньте лампу из патрона, предварительно нажав на нее и повернув против часовой стрелки до упора.
• После установки новой лампы сборку и установку заднего фонаря проводите в обратном порядке.

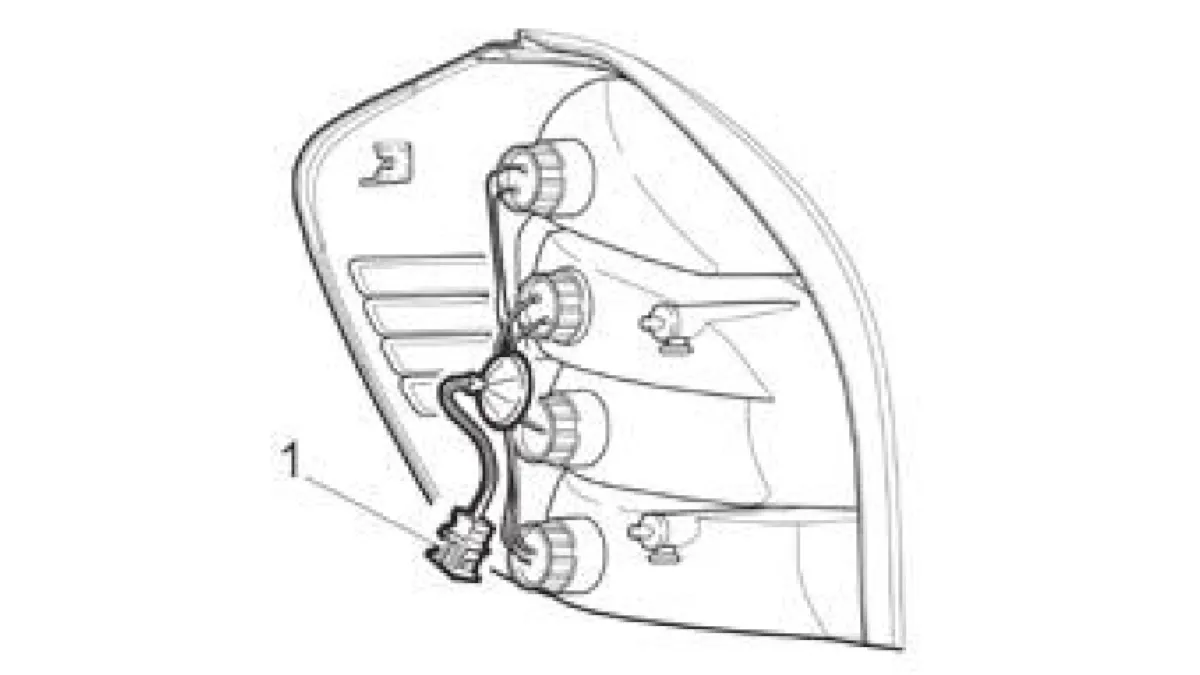

• Замена ламп в заднем фонаре на автомобиле с кузовом «универсал» (рис. 57д):
  • откройте дверь задка (см. раздел «Крышка багажника Дверь задка»);
  • откройте люк в обивке боковины;
  • отсоедините колодку жгута проводов 1 заднего фонаря от жгута проводов автомобиля;
  • отверните три гайки крепления заднего фонаря;
  • выведите задний фонарь из зацепления с фиксатором;
  • отведите задний фонарь от кузова и извлеките патрон с неисправной лампой;
  • поверните патрон с лампой, требующей замены, против часовой стрелки и выньте его из корпуса заднего фонаря;
  • извлеките лампу из патрона, слегка нажав на неё и повернув против часовой стрелки;
  • вставьте новую лампу в патрон, нажав на неё и повернув по часовой стрелке.
• После замены лампы сборку и установку заднего фонаря проводите в обратном порядке.

Боковой указатель поворота

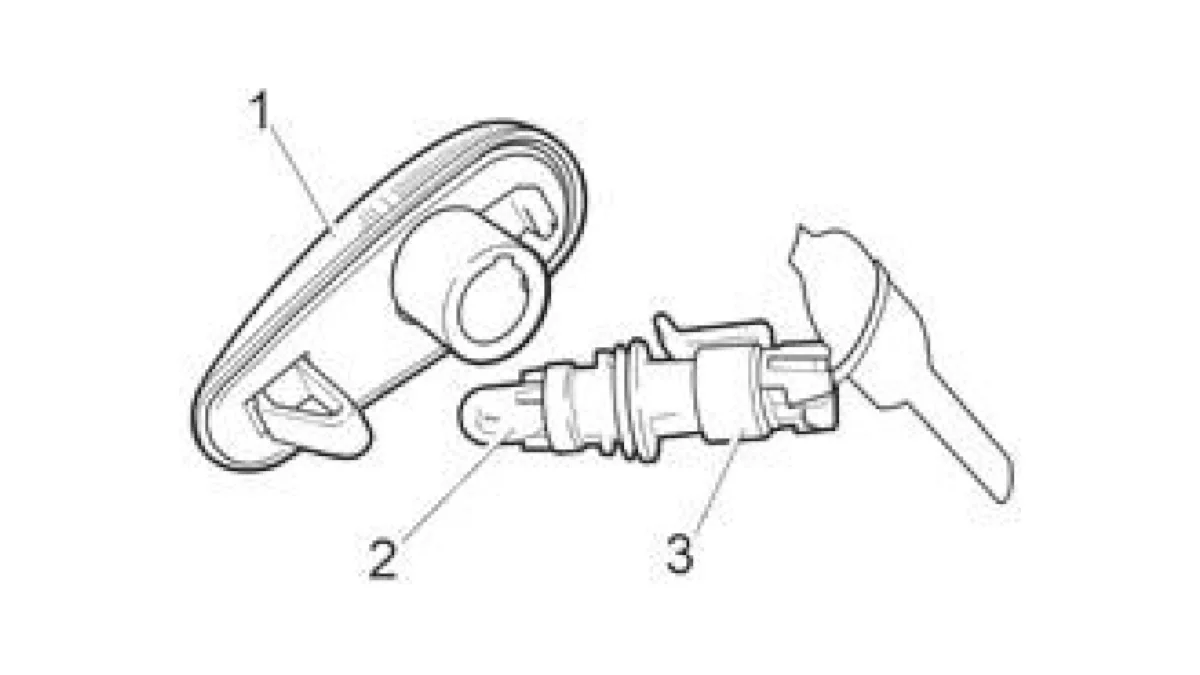

Для замены лампы в боковом указателе поворота 1 (рис 57e) снимите его с автомобиля. В гнезде фонарь удерживается пружинной защелкой и фиксатором. Сдвиньте фонарь в направлении движения автомобиля и выведите фиксатор из зацепления. Повернув патрон 3 против часовой стрелки, выньте его в сборе с лампой из корпуса фонаря и потяните лампу 2 на себя.
На автомобиле с кузовом «лифтбек» в вариантном исполнении устанавливается боковое зеркало заднего вида с указателем поворота. В качестве источников света в указателе поворота применены светоизлучающие диоды. В случае выхода из строя источников света боковое зеркало заднего вида заменяется полностью у дилера LADA.

Фонарь освещения номерного знака

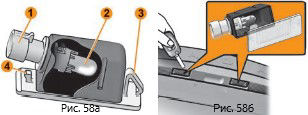

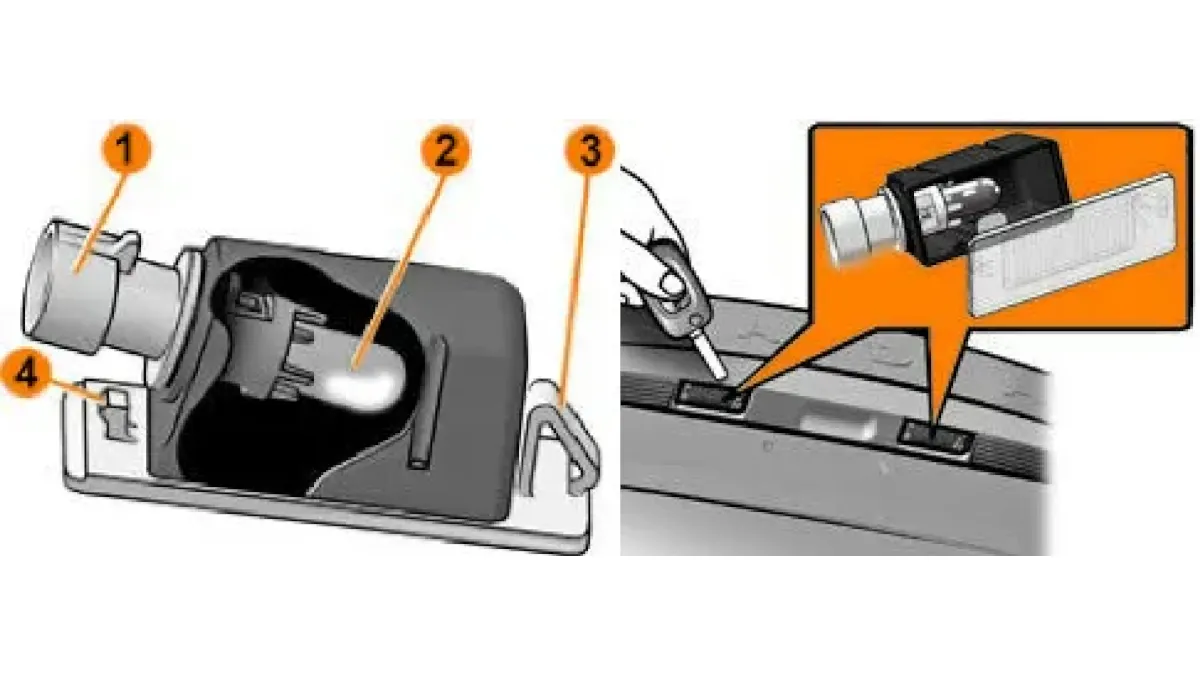

• Для замены лампы в фонаре освещения номерного знака (рис. 58а) снимите его с автомобиля. В гнезде фонарь удерживается пружинной защелкой и фиксатором. Для снятия фонаря необходимо::
  • воздействуя с левой стороны фонаря, например, лезвием ключа выключателя зажигания, аккуратно сдвиньте его вправо и выведите фиксатор 4 из зацепления;
  • воздействуя на пружинную защелку 3 с правой стороны фонаря лезвием ключа, аккуратно сдвиньте его влево и выведите фонарь из посадочного места (рис. 58б);
  • повернув патрон 1 (рис. 58а) против часовой стрелки, выньте его в сборе с лампой из корпуса фонаря и извлеките лампу 2, потянув ее на себя.
• После замены лампы сборку и установку фонаря освещения номерного знака проводите в обратном порядке.

Плафон освещения багажника

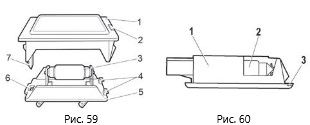

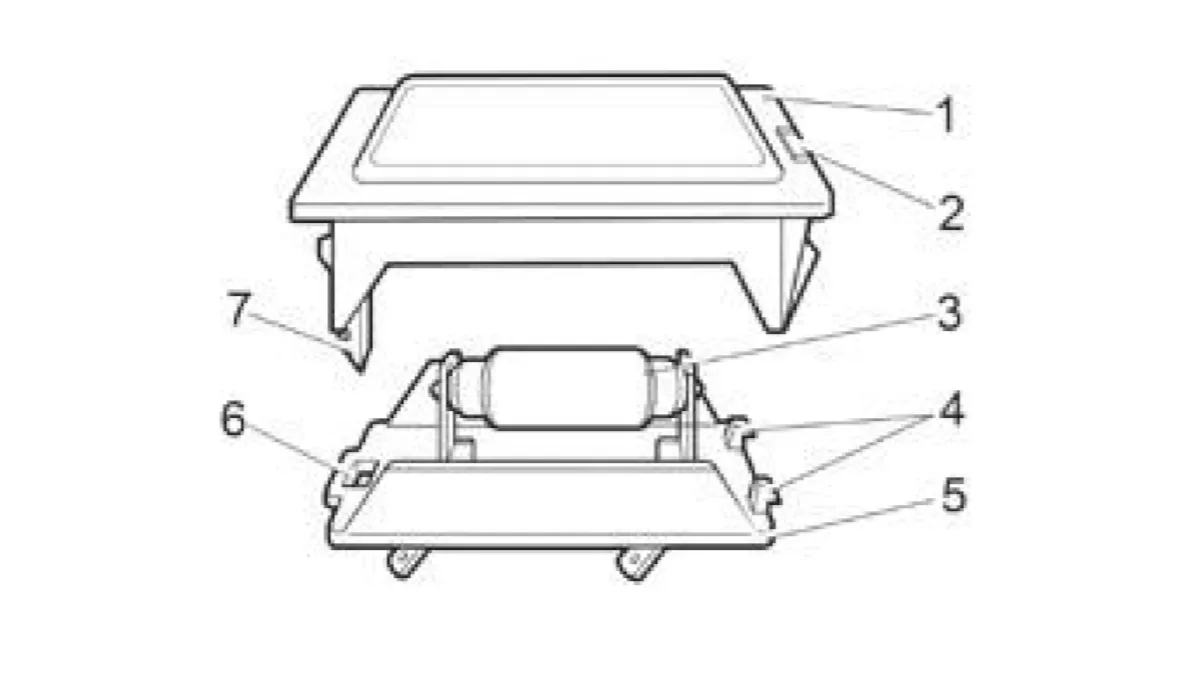

На автомобиле с кузовом «седан» для замены лампы 3 (рис. 59) в плафоне освещения багажника выньте плафон из посадочного места на кузове, для чего вставьте отвертку в паз 2 с правой стороны фонаря и аккуратно поверните ее на себя. Затем нажмите на защелку 7, выведите ее из отверстия 6 и снимите рассеиватель 1. Лампа удерживается пружинными контактами. После замены лампы рассеиватель 1 устанавливайте так, чтобы в его пазы вошли установочные «усики» 4 корпуса 5 фонаря.
После замены лампы сборку и установку плафона освещения багажника проводите в обратном порядке

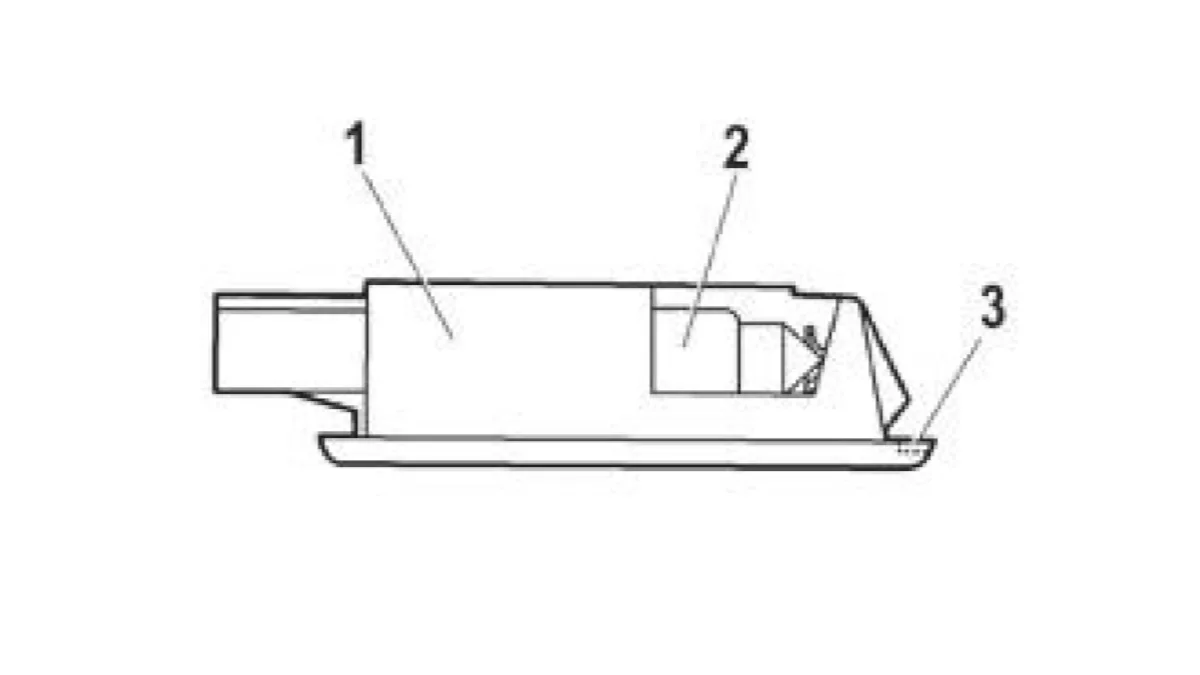

На автомобиле с кузовами «лифтбек», «хэтчбек» и «универсал» для замены лампы 2 (рис. 60) в плафоне освещения багажника снимите его с автомобиля. В гнезде плафон удерживается пружинной защелкой. Вставьте плоскую отвертку в паз 3 с правой стороны плафона, аккуратно отожмите плафон вниз и потяните лампу 2 на себя.
После замены лампы сборку и установку плафона освещения багажника проводите в обратном порядке

Противотуманная фара

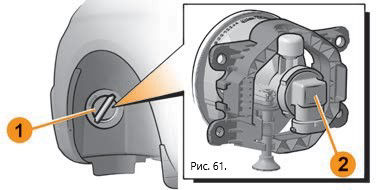

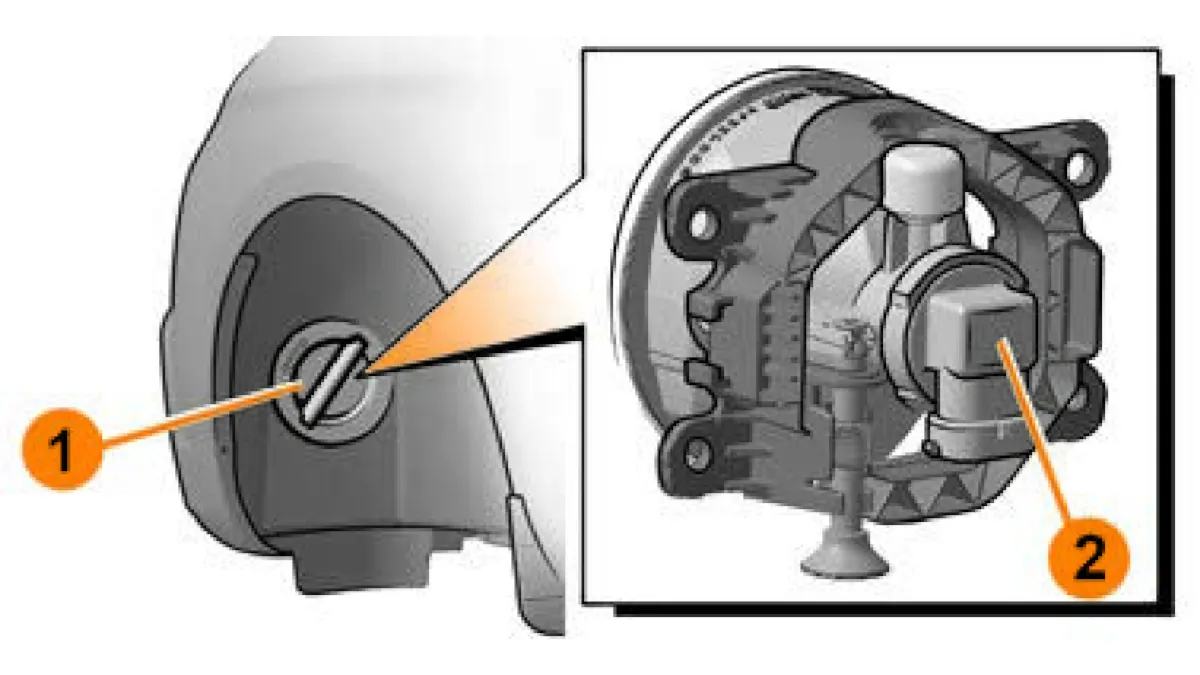

• В щитках передних крыльев автомобиля имеются специальные люки 1 для доступа к противотуманным фарам.
• Демонтируйте неработоспособную лампу 2 противотуманной фары (рис. 61) в следующем порядке:
  • поверните переднее колесо внутрь арки для осуществления доступа к крышке люка;
  • снимите крышку люка щитка переднего крыла;
  • после снятия крышки доступ к лампе осуществляется через люк в щитке переднего крыла;
  • поверните лампу по часовой стрелке и вытащите ее наружу;
  • отсоедините колодку жгута проводов с лампы.
• Монтаж новой лампы проводите в обратном порядке.
• Рекомендуется для облегчения проводимой работы по замене лампы предварительно снять переднее колесо.
