ОПИСАНИЕ АВТОМОБИЛЯ
Управление круиз-контролем и ограничителем скорости

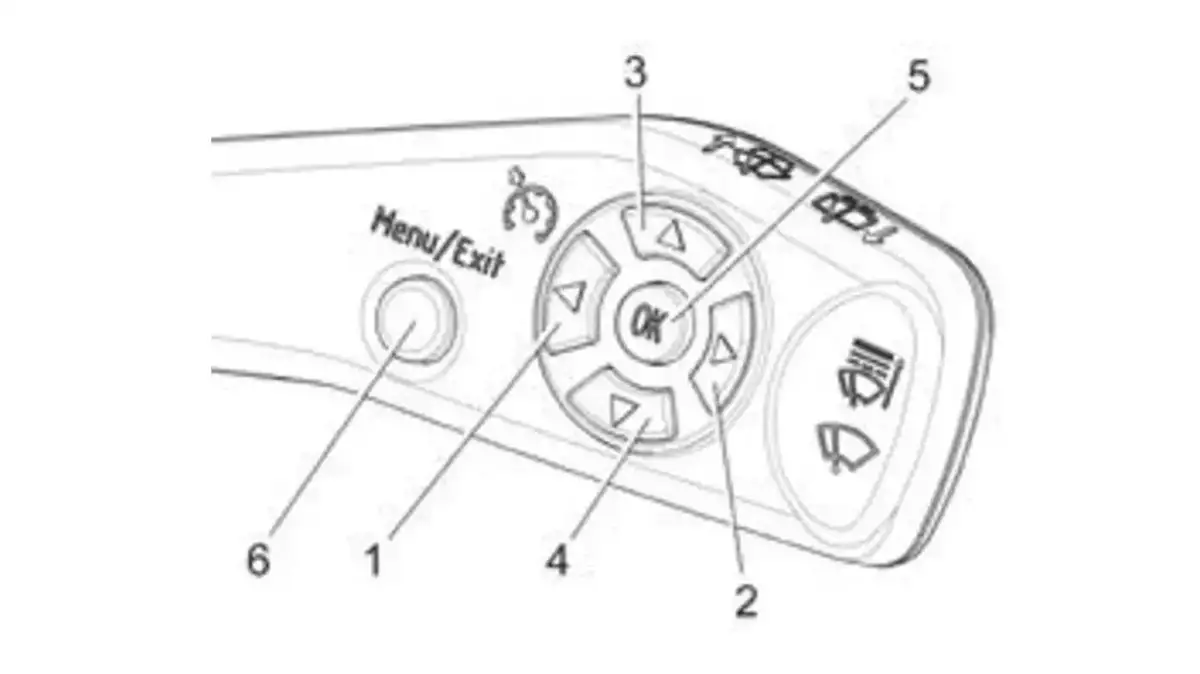

Управление клавишами подрулевого переключателя
показано на рис. 31.
– клавиша 1, «CC» – включение функции «Круизконтроль»
(повторное нажатие – выключение);
– клавиша 2, «SL» – включение функции «Ограничитель
скорости»
(повторное нажатие – выключение);
– клавиша 3, «Set+» – активация включенной функции с
установкой скорости (последующее нажатие – увеличение
установленной скорости движения автомобиля);
– клавиша 4, «Set–» – активация включенной функции с
установкой скорости (последующее нажатие – уменьшение
установленной скорости движения автомобиля);
– клавиша 5, «OK» – возобновление или деактивация включенной функции;
– клавиша 6, «Menu» – вход в режим управления функциями
«КК и ОС»
(повторное нажатие – выход из режима управления функциями «КК и ОС»).
При включенном замке зажигания с помощью длительного
нажатия
(более 1 секунды) клавиши 6 на подрулевом переключателе (далее ПП) (рис. 31) должно привести к переводу
клавиш «ПП» в режим управления функциями
«КК и ОС».
На дополнительном ЖКИ комбинации приборов (далее КП)
должен включиться сигнализатор (режима выбора
функции «КК и ОС»), свидетельствующий о переводе клавиш
«ПП» в режим управления функциями «КК и ОС».
Повторное длительное нажатие (более 1 секунды) клавиши
6 на ПП должно привести к выходу из режима управления
клавишами «ПП» функциями «КК и ОС», при этом, если была
выбрана (включена), активирована (или деактивирована, но
не выключена) одна из функций, то должно произойти ее
выключение.
1. Включение/выключение функции.
Включение функции «КК» осуществляется с помощью
нажатия клавиши «CC».
На КП включится сигнализатор
желтого цвета, свидетельствующий о включении функции.
Повторное нажатие на клавишу «CC» приведет к выключению
функции «КК», на КП выключится сигнализатор , а на ЖКИ
выключится индикация установленной скорости движения
автомобиля.
2. Активация функции с установкой скорости.
При включенной функции «КК» нажатием на педаль акселератора необходимо набрать желаемую скорость движения
автомобиля.
После достижения желаемой скорости движения автомобиля с помощью нажатия клавиши «Set+» (или
«Set–») можно зафиксировать скорость движения автомобиля, если выполняются следующие условия:
– скорость движения автомобиля должна быть больше (или
равна) 40 км/ч и меньше (или равна) 150 км/ч;
– обороты двигателя не ниже 1200 об/мин и не выше 5500
об/мин;
– передача коробки переключения передач должна быть не
ниже третьей
(для МКПП).
Функция «КК» активируется, и на КП включится сигнализатор
зеленого цвета, свидетельствующий об активации функции, а на ЖКИ включится индикация установленной скорости
движения автомобиля.
После того, как педаль акселератора
будет отпущена, автомобиль будет поддерживать выбранную скорость движения.
Если условия активации не будут выполнены, желтый сигнализатор на КП будет мигать в течение 5 секунд, затем снова
загорится постоянно.
Функция «КК» при этом не активируется.
3. Изменение установленной скорости движения автомобиля с активированной функцией «КК».
Однократное нажатие клавиши «Set+» вызовет увеличение
установленной скорости движения автомобиля на 1 км/ч.
На
ЖКИ отобразится обновленная информация о выбранной
скорости движения автомобиля.
Однократное нажатие клавиши «Set–» вызовет уменьшение
установленной скорости движения автомобиля на 1 км/ч.
На
ЖКИ отобразится обновленная информация о выбранной
скорости движения автомобиля.
Длительное нажатие (более 0,5 секунды) клавиши «Set+»
вызовет увеличение установленной скорости движения
автомобиля до тех пор, пока клавиша не будет отпущена.
На ЖКИ отобразится обновленная информация о выбранной
скорости движения автомобиля.
Длительное нажатие (более 0,5 секунды) клавиши «Set–»
вызовет уменьшение установленной скорости движения
автомобиля до тех пор, пока клавиша не будет отпущена.
На ЖКИ отобразится обновленная информация о выбранной
скорости движения автомобиля.
За одно длительное нажатие клавиши «Set+» (или «Set–»)
изменение установленной скорости движения автомобиля
не превысит 30 км/ч.
Нажатие на педаль акселератора вызовет увеличение скорости движения автомобиля даже при активированной функции «КК».
После отпускания педали акселератора автомобиль снизит скорость движения до установленной и будет
поддерживать ее.
4. Возобновление, деактивация функции.
При нажатии на педаль тормоза, длительном нажатии (более
5 секунд) педали сцепления (для МКПП) или нажатии клавиши «ОК», при активированной функции «КК», произойдет
деактивация функции «КК» с сохранением установленной
(фиксированной) водителем величины скорости движения
автомобиля в памяти. На КП должен включиться сигнализатор желтого цвета.
Если активированная функция «КК» не может поддерживать
установленную скорость движения автомобиля (например, на
спусках, подъемах или при неправильно выбранной водителем
передачи МКПП), произойдет деактивация функции с сохранением установленной скорости движения автомобиля в памяти.
Последующая активация функции «КК» возможна при нажатии клавиши «OK», при этом система активируется с восстановлением сохраненного значения скорости движения
автомобиля из памяти, а на КП включается сигнализатор
зеленого цвета.
Также функцию можно активировать, повторно задав установленную скорость нажатием клавиш «Set+» или «Set–»
(см. выше).
5. Неисправности.
При возникновении неисправности подрулевого переключателя функция «КК» выключается, на КП выключаются все сигнализаторы функции, последующие нажатия кнопки «Menu»
игнорируются.
При возникновении неисправности ЭСУД, не позволяющей
нормальную работу функции «КК», функция выключается, на
КП выключаются все сигнализаторы функции на 2 секунды,
после чего на дополнительном ЖКИ КП включается режим
выбора функции «КК и ОС» – сигнализатор .
Выход
из этого режима возможен по длительному (более 1 секунды) нажатию кнопки «Menu».
1. Включение/выключение функции.
Включение функции «ОС» осуществляется с помощью нажатия клавиши «SL».
На КП должен включиться сигнализатор
желтого цвета, свидетельствующий о выборе (включении) функции и индикация на ЖКИ устанавливаемого порога
(предела) скорости движения автомобиля.
Повторное нажатие на клавишу «SL» должно привести к ее выключению, на
КП должен выключиться сигнализатор и индикация на
ЖКИ устанавливаемого порога (предела) скорости движения
автомобиля.
При нажатии на клавишу «SL», когда функция
«ОС» активирована, должна производиться ее деактивация и
выключение, при этом сохраненное значение установленного порога (предела) скорости движения автомобиля должно
быть сохранено в памяти, независимо от того, был ли выключен замок зажигания или нет.
На КП должен выключиться
сигнализатор и индикация на ЖКИ устанавливаемого
порога (предела) скорости движения автомобиля.
При нажатии на клавишу «CC», когда функция «ОС» включена, должно
произойти выключение функции «ОС» (на КП должен выключиться соответствующий сигнализатор и индикация на
ЖКИ устанавливаемого порога (предела) скорости движения
автомобиля) и включение функции КК (на КП должен включиться соответствующий сигнализатор ).
При нажатии на
клавишу «CC», когда функция «ОС» активирована, должна
произойти деактивация и выключение функции «ОС», при
этом сохраненное значение установленного порога (предела) скорости движения автомобиля должно быть сохранено
в памяти (на КП должен выключиться соответствующий сигнализатор и индикация на ЖКИ устанавливаемого порога (предела) скорости движения автомобиля) и включение
функции «КК» (на КП должен включиться соответствующий
сигнализатор ).
2. Установка, активация функции.
При включенной функции «ОС» нажатием клавиши «Set+»
(или «Set–») можно зафиксировать текущую скорость движения автомобиля как предельную, т.е. активировать систему,
если скорость движения автомобиля меньше или равна
150 км/ч.
При этом на КП включится сигнализатор зеленого цвета, свидетельствующий об активации функции, а на ЖКИ включится индикация установленного предела скорости движения
автомобиля.
ВНИМАНИЕ!
Если текущая скорость движения автомобиля меньше
или равна 30 км/ч, то при нажатии клавиш «Set+» или
«Set–» в качестве предельной будет установлена скорость движения автомобиля 30 км/ч.
3. Изменение установленного порога (предела) скорости
движения автомобиля с активированной функцией «ОС».
Однократное нажатие клавиши «Set+» вызовет увеличение
установленного предела скорости движения автомобиля
на 1 км/ч.
На ЖКИ отобразится обновленная индикация устанавливаемого предела скорости движения автомобиля.
Однократное нажатие клавиши «Set–» вызовет
уменьшение установленного предела скорости движения
автомобиля на 1 км/ч.
На ЖКИ отобразится обновленная
индикация устанавливаемого предела скорости движения
автомобиля.
Длительное нажатие (более 0,5 секунды) клавиши «Set+»
вызовет увеличение установленного предела скорости движения автомобиля на 10 км/ч.
На ЖКИ отобразится обновленная индикация устанавливаемого предела скорости движения автомобиля.
Длительное нажатие (более 0,5 секунды) клавиши «Set–»
вызовет уменьшение установленного предела скорости движения автомобиля на 10 км/ч.
На ЖКИ отобразится обновленная индикация устанавливаемого предела скорости движения автомобиля.
4. Возобновление, деактивация функции.
При включенной функции «ОС» активация возможна нажатием клавиши «OK».
При этом система активируется с восстановлением сохраненного значения установленного предела
скорости движения автомобиля.
Если при достижении автомобилем предельной установленной скорости нажать педаль акселератора более чем на
80% ее хода, произойдет деактивация функции. При этом на
КП включится мигающий сигнализатор желтого цвета, и
будет сформирован предупредительный звуковой сигнал.
Последующая активация функции «ОС» произойдет автоматически при снижении скорости движения автомобиля до
ранее установленного предела.
При нажатии на клавишу «SL», когда функция «КК» включена,
произойдет выключение функции «КК» (на КП выключится сигнализатор ) и включение функции «ОС» (на КП включится
сигнализатор желтого цвета, а на ЖКИ отобразится индикация установленного предела скорости движения автомобиля).
При нажатии на клавишу «SL», когда функция «ОС» включена, произойдет выключение функции, при этом сохраненное значение установленного предела скорости движения
автомобиля будет сохранено в памяти.
На КП выключится
сигнализатор , а на ЖКИ выключится индикация установленного предела скорости движения автомобиля.
При нажатии на клавишу «CC», когда функция «ОС» включена, произойдет выключение функции «ОС» (на КП выключится сигнализатор , а на ЖКИ выключится индикация
установленного предела скорости движения автомобиля) и
включение функции «КК» (на КП включится сигнализатор
желтого цвета).
При нажатии на клавишу «CC», когда функция
«ОС» активирована, произойдет деактивация и выключение
функции «ОС».
При этом сохраненное значение установленного предела скорости движения автомобиля будет сохранено в памяти, на КП выключится сигнализатор зеленого
цвета, а на ЖКИ выключится индикация установленного
предела скорости движения автомобиля.
Затем произойдет
включение функции «КК»
(на КП включится сигнализатор
желтого цвета).
5. Неисправности.
При возникновении неисправности подрулевого переключателя функция «ОС» выключается, на КП выключаются все сигнализаторы функции, последующие нажатия кнопки «Menu»
игнорируются.
При возникновении неисправности ЭСУД, не позволяющей
нормальную работу функции «ОС», функция выключается, на
КП выключаются все сигнализаторы функции на 2 секунды,
после чего на ЖКИ КП включается сигнализатор .
Выход из этого режима возможен по длительному (более
1 секунды) нажатию кнопки «Menu».
6. Алгоритм установки часов.
Переход в режим коррекции часов комбинации приборов
осуществляется из режима индикации показаний счетчика
общего пробега путем длительного
(более 2 сек.) нажатия
на кнопку комбинации приборов.
При этом разряды часов
начинают мигать.
Установка часов 6-кнопочным подрулевым переключателем (рис. 31) должна выполняться путем последовательных
коротких нажатий (от 0,1 до 1 сек.)
на клавишу « » вверх
(для единичного увеличения показаний),
« » вниз (для единичного уменьшения показаний) или одного длительного
нажатия (более 1 сек.).
При нажатии и удерживании клавиш
« » вверх или « » вниз в течение 1 сек. происходит ускоренное увеличение или уменьшение показаний часов на 1, при
дальнейшем удерживании в нажатом состоянии клавиш « »
вверх или « » вниз происходит циклическое увеличение или
уменьшение показаний часов с тактом 0,25 сек., при этом
разряды часов перестают мигать.
Переход между режимами установки часов, минут
(алгоритм
установки минут аналогичен установке часов) осуществляется нажатием на клавишу « » вправо или « » влево.
Возврат
в режим индикации времени осуществляется коротким
нажатием на клавишу «MENU/EXIT».
При установке минут значение внутреннего счетчика секунд
обнуляется.
Если в режиме коррекции часов и минут в течение 60 сек. не
нажата ни одна из клавиш на подрулевом переключателе, то
возврат в режим индикации времени должен происходить
автоматически.
