ОПИСАНИЕ АВТОМОБИЛЯ

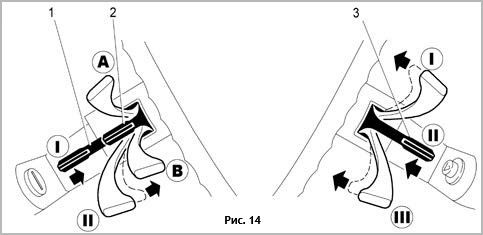

Если включено зажигание и переключателем наружного освещения поставлены под напряжение фары, а рычаг 1 (рис. 14) переключателя света фар занимает положения:
I – включен ближний свет фар;
II – включен дальний свет фар.
Дальний свет фар также можно включить перемещением рычага на себя вдоль рулевой колонки (нефиксированное положение), независимо от положения переключателя наружного освещения и положения ключа в выключателе зажигания.
При переводе рычага 2 переключателя указателей поворота в положение «А» включаются указатели правого поворота, в положение «В» – указатели левого поворота.
При выходе автомобиля на прямую после поворота рычаг автоматически возвращается в исходное положение.
Эту операцию можно выполнить вручную.
Рычаг 3 переключателя очистителей и омывателей ветрового стекла находится в положении:
I – стеклоочиститель ветрового стекла выключен;
II – стеклоочиститель ветрового стекла работает прерывисто;
III – стеклоочиститель ветрового стекла работает непрерывно.
Перемещением рычага на себя (нефиксированное положение) включается омыватель ветрового стекла.
Во избежание выхода из строя стеклоочистителей перед их включением в зимнее время года после длительной стоянки при обильных осадках необходимо очистить стекла от снега.
ВНИМАНИЕ!
Не следует включать стеклоочиститель в случае, если ветровое стекло сухое.
Это может привести к появлению царапин на стекле или повредить щетки.
Перед включением стеклоочистителей при сухом стекле всегда используйте омыватель стекол.
ВНИМАНИЕ!
После прекращения подачи омывающей жидкости из жиклеров не допускается повторное включение насоса омывателя.
Использовать систему омыва стекол повторно можно после заполнения бачка омывающей жидкостью (см. подраздел «Омывающие жидкости» в разделе
«Техническое обслуживание и текущий ремонт автомобиля»).
Розетка для подключения дополнительного электрооборудования используется для подключения только 12-вольтовых электрических приборов мощностью не более 120 Вт, максимальная сила тока – 10А.
Показатели электромагнитной совместимости должны соответствовать
DIN VDE 40839.

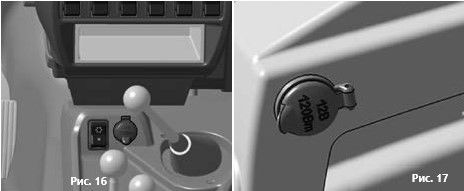

Месторасположение розетки для подключения дополнительного электрооборудования в салоне – под гнездом установки радиоаппаратуры
(рис. 16).
Дополнительная розетка для подключения электрооборудования предусмотрена и в багажнике автомобиля (рис. 17).
ВНИМАНИЕ!
1. Не используйте более одного электрического прибора.
Перегрузка розетки может привести к выходу из строя электропроводки автомобиля и короткому замыканию.
2. Если вилка (разъем) электрического прибора слишком свободно или слишком плотно размещается в розетке, это может привести к плохому контакту или заклиниванию вилки (разъема).

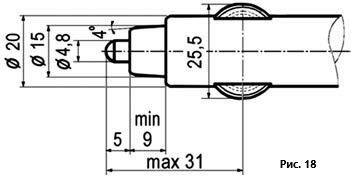

Используйте электрические приборы только с вилками (разъемами), указанными на рис.18 или с соединительными элементами, пригодными для использования с разъемами стандарта SAE.
3. Не оставляйте подключенные к розетке электроприборы, если водитель и пассажиры покидают салон автомобиля или автомобиль ставится на длительную стоянку (хранение).
4. Не подключайте электроприборы, вырабатывающие электрический ток (например, аккумуляторы).
5. Закрывайте крышку розетки для подключения дополнительного электрооборудования, если розетка не используется.
Вставка посторонних предметов, кроме соответствующих вилок (разъемов), попадание посторонних предметов или какой-либо жидкости в розетку может привести к неисправности электрической системы автомобиля или короткому замыканию.
В вариантном исполнении автомобиль LADA 4x4 комплектуется рулевым колесом
с включателями звукового сигнала 1 (рис. 32), которые расположены слева и справа от центра рулевого колеса.

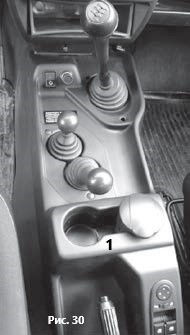

На облицовке обивки кожуха пола, расположенного между передними сиденьями
(рис. 30), имеются места 1 для стаканов или пепельницы.
ПРЕДУПРЕЖДЕНИЕ
При выполнении поворота, ускорении или торможении следите за тем, чтобы жидкость из сосуда, находящегося в подстаканнике, не перелилась через край.
Если жидкость горячая, есть опасность получения ожогов и/или вытекания жидкости.
