ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
И ТЕКУЩИЙ РЕМОНТ АВТОМОБИЛЯ
Внимание
Для нормальной работы системы освещения и сигнализации применяйте лампы, указанные в приложении 2.
Для замены лампы в фаре отверните винты 1 (рис. 46) крепления декоративной
облицовки 2 радиатора и снимите ее, ослабьте винты 3 крепления обода оптического элемента, поверните обод против часовой стрелки и снимите его.
Выньте оптический элемент 4, снимите колодку, выведите из пазов усики пружинной защелки и извлеките лампу.
Чтобы заменить лампу в заднем фонаре, снимите с внутренней стороны багажного отделения люк обивки боковины, отсоедините колодку с гнезда 3
(рис. 47), сожмите
фиксаторы 2 основания 1 и снимите ее в сборе с лампами.
Чтобы заменить перегоревшую лампу 2 (рис. 49) в плафоне 1 освещения салона,
аккуратно потяните его на себя.
Плафон удерживается в выемке центральной стойки двумя пружинами 3.
Для замены ламп в фонаре освещения номерного знака необходимо с внутренней стороны накладки двери задка надавить орнамент, установленный на накладку, и аккуратно, преодолевая сопротивление пластмассовых защелок, демонтировать ее.
Затем через отверстия в накладке номерного знака отверните винты 1 (рис. 48)
крепления фонаря, выньте его из гнезда и снимите рассеиватель 2.

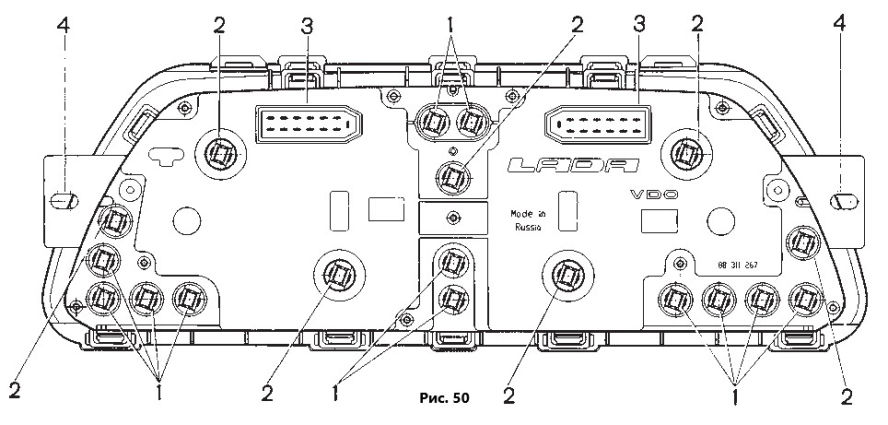

Для замены контрольных ламп 1 (рис. 50) и ламп 2 освещения в комбинации приборов снимите щиток и отверните винты крепления за проушины 4.
Затем потяните комбинацию приборов на себя и отсоедините пучки проводов от
колодок 3.
Лампу, подлежащую замене, поверните против часовой стрелки и выньте из гнезда.
Для замены ламп в подфарнике поверните патрон со стороны моторного отсека против часовой стрелки и снимите его, нажмите на перегоревшую лампу, поверните против часовой стрелки и выньте ее из патрона
Перегоревшую лампу в боковом указателе поворота заменяйте после снятия патрона с лампой со стороны моторного отсека.
Для замены лампы подсветки в переключателе наружного освещения извлеките переключатель из щитка панели приборов, отсоедините колодку жгута, извлеките из основания переключателя патрон с лампой, замените лампу подсветки.
