ОПИСАНИЕ АВТОМОБИЛЯ

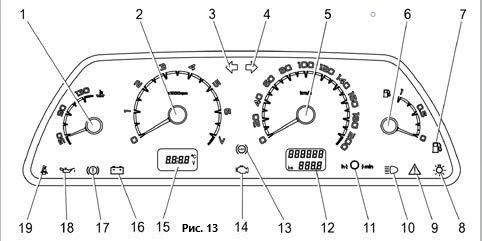

Комбинация приборов показана на рисунке 13, где:
1 – указатель температуры охлаждающей жидкости.
Переход стрелки в красную зону шкалы указывает на перегрев двигателя.
ВНИМАНИЕ!
Запрещается эксплуатация автомобиля с перегретым двигателем, когда стрелка указателя находится в красной зоне.
Автомобиль должен быть доставлен к дилеру LADA для определения и устранения причины перегрева двигателя.
2 – тахометр.
Указывает частоту вращения коленчатого вала двигателя.
Зона шкалы тахометра от 5500 до 6000 об/мин означает высокую частоту вращения коленчатого вала.
Зона шкалы свыше 6000 об/мин означает опасные для двигателя режимы.
ВНИМАНИЕ!
Не допускайте работу двигателя в красной зоне, а также работу двигателя с частотой менее 800 мин-1 при трогании и движении.
3 – контрольная лампа включения указателей поворота по левому борту.
Загорается зеленым мигающим светом при включении левого поворота.
4 – контрольная лампа включения указателей поворота по правому борту.
Загорается зеленым мигающим светом при включении правого поворота.
5 – спидометр.
6 – указатель уровня топлива.
7 – контрольная лампа резерва топлива.
Загорается оранжевым светом, если в топливном баке осталось менее 4–6,5 л.
ВНИМАНИЕ!
Указатель уровня топлива, ввиду особенностей конструкции топливного бака и датчика уровня топлива, в некоторых случаях может отображать информацию с отклонением от истинного значения: при длительном движении в гору или под гору, особенно с боковым креном, стоянке с боковым креном (например, на бордюре), заправке автомобиля с работающим двигателем.
В вышеперечисленных случаях для восстановления истинного значения показаний уровня топлива необходимо установить автомобиль на горизонтальной площадке, выключить и повторно включить зажигание.
ПРЕДУПРЕЖДЕНИЕ
Никогда не допускайте полной выработки топлива.
Это увеличивает износ узлов топливной системы и может привести к аварийной ситуации на дороге из-за неожиданной остановки Вашего автомобиля, а также к перегреву и повреждению нейтрализатора.
8 – контрольная лампа включения наружного освещения.
Загорается зеленым светом при включении наружного освещения.
9 – контрольная лампа неисправности электронного распределения тормозных сил. Загорается красным светом при включении зажигания и после запуска двигателя гаснет (режим самотестирования).
ВНИМАНИЕ!
Запрещается эксплуатация автомобиля при постоянно горящей контрольной лампе.
В этом случае необходимо обратиться к дилеру LADA.
10 – контрольная лампа включения дальнего света фар.
Загорается синим светом при включении дальнего света фар.
11 – кнопка сброса показаний.
12 – индикатор пробега.
Верхняя строка индикатора индицирует суммарный пробег автомобиля, а нижняя – является суточным счетчиком пройденного пути.
Сброс показаний суточного счетчика проводите удержанием кнопки 11 в нажатом положении более 5 с на остановленном автомобиле.
Обнуление показаний суточного счетчика происходит также и при снятии клеммы с аккумуляторной батареи.
13 – контрольная лампа антиблокировочной системы тормозов.
Загорается желтым светом при включении зажигания и после запуска двигателя гаснет (режим самотестирования).
ВНИМАНИЕ!
Во всех других случаях загорание контрольной лампы свидетельствует о возникновении неисправности, устранение которой необходимо проводить только у дилера LADA.
14 – контрольная лампа «проверьте двигатель».
Лампа загорается при включении зажигания и гаснет после запуска двигателя, если отсутствуют неисправности в системе управления двигателем.
В случае обнаружения какого-либо дефекта в системе лампа горит постоянно или мигает.
15 – индикатор часов, температуры и напряжения бортовой сети (в вариантном исполнении).
Переключение между индикацией времени, индикацией температуры окружающего воздуха и индикацией напряжения бортовой сети осуществляется кратковременным нажатием на кнопку 11.
При включении зажигания при температуре окружающего воздуха выше +2 °С всегда появляется индикация часов.
При понижении температуры окружающего воздуха ниже +2 °С индикатор в течение 3 с высвечивает показания часов, а затем переходит на индикацию температуры,показание которого первые 10 с происходит в мигающем режиме.
При повышении температуры наружного воздуха выше +3 °С и повторном ее снижении до +2 °С:
– в случае индикации часов (напряжения бортовой сети) индикатор автоматически переключается на индикацию температуры, показания которой первые 10 с высвечиваются в мигающем режиме;
– в случае индикации температуры ее обычный режим прерывается десятисекундным мигающим режимом.
Установка часов и минут производится в режиме индикации времени путем вращения кнопки 11 в сторону знаков «h» – часы и «m» – минуты.
После снятия клеммы с аккумуляторной батареи и последующего восстановления напряжения отсчет времени производится от нулевого значения.
16 – контрольная лампа заряда аккумуляторной батареи.
Загорается красным светом при включении зажигания и гаснет после пуска двигателя. Яркое загорание лампы или ее свечение в полнакала при работающем двигателе указывает на слабое натяжение (обрыв) ремня привода генератора или на неисправность в цепи заряда, а возможно самого генератора.
17 – контрольная лампа аварийного состояния рабочей тормозной системы и включения стояночного тормоза.
Загорается красным светом при понижении уровня жидкости в бачке гидропривода тормозов ниже метки MIN или при включении стояночного тормоза.
ВНИМАНИЕ!
Загорание контрольной лампы при выключенном стояночном тормозе свидетельствует о низком уровне тормозной жидкости.
Движение запрещено до устранения причин снижения уровня жидкости.
18 – контрольная лампа недостаточного давления масла.
Загорается красным светом при включении зажигания и гаснет после пуска двигателя. При работающем двигателе загорается красным светом, если давление в системе смазки двигателя недостаточное.
ВНИМАНИЕ!
В случае загорания сигнализатора аварийного давления масла немедленно прекратите движение, заглушите двигатель и обратитесь к дилеру LADA для устранения неисправности, т.к. недостаточное давление в системе смазки приведет к тяжелым повреждениям двигателя.
19 – контрольная лампа непристегнутого ремня безопасности водителя.
Загорается красным светом при включении зажигания, если не пристегнут ремень безопасности водителя.
При движении, одновременно с загоранием светового сигнализатора раздается прерывистый звуковой сигнал зуммера.
ПРЕДУПРЕЖДЕНИЕ
При движении на автомобиле обязательно пристегивайтесь ремнем безопасности и не перевозите не пристегнутых ремнем безопасности пассажиров!
