ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
И ТЕКУЩИЙ РЕМОНТ АВТОМОБИЛЯ
Для нормальной работы системы освещения и световой сигнализации применяйте лампы, указанные в приложении 2.
Для снятия лампы ближнего
света проделайте следующие
действия:
– снимите крышку 2 (рис. 51);
– отсоедините колодку проводов 7 от лампы;
– выведите из пазов усики 6
пружинного фиксатора;
– выньте лампу.
Установку новой лампы проводите в обратном порядке.
Для снятия лампы дальнего света
проделайте следующие действия:
– снимите крышку 1;
– отсоедините колодку проводов от лампы;
– выведите из пазов усики 4
пружинного фиксатора;
– выньте лампу.
Установку новой лампы проводите в обратном порядке.
Для снятия лампы габаритного
огня проделайте следующие действия:
– снимите крышку 1;
– вытяните патрон лампы габаритного огня из посадочного места в рефлекторе непосредственно
за провода 5;
– выньте лампу из патрона.
Установку новой лампы проводите в обратном порядке.
Для снятия лампы в левом указателе поворота проделайте следующие действия:
– снимите колодку проводов с
патрона 3 лампы;
– поверните патрон 3 по часовой стрелке и выньте его из посадочного места в сборе с лампой;
– выньте лампу из патрона поворотом против часовой стрелки.
Установку новой лампы проводите в обратном порядке.
Для снятия лампы в правом указателе поворота проделайте следующие действия:
– отверните ключом винт и
гайку крепления бачка омывателей ветрового стекла;
– снимите бачок и отведите его
в сторону для обеспечения свободного доступа к блок-фаре;
– снимите колодку проводов с
патрона 3 лампы;
– поверните патрон 3 против часовой стрелки и выньте его из посадочного места в сборе с лампой;
– выньте лампу из патрона поворотом против часовой стрелки.
Для снятия ламп в заднем фонаре автомобиля с кузовом «седан» проделайте следующие действия:
– откройте крышку багажника;
– отогните обивку багажника за
задним фонарем;
– отсоедините колодку проводов 1 (рис. 52);
– отверните гайки, отсоедините
уплотнитель жгута проводов и снимите задний фонарь с автомобиля;
– повернув патрон против часовой стрелки, выньте его из посадочного места;
– выньте лампу из патрона поворотом против часовой стрелки.
Установку новой лампы проводите в обратном порядке.
Порядок действий по замене
ламп в заднем фонаре автомобиля с кузовом «хэтчбек»:
– откройте дверь задка;
– откройте нижний лючок обивки
(на липучке) и открутите гайку нижнего крепления заднего фонаря;
– откройте верхний лючок обивки
(на защелках) и открутите гайку верхнего крепления заднего фонаря;
– извлеките фонарь и выньте
уплотнитель жгута проводов;
– выверните патрон против часовой стрелки и замените лампу.
Установку заднего фонаря проводите в обратном порядке.
Замену ламп в задних фонарях
автомобиля с кузовом «универсал» проводите в следующем порядке:
– откройте заднюю откидную
дверь;
– откройте клапан в обивке багажника;
– отключите колодку жгута проводов;
– выверните три крепежные
гайки;
– снимите фонарь с посадочного места;
– выньте центральный уплотнитель жгута проводов заднего
фонаря из посадочного места;
– поворотом против часовой
стрелки снимите патрон негорящей лампы;
– замените лампу;
– установите фонарь на посадочное место в обратном порядке.

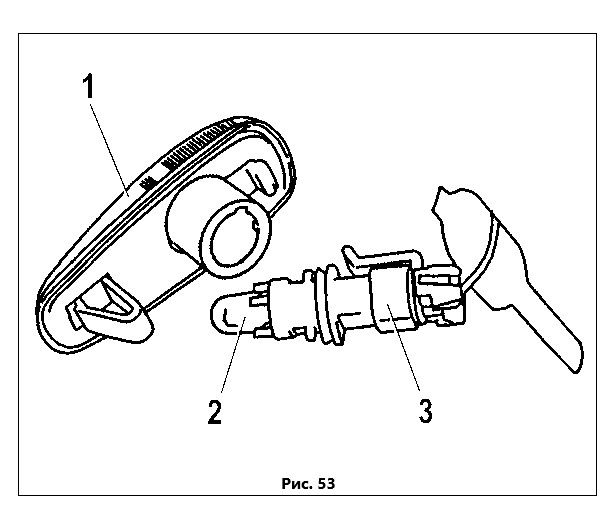

Для замены лампы в боковом
указателе поворота 1 (рис. 53)
снимите его с автомобиля.
В гнезде фонарь удерживается пружинной защелкой и фиксатором.
Сдвиньте фонарь в направлении
движения автомобиля и выведите
фиксатор из зацепления.
Повернув патрон 3 против часовой
стрелки, выньте его в сборе с лампой из корпуса фонаря и потяните
лампу 2 на себя.

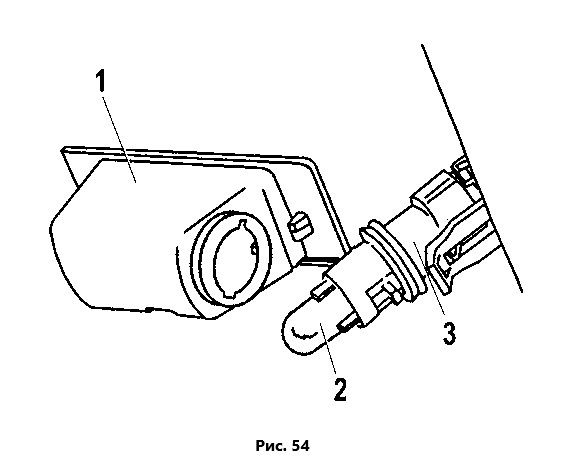

Для замены лампы в фонаре освещения 1 (рис. 54) номерного
знака снимите его с автомобиля.
В гнезде фонарь удерживается
пружинной защелкой и фиксатором.
Вставьте плоскую отвертку в
паз с левой стороны фонаря, аккуратно сдвиньте его вправо и выведите фиксатор из зацепления.
Повернув патрон 3 против часовой
стрелки, выньте его в сборе с лампой из корпуса фонаря и потяните
лампу 2 на себя.

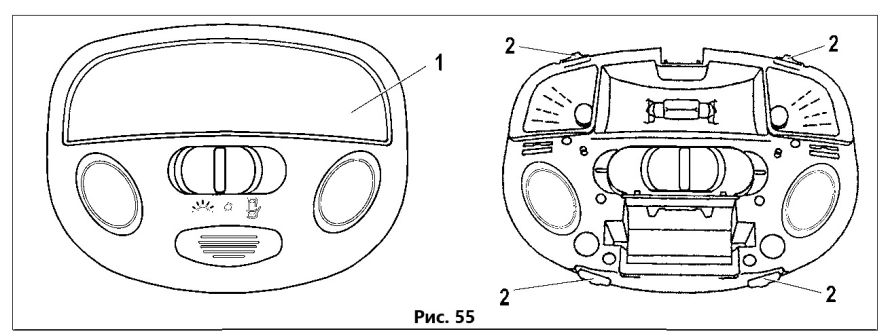

Для замены ламп в блоке освещения салона необходимо снять
рассеиватель 1 (рис. 55) с помощью плоской отвертки, вставив ее
в специальные пазы.
Лампы индивидуального освещения вынимаются после поворота на 45гр. по
часовой или против часовой стрелки.
Блок удерживается в посадочном месте с помощью защелок 2.

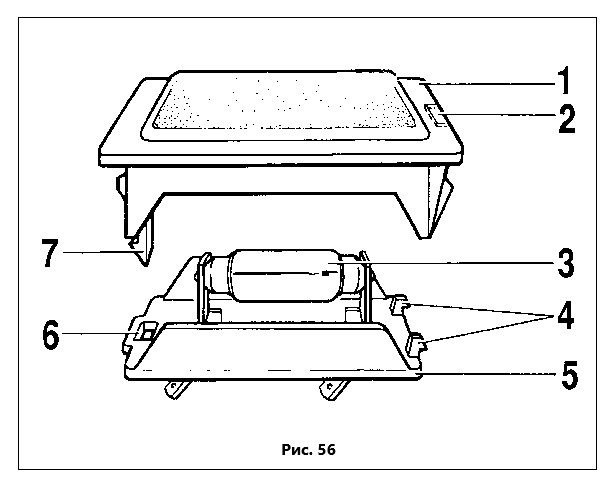

Для замены лампы 3 (рис. 56) в
фонаре освещения вещевого ящика, выньте фонарь из гнезда, для чего вставьте отвертку в паз 2 с
правой стороны фонаря и аккуратно поверните ее на себя.
Затем
нажмите на защелку 7, выведите
ее из отверстия 6 и снимите
рассеиватель 1.
После замены лампы
рассеиватель 1 устанавливайте
так, чтобы в его пазы вошли установочные усики 4 корпуса 5 фонаря.

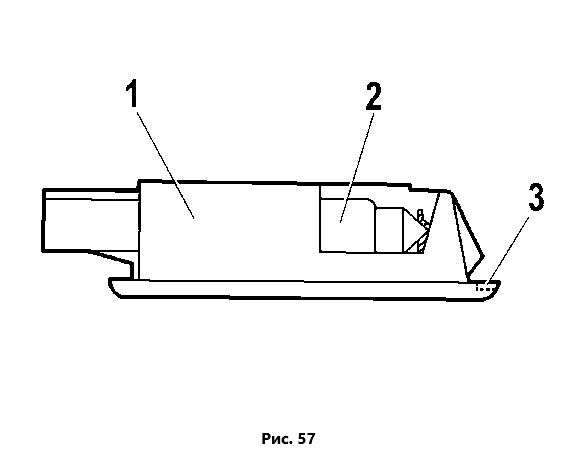

Для замены лампы 2 (рис. 57) в плафоне освещения 1 багажника, выньте плафон из гнезда, для чего вставьте отвертку в паз 3 с правой стороны плафона, аккуратно поверните ее вниз и снимите плафон.
