При замене плавких предохранителей необходимо использовать новые предохранители, имеющие маркировку по току в соответствии с таблицей 4.
Плавкие предохранители: защита электрических цепей автомобиля
Плавкие предохранители являются важной составляющей электрической системы автомобиля.
Они защищают различные электрические цепи от повреждений, вызванных перегрузками или короткими замыканиями.
В этой статье мы рассмотрим, какие именно электрические цепи защищены различными плавкими предохранителями в автомобиле.

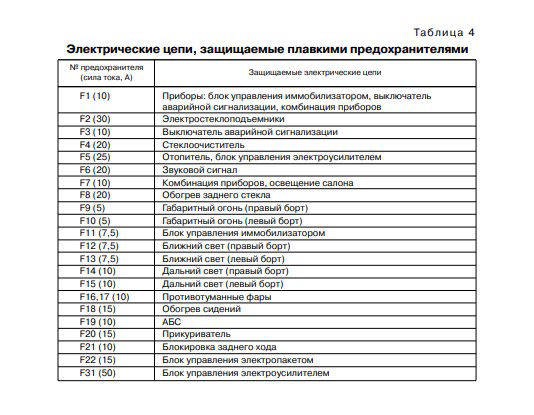

Таблица плавких предохранителей
| № предохранителя | Сила тока, А | Защищаемые электрические цепи |
|-----------------|------------|-------------------------------|
| F1 | 10 | Приборы: блок управления иммобилизатором, выключатель аварийной сигнализации, комбинация приборов |
| F2 | 30 | Электростеклоподъемники |
| F3 | 10 | Выключатель аварийной сигнализации |
| F4 | 20 | Стеклоочиститель |
| F5 | 25 | Отопитель, блок управления электроусилителем |
| F6 | 20 | Звуковой сигнал |
| F7 | 10 | Комбинация приборов, освещение салона |
| F8 | 20 | Обогрев заднего стекла |
| F9 | 5 | Габаритный огонь (правый борт), Габаритный огонь (левый борт) |
| F10 | 5 | |
| F11 | 7,5 | Блок управления иммобилизатором |
| F12 | 7,5 | Ближний свет (правый борт) |
| F13 | 7,5 | Ближний свет (левый борт) |
| F14 | 10 | Дальний свет (правый борт) |
| F15 | 10 | Дальний свет (левый борт) |
| F16, F17 | 10 | Противотуманные фары |
| F18 | 15 | Обогрев сидений |
| F19 | 10 | АБС |
| F20 | 15 | Прикуриватель |
| F21 | 10 | Блокировка заднего хода |
| F22 | 15 | Блок управления электропакетом |
| F31 | 50 | Блок управления электроусилителем |
Значение плавких предохранителей
Каждый плавкий предохранитель отвечает за защиту определенной электрической цепи или группы устройств в автомобиле.
Например:
* F1 (10A) защищает важные приборы, такие как блок управления иммобилизатором и комбинацию приборов.
* F2 (30A) отвечает за работу электростеклоподъемников.
* F4 (20A) защищает механизм стеклоочистителя.
* F5 (25A) обеспечивает работу отопителя и блока управления электроусилителем.
* F6 (20A) контролирует звуковой сигнал.
* F7 (10A) отвечает за освещение салона и комбинацию приборов.
* F8 (20A) защищает систему обогрева заднего стекла.
* F9 (5A) контролирует габаритные огни на правом и левом борту.
Заключение
Плавкие предохранители играют критическую роль в обеспечении безопасности и надежности электрической системы автомобиля.
Понимание того, какие цепи защищены каждым предохранителем, помогает быстро диагностировать и устранять неисправности.
Регулярная проверка и замена предохранителей при необходимости обеспечит бесперебойную работу всех систем вашего автомобиля.
Если у вас возникли вопросы по поводу плавких предохранителей или других компонентов электрической системы, обратитесь к специалистам или изучите дополнительные материалы на нашем сайте.
Для доступа к монтажному блоку (рис. 50) потяните за прилив
вверху левого угла крышки и освободите левую точку запирания, затем освободите правую точку запирания и откройте крышку блока
предохранителей.
Неисправный предохранитель
определяется по вышедшим из
строя электрическим цепям, защищаемым этим предохранителем, в
соответствии с таблицей 4.
Сила
тока, на которую рассчитан предохранитель, указана на его лицевой
части, а номер предохранителя указан на корпусе монтажного блока.
В случае повторного выхода из
строя предохранителя для выяснения и устранения причин, вызвавших его оплавление, обратитесь на аттестованное изготовителем ПССС.
