ОПИСАНИЕ АВТОМОБИЛЯ

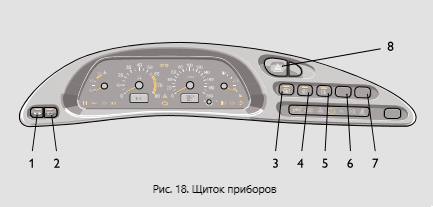

КЛАВИШНЫЕ ВЫКЛЮЧАТЕЛИ
1- выключатель габаритных огней.
Габаритные огни включаются и выключаются последовательным нажатием на клавишу.
При включении габаритных огней загорается сигнализатор в самой клавише.
2- выключатель света фар.
Нажатием на клавишу ставятся под напряжение цепи фар.
Выключатели габаритных огней и света фар объединены в “переключатель наружного освещения”.
Механическая связь исключает возможность включения фар без предварительного включения габаритных огней и выключения габаритных огней при включенных фарах.
3- выключатель обогрева заднего стекла.
Обогрев заднего стекла включается нажатием на клавишу и отключается при повторном нажатии.
О включенном обогреве предупреждает сигнализатор в самой клавише.
4- выключатель противотуманных фар.
Противотуманные фары включаются в условиях ограниченной видимости (снег, туман и т.д.) нажатием на клавишу при включении габаритных огней.
При повторном нажатии на клавишу противотуманные фары и сигнализатор в самой клавише, предупреждающий об их включении, отключаются.
5- выключатель задних противотуманных огней.
Нажатием на клавишу включаются противотуманные огни в задних фонарях и сигнализатор в клавише, если включено наружное освещение.
Повторным нажатием на клавишу выключателя лампы противотуманных огней и сигнализатор выключаются.
При выключении зажигания автомобиля противотуманные огни в задних фонарях выключаются автоматически.
6- выключатель фароочистки.
Устанавливается в вариантном исполнении. Имеет не фиксированное положение - удерживая кнопку в нажатом положении при включенном свете фар, включается одновременно фароомыв и фароочистка.
7. Резерв.
8. Выключатель аварийной сигнализации.
При нажатии на клавишу включается мигающий свет всех указателей поворота.
При повторном нажатии на клавишу сигнализация отключается.
БЛОК КОНТРОЛЬНЫХ ЛАМП
Бортовая система контроля устанавливается в вариантном исполнении (рис. 25).
1 - сигнализатор недостаточного уровня масла в картере двигателя.
Загорается оранжевым светом, если уровень масла в картере двигателя опустился ниже метки “MIN” указателя.
Перед доливкой масла проверьте, не произошла ли утечка масла из-за потери герметичности системы смазки.
2 - сигнализатор недостаточного уровня омывающей жидкости в бачке стеклоомывателя.
Загорается оранжевым светом, если в бачке осталось менее 1 л омывающей жидкости.
3 - сигнализатор недостаточного уровня охлаждающей жидкости в расширительном бачке.
Загорается оранжевым светом при понижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела.
Перед доливкой жидкости проверьте герметичность системы охлаждения.
В вариантном исполнении индикация отсутствует.
4 - сигнализатор незакрытых дверей.
Загорается красным светом при не закрытой двери (или дверей) автомобиля.
5 - сигнализатор неисправности ламп стоп-сигнала или габаритных огней. Загорается красным светом в случае неисправности лампы стоп-сигнала при нажатии на педаль тормоза или какой-либо лампы габаритного света при их включении.
6 - сигнализатор износа накладок колодок передних тормозов.
Загорается оранжевым светом при нажатии на педаль тормоза и горит до выключения зажигания, если толщина накладок колодок передних тормозов уменьшилась до 1,5 мм.
7 - сигнализатор непристегнутых ремней безопасности (в вариантном исполнении).
Устанавливается на часть автомобилей.
Загорается красным светом, если не пристегнуты ремни безопасности водителя.
ПОДРУЛЕВЫЕ ПЕРЕКЛЮЧАТЕЛИ
Положения рычага “А” (рис. 24) переключателя указателей поворота и света фар означают:
1 - указатели поворота выключены; включен ближний свет фар, если переключателем наружного освещения поставлены под напряжение цепи фар;
2 - включены указатели левого поворота (не фиксированное положение);
3 - включены указатели левого поворота (фиксированное положение);
4 - включены указатели правого поворота (не фиксированное положение);
5 - включены указатели правого поворота (фиксированное положение);
6 - (на себя), включен дальний свет фар независимо от положения переключателя наружного освещения (не фиксированное положение);
7 - (от себя), включен дальний свет фар, если переключателем наружного освещения поставлены под напряжение цепи фар (фиксированное положение).
Положения рычага “В” переключателя стеклоочистителей и омывателя ветрового стекла означают:
1 - очистители и омыватель ветрового стекла выключен;
2 - включен прерывистый режим работы очистителей ветрового стекла
(не фиксированное положение);
3 - включен прерывистый режим работы очистителей ветрового стекла (фиксированное положение);
4 - включена первая скорость очистителей ветрового стекла
(фиксированное положение);
5 - включена вторая скорость очистителей ветрового стекла
(фиксированное положение);
6 - (на себя), включен омыватель ветрового стекла
(не фиксированное положение).
Одновременно включаются и очистители ветрового стекла;
7 - (от себя), включен очиститель заднего стекла (двери задка)
(фиксированное положение);
8 - (от себя), дополнительно включается омыватель заднего стекла (двери задка) (не фиксированное положение).
