ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
И ТЕКУЩИЙ РЕМОНТ АВТОМОБИЛЯ
Плавкие предохранители 1 (рис. 43) установлены в монтажном блоке 3 вместе
с реле 2 разного назначения.
Блок расположен в коробке воздухопритока с левой стороны автомобиля.
Монтажный блок сверху закрывается крышкой 4, с внутренней стороны которой нанесены символы, указывающие назначения реле, номера предохранителей и защищаемые ими цепи.
Сила тока, на которую рассчитан предохранитель, указана на его лицевой стороне.
Для замены перегоревшего предохранителя снимите крышку, для чего с обеих сторон сожмите защелки 5 и одновременно потяните за них крышку вверх.
В случае повторного выхода из строя предохранителя для выяснения и устранения причин, вызвавших его оплавление, обратитесь на предприятие технического обслуживания.
При замене плавких предохранителей рекомендуется использовать предохранители, указанные в приложении 3.

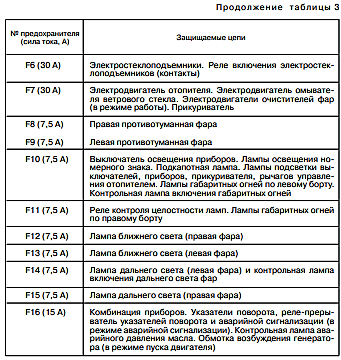

Цепи, защищаемые плавкими предохранителями, указаны в таблице 3.
На автомобилях с системой впрыска топлива в консоли за щитком панели приборов на вертикальном кронштейне устанавливаются три блока реле с предохранителями по 15 А каждый.

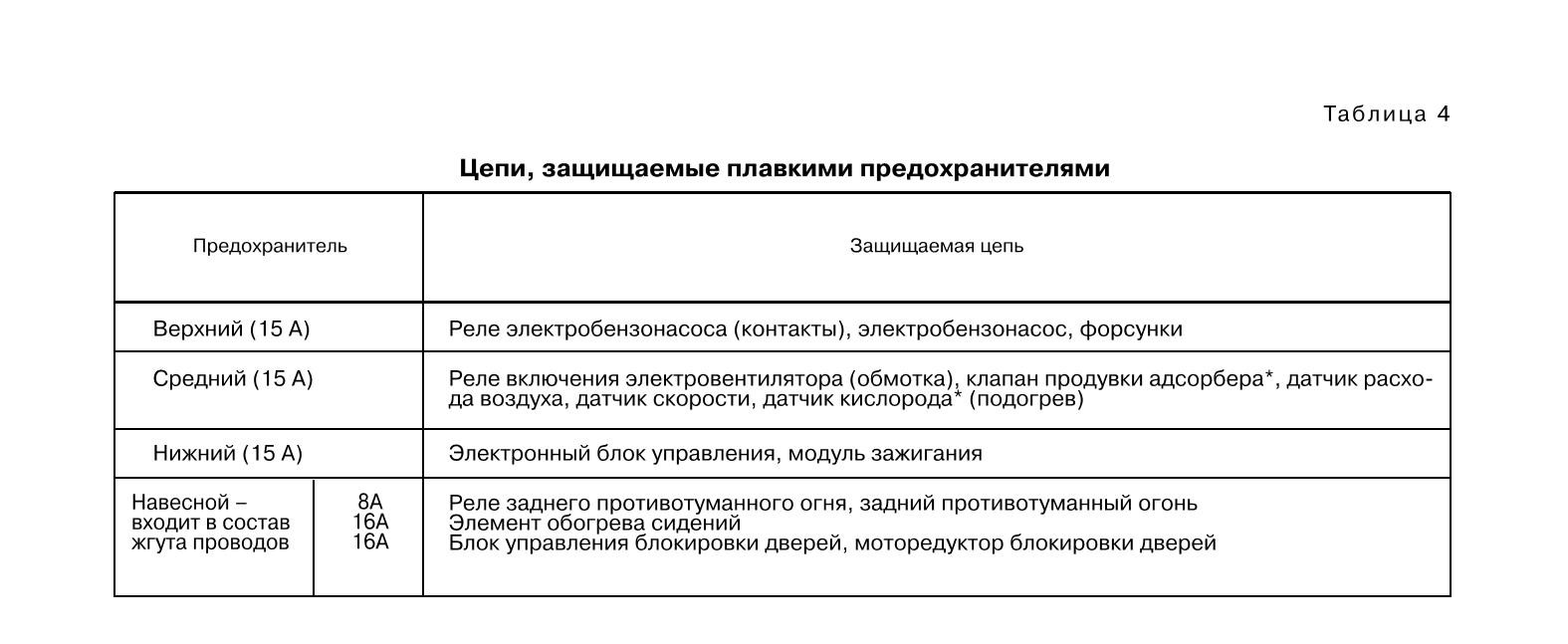

Защищаемые этими предохранителями цепи указаны в таблице 4.
Недопустима установка самодельной перемычки или предохранителя другого номинала взамен перегоревшего.
Плавкими предохранителями не защищаются цепи зажигания, пуска двигателя, генератора, реле включения фар и реле системы блокировки дверей.
