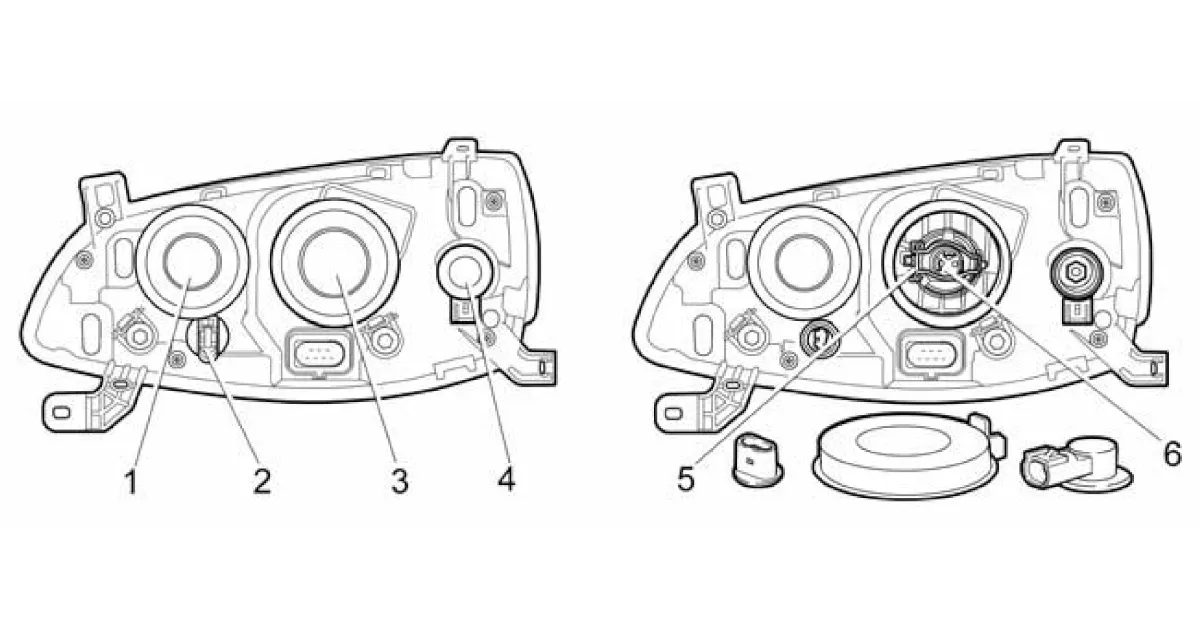

Руководство по эксплуатации автомобиля LADA_Kalina

Задний фонарь

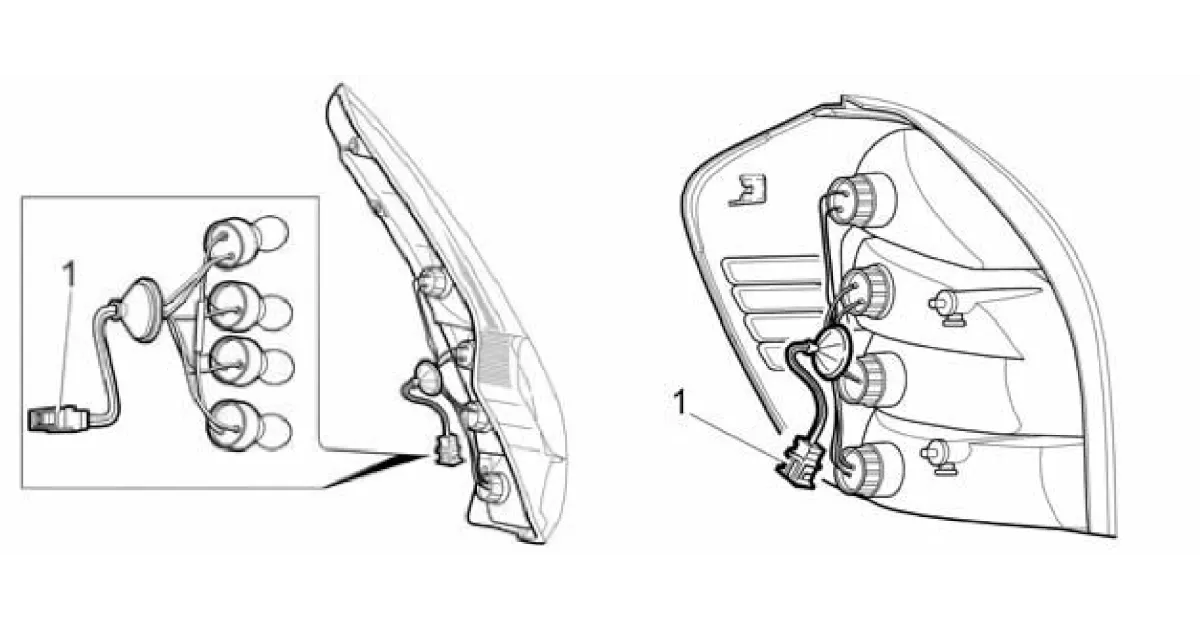

• Замена ламп в заднем фонаре на автомобиле с кузовом «хэтчбек» (рис. 63a):
  • — откройте дверь задка (см. раздел «Дверь задка»);
  • — отверните два болта крепления заднего фонаря со стороны двери задка;
  • — прикладывая усилие, потяните задний фонарь на себя и выведите шпильки крепления из держателей заднего фонаря;
  • — отведите задний фонарь от кузова и извлеките патрон с неисправной лампой;
  • — выньте лампу из патрона, предварительно нажав на нее и повернув против часовой стрелки до упора.
• После установки новой лампы сборку и установку заднего фонаря проводите в обратном порядке.

• Замена ламп в заднем фонаре на автомобиле с кузовом «универсал» (рис. 636):
  • — откройте дверь задка (см. раздел «Дверь задка»);
  • — откройте люк в обивке боковины;
  • — отсоедините колодку жгута проводов 1 заднего фонаря от жгута проводов автомобиля;
  • — отверните три гайки крепления заднего фонаря;
  • — выведите задний фонарь из зацепления с фиксатором;
  • — отведите задний фонарь от кузова и извлеките патрон с неисправной лампой;
  • — поверните патрон с лампой, требующей замены, против часовой стрелки и выньте его из корпуса заднего фонаря;
  • — извлеките лампу из патрона, слегка нажав на неё и повернув против часовой стрелки;
  • — вставьте новую лампу в патрон, нажав на неё и повернув по часовой стрелке;
• После замены лампы сборку и установку заднего фонаря проводите в обратном порядке.

Боковой указатель поворота

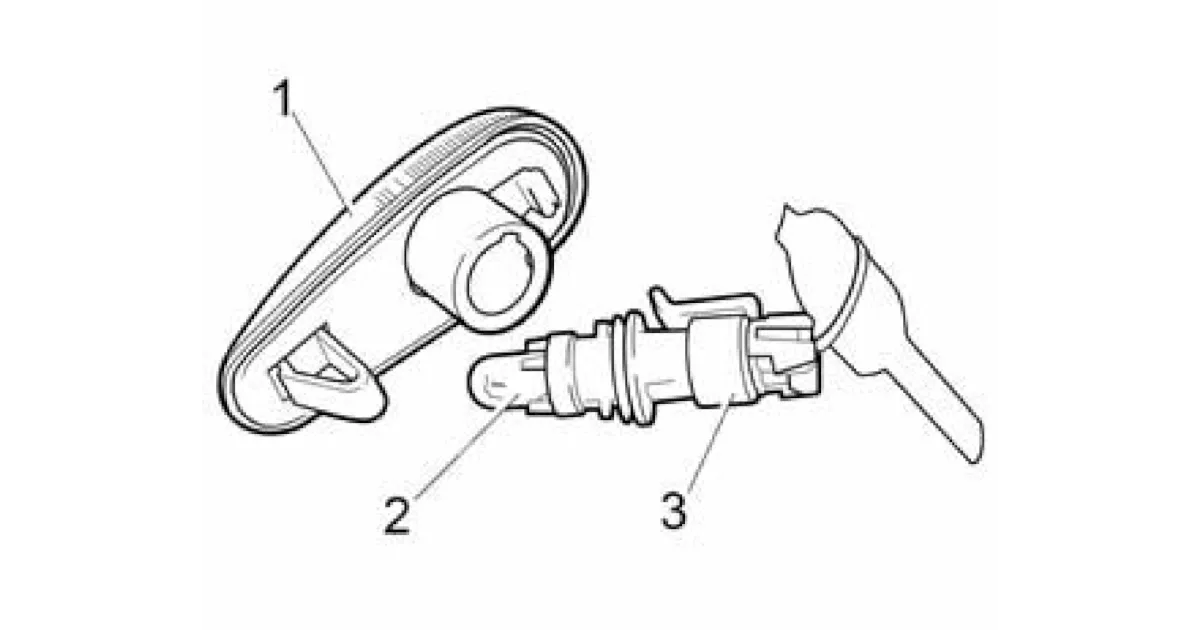

Для замены лампы в боковом указателе поворота 1 (рис. 64) снимите его с автомобиля. В гнезде фонарь удерживается пружинной защелкой и фиксатором. Сдвиньте фонарь в направлении движения автомобиля и выведите фиксатор из зацепления. Повернув патрон 3 против часовой стрелки, выньте его в сборе с лампой из корпуса фонаря и потяните лампу 2 на себя.
После замены лампы сборку и установку бокового указателя поворота проводите в обратном порядке.

Фонарь освещения номерного знака

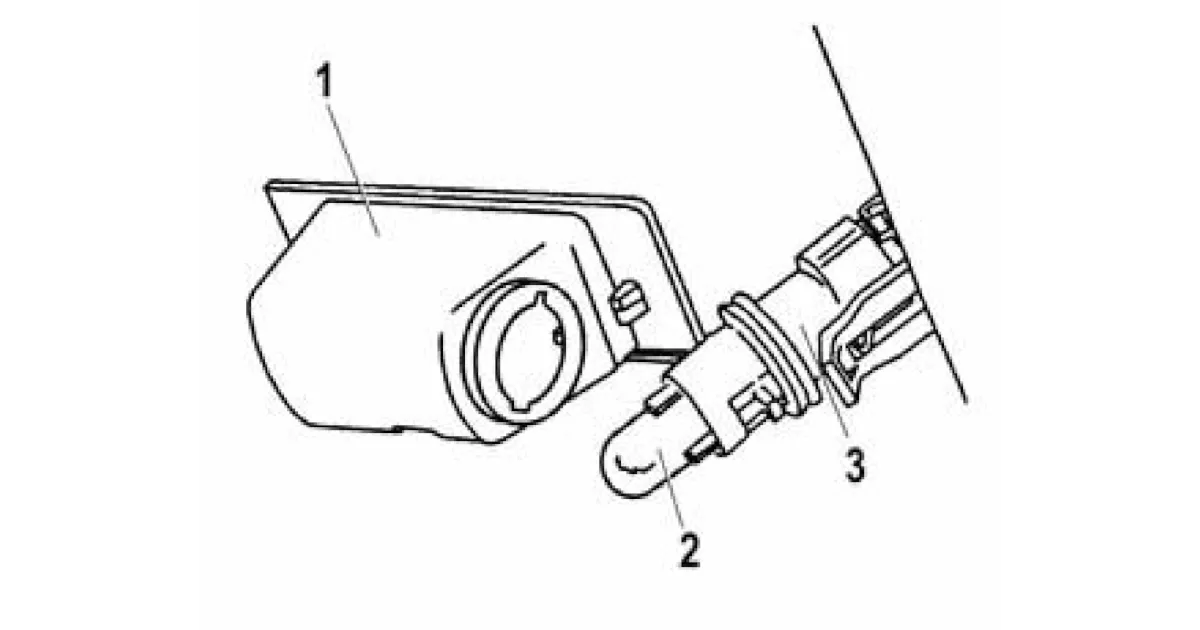

Для замены лампы в фонаре освещения 1 (рис. 65) номерного знака снимите его с автомобиля. В гнезде фонарь удерживается пружинной защелкой и фиксатором. Вставьте плоскую отвертку в паз с левой стороны фонаря, аккуратно сдвиньте его вправо и выведите фиксатор из зацепления.
Повернув патрон 3 против часовой стрелки, выньте его в сборе с лампой из корпуса фонаря и потяните лампу 2 на себя.
После замены лампы сборку и установку фонаря освещения номерного знака проводите в обратном порядке.

Плафон освещения салона

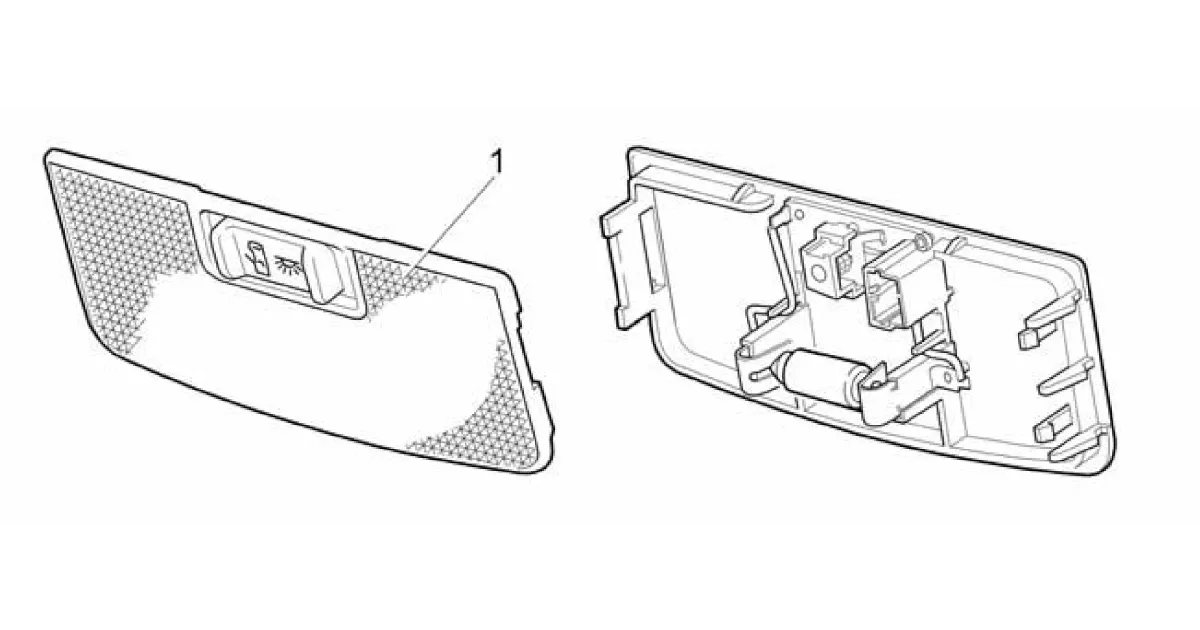

Для замены лампы в плафоне освещения салона необходимо извлечь рассеиватель 1 (puc. 66) из рамки крепления плафона. Плафон удерживается металлической пружинной защелкой и зацепами с обратной стороны в посадочном месте рамки. Для снятия плафона необходимо вставить плоскую отвертку в паз с правой стороны плафона (со стороны места переднего пассажира) и аккуратно потянуть плафон на себя. Отожмите контакты и выньте лампу. После замены лампы установите зацепы плафона в гнездо блока слева и прижмите правую сторону плафона до фиксации.

Блок освещения салона

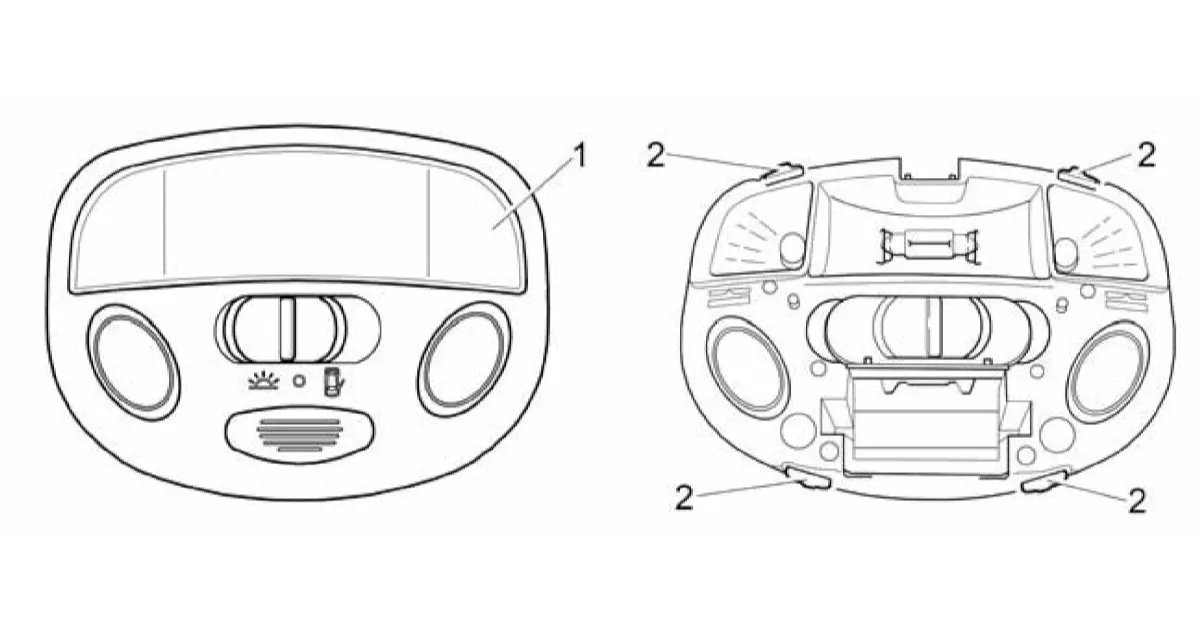

Для замены ламп в блоке освещения салона необходимо снять рассеиватель 1 (рис. 67) с помощью плоской отвертки, вставив ее в специальные пазы. Лампы индивидуального освещения вынимаются после поворота на 45° по часовой или против часовой стрелки. Блок удерживается в посадочном месте с помощью защелок 2.

Плафоны освещения багажника и бокового вещевого ящик

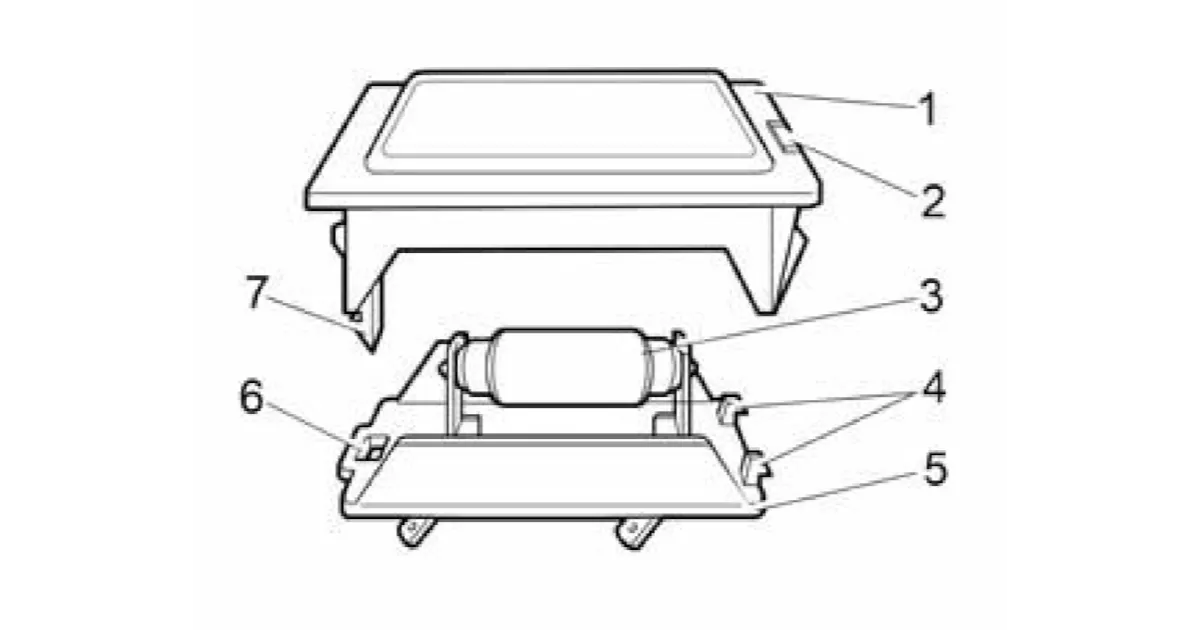

Для замены лампы 3 (рис. 68) в плафоне освещения багажника или бокового вещевого ящика выньте плафон из посадочного места, для чего вставьте отвертку в паз 2 с правой стороны плафона и аккуратно поверните ее на себя. Затем нажмите на защелку 7, выведите ее из отверстия 6 и снимите рассеиватель 1. Лампа удерживается пружинными контактами. После замены лампы рассеиватель 1 устанавливайте так, чтобы в его пазы вошли установочные усики 4 корпуса 5 плафона.

Противотуманная фара

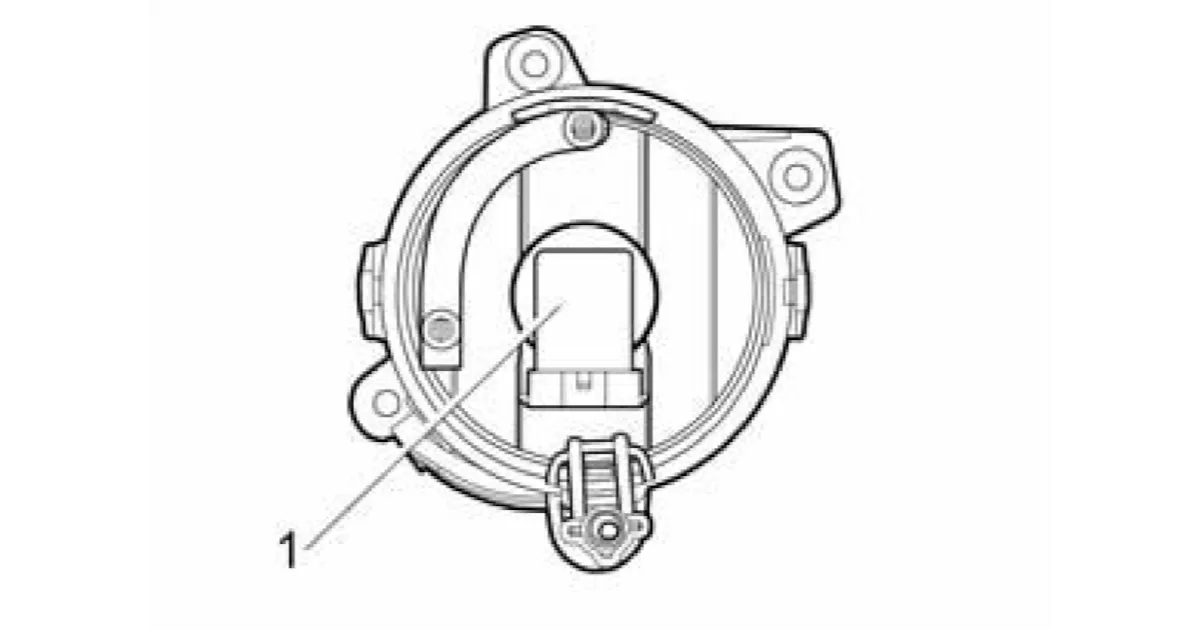

• Демонтируйте неработоспособную лампу в противотуманной фаре (рис. 69). Поверните патрон 1 против часовой стрелки и выньте из рефлектора, отсоедините колодку жгута проводов с лампы. Монтаж новой лампы проводите в обратном порядке. Работы по установке галогенной лампы проводите в перчатках во избежание оставления следов на колбе лампы. Данный вид работ рекомендуется выполнять у дилера LADA с использованием подъемника.
• Для освобождения доступа к противотуманной фаре из-под арки переднего колеса необходимо предварительно демонтировать колесо и частично освободить крепление щитка переднего крыла, вывернув шесть винтов. Отогните щиток, демонтируйте неработоспособную лампу из противотуманной фары.
• В вариантном исполнении в щитках передних крыльев автомобиля имеются специальные люки для доступа к противотуманным фарам. При наличии такого люка порядок замены лампы будет следующим:
  • — максимально поверните переднее колесо внутрь арки для осуществления доступа к крышке люка;
  • — снимите крышку люка щитка переднего крыла;
  • — после снятия крышки доступ к лампе осуществляется через люк B щитке переднего крыла;
  • — поверните лампу против часовой стрелки и вытащите ее наружу;
  • — отсоедините колодку жгута проводов и замените лампу.
• Установку новой лампы осуществляйте в обратном порядке. Рекомендуется для облегчения проводимой работы по замене лампы предварительно снять переднее колесо.
