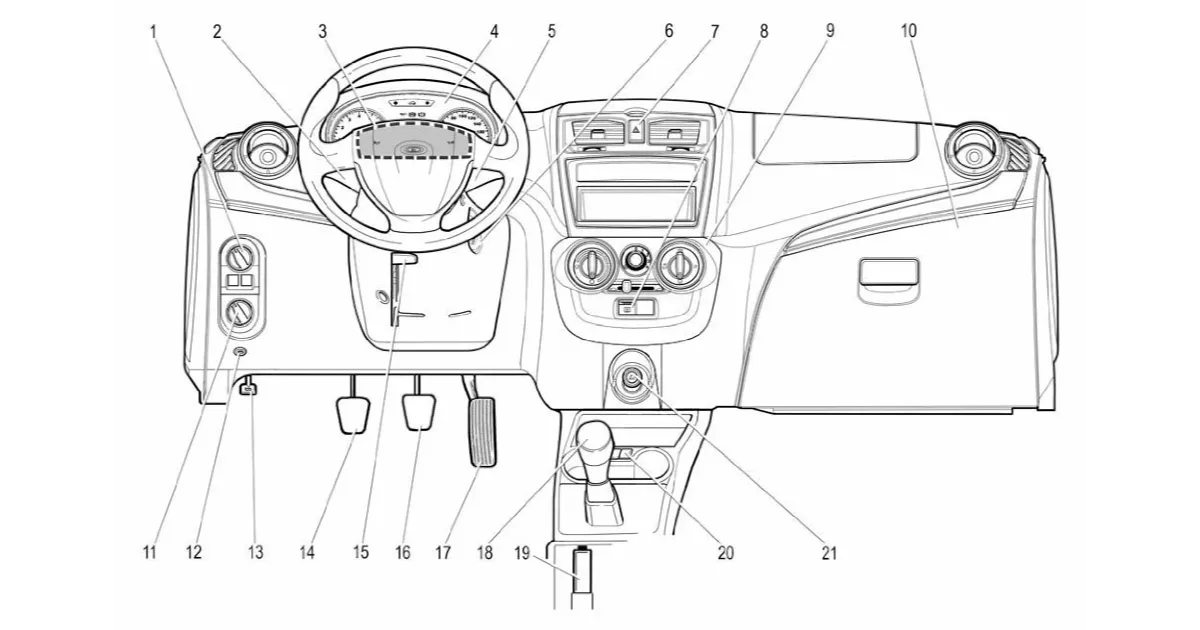

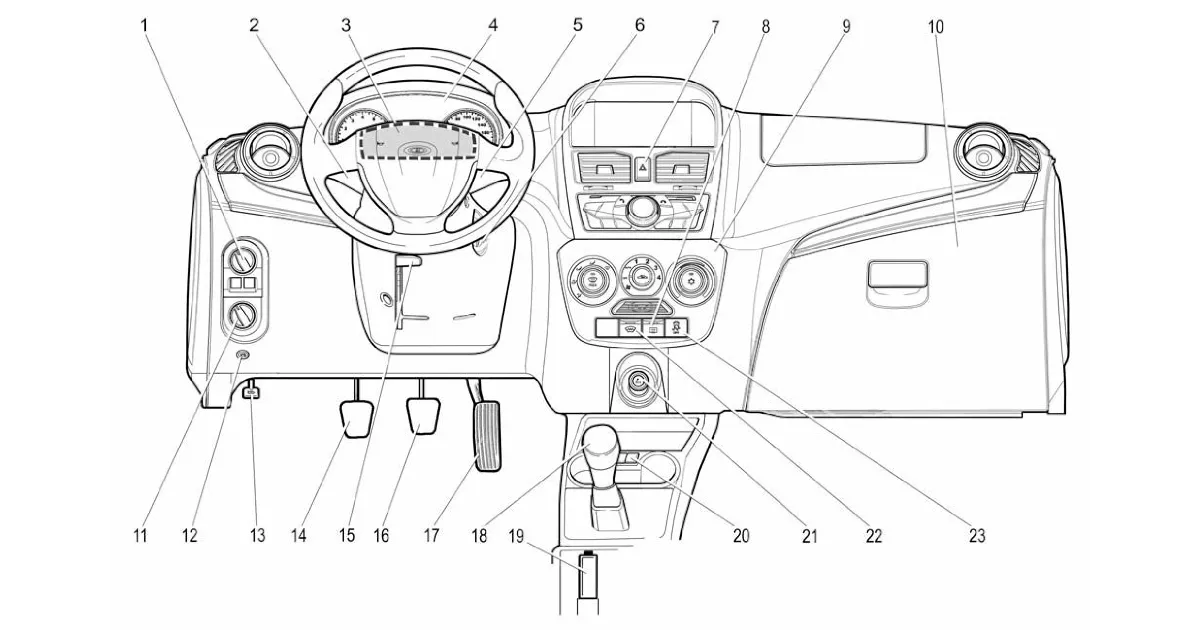

Модуль управления светотехникой и корректор ближнего света фар

• Переключатель наружного освещения (ПНО)

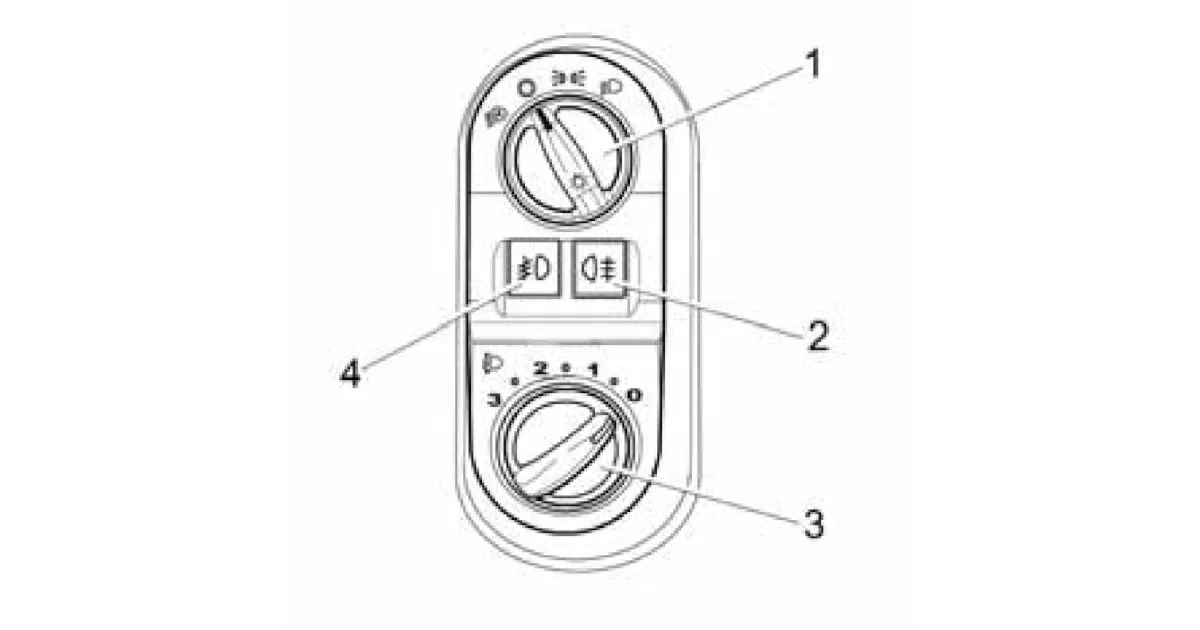

• Переключатель наружного освещения (ПНО) 1 (рис. 34) имеет три фиксированных положения (или четыре - в вариантном исполнении):
  • О - при выключенном двигателе наружное освещение выключено, при включенном двигателе включены дневные ходовые огни (ДХО);
  • «» — включены габаритные огни, совмещенные с ДХО;
  • «» - включены габаритные огни и ближний или дальний свет Фар в зависимости от положения переключателя световой сигнализации (см. раздел «Переключатель световой сигнализации»).
• «» - в вариантном исполнении в этом положении габаритные огни и ближний свет фар включаются и выключаются автоматически в зависимости от СОСТОЯНИЯ внешнего освещения. Датчик освещенности совмещен с датчиком дождя и расположен на ветровом стекле за зеркалом заднего вида.
• Система автоматического управления внешним освещением (система освещения) позволяет включать и выключать габаритные огни и фары ближнего света автомобиля в зависимости от уровня внешней освещенности.
• Например, в сумерках, а также при въезде втоннель или гараж.
• Система освещения работает только при включенном зажигании. Необходимо помнить, что при работе системы освещения дальний свет фар не включается на длительное время. Чтобы включить на длительное время дальний свет фар, необходимо предварительно перевести переключатель ПНО вположение «Ближний свет фар».

• Переключатель корректора ближнего света фар.
• Перед началом эксплуатации автомобиля с включенным ближним светом убедитесь в правильности положения рукоятки 3 электрического корректора ближнего света фар в зависимости от состояния загрузки автомобиля:
  • 0 - водитель или водитель + передний пассажир;
  • 1 - водитель + 4 пассажира или водитель + груз в багажном отделении до 100 кг;
  • 1½ - водитель + 4 пассажира + груз в багажном отделении до 50 кг.
• При необходимости откорректируйте наклон светового пучка ближнего света фар поворотом рукоятки для совмещения метки рукоятки с одной из меток на шкале, соответствующей состоянию загрузки автомобиля.

• Для модификации автомобилей LADA Kalina Cross:
  • 0 - водитель или водитель + передний пассажир;
  • 1 - водитель + 4 пассажира или водитель + груз в багажном отделении до 100 kr, или водитель + 4 пассажира + груз в багажном отделении до 50 кг.
• При установке рукоятки электрокорректора в положение за пределами рекомендованных меток разметки шкалы возможна асинхронность наклона пучка ближнего света правой и левой блок-фар, что не является дефектом.
• Выключатель задних противотуманных фонарей.
• Для включения противотуманных фонарей нажмите на клавишу выключателя 2 при включенном ближнем свете. Повторное нажатие на клавишу отключает противотуманные фонари.
• Выключатель передних противотуманных фар.
• Для включения противотуманных фар нажмите на клавишу выключателя 4 при включенных габаритных огнях. Повторное нажатие на клавишу отключает противотуманные фары.

Переключатель световой сигнализации

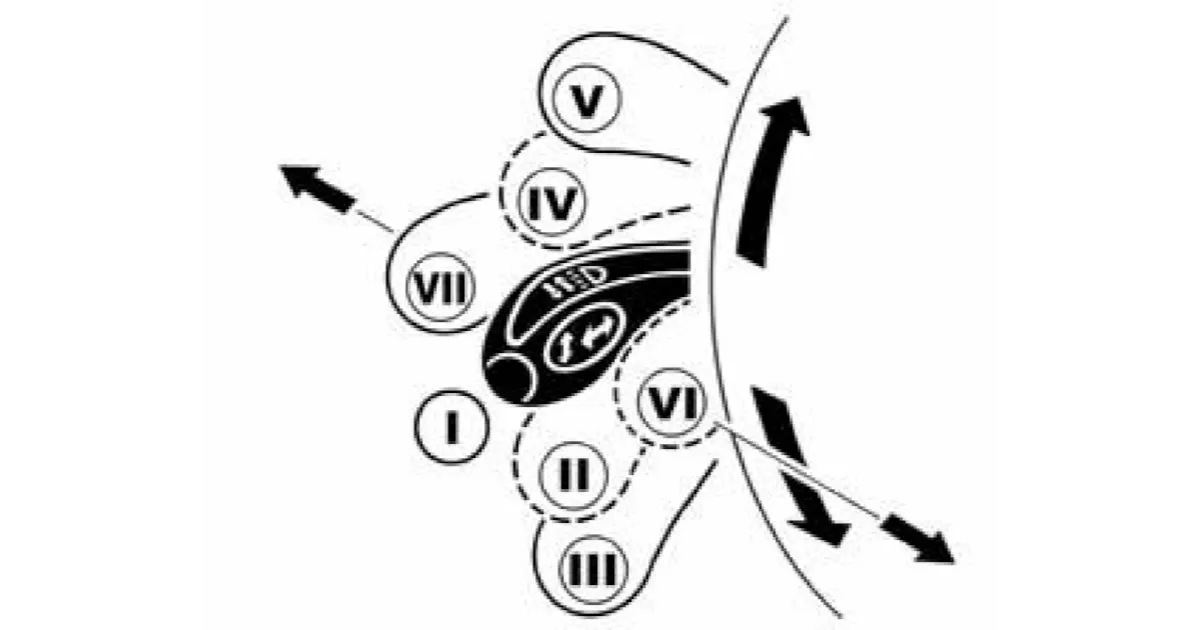

• I (рис. 35) - нейтральное положение. Включен ближний свет фар, если переключателем наружного освещения включен свет фар.
• II - включены указатели левого поворота. Нефиксированное положение.
• III - включены указатели левого поворота. Фиксированное положение.
• IV - включены указатели правого поворота. Нефиксированное положение.
• V - включены указатели правого поворота. Фиксированное положение.
• VI - на себя, подача светового сигнала. Включен дальний свет фар, независимо от положения переключателя наружного освещения. Нефиксированное положение.
• VII - от себя, включен дальний свет фар, если переключателем наружного освещения включен свет фар. Фиксированное положение.

Переключатель стеклоочистителей

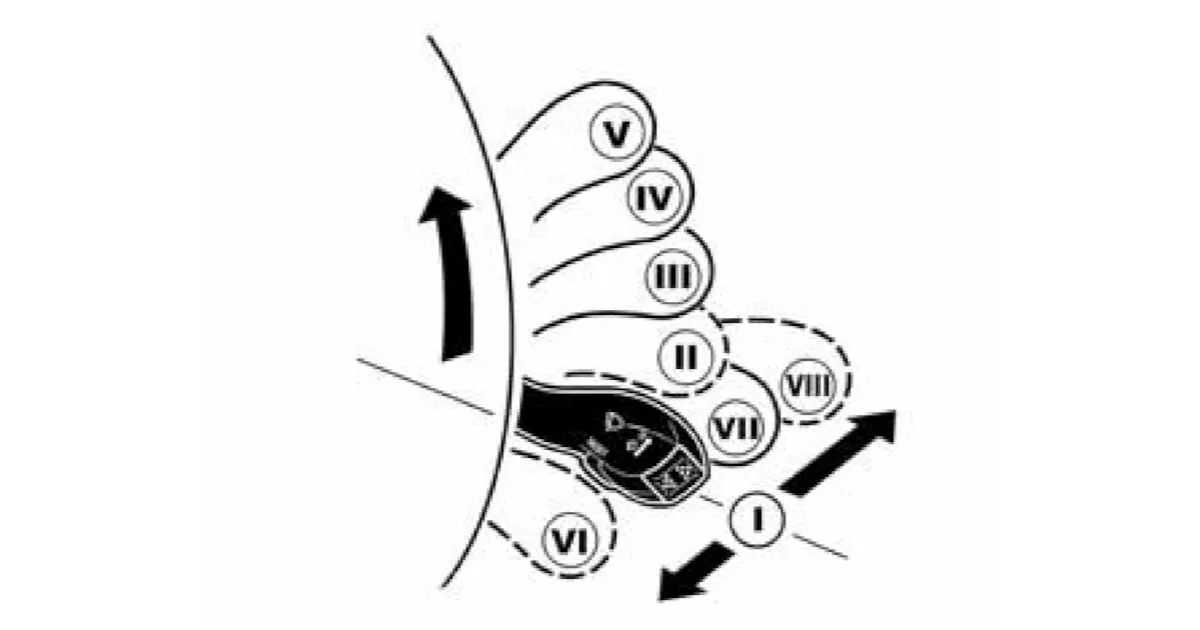

• I (рис. 36) - нейтральное положение. Очистители и омыватели стекол выключены.
• II - включен прерывистый режим работы очистителя ветрового стекла. Нефиксированное положение.
• III - включен прерывистый режим работы очистителя ветрового стекла. Фиксированное положение.
• IV - включена малая скорость очистителя ветрового стекла. Фиксированное положение.
• V - включена большая скорость очистителя ветрового стекла. Фиксированное положение.
• VI - на себя, включен омыватель ветрового стекла. Нефиксированное положение.
• VIl - от себя, включен очиститель заднего стекла. Фиксированное положение.
• VIII -- от себя, включен очиститель и омыватель заднего стекла. Нефиксированное положение.
• В прерывистом режиме работы очиститель делает ход щеток один раз в несколько секунд с постоным интервалом, независимо от наличия капель на ветровом стекле.

• Автоматическое управление очистителем ветрового стекла
• В вариантном исполнении автомобили оснащаются совмещенным датчиком дождя и освещенности, который расположен на ветровом стекле за зеркалом заднего вида (рис. 37).
• В вариантном исполнении на автомобили устанавливается система автоматического управления очистителем ветрового стекла (система очистки), которая позволяет включать и выключать очиститель автоматически в зависимости от наличия капель дождя на ветровом стекле автомобиля.
• Система очистки работает только при включенном зажигании.

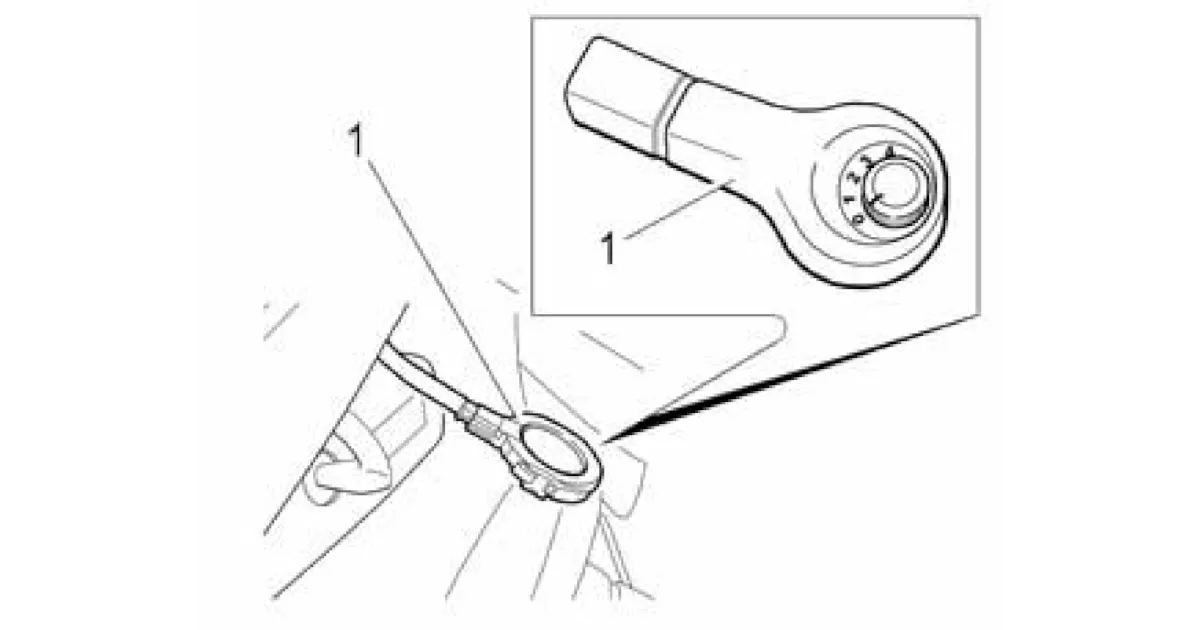

• Для включения системы очистки необходимо переключатель чувствительности датчика дождя 1 (см. рис. 37), расположенный за зеркалом заднего вида в накладке датчика перевести из положения 0 в любое другое положение от 1 до 4, а рычаг переключателя стеклоочистителей перевести в положение III (прерывистый режим работы). При этом щетки очистителя делают один ход, после чего будут включаться или выключаться B зависимости от количества капель дождя, попадающих на ветровое стекло.
• Если система очистки уже была включена, то при включении зажигания щетки также делают один ход и система очистки включается в работу.
• При обнаружении неисправности система очистки автоматически переходит в режим «ручного» управления стеклоочистителем.
• Чтобы выключить автоматическую систему очистки и перейти в режим «ручного» управления стеклоочистителем, нужно переключатель чувствительности датчика дождя перевести в положение О (крайнее левое положение). В этом режиме осуществляется ручное управление установкой рычага переключателя стеклоочистителей в соответствующее положение.
• При выключении зажигания работа стеклоочистителя прекращается, щетки могут остановиться не в парковом положении.
• Для перевода щеток в парковое положение необходимо включить зажигание и перевести рычаг переключателя стеклоочистителя в положение I.
• Если оставить рычаг переключателя стеклоочистителя не в положении I и выключить зажигание на время более 1 минуты, то после включения зажигания стеклоочиститель не управляется до изменения положения рычага или до включения стеклоомывателя.
• Для устранения разводов, налета дорожной соли или элементов дорожного покрытия периодически очищайте щетки и стекла жидкостью из бачка омывателя. Наличие жира, воска, насекомых и тп. на ветровом стекле может привести к неравномерной работе стеклоочистителей и появлению грязных разводов на стекле. Если разводы не убираются после нанесения жидкости из бачка омывателя, почистите внешнюю сторону стекла и щетки мягкой тканью с использованием специальных моющих средств. После очистки промойте стекло и щетки водой.
