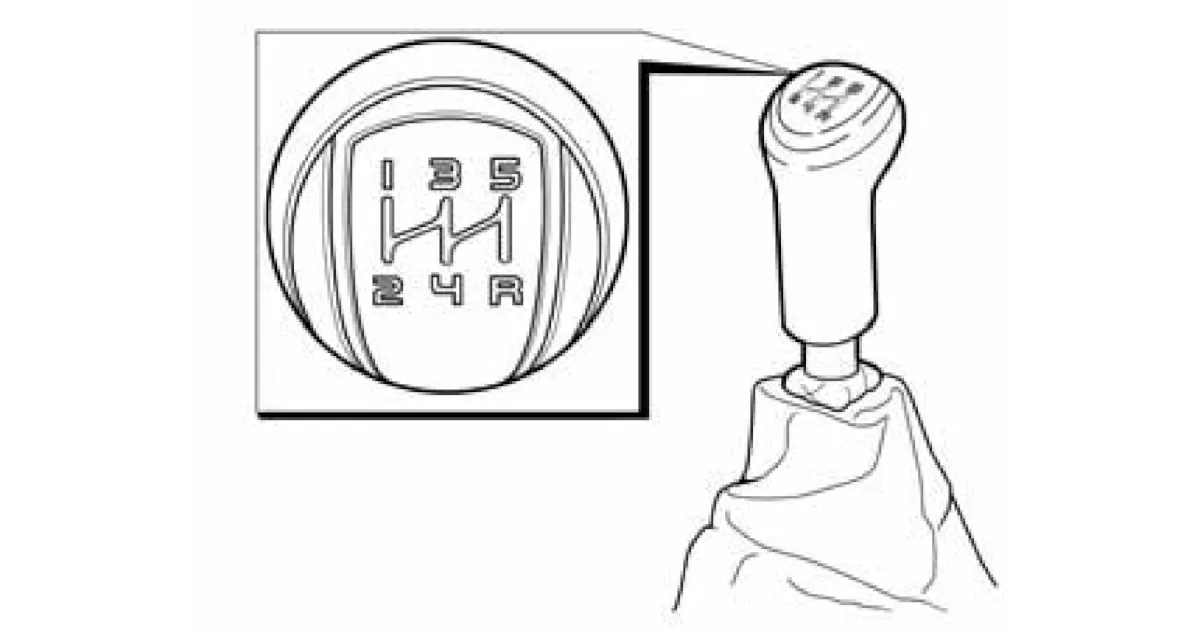

Переключение передач в автоматической коробке передач

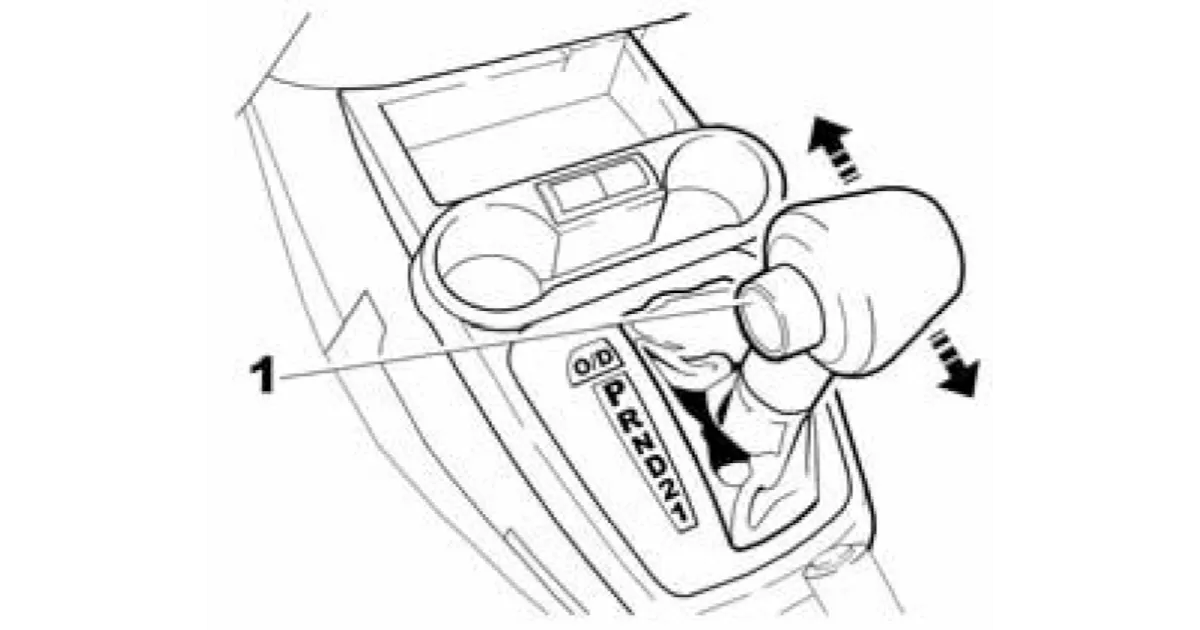

• Переключение режимов автоматической коробки передач (АКП) осуществляется перемещением рычага переключения передач в продольном направлении (рис. 40a), в зависимости от желаемого направления движения. Для разблокировки рычага из положений R, N, D, 2 необходимо нажать кнопку фиксации 1 на рукоятке рычага переключения передач. Для разблокировки рычага 13 положения Р необходимо включить зажигание, нажать на педаль тормоза и нажать кнопку 1 на рукоятке рычага. При перемещении рычага из положения N в положение D и обратно, а также из положения 1 в положение 2, и далее, в положение D кнопку фиксации 1 можно не нажимать. Выбранный режим индицируется на жидкокристаллическом индикаторе в комбинации приборов. Индикация положения рычага переключения передач, изображённая на декоративной накладке рядом с рычагом, показана как справочная и в движении не используется.
• Положения рычага:
  • P (стоянка) — используется для исключения самопроизвольного качения автомобиля на стоянке либо при пуске двигателя. При этом стояночный тормоз может быть включён или выключен.
  • R (задний ход) - передача заднего хода. Может быть включена только после полной остановки автомобиля, при работе двигателя на холостом ходу.
  • М (нейтральная передача) — используется при пуске двигателя на стоянке одновременно с включённым рабочим или стояночным тормозом. Кроме того, данное положение рычага переключения передач можно использовать для пуска двигателя при внезапной его остановке во время движения, но без использования стояночного тормоза.
  • D (вождение) — используется для трогания и вождения в автоматическом режиме переключения передач. В этом режиме для придания автомобилю нужного ускорения, например, при совершении обгона, Вам нужно нажать на педаль акселератора. При этом увеличится частота вращения двигателя. Если нажатие будет достаточно интенсивным, то коробка передач автоматически переключится на более низкую передачу, которая будет выбрана в зависимости от текущей скорости автомобиля и интенсивности нажатия.
  • 2 (вторая передача) - используется при движении на подъём и для эффективного торможения двигателем.
  • 1 (низшая передача) — используется при преодолении крутых подъёмов на малой скорости, а также при движении в тяжёлых дорожных условиях (песок, глубокая грязь и т.п.). Кроме того, эта передача обеспечивает самое эффективное торможение двигателем на крутых спусках.
  • O/D - кнопка «ОверДрайв». Используется для ограничения включения высшей передачи в автоматическом режиме переключения передач.
• Более подробную информацию об управлении автомобилем с автоматической коробкой передач смотрите в разделе «Особенности управления автомобилем с автоматической коробкой передач».

Особенности управления автомобилем с автоматической коробкой передач

• Благодаря установке на Ваш автомобиль четырёхступенчатой автоматической коробки передач Вы можете выбрать комфортный, полностью автоматический режим переключения передач; либо, в особых условиях движения, включить низшую (вторую, либо первую) передачу.
• Левая нога в управлении автомобилем не используется, кроме исключительных случаев трогания на крутом подъёме и спуске, о которых сказано ниже.
• Пуск двигателя
• Большим пальцем правой руки нажмите на кнопку фиксации 1 (см. рис 40a) и переведите рычаг переключения передач в положение P или N. Включите зажигание и пустите двигатель.
• Нажмите педаль тормоза и, нажав на кнопку фиксации 1, переведите рычаг переключения передач из положения P в положение R или D (B зависимости от желаемого направления начать движение). При этом нога должна находиться на педали тормоза, педаль акселератора должна быть отпущена.
• Трогание и движение в автоматическом режиме
• Нажмите на педаль тормоза, и нажав кнопку фиксации 1, переведите рычаг переключения передач в положение D, при этом ощутите небольшой толчок, отпустите педаль тормоза и, медленно нажимая на педаль акселератора, начните движение. В большинстве случаев, при обычных условиях движения, Вам больше не потребуется пользоваться рычагом переключения передач: переключение передач будет происходить автоматически в нужный момент и при оптимальной частоте вращения коленчатого вала двигателя, так как автоматика учитывает нагрузку автомобиля, профиль дороги и выбранный Вами стиль вождения.
• Для придания автомобилю нужного ускорения, например, при совершении обгона, Вам нужно нажать на педаль акселератора. При этом увеличится частота вращения двигателя. Если нажатие будет достаточно интенсивным, то коробка передач автоматически переключится на более низкую передачу, которая будет выбрана в зависимости от текущей скорости автомобиля и интенсивности нажатия. Автомобиль начнет ускоряться, оптимально используя мощность двигателя.
• Трогание и движение задним ходом
• На стоящем неподвижно автомобиле нажмите на педаль тормоза и, нажав кнопку фиксации 1, переведите рычаг переключения передач в положение R, при этом ощутите небольшой толчок, отпустите педаль тормоза, медленно нажимая на педаль акселератора, начните движение.
• Трогание и движение на скользкой дороге
• На скользких дорогах и дорогах, покрытие которых не обеспечивает надёжного сцепления колёс с дорогой, для исключения пробуксовки колёс и потери тяги, трогание следует начать с аккуратного, медленного нажатия на педаль акселератора.
• Остановка автомобиля
• После полной остановки автомобиля, удерживая ногу на педали тормоза, переведите рычаг переключения передач в положение Р, при этом в коробке передач будет включена нейтральная передача, а ведущие колёса механически заблокируются трансмиссией.
• Движение автомобиля в экономичном режиме
• Кнопка «ОверДрайв» O/D (ON-OFF) расположена на декоративной панели рычага.
• ON - положение включения экономичного режима движения (повышающей передачи). Включается кнопкой O/D, когда рычаг переключения передач установлен в положении D, при необходимости двигаться экономично в загородных условиях. Повышающая передача не включится, если двигатель не прогрелся до рабочей температуры.
• OFF — положение выключения экономичного режима движения. Индикатор выключения повышающей передачи расположен в комбинации приборов. Это положение используется при движении на затяжных подъёмах и пологих уклонах, когда необходимо тормозить двигателем, а также при необходимости двигаться в резвом, динамичном режиме.
• Например, при движении с небольшой скоростью или во время преодоления пологого подъёма коробка передач может циклически переключаться на повышающую передачу и обратно. Вы можете почувствовать эти переключения по небольшим толчкам. В таком случае нажмите кнопку O/D выключения повышающей передачи (положение — OFF).
• Когда условия движения изменятся, нажмите на кнопку O/D для включения повышающей передачи ON. Индикатор отключения повышающей передачи в комбинации приборов при этом погаснет.
• Кратковременные остановки
• При кратковременной остановке, например, перед светофором, необязательно переходить на позицию N и, тем более, P. Достаточно удерживать автомобиль с помощью педали тормоза. Двигатель при этом будет работать в режиме холостого хода.
• Стоянка
• Автомобиль должен быть остановлен полностью. Включите стояночный тормоз и после этого поставьте рычагпереключения передач в положение стоянки Р. Благодаря такому порядку операций, особенно на уклонах, блокировочный механизм не будет слишком нагружен и в последствии можно будет легко вывести рычаг переключения передач из этой позиции.
• Начало движения на подъем
• На автомобиле должен быть включен стояночный тормоз, а рычаг переключения передач в положение Р.
• Нажмите на педаль тормоза, пустите двигатель. Переведите рычаг переключения передач в положение D, спустя некоторое время трансмиссия включится в работу, и автомобиль будет удерживаться на уклоне, убирая стояночный тормоз нажмите на педаль акселератора, начинайте движение. Автомобиль должен плавно, без скатывания начать движение.
• При необходимости кратковременной остановки на подъем (привод управления в положении D) контролируйте удержание автомобиля моментом двигателя или используйте стояночный тормоз.
• Трогание задним ходом автомобиля, установленного на спуске
• На автомобиле должен быть включен стояночный тормоз, а рычаг переключения передач в положение P.
• Нажмите на педаль тормоза, пустите двигатель. Переведите рычаг переключения передач в положение R, спустя некоторое время трансмиссия включится в работу, и автомобиль будет удерживаться на уклоне, убирая стояночный тормоз, нажмите на педаль акселератора, начинайте движение. Автомобиль должен плавно, без скатывания, начать движение.
• Аварийный режим автоматической коробки передач
• Автоматическая коробка передач может перейти в аварийный режим функционирования (при этом включается третья передача), если автомобиль движется в очень тяжёлых условиях. Например, когда интенсивное буксование чередуется с экстренным торможением. Это может происхдить даже при полностью исправной системе управления автоматической коробкой передач. В этом случае необходимо выключить зажигание и подождать 3 секунды. Затем снова включить зажигание: автомобиль должен вернуться в нормальный режим работы.
• Если автоматическая коробка передач продолжает оставаться в аварийном режиме, обратитесь к дилеру LADA.
• Снятие блокировки рычага переключения передач коробки передач
• При разряженной аккумуляторной батарее рычаг переключения передач нельзя перевести из положения P, даже если нажать кнопку фиксации 1 при нажатой педали тормоза.
• В этом случае для разблокировки рычага переключения передач нужно сдвинуть вниз белую кнопку разблокировки, находящуюся под декоративным чехлом рычага, на корпусе привода управления справа от рычага.
• Теперь Вы сможете перевести рычаг переключения передач из положения P в положение N.
• В целях обеспечения безопасности, во время проведения этой операции, включите стояночный тормоз и удерживайте нажатой педаль тормоза.
• Если Вы сталкиваетесь с проблемами при переводе рычага переключения передач автоматической коробки передач из положения Р (стоянка), выполнив все вышеуказанные операции, обратитесь к дилеру LADA.
• Рекомендуемые способы буксирования автомобиля, оснащённого автоматической коробкой передач
• Завод-изготовитель рекомендует буксировать автомобиль, оснащённый автоматической коробкой передач, без опоры на ведущие колёса или методом полной погрузки автомобиля на эвакуатор с платформой.

Переключение передач в автоматизированной коробке передач

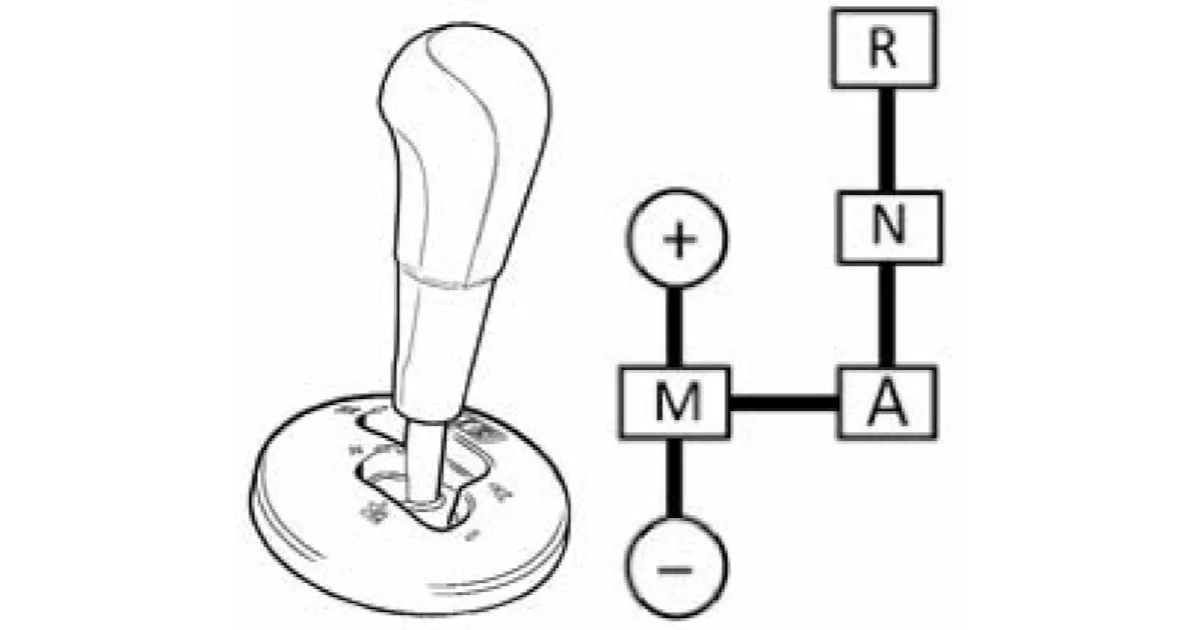

• Рычаг переключения передач имеет 2 линии (рис. 40 г) - одна для переключения из нейтрального положения (N) на задний ход (R) или автоматический режим (А) и другая для переключения на более высокую или низкую передачу в режиме ручного управления (M). Две линии соединены для переключения между автоматическим режимом (A) и режимом ручного управления.
• Режим ручного управления (M) может быть включен только из автоматического режима (А). Передачу заднего хода (R) можно запрашивать только из нейтрального положения (N). Переключение на более высокую (+) или низкую передачу (-) возможно только в режиме ручного управления (М).
• Положения (N), (R), (A), (M) являются фиксированными, положения (+) и (-) - нефиксированные.

Инструкция пользования автоматизированной трансмиссией

• Трансмиссия АМТ основана на базе пятиступенчатой механической коробки передач 2180, управление процессами переключения передач осуществляется синхронной работой двух электромеханических актуаторов, которые, B свою очередь, управляются контроллером трансмиссии TCU.
• Актуатор переключения установлен на месте взамен штатного тросового механизма переключения.
• Автомобиль с трансмиссией АМТ не имеет педали сцепления, все процессы оперирования сцеплением автоматизированы, обеспечиваются электрическими сигналами и отрабатываются актуатором сцепления.
• Все режимы трансмиссии индицированы буквенными обозначениями на декоративной крышке селектора и дублированы в цифровом виде на электронном табло комбинации приборов:
  • Индикация режима работы: N R A M.
  • Индикация включенной передачи режима работы: 1 2 3 4 5.
  • Индикация всех режимов, кроме R, производится одновременно с номером включенной передачи, например: A 1 или M 1

• Педальный узел автомобиля с трансмиссией АМТ управляется исключительно правой ногой.
• Трансмиссия, помимо задней передачи, обозначенной R, имеет два основных режима движения:
  • — автоматический A, при котором, взависимости от скорости движения оборотов двигателя и других параметров, осуществляется полностью автоматическое переключение передач без участия водителя;
  • — мануальный режим М осуществляется водителем легким касанием контактов селектора в положениях:
  • + повышение передач,
  • - понижение передач,
• Управление селектором легкое, с фиксированными положениями режимов, кроме касаний на повышение или понижение передач в режиме М (+ и -).
• Запуск двигателя возможен только в нейтральном положении N и при нажатой педали тормоза. Это требование безопасности и в любых других положениях селектора двигатель не запустится.
• При повороте ключа зажигания возможна задержка запуска двигателя 2-3 секунды, это связано с процедурой инициализации системы управления трансмиссией.
• Движение возможно после перевода селектора в положение А или М при нажатой педали тормоза. При нажатии на педаль акселератора сцепление включается и автомобиль начинает движение. Если педаль акселератора не нажимается, автомобиль не трогается, но может свободно катиться, несмотря на включенный режим движения и включенную передачу. Режима ползучести трансмиссия АМТ не имеет конструктивно.
• Если после запуска двигателя перевести селектор в положение M, включится 1 передача. Далее можно переключать передачи в ручном режиме. Переключение повышающих передач на режиме М в обычных эксплуатационных режимах осуществляется только водителем последовательно 1-2-3-4-5 и в обратном порядке.
• Будьте внимательны, при трогании и движении на первой передаче можно достигнуть максимальных оборотов двигателя, это выполнено специально с целью заезда на крутые и затяжные подъемы, используя только первую передачу. При достижении максимальных оборотов двигателя на второй и всех остальных передачах, система переключит передачу на повышающую с целью предотвращения повреждения двигателя. Понижение передач при понижении скорости осуществляется автоматически в зависимости от снижения скорости. Режим М позволяет проводить комбинированное торможение автомобиля рабочим тормозом и двигателем последовательным переключением передач на более низшие.
• На всех режимах движения ощущаются задержки, обусловленные работой системы синхронизации коробки передач в процессе переключения. Режим А настроен на максимально комфортный стиль вождения, и задержки несколько более длительны, чем на режиме М.
• Режим А и М обладает функцией резкого ускорения kick-down, он активируется в зависимости от интенсивности нажатия на педаль акселератора, на режиме М она более замедленна.
• В движении возможно переводить рычаг селектора из положения А в положение М и обратно. Если требуется выбрать самостоятельный режим переключения или в процессе движения на режиме А требуется предварительно перейти на более низшую передачу (например, при обгоне с выездом на встречную полосу движения), можно включить режим M, совершить маневр и после этого вернуться обратно в режим A, при этом система включит соответствующую скорости передачу. Аналогичную смену режима движения с А на М возможно проводить при движении на затяжных подъемах в гору.
• При переключении рычага из положения А в положение R в движении система заблокирует включение передачи заднего хода. При этом индикатор символа режима R будет мигать, указывая водителю, что данное переключение невозможно.
• Для исключения случаев поломки трансмиссии система во всех случаях не позволит включить не соответствующую скорости передачу.
• B случае необходимости раскачивания автомобиля, например, при буксовании, возможно переключение режимов R - A, и наоборот через N, но без задержки в N и без нажатия педали тормоза при условии, что скорость не превышает 3 км/ч. При скорости выше 3 км/ч переключение с A на R или с R на A только при нажатии на тормоз. Для успешного включения передачи заднего хода в ряде случаев необходимо выждать 8 сек. для успешной отработки системой функции обеспечения включения задней передачи.
• Выключать зажигание можно в любом положении селектора. При этом в положении N автомобиль может катиться и его можно буксировать, в других положениях селектора автомобиль останется на выбранном режиме (R - на задней передаче, А и М - на первой передаче), и сцепление замкнуто. На уклонах необходимо дополнительно обеспечить предупреждение самопроизвольного качения автомобиля ручным тормозом.
• При въезде на крутые подъемы при малой скорости (такие, как паркинги эстакады) следует учесть, что при снижении оборотов двигателя ниже минимальных (650 мин-¹) сцепление выключится автоматически, чтобы избежать остановку двигателя. На уклоне это может привести к скатыванию автомобиля вниз. В данном случае необходимо обеспечивать движение с оборотами двигателя, превышающими минимальные.
• При разряженной АКБ запуск двигателя от колес буксировкой возможен. Для этого требуется ускорить автомобиль на нейтрали М до скорости выше 7 км/ч, только потом переключить селектор в положение А. Контроллер трансмиссии зарегистрирует скорость и активирует функцию запуска с колес.
• Включение индикатора «» «шестеренка» в комбинации приборов указывает на неисправность трансмиссии. В этом случае необходима диагностика системы AMT специализированным диагностическим оборудованием. Переключения при этом могут быть некомфортабельными, очень замедленными или резкими.
• При перегреве сцепления индикатор «» «шестеренка» работает в мигающем режиме и дополнительно сцепление пульсирует в процессе трогания, чтобы предупредить водителя. В этом случае, после остывания сцепления, лампочка погаснет при повторном запуске двигателя. Если это не произошло, также необходимо провести диагностику системы АМТ специализированным диагностическим оборудованием.
