Руководство по эксплуатации автомобиля LADA_Kalina

Коробка передач

• Механическая коробка передач

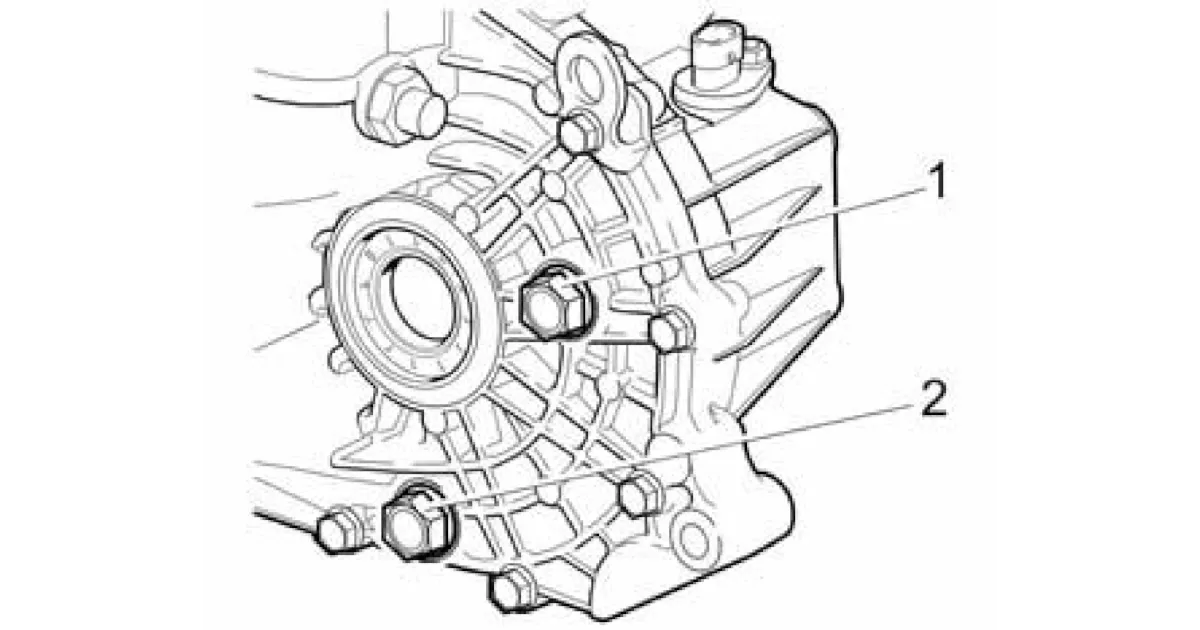

• Проверку уровня масла в механической коробке передач выполняйте на остывшей коробке передач. Уровень масла должен быть по нижней кромке контрольного отверстия 1 (рис. 50).
• «Узнайте, сколько масла заливать в коробку передач» (см. раздел «Заправочные объемы»).
• Доливку масла проводите небольшими порциями через контрольное отверстие 1.
• Слив отработавшего масла проводите через отверстие, закрываемое пробкой 2.
• Автоматическая коробка передач
• Рабочая жидкость в автоматической коробке передач заправляется заводом-изготовителем и не требует замены при эксплуатации автомобиля. Исключение - замена рабочей жидкости при ремонте автоматической коробки передач.
• Проверку уровня и замену рабочей жидкости (при необходимости) рекомендуется производить у дилера LADA.

Система охлаждения двигателя

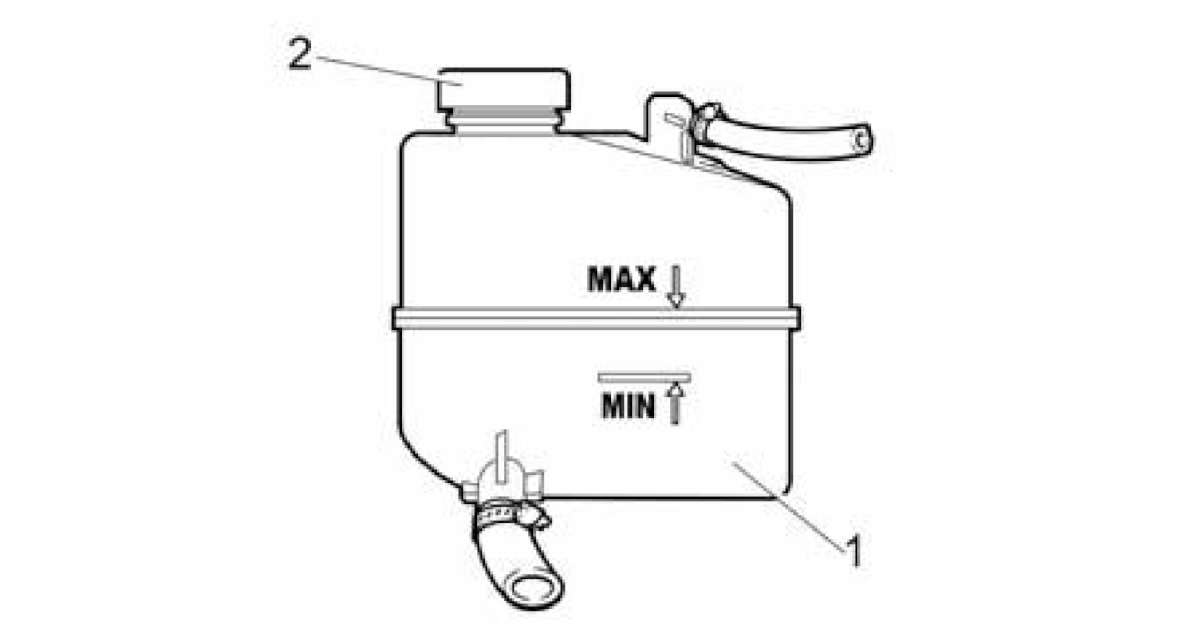

Проверку уровня охлаждающей жидкости в расширительном бачке 1 (рис. 51) проводите только на холодном двигателе. Уровень охлаждающей жидкости должен быть между метками MIN и MAX, нанесенными на корпусе расширительного бачка, который выполнен из полупрозрачного материала, позволяющего визуально контролировать уровень жидкости. В связи © естественным процессом испарения во время эксплуатации автомобиля уровень охлаждающей жидкости в расширительном бачке может понижаться. Доливку охлаждающей жидкости проводите через отверстие, закрываемое пробкой 2. «Узнайте, сколько антифриза заливать в расширительный бачок» (см. раздел «Заправочные объемы»). После доливки жидкости пробка должна быть плотно завернута, так как расширительный бачок при работающем и прогретом двигателе находится под давлением.

Тормозная система

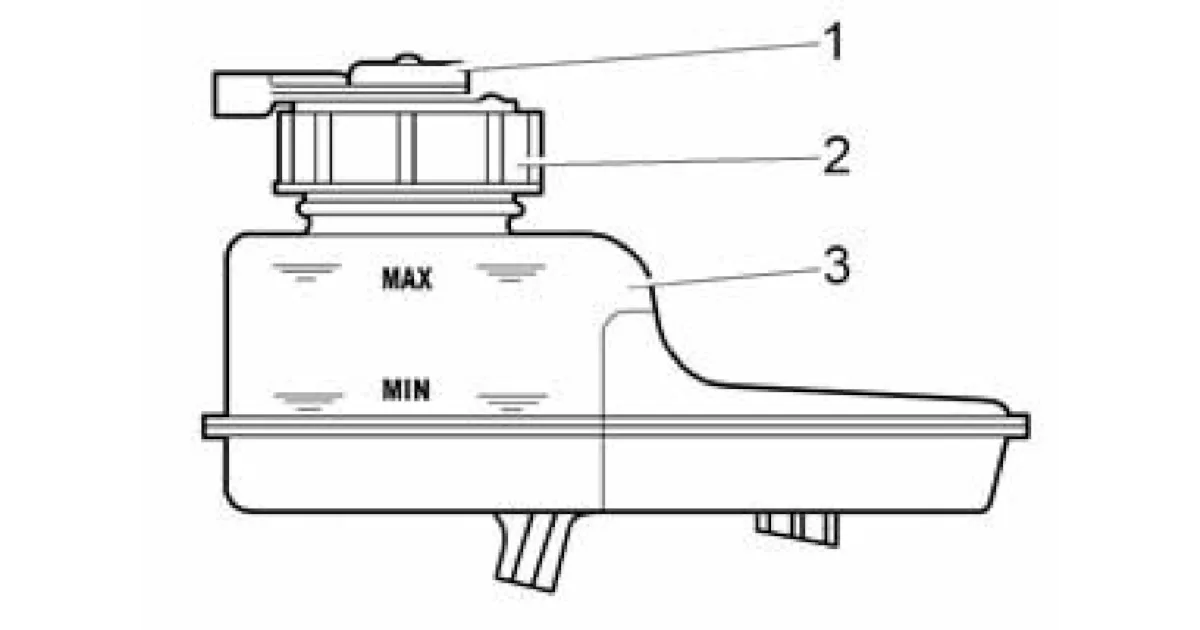

• Уровень тормозной жидкости в бачке 3 (рис. 52), установленном на главном тормозном цилиндре, проверяйте визуально по меткам на корпусе бачка, выполненного из полупрозрачной пластмассы. При снятой крышке 2 с датчиком 1 аварийного уровня тормозной жидкости и новых накладках тормозных колодок уровень тормозной жидкости должен быть на метке MAX. После установки крышки 2 с датчиком 1 уровень тормозной жидкости должен быть у нижней кромки заливной горловины бачка.
• «Узнайте, сколько тормозной жидкости заливать в бачок гидропровода тормозов» (см. раздел «Заправочные объемы»).
• Если гидропривод тормозов исправен, понижение уровня жидкости в бачке связано с износом накладок колодок тормозных механизмов. Понижение уровня жидкости до метки MIN косвенно свидетельствует об их предельном износе. В этом случае необходимо провести контроль состояния накладок, а доливать тормозную жидкость в бачок нет необходимости, так как при установке новых колодок уровень жидкости в бачке поднимется до нормального.
• Сигнализатор «Отказ тормоза» загорается, когда уровень тормозной жидкости в бачке опустится ниже метки MIN, что при частично. изношенных или новых накладках колодок тормозных механизмов говорит о потере герметичности системы и об утечке жидкости. Доливку жидкости в этом случае проводите только после восстановления герметичности системы у дилера LADA.
• Проверяя уровень тормозной жидкости в бачке, не забудьте также проверить исправность работы датчика аварийного уровня тормозной жидкости, для чего нажмите сверху на центральную часть защитного колпачка датчика 1 - при включенном зажигании в комбинации приборов должен загореться сигнализатор «Отказ тормоза» красным светом.

Система омыва стекол

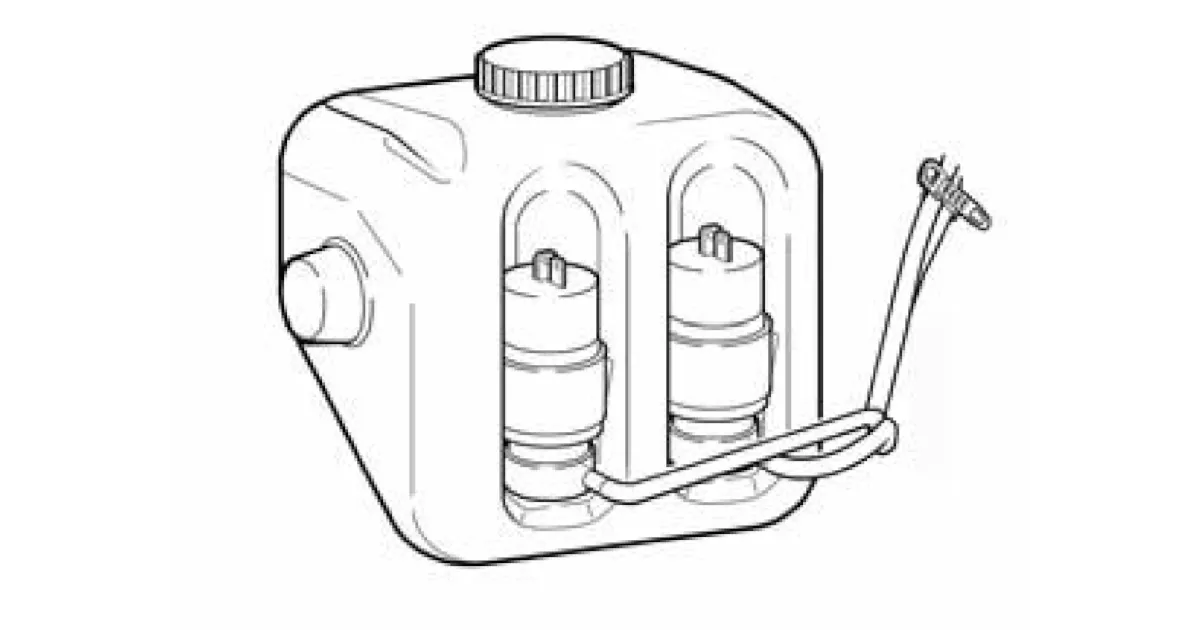

• В бачке (рис. 53) омывателей ветрового стекла и стекла задка постоянно должна быть стеклоомывающая жидкость, доливку жидкости осуществляйте через отверстие, закрываемое пробкой.
• «Узнайте, сколько стеклоомывающей жидкости заливать в Бачок омывателей» (см. раздел «Заправочные объемы»).
• В теплое время года допускается использовать чистую воду, а при отрицательной температуре окружающего воздуха применяйте только специальные стеклоомывающие жидкости.
• Замена щеток стеклоочистителей
• Для замены щеток стеклоочистителей проделайте следующие действия:
  • — поднимите рычаг стеклоочистителя с ветрового стекла;
  • — поверните щетку на оси вращения, расположив ее приблизительно перпендикулярно относительно рычага, предварительно сняв фиксацию щетки на рычаге (путем нажатия на выступ переходника между щеткой и рычагом), демонтировать щетку с рычага.
• Установку новой щетки проводите в обратном порядке.

Аккумуляторная батарея

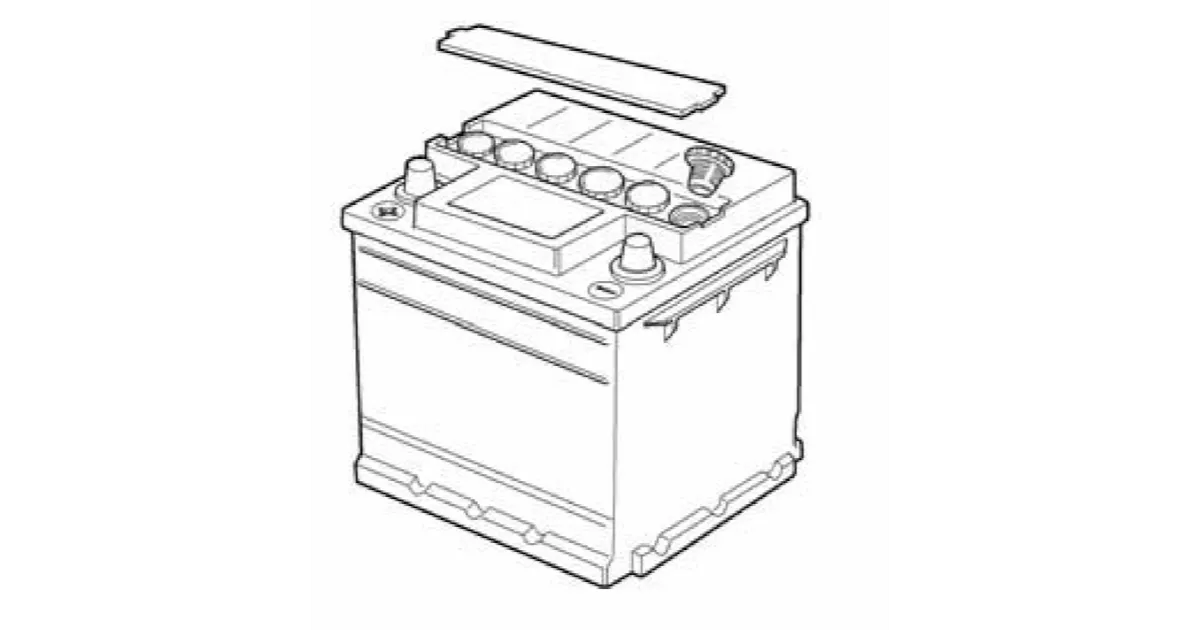

• Следите за уровнем электролита в аккумуляторной батарее; уровень электролита должен быть между метками MIN и MAX (рис. 54), нанесенными на полупрозрачный корпус батареи. Не допускается эксплуатация батареи с уровнем электролита ниже линии с меткой MIN.
• Если меток MIN и MAX на корпусе батареи нет или корпус непрозрачный, то уровень электролита должен быть на 10-15 мм выше верхнего края сепараторов.
• Не допускайте глубокого разряда аккумуляторной батареи, своевременно подзаряжая ее при необходимости.
• Если аккумуляторная батарея имеет индикатор плотности и уровня электролита («глазок»), то состояние батареи можно определить по его цвету:
  • «Глазок» зеленого цвета — уровень и плотность электролита в норме.
  • «Глазок» черного цвета — батарею необходимо зарядить.
  • «Глазок» белого цвета - уровень электролита ниже нормы.
• В вариантном исполнении при отсутствии «глазка» уровень заряда батареи можно определить по напряжению на выводах батареи: напряжение батареи (без нагрузки) должно быть не ниже 12,6 В (при температуре 25°С, это соответствует 75% уровню заряда).
• Следите за чистотой клемм и зажимов аккумуляторной батареи и за надежностью их соединения. Помните, что окисление клемм и зажимов, а также небрежное соединение вызывают искрение в месте ненадежного контакта, что может привести к отказу электронного оборудования автомобиля. Также не допускается проверять работоспособность генератора при работающем двигателе путем снятия зажимов с аккумуляторной батареи.
• При установке аккумуляторной батареи на автомобиль клеммы жгута проводов подсоединяйте к выводам аккумуляторной батареи в соответствии с указанной полярностью (положительные клеммы жгута и вывод аккумуляторной батареи по размеру больше отрицательных).
• При зарядке аккумуляторной батареи от внешнего зарядного устройства непосредственно на автомобиле обязательно отключите батарею от бортсети автомобиля.
