Блок предохранителей и реле салона LADA Largus находится в удобном и доступном месте, что позволяет легко добраться до него для замены или проверки предохранителей.
Это обеспечивает быстрый доступ в случае необходимости обслуживания или ремонта.
Знание расположения и назначения предохранителей в блоке салона LADA Largus позволяет быстро и эффективно диагностировать и устранять неисправности электрических систем автомобиля.
Регулярная проверка состояния предохранителей поможет избежать неожиданных поломок и обеспечит безопасность и комфорт во время эксплуатации автомобиля.
Если у вас возникли вопросы по поводу работы или замены предохранителей, обратитесь к руководству по эксплуатации вашего автомобиля или к квалифицированному специалисту.
При неисправности одного
из электроприборов, прежде всего, проверьте соответствующие предохранители.
Отсоедините крышку A,
используя выемку 1.
Чтобы определить нужные
предохранители, обратитесь
к этикетке на тыльной стороне
крышки A с указанием назначения предохранителей.
Основные предохранители и защищаемые цепи
1. F1 - 20A:
* Очиститель ветрового стекла
* Центральный блок кузовной электроники (очиститель ветрового стекла)
* Управление реле обогрева заднего стекла
2. F2 - 5A:
* Комбинация приборов
* Контроллер системы управления двигателем
* Управление реле топливного насоса
3. F3 - 10A:
* Дополнительный сигнал торможения
* Сигнал торможения (фонари задние)
4. F4 - 10A:
* Центральный блок кузовной электроники
* Диагностический разъем
* Антенна иммобилизатора
* Блок управления системой парковки
5. F9 - 10A и F10 - 10A:
* Ближний свет (блок-фара левая и правая соответственно)
6. F11 - 10A и F12 - 10A:
* Дальний свет (блок-фара левая и правая соответственно)
7. F13 - 30A:
* Электростеклоподъемники задних дверей
8. F14 - 30A:
* Электростеклоподъемники передних дверей
9. F15 - 10A:
* Блок управления антиблокировочной системой
10. F16 - 15A:
* Обогрев передних сидений
11. F17 - 15A:
* Звуковой сигнал основной и вспомогательный
12. F18 - 10A:
* Габаритные огни (блок-фара левая и фонарь задний левый)
* Фонарь освещения номерного знака
* Фонарь освещения вещевого ящика
13. F21 - 5A:
* Обогрев наружных зеркал
14. F26 - 5A:
* Блок управления системой надувных подушек безопасности
15. F27 - 20A:
* Очиститель заднего стекла
* Омыватель стекол (заднего/переднего)
* Свет заднего хода (фонарь задний правый)
* Звуковой сигнал непристегнутого ремня безопасности водителя
16. F28 - 15A:
* Центральный блок кузовной электроники (внутреннее освещение салона)
* Комбинация приборов
* Радиоаппарат
17. F30 - 20A:
* Центральный блок кузовной электроники (моторедукторы замков боковых дверей и двери задка)
Реле, расположенные в салоне
Реле К1 - 40А
Обогрев заднего стекла
ВНИМАНИЕ!
Не допускается применение предохранителей, отличающихся по номиналу силы тока от рекомендуемых.
Это может привести к отказам в работе
электрооборудования автомобиля, коротким замыканиям и возгоранию автомобиля.
Указан набор предохранителей для исполнения «люкс», в
зависимости от комплектации автомобиля отдельные предохранители и реле из данного набора могут быть не задействованы.
Неисправный предохранитель или реле определяется по
вышедшим из строя электрическим цепям.

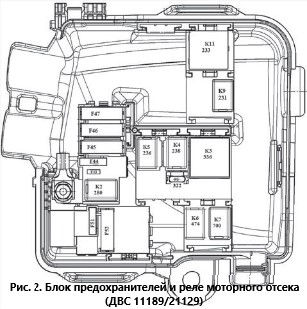

Некоторые системы защищены предохранителями,
находящимися в моторном
отсеке в блоке B.
Тем не
менее, ввиду затрудненного доступа рекомендуем
Вам обращаться для
замены этих предохранителей к дилеру LADA.
Проверьте соответствующий предохранитель и при
необходимости замените его обязательно новым, имеющим тот же номинал.
Предохранитель с большим значением номинального тока может вызвать перегрев электрической сети (риск возникновения пожара) в случае чрезмерного потребления электрической энергии оборудованием.
Основные предохранители и защищаемые цепи
1. F43 - 25A:
* Система управления газовым питанием (LPG)
2. F44 - 25A:
* Блок управления антиблокировочной системой (ABS)
3. F45 - 50A:
* Блок управления антиблокировочной системой (ABS)
4. F46 - 60A:
* Замок зажигания
* Защита бортовой сети
5. F47 - 60A:
* Защита бортовой сети
* Блок предохранителей в салоне (расположенные после выключателя зажигания)
6. F51 - 25A:
* Топливный насос
* Контроллер системы управления двигателем
* Реле вентилятора системы охлаждения двигателя
* Управление главным реле ЭСУД
* Реле муфты компрессора кондиционера
* Катушки зажигания (1-4 цилиндров для 21129), катушка зажигания 2×2 (11189)
* Датчики кислорода
* Клапан продувки адсорбера
* Клапан управления длиной впускной трубы (21129)
* Форсунки
* Датчик фаз (21129)
7. F52 - 40A:
* Вентилятор системы охлаждения двигателя
* Муфта компрессора кондиционера
Основные реле и защищаемые цепи
1. Реле K2 - 20A:
* Система газового питания
2. Реле K3 - 40A:
* Большая скорость электровентилятора радиатора
3. Реле K4 - 20A:
* Главное реле ЭСУД (электронной системы управления двигателем)
4. Реле K5 - 20A:
* Топливный насос
5. Реле K6 - 20A:
* Муфта компрессора кондиционера
6. Реле K7 - 20A:
* Малая скорость электровентилятора радиатора
7. Реле K9 - 20A:
* Противотуманные фары
8. Реле K11 - 40A:
* Электровентилятор отопителя
