Глава 5. Техническая характеристика автомобиля

Подробные технические характеристики автомобиля Chevrolet Niva

Техническая характеристика автомобиля

Основные параметры и размеры

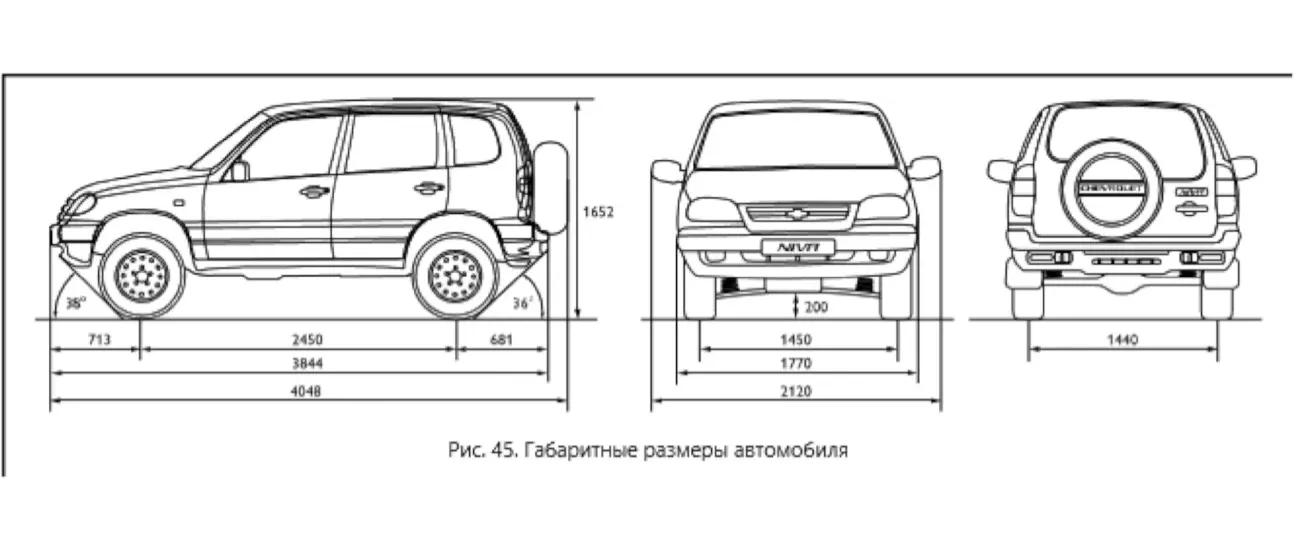

Габаритные размеры автомобиля Chevrolet Niva (рис. 45)
Рис. 45. Габаритные размеры автомобиля

Общие характеристики

Модель автомобиля ШЕВРОЛЕ НИВА
Тип кузова универсал
Схема компоновки с продольным расположением двигателя и постоянным приводом на все колёса
Количество мест (чел.) 5
Количество мест при полностью сложенных задних сиденьях (чел.) 2
Снаряжённая масса (кг) 1 400
Разрешённая максимальная масса (РММ, кг) 1 800
Дорожный просвет со снаряжённой массой и шинами 205/70R15 (мм) 200

Буксировка прицепа

Тип прицепа Полная масса (кг)
Не оборудованный тормозами 600
Оборудованный тормозами 1 200

Примечание: вертикальная нагрузка на шар тягово‑сцепного устройства в статическом состоянии должна быть в пределах 25–50 кг.

Характеристики двигателя

Модель двигателя ВАЗ-2123
Количество и расположение цилиндров 4 в ряд
Рабочий объём (л) 1,69
Диаметр цилиндра и ход поршня (мм) 82×80
Степень сжатия 9,3
Номинальная мощность (нетто) по ГОСТ 14846 (кВт) 58,5
Номинальная частота вращения коленчатого вала (мин⁻¹) 5 200
Максимальный крутящий момент по ГОСТ 14846 (Н·м) 127,5
Частота вращения при максимальном крутящем моменте (мин⁻¹) 4 000 ± 200
Минимальная частота вращения на режиме холостого хода (мин⁻¹) 850 ± 30
Система питания/зажигания ЭСУД (электронная система управления двигателем)
Марка бензина ГОСТ Р 51105 Премиум‑95 (АИ‑95)
Свечи зажигания А17ДВРМ

Эксплуатационные показатели

Максимальная скорость (км/ч) 140
Время разгона до 100 км/ч с переключением передач (с) 19
Расход топлива на 100 км пути при смешанном цикле (л) 10,8

Примечания:
** ЭСУД — электронная система управления двигателем.
*** Максимальная скорость замеряется по специальной методике.
**** Расход топлива получен при испытаниях по Директиве ЕС 93/116 и 99/100.

Габаритные размеры (мм, см. рис. 45)

Параметр Значение (мм)
Длина 4 048
Ширина 1 770
Высота 1 652
Колёсная база 2 450
Колея передних колёс 1 450
Колея задних колёс 1 440
Дорожный просвет 200
Минимальный радиус поворота 6 81

Дополнительные сведения

  • Автомобиль оснащён постоянным полным приводом.
  • Подвеска: передняя — независимая, задняя — зависимая.
  • Тормозная система: передние тормоза — дисковые, задние — барабанные.
  • Шины: рекомендуемый размер — 205/70 R15.
  • Объём топливного бака: 58 л.

Заправочные объёмы Chevrolet Niva

Таблица 7. Заправочные объёмы
Система Жидкость Объём, л
Топливный бак Бензин АИ‑92 или АИ‑95 58
Система охлаждения двигателя Антифриз 8,0
Система смазки двигателя (с фильтром) Моторное масло 3,75
Картер коробки передач (5‑ступенчатая МКПП) Трансмиссионное масло 1,6
Раздаточная коробка Трансмиссионное масло 0,79
Передний мост Трансмиссионное масло 1,15
Задний мост Трансмиссионное масло 1,3
Гидропривод сцепления Тормозная жидкость DOT‑4 0,15
Гидропривод тормозов Тормозная жидкость DOT‑4 0,5
Бачок омывателя ветрового стекла Незамерзающая жидкость 5,0
Бачок гидроусилителя руля Жидкость для ГУР (PSF) 1,7
* Объёмы указаны для полной замены жидкостей. При частичной замене могут отличаться.

Важные примечания

  • Используйте только рекомендованные производителем жидкости — это гарантирует надёжную работу систем.
  • При замене масел и жидкостей проверяйте состояние сливных и заливных пробок, при необходимости заменяйте уплотнительные кольца.
  • Тормозную жидкость и антифриз необходимо менять согласно регламенту ТО (обычно каждые 2–3 года).
  • Для системы охлаждения используйте антифриз с допуском для алюминиевых радиаторов.
  • В гидроусилитель руля заливайте только жидкость, рекомендованную производителем (PSF или аналоги).
  • При эксплуатации в условиях крайнего севера используйте зимние сорта жидкостей с более низкой температурой замерзания.

Основные регулировочные и контрольные параметры

Зазоры и ходы

Зазор между электродами свечи зажигания (мм) 1,00–1,15
Свободный ход рулевого колеса (в положении движения по прямой, не более, град) 5
Прогиб поликлинового ремня привода генератора при усилии 75 Н (мм) 3–17
Ход рычага стояночного тормоза (зубцов):
  • при регулировке: 7–9
  • при эксплуатации: 7–14

Толщина тормозных накладок

Передние тормоза (минимально допустимая толщина, мм) 1,5
Задние тормоза (минимально допустимая толщина, мм) 2,0

Примечание: нагрузка распределяется по салону автомобиля: по 75 кг на передних сиденьях и 75 кг по центру заднего сиденья.

Уровни жидкостей

Охлаждающая жидкость в расширительном бачке (при холодном двигателе) между метками «MAX» и «MIN»
Жидкость в бачке насоса гидроусилителя рулевого управления между рисками на щупе
Жидкость в бачке гидропривода тормозов (при снятой крышке и новых накладках тормозных колодок) до метки «MIN»
Жидкость в бачке гидропривода выключения сцепления на уровне нижних сдвоенных рисок; для выносного бачка — около нижней кромки хомута
Масло в картере двигателя между рисками указателя
Масло в картере коробки передач, переднем и заднем мостах до нижних кромок контрольных отверстий

Параметры углов установки колёс (под нагрузкой 2 250 Н / 225 кгс)

Параметр Значение
Схождение передних колёс (мм) 0 ± 1
Развал передних колёс (град) 0°30’ ± 30'
Продольный наклон оси поворота колеса (град) 3°40' ± 30'

Аккумуляторная батарея

Плотность электролита (6СТ–55, при 25 °C для умеренного климата, г/см³) 1,28

Паспортные данные автомобиля Chevrolet Niva

В этом разделе приведены основные паспортные данные автомобиля, необходимые для регистрации, технического осмотра и идентификации транспортного средства.

Расположение идентификационных номеров и табличек на Chevrolet Niva
Рис. 46. Расположение идентификационных номеров и табличек

На изображении показаны основные места нанесения идентификационных номеров: VIN на раме, номер двигателя на блоке цилиндров, паспортная табличка на стойке кузова.

Таблица 11. Паспортные данные Chevrolet Niva
Параметр Значение / Расположение
Идентификационный номер (VIN) Расположен: на раме автомобиля, в моторном отсеке, на табличке под лобовым стеклом
Пример: X9L212300C0000001
Номер двигателя Выбит: на блоке цилиндров с левой стороны, рядом с креплением коробки передач
Пример: 2123456789
Номер кузова Совпадает с VIN-номером
Номер шасси Выбит на раме автомобиля с правой стороны, в районе задней подвески
Модель и номер трансмиссии Указаны на табличке, прикреплённой к картеру коробки передач
Год выпуска Указывается в 10‑м символе VIN‑кода
Страна-изготовитель Россия
Завод-изготовитель АО «АВТОВАЗ», г. Тольятти
Категория транспортного средства M1G — легковой автомобиль повышенной проходимости
Тип кузова Пятидверный универсал
Количество мест 5 (включая водителя)
Экологический класс Евро‑5

Расположение идентификационных табличек

Основные места нанесения идентификационных номеров и табличек:

  1. VIN‑код: выбит на раме с правой стороны автомобиля, в районе передней двери, а также продублирован на табличке под ветровым стеклом.
  2. Номер двигателя: находится на блоке цилиндров слева, рядом с местом крепления коробки передач.
  3. Паспортная табличка: закреплена на центральной стойке кузова с правой стороны (видна при открытой передней правой двери).
  4. Табличка с данными по комплектации: расположена под капотом, на внутренней стороне капота или на перегородке моторного отсека.

Важные примечания

  • При регистрации ТС и прохождении ТО обязательно сверяйте VIN и другие номера с данными в документах.
  • Не допускайте механических повреждений мест нанесения номеров — это может привести к проблемам при регистрации.
  • При коррозии или повреждении номеров обратитесь в сервисный центр для восстановления маркировки.
  • Для проверки подлинности VIN можно использовать онлайн‑сервисы ГИБДД или специализированные базы данных.
  • Перед покупкой подержанного автомобиля проверьте соответствие номеров в ПТС и на автомобиле.
