Глава 2. Органы управления и приборы

Руководство по эксплуатации основных органов управления и приборов Chevrolet Niva

Панель приборов Chevrolet Niva

Панель приборов Chevrolet Niva с основными элементами управления и индикации

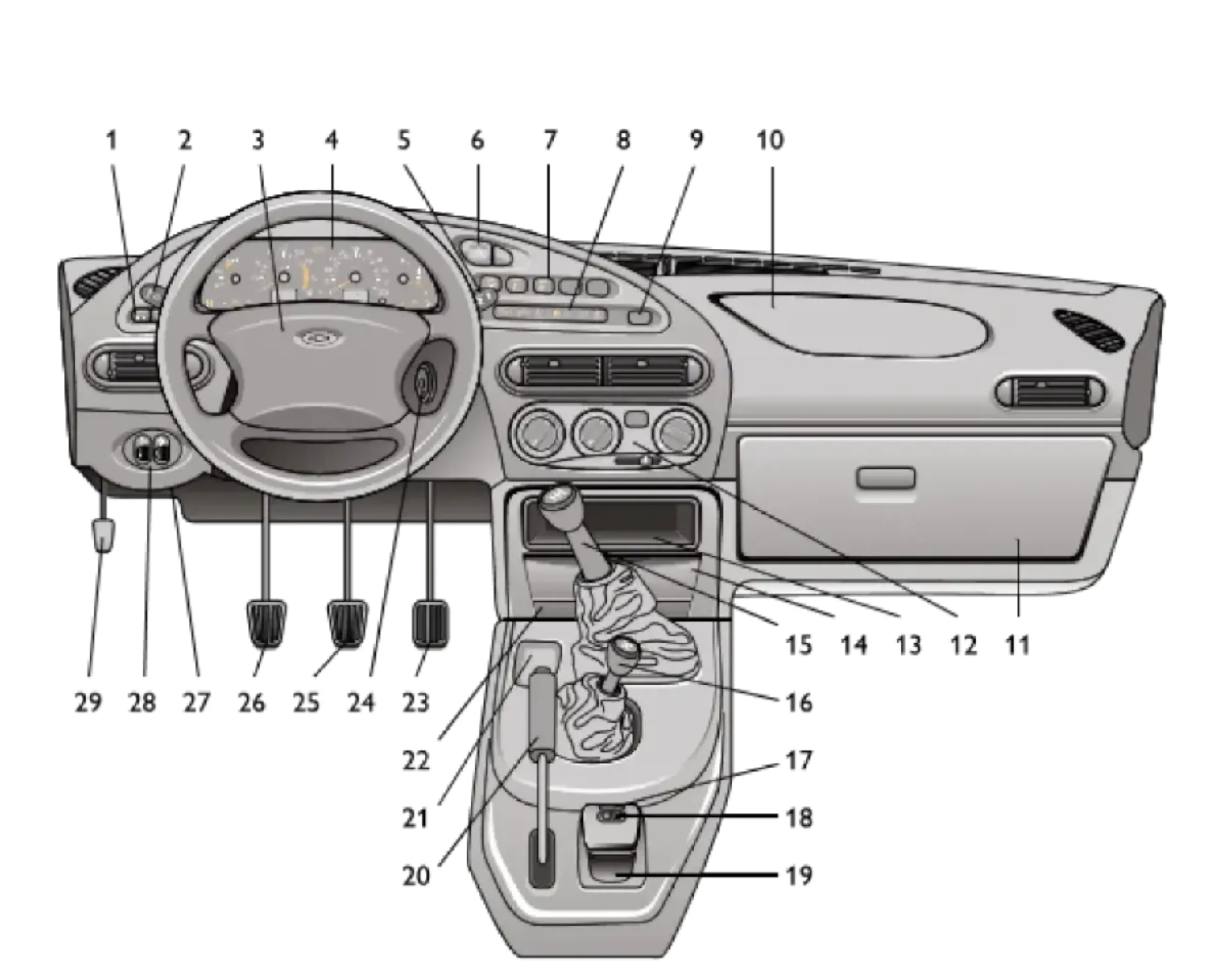

Рис. 16. Панель приборов Chevrolet Niva

Основные органы управления

Панель приборов включает следующие ключевые элементы управления (см. рис. 16):

  • 1. Переключатель наружного освещения — см. «Кнопочные выключатели».
  • 2. Рычаг переключателя указателей поворота и света фар — см. рис. 21.
  • 3. Выключатель звуковых сигналов.
  • 4. Комбинация приборов.
  • 5. Рычаг переключателя стеклоочистителей и омывателей стёкол — см. рис. 21.
  • 6. Выключатель аварийной сигнализации — см. «Кнопочные выключатели».
  • 7. Кнопочные выключатели — см. «Кнопочные выключатели».
  • 8. Блок контрольных ламп — см. рис. 20.
  • 9. Резерв — устанавливается заглушка.
  • 10. Заглушка или подушка безопасности (в зависимости от варианта исполнения).
  • 11. Вещевой ящик.

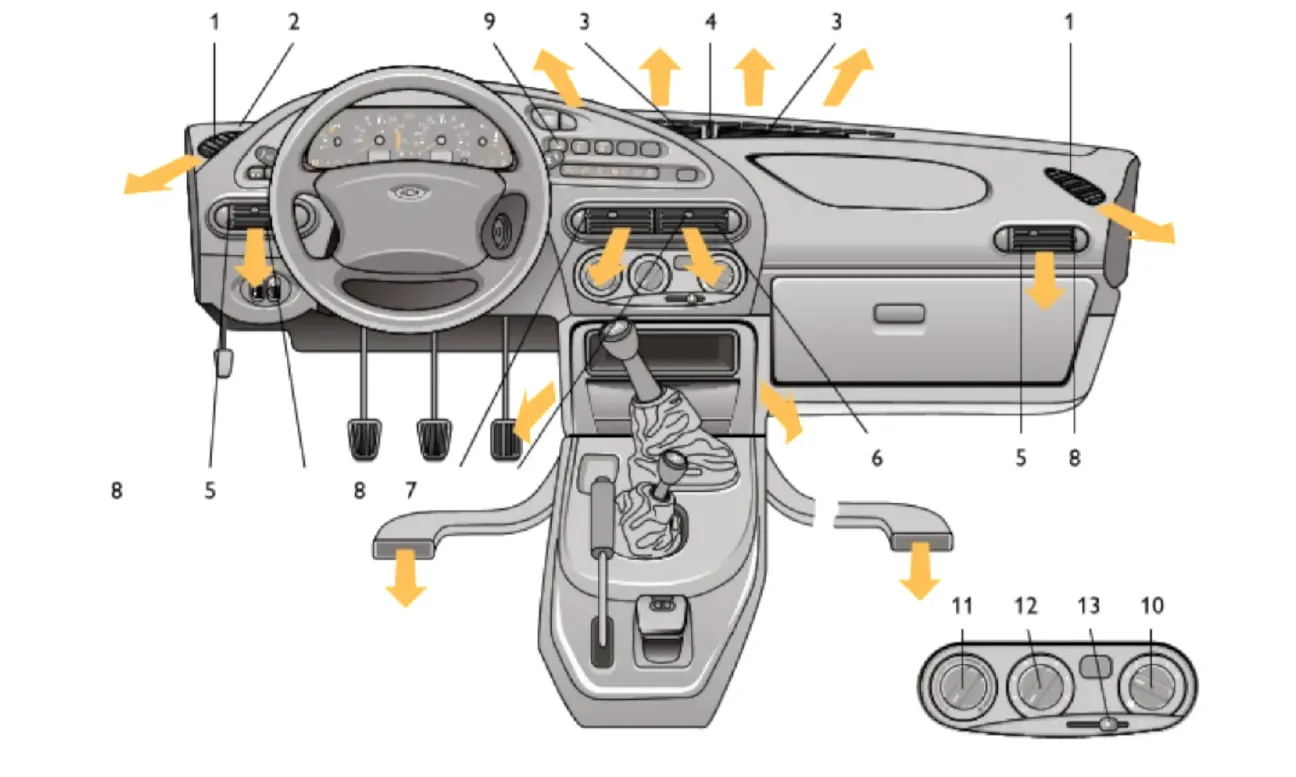

  • 12. Пульт управления системой вентиляции и отопления салона.
  • 13. Крышка гнезда радиоаппаратуры — предусмотрена установка оборудования по стандартам ISO 7736, DIN 75500 (только у авторизованных дилеров ЗАО «ДжиМ‑АВТОВАЗ»).
  • 14. Контейнер для мелких предметов.
  • 15. Рычаг переключения передач.
  • 16. Рычаг управления раздаточной коробкой.

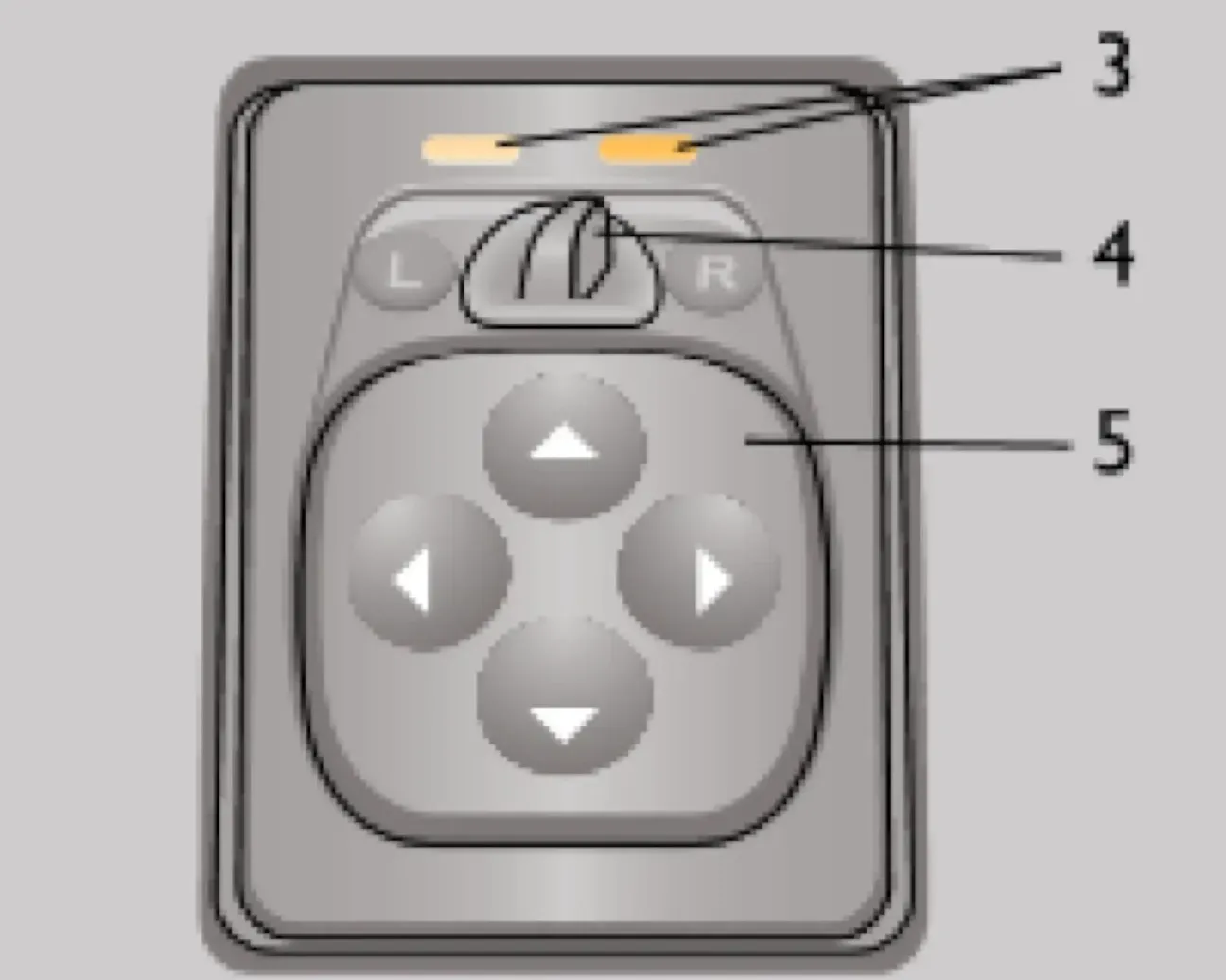

  • 17. Блок управления наружными зеркалами (в вариантном исполнении).
  • 18. Выключатели обогрева передних сидений (в вариантном исполнении): поддерживают температуру +25…\+31 °С, отключаются повторным нажатием или при выключении зажигания.
  • 19. Пепельница для задних пассажиров — выдвигается за верхний выступ, очищается нажатием на пружинный упор.
  • 20. Рычаг стояночного тормоза — для возврата в исходное положение нажмите кнопку в торце рукоятки.
  • 21. Ниша для мелких предметов.
  • 22. Крышка пепельницы и прикуриватель — при открытии крышки доступен прикуриватель (срабатывает через 20 секунд, подсветка включается с наружным освещением).
  • 23. Педаль акселератора.
  • 24. Выключатель зажигания — см. рис. 22.
  • 25. Педаль тормоза.
  • 26. Педаль сцепления.
  • 27. Крышка монтажного блока — см. рис. 36.

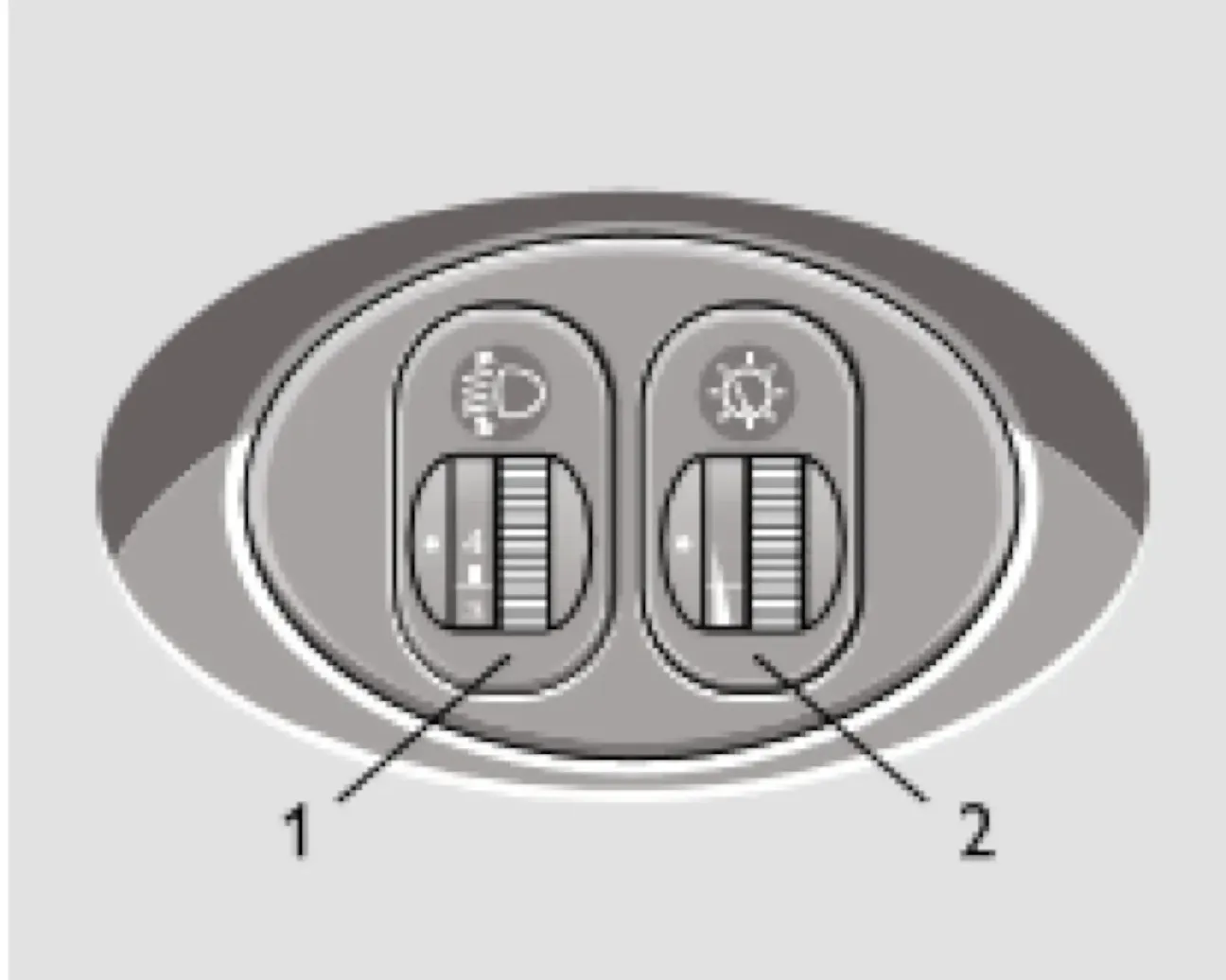

  • 28. Блок регуляторов — см. рис. 19.
  • 29. Рычаг привода замка капота.

Дополнительные элементы

  • Розетка 12 В — для подключения мобильных устройств и аксессуаров.
  • Крючки для одежды — в верхней части салона.
  • Освещение салона — плафон с ручным или автоматическим включением.
  • Зеркала заднего вида — внутреннее и наружные, с регулировкой из салона.
  • Солнцезащитные козырьки — защита от слепящего света.
  • Вещевые ящики и карманы — места для хранения мелких предметов.
Важные замечания
  • Не подключайте к прикуривателю устройства с потреблением тока более 10 А — это может привести к перегрузке цепи.
  • При обнаружении неисправностей в работе органов управления или приборов обратитесь в авторизованный сервисный центр.
  • Регулярно очищайте панель приборов от пыли и загрязнений мягкой тканью.
  • Избегайте попадания влаги на электрические компоненты панели приборов.
  • Перед началом движения убедитесь, что все органы управления функционируют исправно.
  • Не оставляйте подключённые устройства в прикуривателе на длительное время без присмотра.

Рекомендации по эксплуатации

  1. Проверяйте чёткость срабатывания рычагов и кнопок управления перед началом движения.
  2. Поддерживайте чистоту панели приборов — используйте мягкие чистящие средства без абразивных частиц.
  3. Следите за состоянием педалей управления — отсутствие заеданий и плавность хода критически важны для безопасности.
  4. При парковке оставляйте рычаг КПП в нейтральном положении, а стояночный тормоз — включённым.
  5. Периодически проверяйте уровень освещённости приборов и при необходимости регулируйте яркость.
  6. Соблюдайте правила использования полного привода — переключайте режимы только при остановленном автомобиле или на малой скорости.

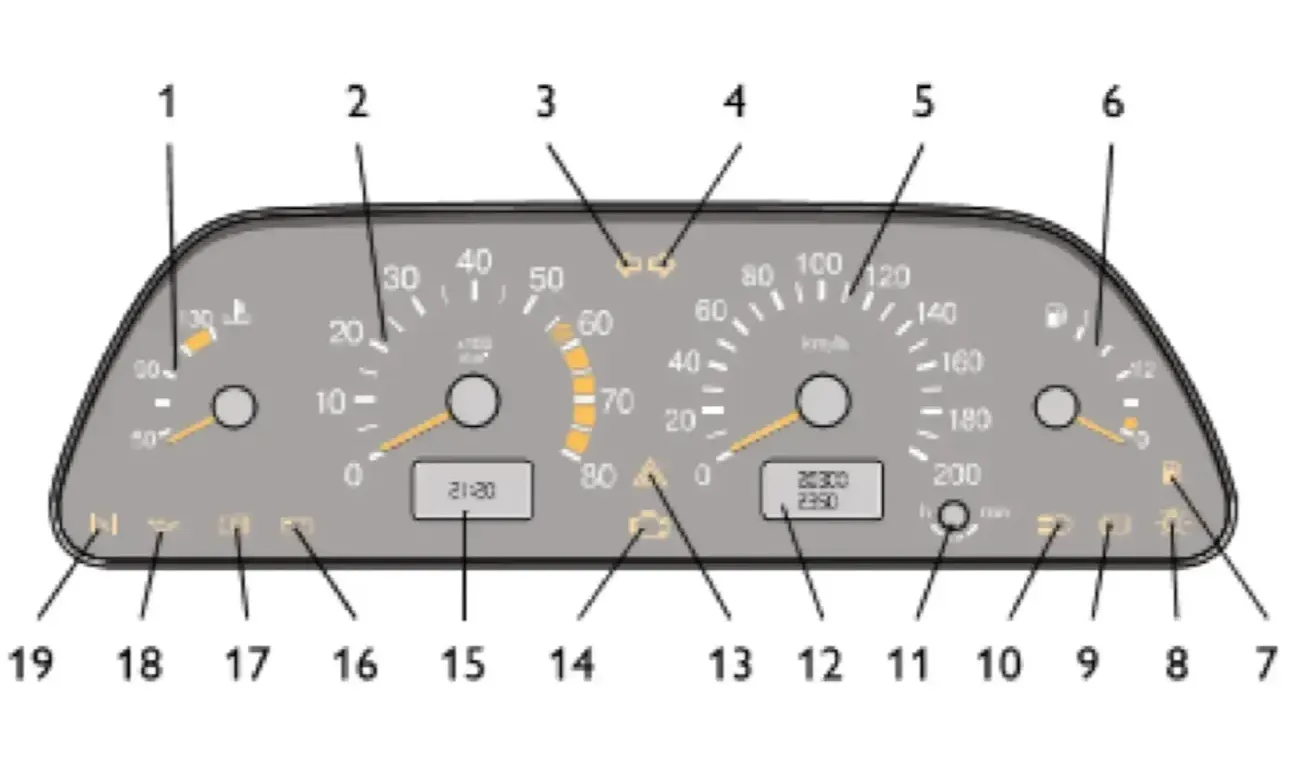

Комбинация приборов Chevrolet Niva с основными индикаторами и контрольными лампами
Рис. 17. Комбинация приборов

Основные приборы и индикаторы

На изображении комбинации приборов (рис. 17) лампы пронумерованы для удобства идентификации. Ниже представлена их подробная расшифровка.

1 Указатель температуры охлаждающей жидкости

Условия срабатывания: Отображается постоянно при включённом зажигании

Рекомендации: Контролировать зону шкалы (зелёная/жёлтая/красная)

2 Тахометр

Условия срабатывания: Отображается постоянно при включённом зажигании

Рекомендации: Следить за оборотами двигателя, избегать красной зоны

3 Левый указатель поворота
Левый указатель поворота Зелёный (мигающий)

Условия срабатывания: При включении левого поворотника

Рекомендации: Проверить синхронность мигания; при удвоенной частоте — заменить лампу

4 Правый указатель поворота
Правый указатель поворота Зелёный (мигающий)

Условия срабатывания: При включении правого поворотника

Рекомендации: Проверить синхронность мигания; при сбоях — заменить лампу

5 Спидометр

Условия срабатывания: Отображается постоянно при движении

Рекомендации: Соблюдать скоростной режим согласно ПДД

6 Указатель уровня топлива

Условия срабатывания: Отображается постоянно при включённом зажигании

Рекомендации: Следить за остатком топлива; заправляться при приближении к отметке «0»

7 Резерв топлива
Резерв топлива: оранжевый индикатор Оранжевый

Условия срабатывания: При остатке ~7–9,5 л в баке

Рекомендации: Заправиться как можно скорее

8 Габаритные огни
Габаритные огни: зелёный индикатор Зелёный

Условия срабатывания: При включении габаритного света

Рекомендации: Убедиться, что габариты горят по периметру; проверить лампы при неравномерном свечении

9 Тормозная система
Тормозная система: красный индикатор Красный

Условия срабатывания: Уровень тормозной жидкости ниже отметки «MIN» или неисправность системы

Рекомендации: Немедленно остановиться, проверить уровень жидкости; при необходимости долить. Если проблема не устранена — обратиться в сервис

10 Дальний свет фар
Дальний свет: синий индикатор Синий

Условия срабатывания: При включении дальнего света

Рекомендации: Использовать согласно ПДД: не ослеплять встречных водителей, переключаться на ближний свет при приближении

11 Кнопка сброса показаний

Условия срабатывания: При нажатии

Рекомендации: Удерживать >5 с для сброса суточного пробега (на остановленном авто). Обнуление также происходит при снятии клеммы АКБ

12 Индикатор суточного пробега
Белый

Условия срабатывания: Отображается постоянно (нижняя строка дисплея)

Рекомендации: Сбросить удержанием кнопки 11 >5 с (на остановленном авто). Обнуление при снятии клеммы АКБ

13 «Проверьте двигатель»
Проверьте двигатель: оранжевый индикатор Оранжевый

Условия срабатывания: Кратковременно горит при самотестировании после включения зажигания. При постоянном горении или мигании — неисправность двигателя

Рекомендации: Прекратить движение, если индикатор мигает. Обратиться в сервис для диагностики и устранения неисправности

14 Аварийная сигнализация
Аварийная сигнализация: красный мигающий индикатор Красный (мигающий)

Условия срабатывания: При нажатии кнопки «аварийка»

Рекомендации: Все поворотники мигают синхронно — сигнал аварийной остановки. Убедиться, что лампы работают корректно

15 Индикатор времени/температуры
Белый

Условия срабатывания: Отображается постоянно

Рекомендации: Настроить время кнопкой 11 (см. руководство). При t < +2 C сначала показываются часы; при t < +2 C — сначала часы (3 с), затем температура (первые 10 с — мигание)

16 Заряд аккумулятора
Заряд АКБ: красный индикатор Красный

Условия срабатывания: При включении зажигания (гаснет после пуска) или при неисправности генератора

Рекомендации: Проверить ремень генератора, контакты, уровень заряда АКБ. При постоянном горении — прекратить движение и обратиться в сервис. Нормальное напряжение бортовой сети: 13,8–14,5 В

17 Ручной тормоз
Стояночный тормоз: красный индикатор Красный

Условия срабатывания: При поднятом рычаге стояночного тормоза

Рекомендации: Опустить рычаг перед началом движения. Индикатор может гореть при низком уровне тормозной жидкости

18 Давление масла
Давление масла: красный индикатор Красный

Условия срабатывания: При низком давлении в системе смазки (ниже 0,3 кгс/см²)

Рекомендации: Немедленно остановить двигатель! Проверить уровень масла щупом. При необходимости долить масло до нормы (между отметками «MIN» и «MAX»). Если проблема сохраняется — не запускать двигатель, вызвать эвакуатор. Нормальное давление масла: на холостых оборотах — 0,8–1 кгс/см², при 3000 об/мин — 3–4 кгс/см²

19 Воздушная заслонка карбюратора
Воздушная заслонка карбюратора: оранжевый индикатор Оранжевый

Условия срабатывания: Для карбюраторных двигателей: при включённой воздушной заслонке. Для впрысковых: может не использоваться

Рекомендации: Для карбюраторов: следить за положением заслонки при холодном пуске. Для впрыска: игнорировать (если не указано иное)

Рекомендации по интерпретации показаний

  • При запуске двигателя все контрольные лампы должны кратковременно загореться (режим самодиагностики), затем погаснуть.
  • Если какая‑либо лампа не гаснет или загорается во время движения — примите меры согласно инструкции.
  • Не игнорируйте сигналы о низком давлении масла или перегреве двигателя — это может привести к серьёзной поломке.
  • Регулярно сверяйте показания спидометра с реальной скоростью (например, по GPS) для выявления возможных погрешностей.
  • Следите за показаниями температуры охлаждающей жидкости, особенно в жаркую погоду или при движении в горах.

Регулировка положения рулевого колеса

Рулевое колесо Chevrolet Niva регулируется по углу наклона для обеспечения комфортного положения водителя.

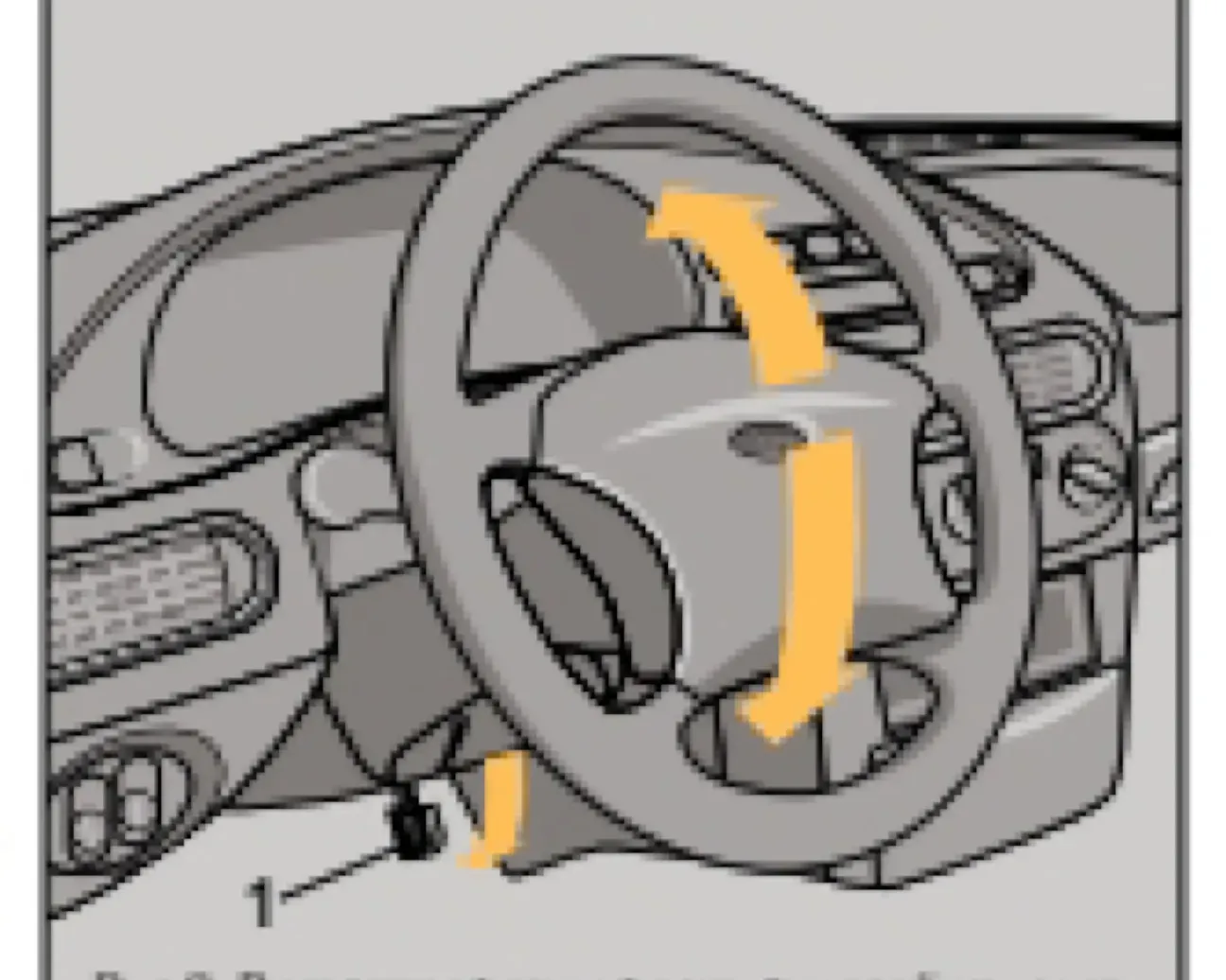

Рукоятка регулировки рулевой колонки Chevrolet Niva
Рис. 8. Рукоятка регулировки рулевой колонки

Порядок регулировки

  1. Остановите автомобиль и включите стояночный тормоз.
  2. Найдите рукоятку регулировки под рулевой колонкой (обычно расположена слева).
  3. Опустите блокирующую рукоятку вниз — это освободит механизм фиксации руля.
  4. Установите рулевое колесо в желаемое положение по углу наклона.
  5. Зафиксируйте рулевую колонку, переместив рукоятку в крайнее верхнее положение.

Рекомендации

  • Оптимальное положение: руки на руле в положении «9 и 3 часа» слегка согнуты в локтях.
  • Руль не должен загораживать показания приборов.
  • При правильной регулировке сохраняется полный обзор приборной панели.
  • Не затягивайте рукоятку фиксации слишком сильно — это может привести к повреждению механизма.

Выключатель зажигания

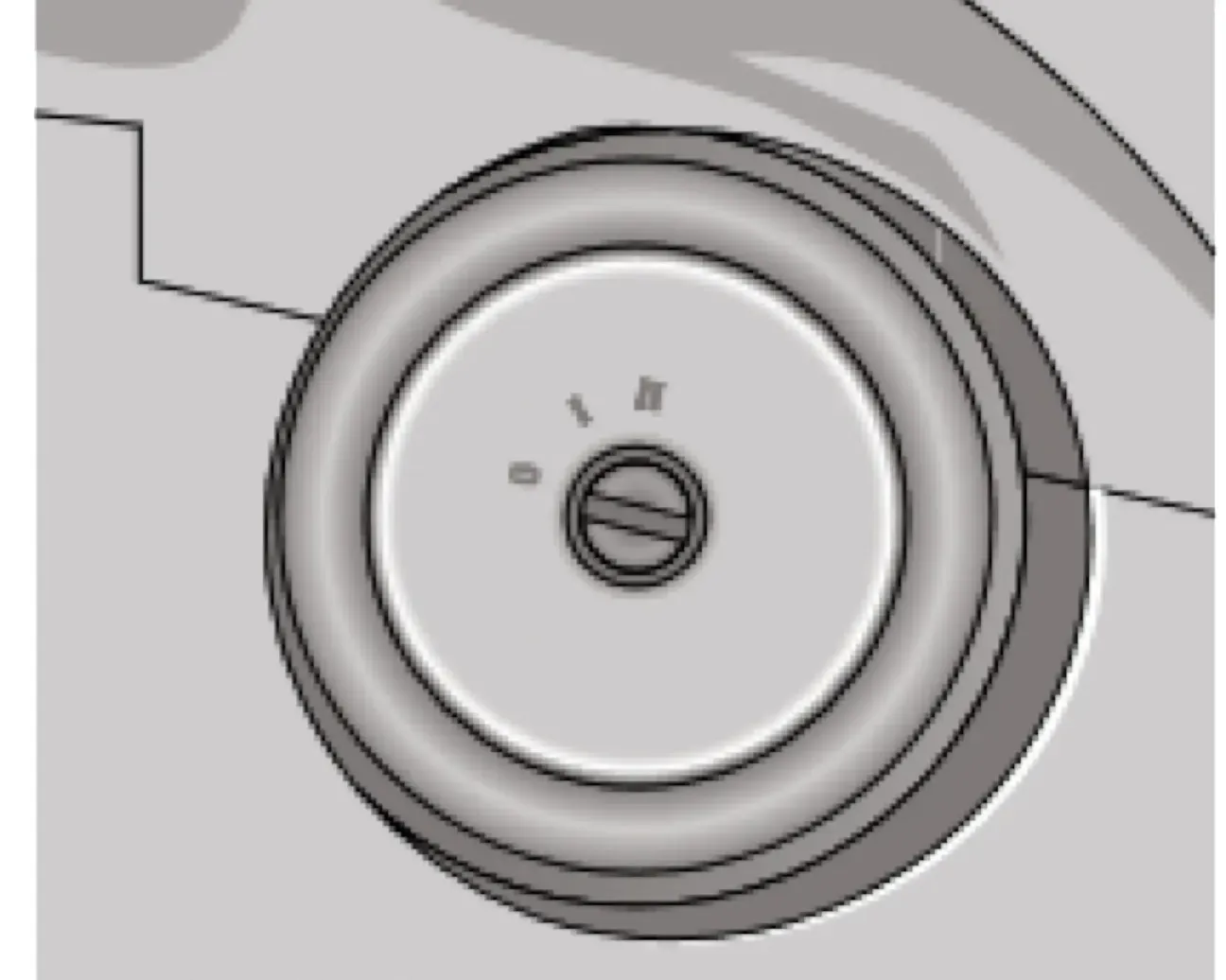

Выключатель зажигания Chevrolet Niva
Рис. 22. Выключатель зажигания

Выключатель зажигания имеет четыре положения ключа:

Положение Обозначение Функции
0 (Выключено) LOCK Все системы отключены, руль заблокирован, ключ можно извлечь.
При вынутом ключе срабатывает механизм противоугонного устройства.
Для полного блокирования вала рулевого управления поверните руль вправо или влево до щелчка.
I (Зажигание) ON Включено зажигание, ключ не вынимается.
Питание подаётся на вспомогательные системы (аудио, прикуриватель).
II (Стартер) START Активируется стартер для запуска двигателя.
Положение не фиксированное: при снятии нагрузки ключ возвращается в положение I.
Есть блокировка, препятствующая включению стартера при работающем двигателе.

Правила использования

  • Для запуска двигателя поверните ключ в положение START и отпустите после запуска.
  • Для повторного пуска после неудачной попытки переведите ключ из положения I в положение 0, затем снова включите стартер.
  • Не оставляйте ключ в положении ACC на длительное время при неработающем двигателе — это разряжает аккумулятор.
  • Перед извлечением ключа убедитесь, что автомобиль припаркован и включён стояночный тормоз.

Сигналы зуммера

  • Оставленный ключ: если зажигание выключено, при открывании двери водителя зуммер издаёт прерывистый звуковой сигнал (трель), если в замке зажигания оставлен ключ.
  • Включённые габаритные огни: если зажигание выключено и ключ вынут из замка, при открывании двери водителя зуммер издаёт два звуковых сигнала, если остались включёнными лампы габаритных огней.

Как выключить противоугонное устройство

  1. Вставьте ключ в выключатель зажигания.
  2. Слегка поворачивая рулевое колесо вправо‑влево, переведите ключ в положение I.

Иммобилайзер Chevrolet Niva (АПС‑6)

Иммобилайзер — электронная система, предотвращающая несанкционированный запуск двигателя. В комплект входят два ключа зажигания со встроенными транспондерами:

Типы ключей

  • Рабочий ключ — с полностью чёрной головкой. Используется для повседневных поездок, снимает систему с охраны.
  • Обучающий ключ — с чёрной головкой и вставкой красного цвета на торце. Помимо снятия охраны, имеет функцию обучения новых рабочих ключей (можно обучить до двух ключей).

Принцип работы

Система распознаёт специальный чип в ключе зажигания. Двигатель запустится только при использовании оригинального ключа.

  • Индикация: контрольная лампа иммобилайзера мигает при выключенном зажигании (нормальный режим).
  • При включении зажигания: лампа гаснет через 2–3 секунды — система готова к запуску.
  • Если лампа мигает постоянно: система обнаружила ошибку или используется неоригинальный ключ.

Индикация в блоке контрольных ламп

  1. Если система не активизирована: после включения зажигания индикатор горит 15 секунд, затем гаснет. Требуется обратиться к дилеру ЗАО «Джи Эм–АВТОВАЗ» для активизации.
  2. Если индикатор мигает 15 секунд и подаются звуковые сигналы: система неисправна. Требуется обращение к дилеру.
  3. При использовании обучающего ключа: индикатор мигает 6 секунд при каждом выключении зажигания.

Важные предупреждения

  • Для устойчивого считывания кода не крепите два и более ключа зажигания на одном кольце.
  • Противоугонная система снимается с охраны при включении и встаёт на охрану при выключении зажигания.

Действия при неисправности

  1. Попробуйте использовать запасной ключ.
  2. Убедитесь, что ключ не повреждён и находится в хорошем состоянии.
  3. Проверьте заряд батареи в ключе (если есть).
  4. В случае замены неисправной системы или контроллера управления двигателем используйте обучающий ключ для восстановления работоспособности.
  5. Если проблема сохраняется, обратитесь в авторизованный сервисный центр.

Подрулевые переключатели Chevrolet Niva

На автомобиле установлены два подрулевых переключателя: левый и правый. Каждый отвечает за управление различными системами освещения и стеклоочистителями.

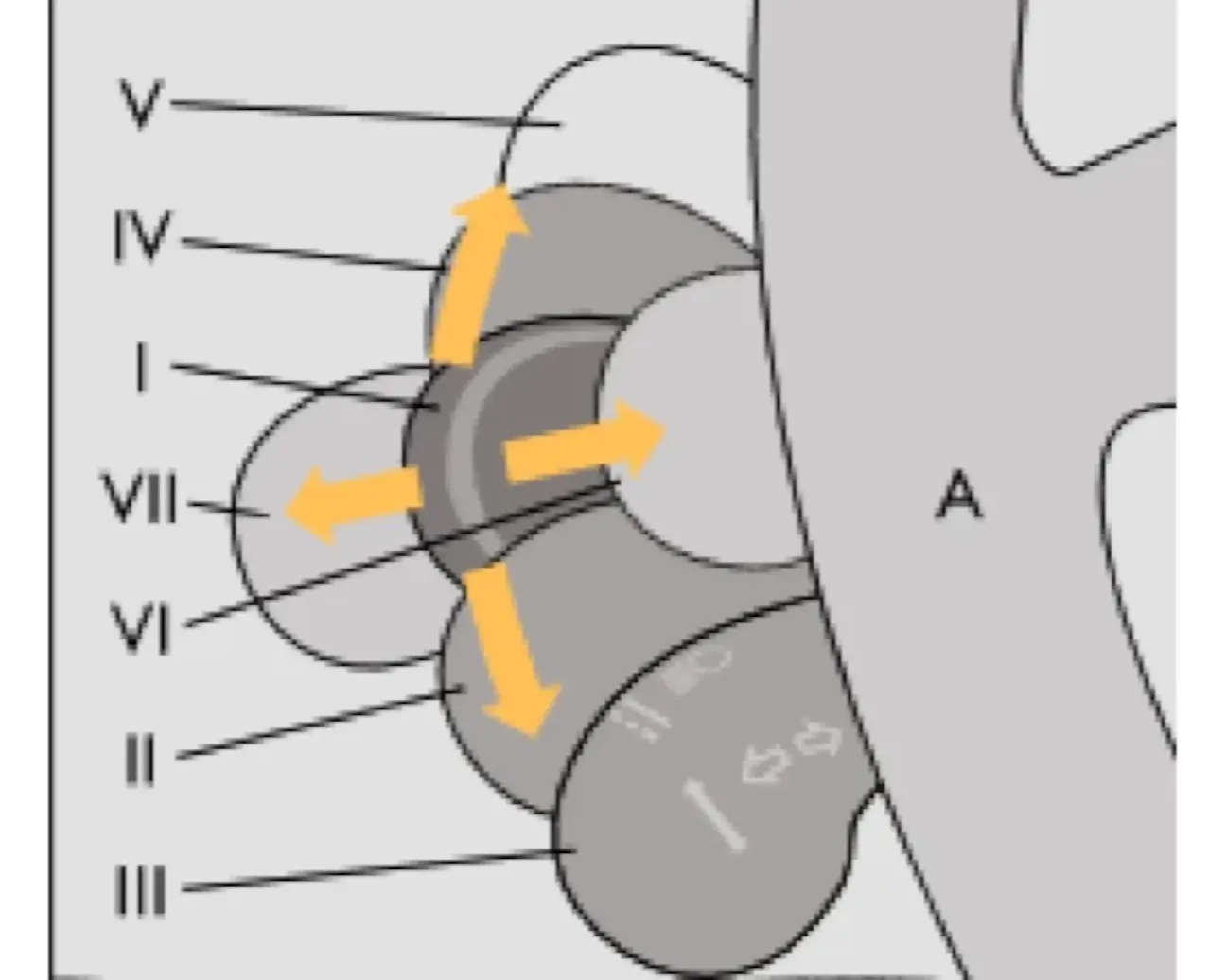

Левый подрулевой переключатель Chevrolet Niva с элементами управления светом и указателями поворота
Рис. 21А. Левый подрулевой переключатель

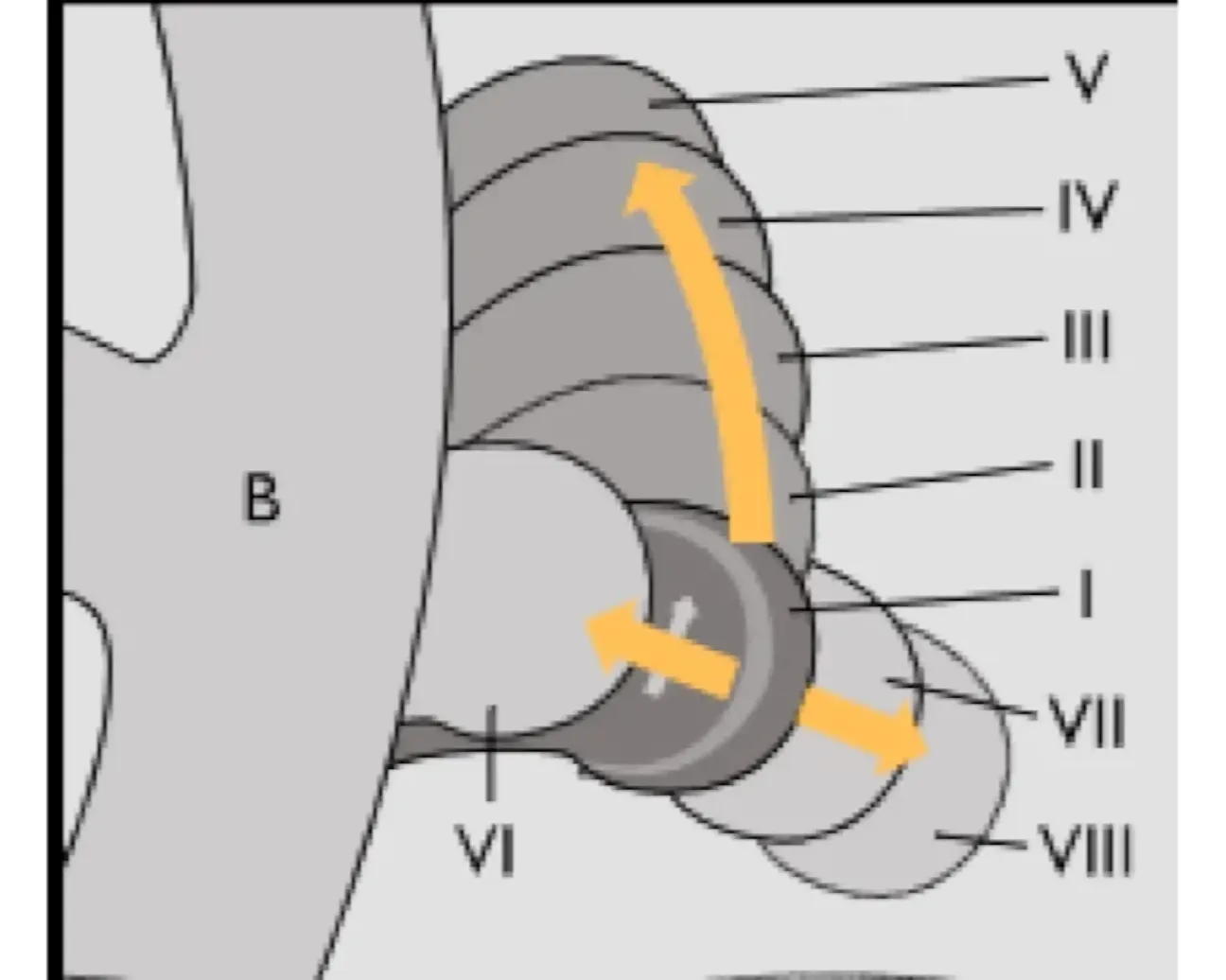

Правый подрулевой переключатель Chevrolet Niva с элементами управления стеклоочистителями и омывателями
Рис. 21B. Правый подрулевой переключатель

Левый подрулевой переключатель (рис. 21А)

Функции при включённом зажигании:
  • I: указатели поворота выключены; включён ближний свет фар, если включено наружное освещение.
  • II: включены указатели левого поворота (не фиксированное положение).
  • III: включены указатели левого поворота (фиксированное положение).
  • IV: включены указатели правого поворота (не фиксированное положение).
  • V: включены указатели правого поворота (фиксированное положение).
  • VI (на себя): включён дальний свет фар независимо от положения переключателя наружного освещения (не фиксированное положение).
  • VII (от себя): включён дальний свет фар, если переключателем наружного освещения подано напряжение на фары (фиксированное положение).

Правый подрулевой переключатель (рис. 21B)

Функции при включённом зажигании:
  • I: очистители и омыватели стёкол выключены.
  • II: включён прерывистый режим работы очистителя ветрового стекла (не фиксированное положение).
  • III: включён прерывистый режим работы очистителя ветрового стекла (фиксированное положение).
  • IV: включена малая скорость очистителя ветрового стекла.
  • V: включена большая скорость очистителя ветрового стекла.
  • VI (на себя): включён омыватель ветрового стекла (не фиксированное положение).
  • VII: включён очиститель заднего стекла (фиксированное положение).
  • VIII: дополнительно включается омыватель заднего стекла (не фиксированное положение).

Рекомендации по использованию

  • Не удерживайте омыватель дольше 3–5 секунд — это может привести к переполнению бачка.
  • В зимний период перед включением стеклоочистителей убедитесь, что щётки не примёрзли к стеклу.
  • При загрязнении ветрового стекла сначала используйте омыватель, затем включайте стеклоочистители.
  • Периодически проверяйте уровень омывающей жидкости в бачке.
  • Если стеклоочистители работают с рывками или оставляют разводы, замените резиновые ленты щёток.
  • Следите за чёткостью фиксации положений переключателей — при появлении люфта обратитесь в сервис.

На панели приборов и центральной консоли расположены клавишные выключатели для управления вспомогательными системами автомобиля. При включённом наружном освещении символика клавиш подсвечивается.

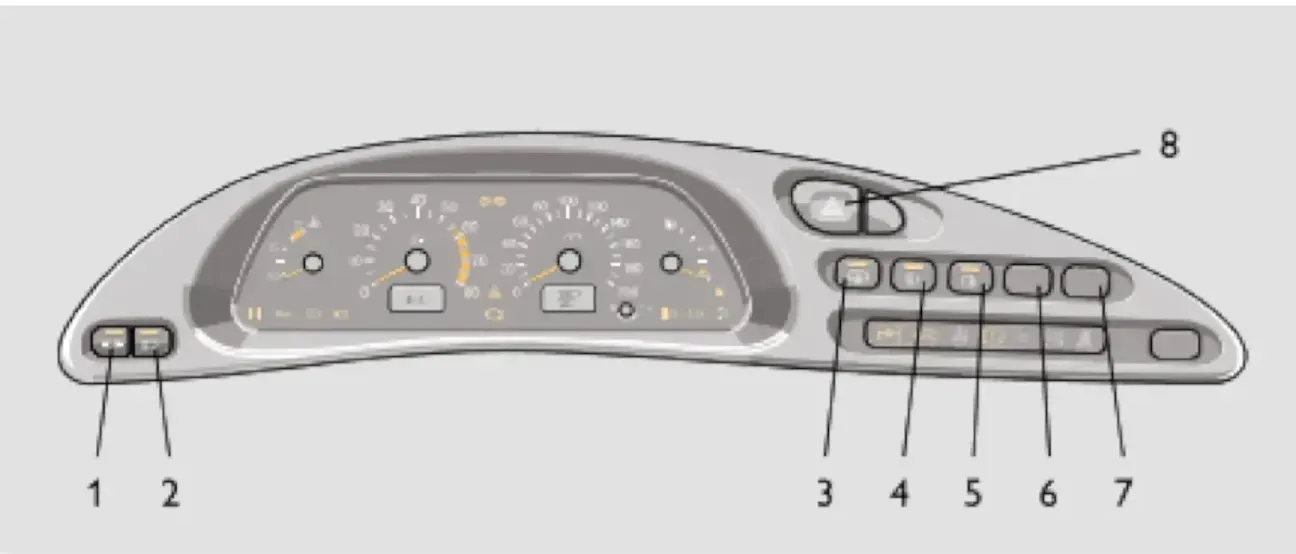

Щиток приборов Chevrolet Niva с расположением клавишных выключателей
Рис. 18. Щиток приборов: расположение клавишных выключателей

Клавишные выключатели Chevrolet Niva

1 Выключатель габаритных огней
Выключатель габаритных огней
  • Управление: Последовательное нажатие на клавишу
  • Сигнализатор: Загорается в самой клавише при включении
  • Особенность: Механически связан с выключателем света фар
2 Выключатель света фар
Выключатель света фар
  • Функция: Включение фар
  • Условие включения: Только после включения габаритных огней
  • Блокировка: Невозможность выключения габаритных огней при включенных фарах
3 Выключатель обогрева заднего стекла
Выключатель обогрева заднего стекла
  • Управление: Нажатие на клавишу для включения, повторное нажатие — для отключения
  • Сигнализатор: Световой индикатор в клавише
  • Автоотключение: Через 10–15 минут
4 Выключатель передних противотуманных фар
Выключатель передних противотуманных фар
  • Условия включения: При включенных габаритных огнях и ограниченной видимости (туман, снег и т. д.)
  • Отключение: Повторным нажатием на клавишу
  • Сигнализатор: Индикатор в клавише гаснет при отключении
5 Выключатель задних противотуманных огней
Выключатель задних противотуманных огней
  • Условия включения: При включенных фарах
  • Автоотключение: При выключении зажигания
  • Сигнализатор: Индикатор в клавише показывает состояние
6 Выключатель фароочистки
Выключатель фароочистки
  • Исполнение: Устанавливается на автомобилях с фароочисткой и фароомывом
  • Положение: Нефиксированное — требуется удержание кнопки
  • Условие работы: При включённом свете фар
  • Функция: Одновременно включает омыватели и очистители фар
  • Особенность: Работает только при удержании клавиши в нажатом положении
7 Резерв
Резервный выключатель
  • Статус: Не используется (запасной выключатель)
  • Назначение: Может быть задействован для дополнительных функций в специальных комплектациях
  • Внешний вид: Соответствует дизайну остальных клавишных выключателей
8 Выключатель аварийной сигнализации
Выключатель аварийной сигнализации
  • Функция: Включение мигающего света всех указателей поворота
  • Управление: Нажатие на клавишу для включения, повторное нажатие — для отключения
  • Сигнализатор: Световой индикатор в клавише мигает вместе с указателями поворота
  • Особенности: Работает при любом положении ключа зажигания

Регуляторы управления системами автомобиля

Регуляторы позволяют плавно настраивать работу различных систем автомобиля.

Блок регуляторов Chevrolet Niva (рис. 19)
Рис. 19. Блок регуляторов

Электрокорректор фар

Позволяет регулировать угол наклона пучка света фар в зависимости от загрузки автомобиля, чтобы не ослеплять водителей встречного транспорта.

  • Положение 1: Один водитель или водитель с пассажиром на переднем сиденье.
  • Положение 2: Все места заняты.
  • Положение 3: Все места заняты плюс груз в багажном отделении не более 75 кг.
  • Положение 4: Один водитель плюс груз в багажном отделении не более 100 кг.

Принцип работы: Совмещение неподвижной метки и цифры на регуляторе обеспечивает соответствующую регулировку фар.

Регулятор освещения приборов

Расположен слева от рулевой колонки. При включённом наружном освещении вращением регулятора регулируется:

  • Яркость подсветки приборной панели.
  • Подсветка символов клавиш выключателей.
  • Яркость шкалы пульта управления вентиляцией и отоплением салона.

Управление:

  • Вращение по часовой стрелке — увеличение яркости.
  • Вращение против часовой стрелки — уменьшение яркости.

Блок контрольных ламп приборной панели

Контрольные лампы информируют водителя о состоянии систем автомобиля и возможных неисправностях.

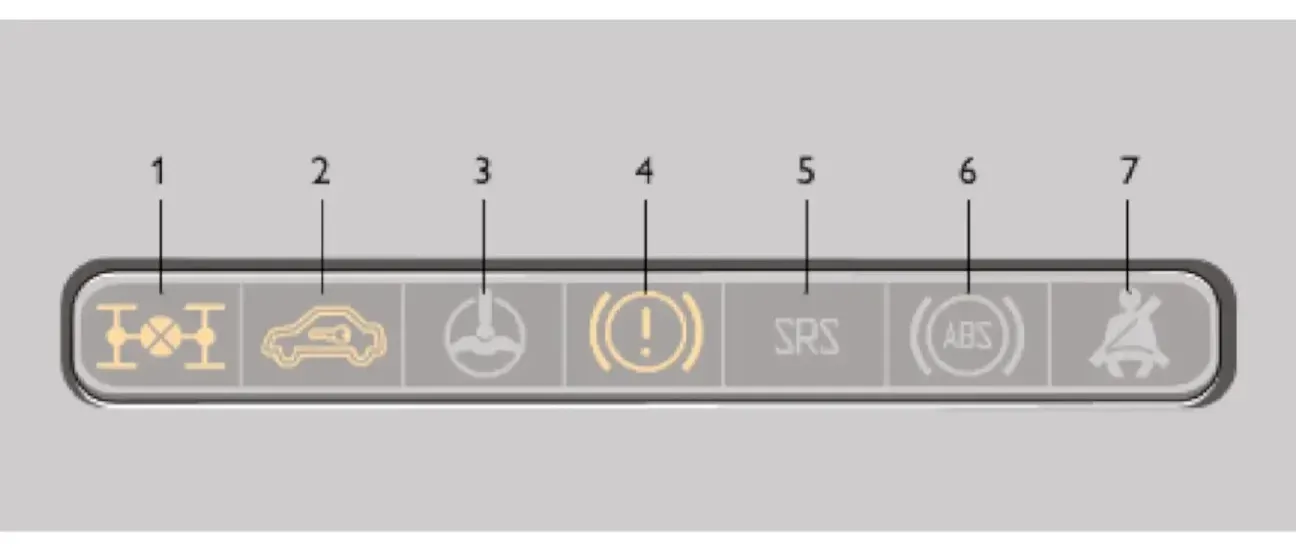

Блок контрольных ламп Chevrolet Niva с обозначением всех индикаторов
Рис. 20. Блок контрольных ламп
Лампа Цвет Когда горит Что означает
Блокировка дифференциала Зелёная Горит при блокировании межосевого дифференциала в раздаточной коробке Подтверждает включение блокировки дифференциала
Иммобилайзер Оранжевая Мигает при включении зажигания на автомобилях с противоугонной системой Отображает состояние электронного блока (иммобилизатора)
Уровень жидкости в бачке гидропривода тормозов Красная Горит постоянным красным светом при уровне жидкости ниже допустимого предела Указывает на расход жидкости или повреждение тормозной системы
Стояночный тормоз / Тормозная система Оранжевая При включённом ручнике или недостаточном уровне тормозной жидкости Проверьте положение ручника и уровень жидкости в бачке
SRS (подушки безопасности) Оранжевая После самодиагностики не гаснет Неисправность системы пассивной безопасности (подушек безопасности)
ABS (антиблокировочная система) Оранжевая Загорается на 3 секунды при включении зажигания (режим самотестирования), затем гаснет. В движении загорается при работе системы или при неисправности Отображает работу системы ABS или сигнализирует о неисправности (если горит постоянно)
Индикатор непристёгнутого ремня безопасности Жёлтая
  • Мигает в течение 90 секунд после запуска двигателя, если ремень не пристёгнут
  • Горит постоянно при движении со скоростью выше 10–20 км/ч, если ремень не пристёгнут
 Напоминает водителю о необходимости пристегнуться. Звуковой сигнал может сопровождать мигание лампы.

Порядок самодиагностики

  1. Включите зажигание (не запуская двигатель).
  2. Убедитесь, что все контрольные лампы загорелись.
  3. Дождитесь окончания режима самодиагностики (обычно 3 секунды) — большинство ламп должно погаснуть.
  4. Запустите двигатель — оставшиеся лампы (кроме ручника и индикатора ремня) должны погаснуть в течение 2–3 секунд.
  5. Если какая‑то лампа не погасла или загорелась позже — запишите её обозначение и обратитесь в сервис.

Блок управления наружными зеркалами

На Chevrolet Niva доступны два варианта регулировки наружных зеркал: ручная из салона и с электроприводом (в вариантном исполнении).

Блок управления наружными зеркалами Chevrolet Niva (рис. 10)
Рис. 10. Блок управления наружными зеркалами

Расположение и функции

В зависимости от комплектации блок управления может располагаться:

  • На двери водителя (для зеркал с электроприводом).
  • На облицовке туннеля пола (вариант исполнения с единым блоком управления).

Элементы управления:

  • Переключатель выбора зеркала: L (левое) / R (правое).
  • Джойстик регулировки: перемещайте в нужном направлении для настройки положения зеркала.
  • Кнопка складывания: (при наличии) — складывает/раскладывает зеркала.
  • Движок выбора зеркала: в некоторых комплектациях — перемещением движка выбирается регулируемое зеркало (L/R).
  • Сигнализатор: загорается при выборе зеркала (L или R).

Порядок регулировки

  1. Выберите зеркало:
    • Для блока на двери: установите переключатель в положение L или R.
    • Для блока на туннеле пола: поверните клавишу на 90° вокруг оси или переместите движок в положение L/R (загорится сигнализатор).
  2. Используйте джойстик или нажимайте на края клавиши в местах, обозначенных стрелками, для перемещения зеркала вверх/вниз, влево/вправо.
  3. Добейтесь положения, при котором видна часть кузова и дорога позади.
  4. При использовании блока на туннеле пола: в среднем положении движка электропривод зеркал выключен.
  5. Повторите для второго зеркала.

Особенности эксплуатации

  • Если используется блок с движком выбора зеркала, убедитесь, что он находится в среднем положении (выключено) при парковке.
  • Не прикладывайте чрезмерных усилий при регулировке — это может привести к поломке механизма.
  • Регулярно проверяйте чистоту контактов и элементов управления.
  • При неисправности электропривода зеркала возможна только ручная регулировка.

Рычаги управления трансмиссией Chevrolet Niva

Автомобиль оснащён пятиступенчатой коробкой передач и раздаточной коробкой с высшей и низшей передачами, а также блокируемым межосевым дифференциалом. Система включает основной рычаг КПП и дополнительный рычаг раздаточной коробки.

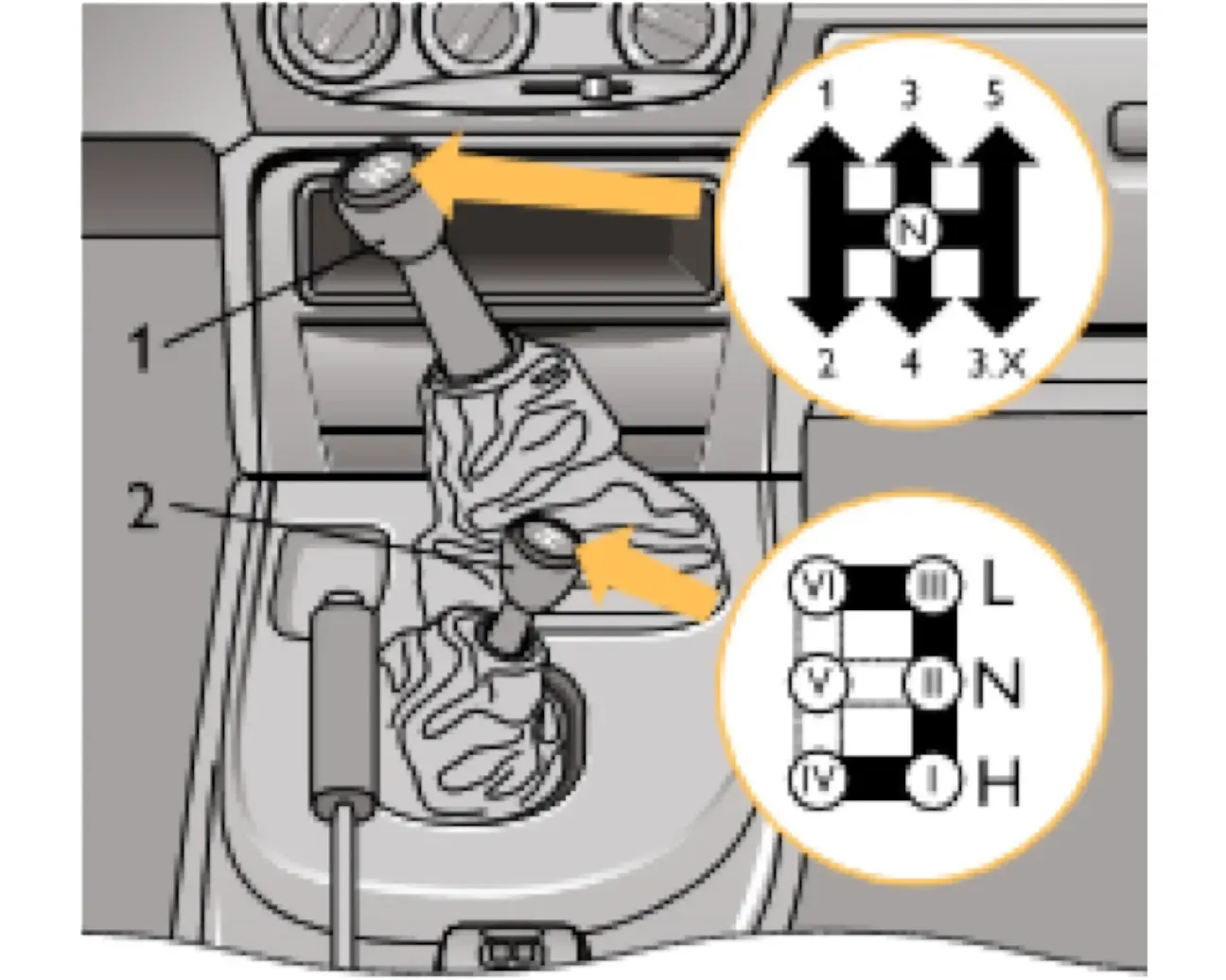

Положения рычагов трансмиссии Chevrolet Niva (рис. 23)
Рис. 23. Положения рычагов трансмиссии

Основной рычаг коробки передач

Расположен на центральной консоли. Обеспечивает выбор передач:

  • 1 — первая передача;
  • 2 — вторая передача;
  • 3 — третья передача;
  • 4 — четвёртая передача;
  • 5 — пятая передача;
  • R — задний ход (включается после полной остановки автомобиля).

Рычаг раздаточной коробки

Обеспечивает выбор режима полного привода и блокировку межосевого дифференциала. Положения рычага:

Положение рычага Режим работы Условия применения
I Высшая передача, дифференциал разблокирован Асфальт, сухие дороги (режим 2H/4H)
II Нейтральное положение Используется при буксировке или диагностике
III Низшая передача, дифференциал разблокирован Крутые подъёмы/спуски, глубокая грязь, глубокий снег (режим 4L)
IV Высшая передача, дифференциал заблокирован Сложные условия с риском пробуксовки осей (грязь, песок, снег)
V Нейтральное положение раздаточной коробки Дополнительное нейтральное положение для обслуживания
VI Низшая передача, дифференциал заблокирован Экстремальные условия: глубокий снег, грязь, крутые склоны с пробуксовкой

Рекомендации по эксплуатации

  • Не используйте режим полного привода (4H) на сухом асфальте — это приводит к ускоренному износу трансмиссии.
  • Перед включением заднего хода дождитесь полной остановки автомобиля.
  • При затруднённом переключении передач повторите попытку после повторного выжима сцепления.
  • Регулярно проверяйте уровень масла в КПП и раздаточной коробке согласно регламенту ТО.
  • При появлении посторонних шумов или вибраций обратитесь в сервисный центр.
  • После преодоления сложных участков отключайте блокировку дифференциала для нормальной эксплуатации на дорогах общего пользования.

Система вентиляции и отопления Chevrolet Niva

Управление микроклиматом салона осуществляется с помощью панели климат‑контроля на центральной консоли.

Органы управления системой вентиляции и отопления салона Chevrolet Niva
Рис. 24. Органы управления системой вентиляции и отопления салона

Основные элементы управления

  • Регулятор температуры (ручка 11): вращение для изменения температуры воздуха (красная зона — подогрев).
  • Регулятор скорости вентилятора (ручка 10): 4 положения скорости подачи воздуха.
  • Рычаг управления режимами подачи воздуха (рычаг 13):
    • Крайнее левое положение — забор наружного воздуха;
    • Крайнее правое положение — режим рециркуляции (перекрывает подачу наружного воздуха).
  • Ручка выбора направления обдува (ручка 12):
    • Обдув лобового стекла и передних дверей (сопла 1 и верхние щели панели приборов 2);
    • Обдув через боковые (5) и центральные (6) сопла;
    • Подача воздуха в зону ног водителя и пассажиров;
    • Комбинированный режим (с подачей через верхние сопла 3 при открытой заслонке).
  • Регуляторы интенсивности подачи воздуха (регуляторы 8): изменяют положение заслонок боковых и центральных сопел вплоть до полного закрытия.
  • Рычажки направляющих лопаток (рычажки 7): меняют направление воздушного потока из боковых и центральных сопел.
  • Выключатель электрообогрева заднего стекла (выключатель 9): включает обогрев для предотвращения запотевания и обмерзания.

Режимы работы системы

  • Вентиляция салона: рычаг 13 в крайнем левом положении, выберите направление обдува ручкой 12.
  • Режим рециркуляции: рычаг 13 в крайнем правом положении (полезен при проезде тоннелей или пробок).
  • Обогрев салона: установите ручку 11 в красную зону, включите вентилятор (ручка 10), выберите направление обдува.
  • Разморозка стёкол: режим обдува на лобовое стекло + ручка 11 в красной зоне + высокая скорость вентилятора.
  • Устранение запотевания:
    • Летом: холодный воздух на стёкла (ручка 12 в нужном положении, рычаг 13 — забор наружного воздуха).
    • Зимой: подогретый воздух на стёкла + при необходимости электрообогрев заднего стекла (выключатель 9).
  • Быстрый прогрев салона: включите режим рециркуляции на стоящем автомобиле, при начале движения отключите для предотвращения запотевания стёкол.

Техническое обслуживание

  • Регулярно проверяйте состояние пылевого фильтра и заменяйте его согласно регламенту ТО.
  • Очищайте сопла и заслонки от загрязнений для обеспечения нормального потока воздуха.
  • Проверяйте работоспособность электрообогревателя заднего стекла перед наступлением холодов.
  • При появлении посторонних шумов или запахов в системе вентиляции обратитесь в сервисный центр.
