ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ

Выключатель зажигания

Выключатель зажиганияЗамок зажиганияПоложения ключаСтартерИммобилизаторПротивоугонное устройство

Для пуска двигателя на автомобиле, оборудованном электронной противоугонной системой:

После открытия какой-либо двери или кратковременного включения зажигания (если выключатель в двери неисправен) иммобилизатор на 30 с переходит в режим «готовность к считыванию кода» — световой индикатор 2 (рис. 22) датчика-сигнализатора 3 мигает с удвоенной частотой.
В течение этого интервала времени поднесите рабочий кодовый ключ 1 к датчику-сигнализатору на расстояние не более чем 13 мм. Блок иммобилизатора после считывания кода опознает его правильность — световой индикатор загорается на 2 с и гаснет — и деблокирует электронный блок управления двигателем, разрешая тем самым произвести пуск двигателя.

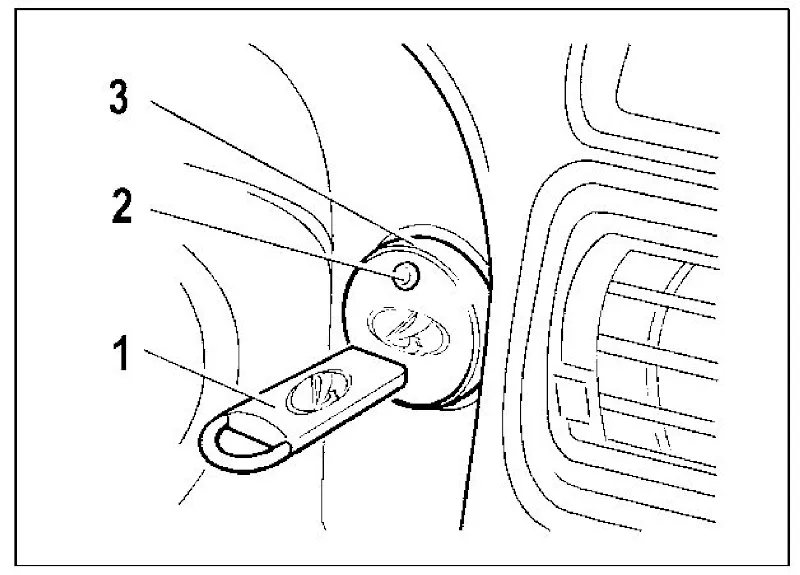

Датчик-сигнализатор иммобилизатора LADA Samara — Рис. 22. Панель приборов (фрагмент): 1 – рабочий кодовый ключ; 2 – световой индикатор; 3 – датчик-сигнализатор иммобилизатора.

Пуск двигателя произведите поворотом ключа в выключателе зажигания из положения I («зажигание») в положение II («стартер»).

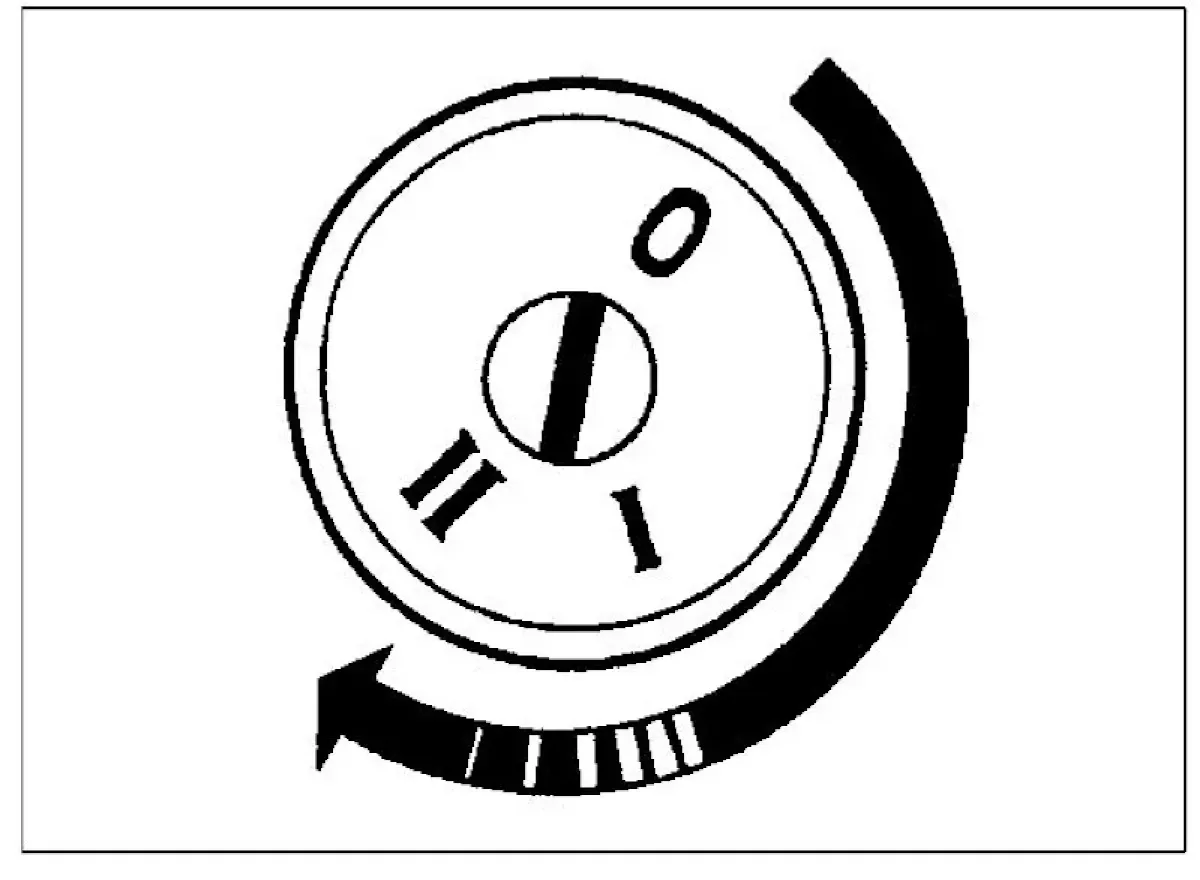

Положения ключа в выключателе зажигания LADA Samara — Рис. 23. Положения ключа в выключателе зажигания: 0 – «выключено»; I – «зажигание»; II – «стартер».

Выключатель зажигания имеет блокировку, препятствующую включению стартера при работающем двигателе. Для повторного пуска двигателя после неудачной попытки переведите ключ из положения I в положение 0 («выключено») и затем снова включите стартер.

Ключ вынимается в положении 0 выключателя зажигания. При этом срабатывает механизм механического противоугонного устройства, который запирает вал рулевого управления.

⚠️ ВНИМАНИЕ!
Во избежание разрядки аккумуляторной батареи не оставляйте ключ в выключателе зажигания!

Примечание:
В вариантных исполнениях выключателей зажигания угол поворота ключа из положения «0» (стоянка) в положение II (стартер) может быть 90° или 135°.
