Бортовая система контроля

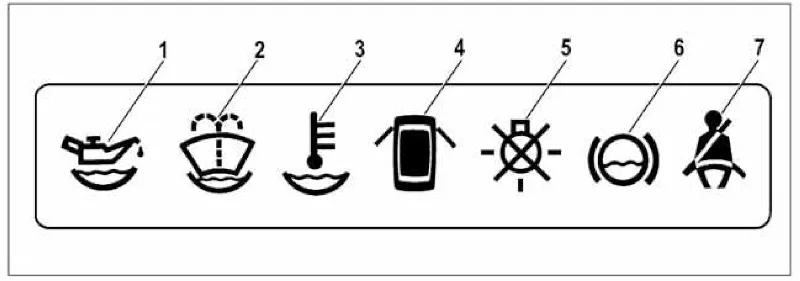

Бортовая система контроля устанавливается в вариантном исполнении (рис. 25).

1. Сигнализатор недостаточного уровня масла в картере двигателя. Загорается оранжевым светом, если уровень масла в картере двигателя опустился ниже метки «MIN» указателя. Перед доливкой масла проверьте, не произошла ли утечка масла из-за потери герметичности системы смазки.
2. Сигнализатор недостаточного уровня омывающей жидкости в бачке стеклоомывателя. Загорается оранжевым светом, если в бачке осталось менее 1 л омывающей жидкости.
3. Сигнализатор недостаточного уровня охлаждающей жидкости в расширительном бачке. Загорается оранжевым светом при понижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела. Перед доливкой жидкости проверьте герметичность системы охлаждения. В вариантном исполнении индикация отсутствует.
4. Сигнализатор незакрытых дверей. Загорается красным светом при не закрытой двери (или дверях) автомобиля.
5. Сигнализатор неисправности ламп стоп-сигнала или габаритных огней. Загорается красным светом в случае неисправности лампы стоп-сигнала при нажатии на педаль тормоза или какой-либо лампы габаритного света при их включении.
6. Сигнализатор износа накладок колодок передних тормозов. Загорается оранжевым светом при нажатии на педаль тормоза и горит до выключения зажигания, если толщина накладок колодок передних тормозов уменьшилась до 1,5 мм.
7. Сигнализатор непристегнутых ремней безопасности (в вариантном исполнении). Устанавливается на часть автомобилей. Загорается красным светом, если не пристегнуты ремни безопасности водителя.

Функциональные режимы блока

• выключен;
• режим ожидания;
• предвыездной контроль сигнализаторов;
• контроль параметров.

Блок находится в режиме «Выключен», если ключ не вставлен в выключатель зажигания. В положении 0 («Выключено») ключа в выключателе зажигания блок переходит в «Режим ожидания». Если при этом будет открыта дверь водителя, возникнет неисправность «Забытый ключ в выключателе зажигания» и звуковой сигнализатор блока в течение 5–7 с будет подавать прерывистый сигнал. Сигнал можно прервать, или закрыв дверь, или вынув ключ, или повернув ключ в выключателе зажигания в положение I («Зажигание»).

В положении I ключа в выключателе зажигания блок переходит в режим «Предвыездной контроль сигнализаторов», при котором для проверки их исправности на 3–5 с включаются все световые и звуковой сигнализаторы, а затем через паузу в 1 с блок переходит в режим «Контроль параметров» и при наличии неисправности производит сигнализацию по следующему алгоритму:

• световой сигнализатор того параметра, который вышел за пределы нормы, начинает мигать в течение 5–7 с, после чего переходит в режим постоянного свечения до устранения неисправности или возвращения ключа в выключателе зажигания в положение 0 («Выключено»);
• одновременно со световым сигнализатором на 3 с включается звуковой сигнализатор;
• если при этом возникнет другая неисправность, то звуковая сигнализация и световая в режиме мигания начинают работать для последней неисправности как более приоритетной, а световой сигнализатор предыдущей неисправности переходит в режим постоянного свечения.
