Блок управления наружными зеркалами

Блок управления зеркаламиЭлектропривод зеркалНаружные зеркалаРегулировка зеркал

Электроприводом регулировки наружных зеркал комплектуются автомобили в вариантном исполнении. Блок управления располагается на облицовке тоннеля пола (рис. 26).

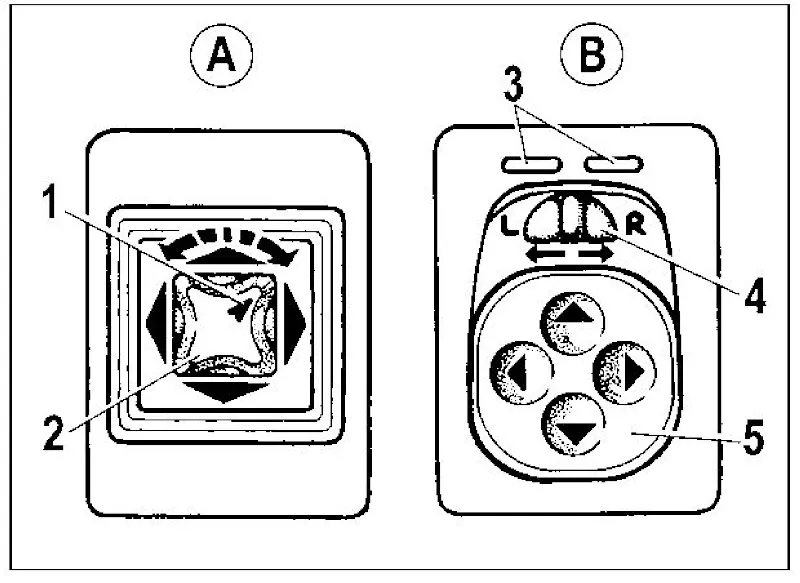

Блоки управления наружными зеркалами LADA Samara — Рис. 26. Блоки управления наружными зеркалами: А – с поворотной клавишей выбора зеркала; В – с движком выбора зеркала. 1 – метка; 2 – клавиша регулировки; 3 – сигнализаторы; 4 – движок; 5 – клавиша.

В блоке «А» последовательным наклоном клавиши 2 в направлении стрелок производится вертикальная и горизонтальная регулировка как правого, так и левого зеркала. Выбор регулируемого зеркала осуществляется вращением клавиши на 90° и определяется направлением метки 1. При этом клавиша имеет два положения, и поэтому при включенном зажигании электропривод одного из зеркал постоянно находится под напряжением.

В вариантном исполнении на автомобиле устанавливается блок «В», в котором выбор зеркал производится перемещением движка 4, а их регулировка — нажатиями на края клавиши 5 в местах, указанных стрелками. В крайних положениях движка ставится под напряжение электропривод левого (буква «L») или правого (буква «R») зеркал и загорается соответствующий сигнализатор 3. В среднем положении движка электропривод зеркал выключен.
