КУЗОВ И САЛОН

Оборудование салона

Оборудование салонаЗеркалаПротивосолнечные козырькиПлафон освещения салонаВещевой ящикПепельница

Зеркала

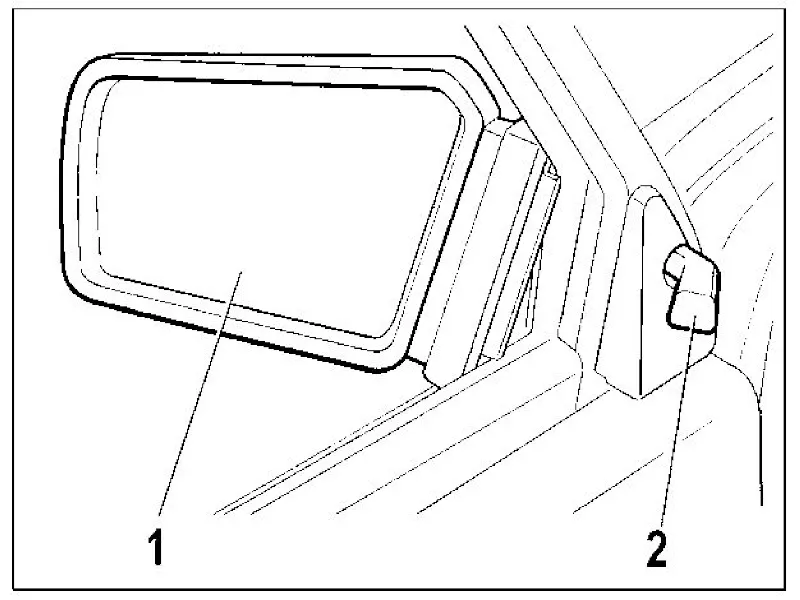

Выбор оптимального положения наружного зеркала 1 (рис. 9) осуществляется рукояткой 2. В вариантном исполнении автомобили оборудованы электроприводом регулировки наружных зеркал.

Внутреннее зеркало 2 (рис. 10) регулируется поворотом вокруг шарнирной головки. При ослеплении светом фар движущегося сзади транспорта рычажком 1 измените угол наклона зеркала. В вариантном исполнении устанавливается противоослепляющее зеркало, у которого нет рычажка 1 и не меняется угол.

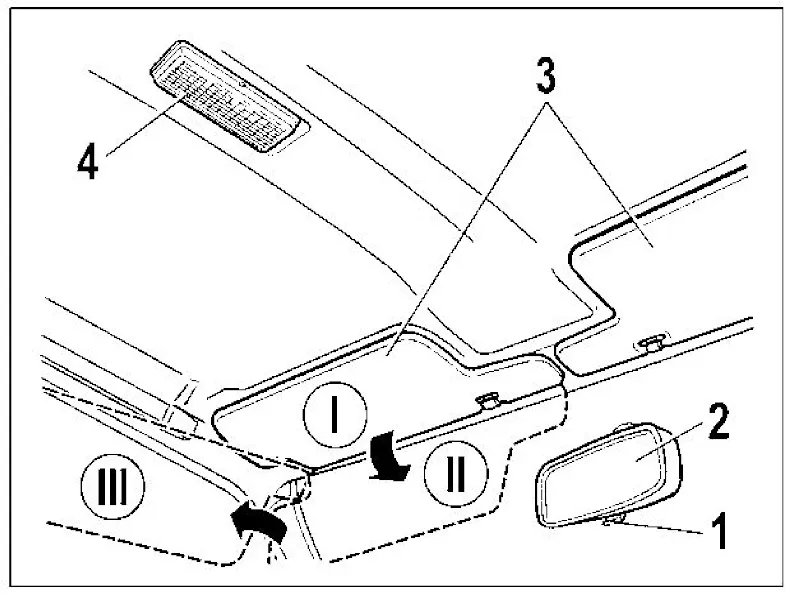

Вспомогательное оборудование салона LADA Samara — Рис. 10. Вспомогательное оборудование: 1 – рычажок внутреннего зеркала; 2 – внутреннее зеркало; 3 – противосолнечные козырьки; 4 – плафон освещения салона.

Противосолнечные козырьки

Противосолнечные козырьки 3 в зависимости от направления лучей солнца можно установить из положения I в положения II или III. В вариантном исполнении козырек пассажира имеет зеркало с внутренней стороны.

Освещение салона

Лампа плафона 4 освещения салона загорается при открывании двери и гаснет примерно через 10 с после закрывания двери или после перевода ключа в выключателе зажигания в положение «Зажигание».

При закрытых дверях освещение салона включается и выключается нажатием на концы рассеивателя плафона.

Плафон индивидуального освещения обеспечивает направленную подсветку отдельных предметов. Включение плафона осуществляется поворотом тубуса 1 (рис. 11) по часовой стрелке. Оптическая ось плафона 2 может отклоняться на угол до 30° во всех направлениях. Для выключения тубус поворачивайте против часовой стрелки.

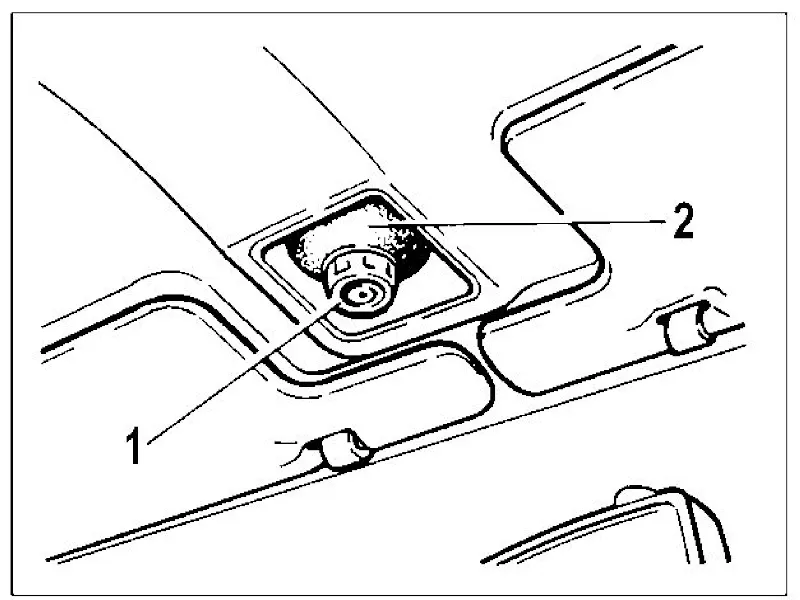

Плафон индивидуального освещения LADA Samara — Рис. 11. Плафон индивидуального освещения: 1 – тубус; 2 – плафон.

Вещевые ящики

Чтобы открыть крышку 1 (рис. 12) нижнего вещевого ящика, прижмите рукоятки замков 2 к ручке и потяните ее на себя. Если включено наружное освещение, то при открытой крышке фонарь 3 освещает внутреннюю часть ящика.

Для доступа к верхнему вещевому ящику при открытой крышке 1 необходимо нажать на рычажок 4 замка крышки 5.

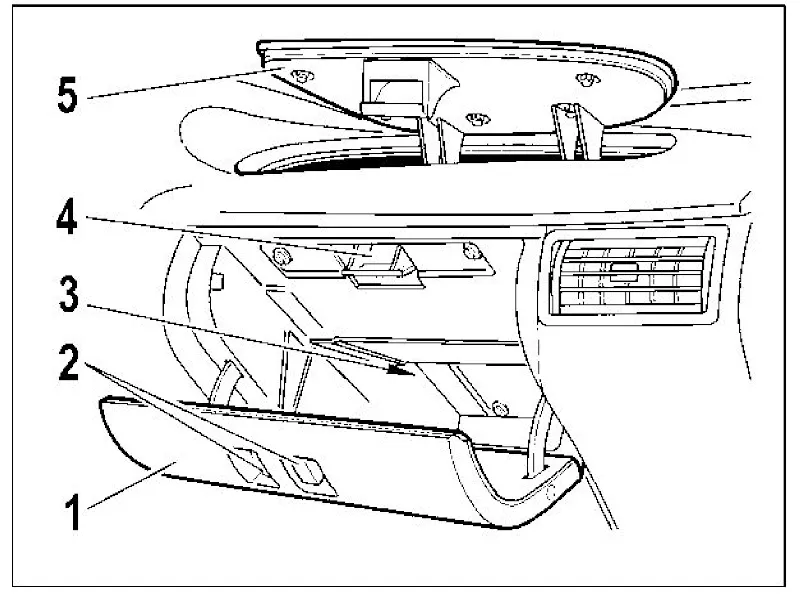

Вещевой ящик LADA Samara — Рис. 12. Вещевой ящик: 1 – крышка нижнего ящика; 2 – рукоятки замков; 3 – фонарь; 4 – рычажок замка; 5 – крышка верхнего ящика.

Передняя пепельница

Чтобы воспользоваться пепельницей 1 (рис. 13), потяните ее на себя. Для очистки пепельницы нажмите на пластину 2 гашения сигарет и выньте ее из гнезда.

При включении наружного освещения внутренняя часть пепельницы подсвечивается специальным фонарем.

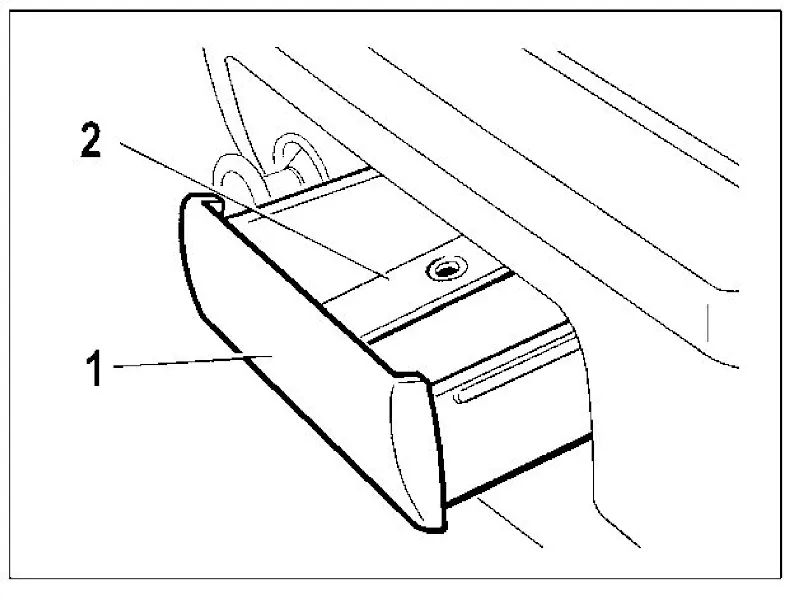

Передняя пепельница LADA Samara — Рис. 13. Передняя пепельница: 1 – пепельница; 2 – пластина гашения сигарет.
