Крышка багажника (дверь задка)

Крышка багажникаДверь задкаБагажное отделениеБагажник ВАЗ-2115Багажник ВАЗ-2113Багажник ВАЗ-2114

ВАЗ-2115 и модификации

Для доступа в багажное отделение поверните ключ 2 (рис. 16) в замке по часовой стрелке и, удерживая его в этом положении, поднимите крышку 1 багажника. В открытом положении крышка удерживается за счет торсионов.

При поднятой крышке багажника, если включено наружное освещение, багажное отделение освещается лампой 3.

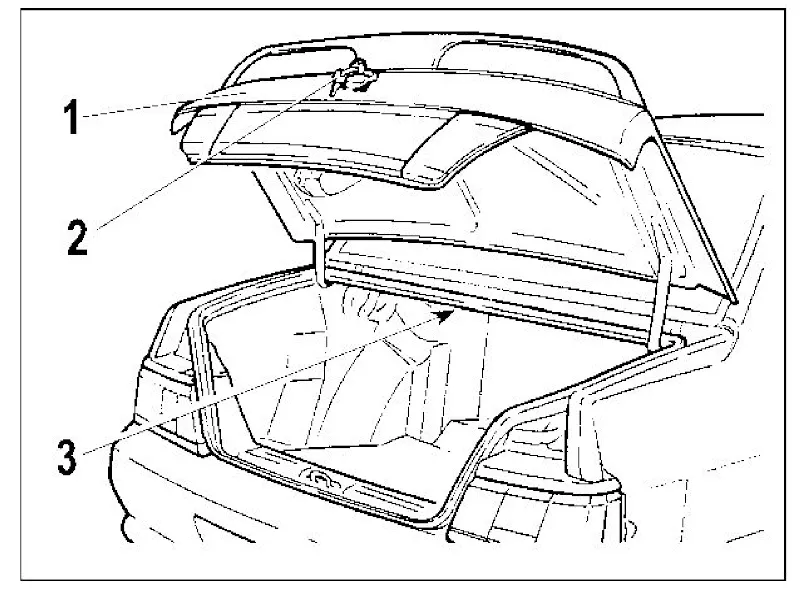

Крышка багажника ВАЗ-2115 — Рис. 16. Крышка багажника: 1 – крышка; 2 – замок; 3 – лампа освещения багажного отделения.

ВАЗ-2113, ВАЗ-2114 и модификации

Дверь задка после отпирания ключом открывается при нажатии на кнопку 1 (рис. 17) замка. В открытом положении дверь удерживается телескопическими упорами 3. Для доступа в багажное отделение откиньте вверх полку 4.

Если включено наружное освещение, багажное отделение освещается лампами 2.

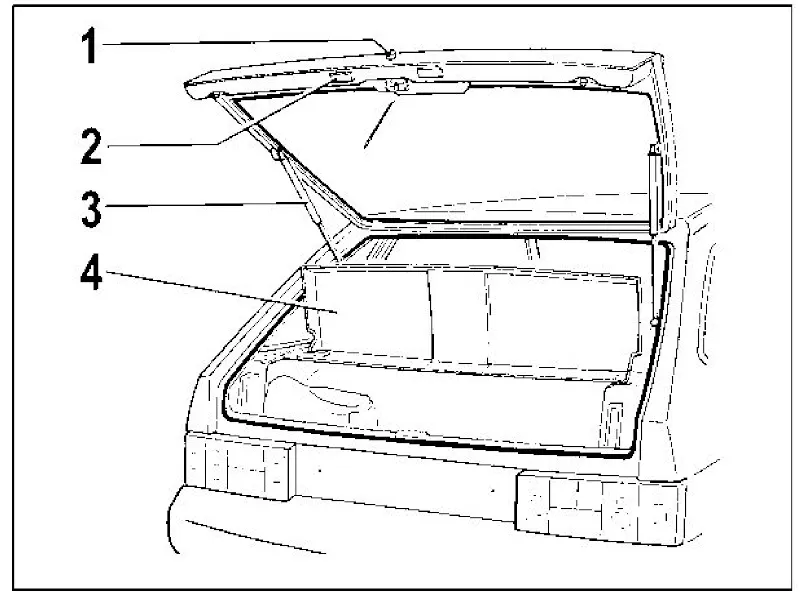

Дверь задка ВАЗ-2113/2114 — Рис. 17. Дверь задка: 1 – кнопка замка; 2 – лампы освещения; 3 – телескопические упоры; 4 – полка багажного отделения.
