Замена ламп
Применяйте лампы только типов, указанных в Приложении 2. Перед заменой выключите соответствующий световой прибор и отсоедините клемму «минус» с АКБ. Замену ламп левой блок-фары (кроме габаритного огня) удобнее проводить после снятия АКБ. Не касайтесь колб галогенных ламп пальцами — жировые следы приводят к потемнению колбы и сокращению ресурса. Держите лампу за цоколь, при случайном прикосновении протрите колбу салфеткой, смоченной 70%-м спиртом.
Блок-фары (основная)

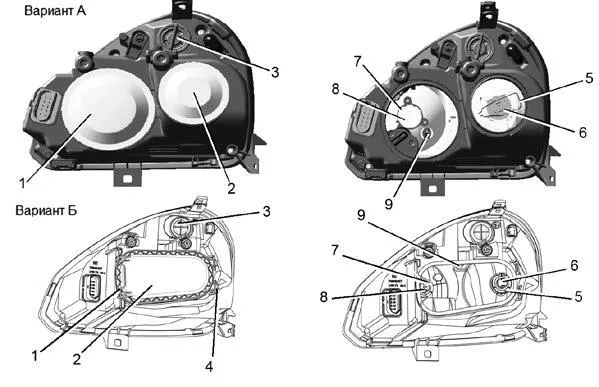

Замена лампы ближнего света (вариант А — круглые резиновые крышки 1 и 2):
- Откройте капот; снимите резиновую защитную крышку 1 ближнего света;
- Откиньте пружинную защёлку и извлеките патрон с лампой, отсоедините колодку 8;
- Установите новую лампу в обратном порядке; проверьте плотность прилегания крышки.
В варианте Б (одна пластиковая крышка): снимите пластиковую крышку, откинув пружинную защёлку 4 влево и освободив из зацепов, замените нужную лампу и установите крышку на место.
Лампа габаритного огня меняется через резиновую крышку: поверните патрон 7 против часовой стрелки, извлеките патрон с бесцокольной лампой; замените лампу и соберите в обратном порядке. Лампа указателя поворота — патрон 3 поверните против часовой стрелки и выньте из фонаря.
Задний фонарь
- Отверните три гайки-барашка 1 и выньте задний фонарь из посадочного места;
- Поверните патрон заменяемой лампы против часовой стрелки и выньте его вместе с лампой;
- Потяните лампу на себя и замените её, установите патрон и фонарь в обратном порядке.
В вариантном исполнении в нижней секции 2 заднего фонаря установлен светодиодный модуль, не требующий замены.
Боковой указатель поворота

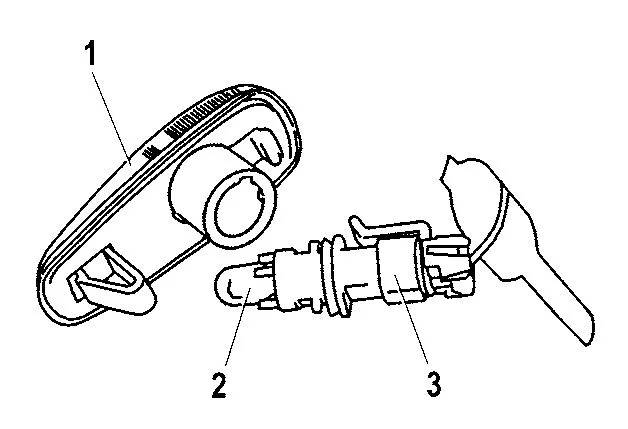

Сдвиньте фонарь 1 вперёд (в направлении движения), выведите фиксатор из зацепления; повернув патрон 3 против часовой стрелки, выньте его в сборе с лампой и потяните лампу 2 на себя.
Фонарь освещения номерного знака
Снимите облицовку замка крышки багажника (для 2171/2172 — из левой опоры полки багажника). Вставьте плоскую отвёртку в паз фонаря, аккуратно сдвиньте фонарь в сторону и выведите фиксатор из зацепления. Поверните патрон против часовой стрелки, выньте и замените лампу 2.
Плафон освещения салона

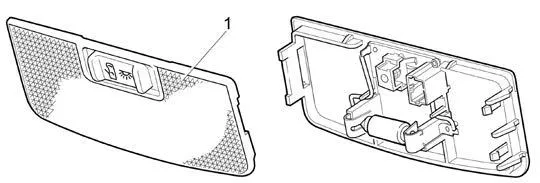

Вставьте плоскую отвёртку в паз с правой стороны плафона (со стороны переднего пассажира) и аккуратно выверните его на себя. Отожмите контакты и извлеките лампу. После замены защёлкните плафон и прижмите правую сторону до фиксации.
На автомобилях комплектации «Люкс» передний и задний плафоны салона выполнены на светодиодах и не требуют замены ламп в течение всего срока службы.
Плафон освещения багажника и вещевого ящика
Выньте плафон 1 из гнезда, нажав на защёлку 3 через паз отвёрткой. Поверните патрон с лампой и извлеките лампу 2. После замены установите зацеп плафона и прижмите до щелчка.
