Предохранители и монтажный блок

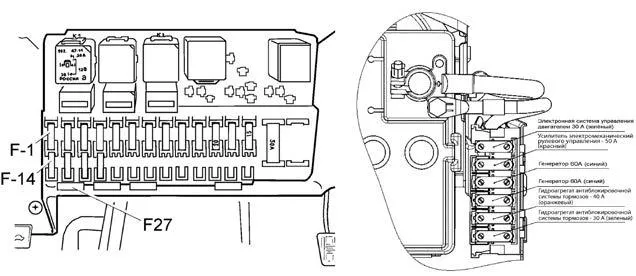

Монтажный блок предохранителей и реле расположен в панели приборов слева от водителя; дополнительный блок реле и предохранителей находится в моторном отсеке (рис. 86).
Для доступа к монтажному блоку поверните три пластиковых ручки фиксаторов крышки снизу, потяните за низ крышки, расцепите верхние держатели и снимите крышку. Неисправный предохранитель определяется по вышедшим из строя электрическим цепям в соответствии с таблицей 7. Сила тока, на которую рассчитан предохранитель, указана на его лицевой части, а номер — на корпусе монтажного блока.
При замене плавких предохранителей необходимо использовать новые предохранители, имеющие маркировку по току в соответствии с таблицей 7. Применяйте только типы предохранителей, одобренные ПАО «АВТОВАЗ»:
- ОАО «АВАР» (г. Псков): серия 35.3722 (2110-3722105–2110-3722130), номиналы 5–30 А;
- Littelfuse, 257 серия: 257005 (5 А), 257007.5 (7,5 А), 257010 (10 А), 257015 (15 А), 257020 (20 А), 257025 (25 А), 257030 (30 А).
Во избежание оплавления изоляции проводов и корпуса монтажного блока не используйте самодельные предохранители и предохранители большего номинала. Если новый предохранитель сразу перегорает — обратитесь к дилеру LADA для выяснения и устранения причин.
Электрические цепи, защищаемые плавкими предохранителями (таблица 7)
| № | Номинал (А) | Защищаемые электрические цепи |
|---|---|---|
| F1 | 25 | Электровентилятор двигателя |
| F2 | 25 | Обогрев заднего стекла |
| F3 | 10 | Дальний свет (правый борт) |
| F4 | 10 | Дальний свет (левый борт) |
| F5 | 10 | Звуковой сигнал |
| F6 | 7,5 | Ближний свет (левый борт) |
| F7 | 7,5 | Ближний свет (правый борт) |
| F8 | — | Резерв |
| F9 | — | Резерв |
| F10 | 7,5 | Комбинация приборов, стоп-сигнал |
| F11 | 20 | Центральный блок кузовной электроники, омыватель ветрового стекла |
| F12 | 10 | Клемма 15 приборов |
| F13 | 15 | Прикуриватель |
| F14 | 5 | Габаритный огонь (левый борт), фонари освещения номерного знака |
| F15 | 5 | Габаритный огонь (правый борт), плафоны освещения багажника и вещевого ящика |
| F16 | 10 | Клемма 15 АБС |
| F17 | 10 | Противотуманная фара левая |
| F18 | 10 | Противотуманная фара правая |
Реле в монтажном блоке (таблица 8)
| № реле | Наименование |
|---|---|
| K1 | Реле электровентилятора радиатора |
| K2 | Реле обогрева заднего стекла |
| K3 | Реле стартера |
| K4 | Реле разгрузки выключателя зажигания |
| K7 | Реле дальнего света фар |
| K8 | Реле звукового сигнала |
| K9 | Реле ближнего света фар |
| K10 | Реле противотуманных фар |
| K11 | Реле задних противотуманных огней |
| K12 | Дополнительное реле |
K1–K12 — маркировка на корпусе монтажного блока. Назначение конкретного предохранителя и реле также указано на обратной стороне крышки монтажного блока.
