Органы управления и приборы

Органы управленияПанель приборовМодуль управления светотехникойКомбинация приборовПодрулевые переключателиВыключатель зажиганияЗвуковой сигналОбогрев заднего стеклаАварийная сигнализацияПедали

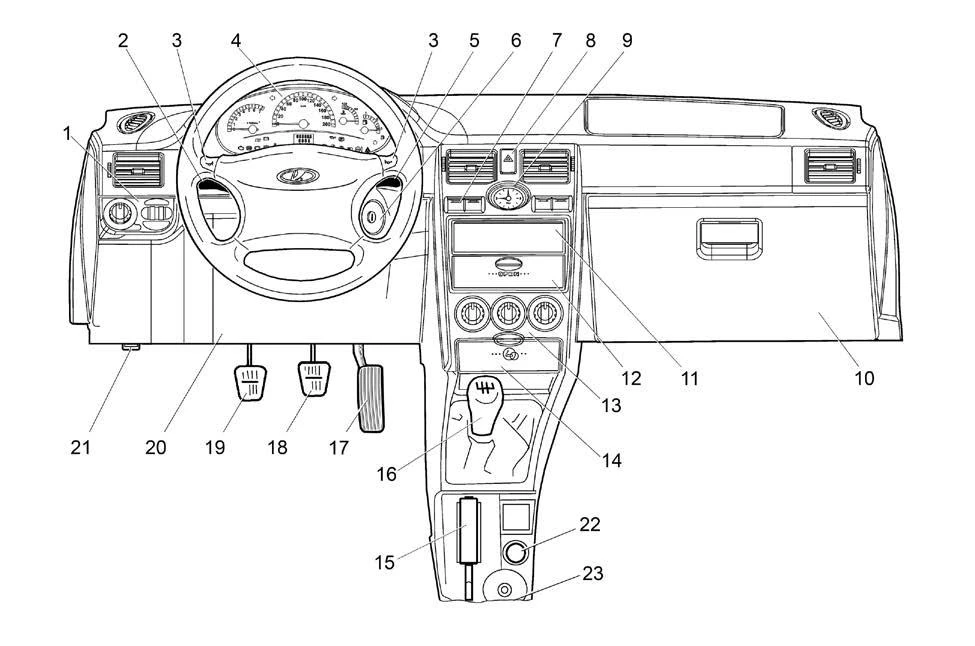

1 — модуль управления светотехникой.
2 — переключатель световой сигнализации.
3 — зоны включателя звукового сигнала.

⚠️ ВНИМАНИЕ!
1. Активация звукового сигнала осуществляется путем нажатия на крышку модуля в верхней части, в зоне, обозначенной штрихпунктирной линией (рис. 40).
2. Запрещается активировать звуковой сигнал ударом по крышке модуля!
3. Во избежание разрыва крышки модуля НПБВ не пытаться активировать звуковой сигнал ниже рекомендованной зоны, выделенной штрихпунктирной линией (рис. 40). Принятые меры по корректному обращению со звуковым сигналом продлят срок службы модуля НПБВ и надолго сохранят его товарный вид. В случае непринятия Вами рекомендаций по корректной активации звукового сигнала изготовитель не несет ответственности за дальнейшее состояние и эксплуатационные характеристики модуля НПБВ Вашего автомобиля.

4 — комбинация приборов.
5 — переключатель стеклоочистителей.
6 — выключатель зажигания.
7 — выключатель обогрева заднего стекла. Обогрев заднего стекла включается нажатием на клавишу и отключается при повторном нажатии. Обогреватель заднего стекла работает только при установке ключа в выключателе зажигания в позицию «1». В случае поворота ключа в выключателе зажигания в позицию «0» при включенном обогревателе – функция обогрева отключается. При повторном запуске двигателя функция обогревателя восстанавливается без дополнительного нажатия на клавишу выключателя. Контрольный световой индикатор, расположенный на клавише выключателя, светится желтым светом в течение всего времени работы обогревателя.

⚠️ ВНИМАНИЕ!
Во избежание разрядки аккумуляторной батареи при неработающем двигателе не допускайте включения обогревателя заднего стекла на более длительный промежуток времени, чем это необходимо.
При очистке внутренней поверхности заднего стекла запрещается пользоваться острыми предметами, а также чистящими средствами, содержащими абразивные материалы, т.к. они могут повредить проводники, нанесенные на стекло.

8 — выключатель аварийной сигнализации. Аварийная световая сигнализация включается нажатием на кнопку и отключается при повторном нажатии. При включении аварийной световой сигнализации работают все указатели поворотов, и светится мигающим красным светом сигнализатор аварийной сигнализации в комбинации приборов. Аварийная световая сигнализация оповещает, что на данный момент транспортное средство представляет опасность для других участников движения. Аварийная световая сигнализация работает при любой позиции ключа в выключателе зажигания.
9 — часы. Стрелки часов переводятся на одно минутное деление только по часовой стрелке при однократном нажатии на клавишу по центру циферблата часов.
10 — крышка вещевого ящика.
11 — отсек для установки радиоаппаратуры. Установка радиоаппаратуры должна производиться только у дилера LADA с обязательной отметкой в сервисной книжке. Номинальная потребляемая мощность устанавливаемых радиоаппаратов (при подключении к штатным колодкам радиоаппарата на автомобиле) должна быть не более 150 Вт, радиоаппарат должен быть оснащен встроенным предохранителем цепи питания с номиналом не более 20 А.

⚠️ ВНИМАНИЕ!
Произвольное подключение дополнительных электропотребителей может привести к перегрузке электропроводки и возгоранию.

12 — отсек для мелких вещей.
13 — блок управления системой вентиляции и отопления салона.
14 — крышка передней пепельницы. Чтобы воспользоваться пепельницей, потяните за верхний выступ крышки на себя. Для очистки пепельницы выньте ее из гнезда.
15 — рычаг стояночного тормоза. Перемещением рычага вверх приводятся в действие колодки тормозов задних колес. Для возвращения рычага в исходное положение нажмите на кнопку в торце рукоятки.

⚠️ ВНИМАНИЕ!
Если в исключительном случае Вам придется воспользоваться стояночным тормозом во время движения, то не затягивайте его слишком сильно и постоянно держите нажатой кнопку на рычаге. В противном случае может произойти блокировка задних колес и занос автомобиля.

16 — рычаг переключения передач. На рукоятке рычага нанесена схема переключения передач. Автомобиль снабжен механической блокировкой линии выбора заднего хода. Для движения задним ходом остановите автомобиль, нажмите на педаль сцепления, притопите рычаг переключения вниз, затем переместите рычаг влево до упора и производите включение задней передачи.
17 — педаль акселератора.
18 — педаль тормоза.
19 — педаль сцепления.
20 — крышка блока реле и предохранителей.
21 — рычаг привода замка капота.
22 — прикуриватель (работает при включенном зажигании). Для пользования нажмите на рукоятку подвижной части до фиксированного положения. Примерно через 20–27 секунд подвижная часть автоматически возвращается в исходное положение, прикуриватель готов к применению (рис. 30).
23 — выключатель электропривода замка багажника или двери задка (в вариантном исполнении). Для отпирания замка нажмите на кнопку 2 (см. рис. 30).
