Органы управления и приборы (вариантное исполнение)

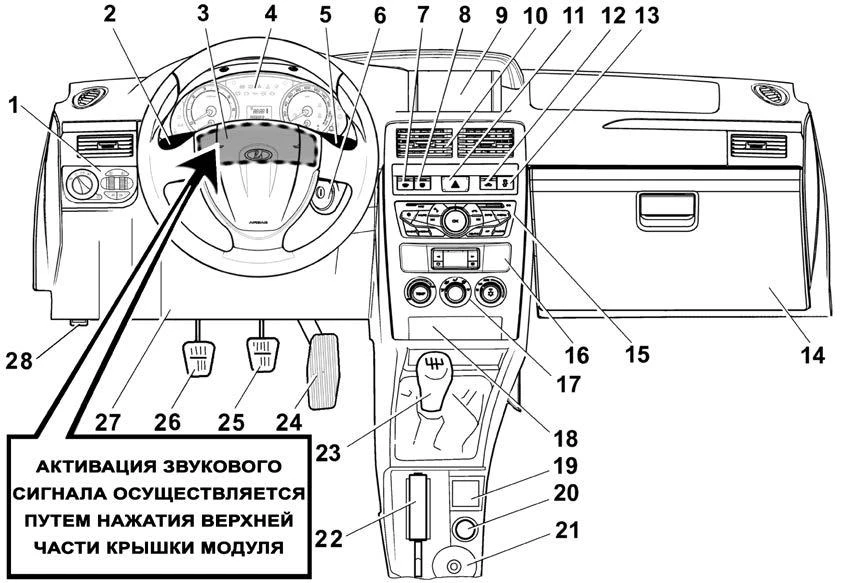

ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ (вариантное исполнение)

• 1 — модуль управления светотехникой.
• 2 — переключатель световой сигнализации.
• 3 — модуль надувной подушки безопасности водителя (НПБВ) включает в себя интегрированную систему звукового сигнала типа «Кастаньет».

• 4 — комбинация приборов.
• 5 — переключатель стеклоочистителей.
• 6 — выключатель зажигания.
• 7 — выключатель обогрева ветрового стекла.
• 8 — выключатель обогрева заднего стекла. Обогрев как ветрового, так и заднего стекол включается нажатием на клавишу и отключается при повторном нажатии. Обогреватели ветрового и заднего стекол работают только при установке ключа в выключателе зажигания в позицию «1». В случае поворота ключа в выключателе зажигания в позицию «0» при включенном обогревателе – функция обогрева отключается. При повторном запуске двигателя функция обогревателя восстанавливается без дополнительного нажатия на клавишу выключателя. Контрольный световой индикатор, расположенный на клавишах выключателей 7 и 8, светится желтым светом в течение всего времени работы обогревателя.

• 9 — компьютер маршрутный (в вариантном исполнении – дисплей мультимедийный). Установка оборудования должна производиться только у дилера LADA с обязательной отметкой в сервисной книжке. Номинальная потребляемая мощность устанавливаемого оборудования (при подключении к штатным колодкам на автомобиле) должна быть не более 150 Вт. Оборудование должно быть оснащено встроенным предохранителем цепи питания с номиналом не более 20 А. Автомобили с навигационным оборудованием комплектуются (в вариантных исполнениях) внутренними или наружными антеннами. В условиях плотной городской застройки, лесистой и горной местности возможно ухудшение приема сигналов глобальных навигационных спутниковых систем; на автомобилях, оборудованных внутренней антенной, возможна временная потеря приема сигналов. В вариантном исполнении устанавливается полочка сервисная и коврик.
• 10 — центральные сопла системы вентиляции и отопления.
• 11 — выключатель аварийной сигнализации. Аварийная световая сигнализация включается нажатием на кнопку и отключается при повторном нажатии. При включении аварийной световой сигнализации работают все указатели поворотов, и светится мигающим красным светом сигнализатор аварийной сигнализации в комбинации приборов. Аварийная световая сигнализация оповещает, что на данный момент транспортное средство представляет опасность для других участников движения. Аварийная световая сигнализация работает при любой позиции ключа в выключателе зажигания.
• 11 – отсек для установки радиоаппаратуры. Установка радиоаппаратуры должна производиться только у дилера LADA с обязательной отметкой в сервисной книжке. Номинальная потребляемая мощность устанавливаемых радиоаппаратов (при подключении к штатным колодкам радиоаппарата на автомобиле) должна быть не более 150 Вт, радиоаппарат должен быть оснащен встроенным предохранителем цепи питания с номиналом не более 20 А.
• 12 – выключатель рециркуляции.
• 13 – выключатель ESC.
• 14 – крышка вещевого ящика.
• 15 – оборудование мультимедийное. В предпродажный комплект автомобилей рамка радиоаппарата размерностью 1 DIN (рис. 40а) не входит, устанавливается только в вариантном исполнении. В вариантном исполнении устанавливается полочка сервисная и коврик.
• 16 – устройство автоматического управления подогревателем (таймер).
• 17 – контроллер системы автоматического управления климатической установкой (в вариантном исполнении – контроллер системы автоматического управления отопителем).
• 18 – отсек для мелких вещей.
• 19 – блок управления обогревом передних сидений.
• 20 – прикуриватель (работает при включенном зажигании). Для пользования нажмите на рукоятку подвижной части до фиксированного положения. Примерно через 20–27 секунд подвижная часть автоматически возвращается в исходное положение, прикуриватель готов к применению (рис. 30).
• 21 – выключатель электропривода замка багажника или двери задка (в вариантном исполнении). Для отпирания замка нажмите на кнопку 2 (рис. 30).
• 22 – рычаг стояночного тормоза. Перемещением рычага вверх приводятся в действие колодки тормозов задних колес. Для возвращения рычага в исходное положение нажмите на кнопку в торце рукоятки.

• 23 – рычаг переключения передач. На рукоятке рычага нанесена схема переключения передач. Автомобиль снабжен механической блокировкой линии выбора заднего хода. Для движения задним ходом остановите автомобиль, нажмите на педаль сцепления, притопите рычаг переключения вниз, затем переместите рычаг влево до упора и производите включение задней передачи.
• 24 – педаль акселератора.
• 25 – педаль тормоза.
• 26 – педаль сцепления.
• 27 – крышка блока реле и предохранителей.
• 28 – рычаг привода замка капота.
