Комбинация приборов

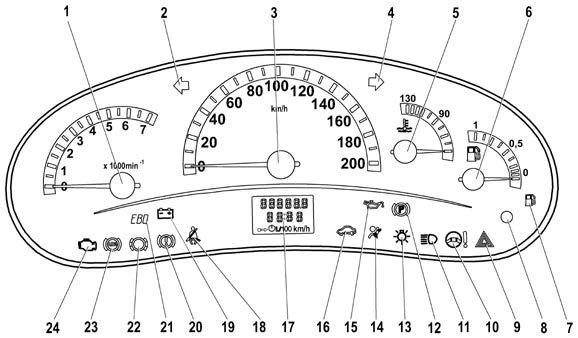

Комбинация приборов показана на рис. 39. В вариантном исполнении комбинация приборов показана на рис. 41.
1 — тахометр. Показывает частоту вращения коленчатого вала двигателя. Зона шкалы красного цвета – опасный для двигателя режим работы. Не допускайте превышения максимально разрешенных оборотов двигателя (порог – 6000 мин⁻¹).
Работа двигателя в опасном режиме запрещается.
2 — сигнализатор указателей левого поворота. Загорается зеленым мигающим светом при включении указателей левого поворота со звуковым подтверждением сигнала зуммером.
3 — спидометр. Показывает скорость движения автомобиля.
4 — сигнализатор указателей правого поворота. Загорается зеленым мигающим светом при включении указателей правого поворота.
5 — указатель температуры охлаждающей жидкости. Если стрелка указателя вступает в красную зону, то раздается сигнал зуммера, который будет повторяться, пока стрелка указателя не выйдет из красной зоны.
Запрещается эксплуатация автомобиля с перегретым двигателем, когда стрелка указателя находится в красной зоне. Автомобиль должен быть доставлен к дилеру LADA для определения и устранения причины перегрева двигателя.
6 — указатель уровня топлива. Переход стрелки в красную зону шкалы или загорание сигнализатора резерва топлива указывает, что основной запас топлива израсходован, рекомендуется дозаправка.
7 — сигнализатор резерва топлива. Загорается оранжевым светом при необходимости дозаправки во избежание перебоев в работе двигателя. Загорание сигнализатора сопровождается прерывистым (2 кратковременных включения) сигналом зуммера.
Никогда не допускайте полной выработки топлива. Это увеличивает износ узлов топливной системы и может привести к аварийной ситуации на дороге из-за неожиданной остановки Вашего автомобиля, а также к перегреву и повреждению нейтрализатора.
8 — кнопка переключения режимов индикации и сброса показаний счетчика суточного пробега.
9 — сигнализатор аварийной сигнализации. Загорается красным мигающим светом при включении аварийной световой сигнализации.
10 — сигнализатор электроусилителя руля. Загорается оранжевым светом при включении зажигания и после запуска двигателя гаснет.
Во всех других случаях загорание сигнализатора свидетельствует о возникновении неисправности, устранение которой необходимо проводить только у дилера LADA.
11 — сигнализатор дальнего света фар. Загорается синим светом при включении дальнего света фар.
12 — сигнализатор стояночного тормоза. Загорается красным светом при задействованном стояночном тормозе.
Во избежание прилипания или примерзания тормозных колодок к барабанам (особенно в весенне-осенний период времени года) не оставляйте автомобиль на длительной стоянке с включенным стояночным тормозом.
13 — сигнализатор включения наружного освещения. Загорается зеленым светом при включении габаритных огней или света фар.
14 — сигнализатор подушки безопасности. Загорается оранжевым светом при включении зажигания и через 3–4 секунды гаснет.
Во всех других случаях загорание сигнализатора свидетельствует о возникновении неисправности, обратитесь к дилеру LADA для ее устранения. Устранение необходимо проводить только у дилера LADA.
15 — сигнализатор аварийного давления масла. Загорается красным светом при включении зажигания и после запуска двигателя гаснет.
Обязательно контролируйте загорание сигнализатора при включении зажигания! Если сигнализатор не загорается, это указывает на неисправность датчика аварийного давления масла или электропроводки, или на повреждение самого сигнализатора.
При работающем двигателе загорание сигнализатора, сопровождаемое непрерывным (5 секунд) сигналом зуммера, указывает на недостаточное давление в системе смазки двигателя – проверьте уровень масла и отсутствие его утечек из двигателя.
В случае загорания сигнализатора аварийного давления масла, немедленно прекратите движение, заглушите двигатель и обратитесь к дилеру LADA для устранения неисправности, т.к. недостаточное давление в системе смазки приведет к выходу двигателя из строя.
16 — сигнализатор системы иммобилизации. Загорается или мигает оранжевым светом и отображает состояние системы иммобилизации и режим охраны автомобиля.
17 — жидкокристаллический индикатор. Верхняя строка индицируются счетчики общего или суточного пробега, а средняя строка – функции бортового компьютера с мнемоникой в нижней строке.
18 — сигнализатор непристегнутых ремней безопасности. Загорается красным светом при включении зажигания, если не пристегнут ремень безопасности водителя.
Загорание сигнализатора сопровождается сигналом зуммера в течение 90 секунд.
Имеется возможность заблокировать сигнализатор на одну поездку, если в течение 10 секунд при включенном зажигании и скорости автомобиля, равной 0, произвести двухкратное пристегивание и отстегивание ремня безопасности водителя. Аннулирование блокировки на одну поездку происходит после выключения зажигания более, чем на 60 секунд.
Имеется возможность заблокировать сигнализатор долгосрочно, если при включенном зажигании и нажатой кнопке сброса одометра (при скорости автомобиля, равной 0) в течение 10 секунд произвести двукратное пристегивание и отстегивание ремня безопасности водителя. Аннулировать долгосрочную блокировку возможно, если при включенном зажигании и нажатой кнопке сброса одометра (при скорости автомобиля, равной 0) в течение 15 секунд произвести трёхкратное пристёгивание и отстёгивание ремня безопасности водителя.
При движении обязательно пристёгивайтесь ремнём безопасности и не перевозите не пристёгнутых ремнём безопасности пассажиров!
19 — сигнализатор разряда аккумуляторной батареи. Загорается красным светом при включении зажигания и после запуска двигателя гаснет.
Если сигнализатор не загорается, включается (в вариантном исполнении) прерывистый сигнал зуммера (выключается через 30 секунд или после выключения зажигания).
Обязательно контролируйте загорание сигнализатора при включении зажигания! Если сигнализатор не загорается, это указывает на неисправность системы зарядки аккумулятора или повреждение самого сигнализатора. При работающем двигателе загорание сигнализатора, сопровождаемое прерывистым (5 кратковременных включений) сигналом зуммера, может указывать на слабое натяжение или обрыв ремня привода генератора или неисправность самого генератора.
Во всех этих случаях, во избежание внезапного отказа автомобиля, вызванного разрядкой аккумулятора, необходимо обратиться к дилеру LADA для устранения неисправности.
При эксплуатации штатного электрооборудования автомобиля и установке дополнительного электрооборудования необходимо учитывать время и режимы его работы, с целью недопущения разряда АКБ.
20 — сигнализатор «Отказ тормоза». Загорается красным светом на 4 секунды при включении зажигания для проверки исправности цепи и контрольной лампы.
Запрещается эксплуатация автомобиля при постоянно горящем сигнализаторе. В этом случае необходимо обратиться к дилеру LADA.
21 — сигнализатор EBD (в вариантном исполнении). Загорается красным светом при включении зажигания и через несколько секунд гаснет (режим самотестирования).
22 — резерв топлива.
23 — жидкокристаллический индикатор (см. описание ниже).
24 — сигнализатор «Двигатель». Загорается оранжевым светом при включении зажигания и после запуска двигателя гаснет.
При работающем двигателе загорание сигнализатора свидетельствует о возникновении неисправности, но это не означает, что двигатель должен быть немедленно остановлен – контроллер системы управления двигателем имеет резервные режимы, позволяющие двигателю работать в условиях, близких к нормальным. Рекомендуется в этом случае движение продолжать в щадящем режиме.
Тем не менее, причина неисправности должна быть устранена у дилера LADA как можно быстрее.
При работающем двигателе загорание сигнализатора «Двигатель» в мигающем режиме свидетельствует о наличии пропусков воспламенения топливной смеси, которые могут привести к перегреву и повреждению нейтрализатора.
При наличии пропусков воспламенения нужно принять меры по их устранению в кратчайшие сроки и необходимо обратиться к дилеру LADA.
