LADA Priora

Руководство по эксплуатации
автомобиля и его модификаций

ОПИСАНИЕ АВТОМОБИЛЯ

Органы управления

1 – модуль управления светотехникой.
2 – переключатель световой сигнализации.
3 – зоны включателя звукового сигнала.
ВНИМАНИЕ!
1. Активация звукового сигнала осуществляется путем нажатия на крышку модуля в верхней части, в зоне, обозначенной штрихпунктирной линией (рис. 40).
2. Запрещается активировать звуковой сигнал ударом по крышке модуля!
3. Во избежание разрыва крышки модуля НПБВ не пытаться активировать звуковой сигнал ниже рекомендованной зоны, выделенной штрихпунктирной
линией (рис. 40).
Принятые меры по корректному обращению со звуковым сигналом продлят срок
службы модуля НПБВ и надолго сохранят его товарный вид.

В случае непринятия Вами рекомендаций по корректной активации звукового сигнала изготовитель не несет ответственности за дальнейшее состояние и эксплуатационные характеристики модуля НПБВ Вашего автомобиля.
4 – комбинация приборов.
5 – переключатель стеклоочистителей.
6 – выключатель зажигания.
7– выключатель обогрева заднего стекла.
Обогрев заднего стекла включается нажатием на клавишу и отключается при повторном нажатии.
Обогреватель заднего стекла работает только при установке ключа
в выключателе зажигания в позицию «1».
В случае поворота ключа в выключателе зажигания в позицию «0»
при включенном обогревателе – функция обогрева отключается.
При повторном запуске двигателя функция обогревателя восстанавливается без дополнительного нажатия на клавишу выключателя.

Контрольный световой индикатор, расположенный на клавише выключателя, светится желтым светом в течение всего времени работы обогревателя.
ВНИМАНИЕ!
Во избежание разрядки аккумуляторной батареи при не работающем двигателе не допускайте включения обогревателя заднего стекла на более длительный промежуток времени, чем это необходимо.
При очистке внутренней поверхности заднего стекла запрещается пользоваться острыми предметами, а также чистящими средствами, содержащими абразивные материалы, т.к. они могут повредить проводники, нанесенные на стекло.
8 – выключатель аварийной сигнализации.
Аварийная световая сигнализация включается нажатием на кнопку и отключается при повторном нажатии.
При включении аварийной световой сигнализации работают все указатели поворотов, и светится мигающим красным светом сигнализатор аварийной сигнализации в комбинации приборов.

Аварийная световая сигнализация оповещает, что на данный момент транспортное средство представляет опасность для других участников движения.
Аварийная световая сигнализации работает при любой позиции ключа в выключателе зажигания.
9 – часы.
Стрелки часов переводятся на одно минутное деление только по часовой стрелке при однократном нажатии на клавишу по центру циферблата часов.
10 – крышка вещевого ящика.
11 – отсек для установки радиоаппаратуры.
Установка радиоаппаратуры должна производиться только у дилера LADA с обязательной отметкой в сервисной книжке.
Номинальная потребляемая мощность устанавливаемых радиоаппаратов (при подключении к штатным колодкам радиоаппарата на автомобиле) должна быть не более 150Вт, радиоаппарат должен быть оснащен встроенным предохранителем цепи питания с номиналом не более 20А.

ВНИМАНИЕ!
Произвольное подключение дополнительных электропотребителей может привести к перегрузке электропроводки и возгоранию.
При включении аварийной световой сигнализации работают все указатели поворотов, и светится мигающим красным светом сигнализатор аварийной сигнализации в комбинации приборов.
Аварийная световая сигнализация оповещает, что на данный момент транспортное средство представляет опасность для других участников движения.
Аварийная световая сигнализации работает при любой позиции ключа в выключателе зажигания.
12 – отсек для мелких вещей.
13 – блок управления системой вентиляции и отопления салона.
14 – крышка передней пепельницы. Чтобы воспользоваться пепельницей, потяните за верхний выступ крышки на себя.
Для очистки пепельницы выньте ее из гнезда.

15 – рычаг стояночного тормоза.
Перемещением рычага вверх приводятся в действие колодки тормозов задних колес.
Для возвращения рычага в исходное положение нажмите на кнопку в торце рукоятки.
ВНИМАНИЕ!
Если в исключительном случае Вам придется воспользоваться стояночным тормозом во время движения, то не затягивайте его слишком сильно и постоянно держите нажатой кнопку на рычаге.
В противном случае может произойти блокировка задних колес и занос автомобиля.
16 – рычаг переключения передач.

На рукоятке рычага нанесена схема переключения передач.
Автомобиль снабжен механической блокировкой линии выбора заднего хода.
Для движения задним ходом остановите автомобиль, нажмите на педаль сцепления, притопите рычаг переключения вниз, затем переместите рычаг влево до упора и производите включение задней передачи.
17 – педаль акселератора.
18 – педаль тормоза.
19 – педаль сцепления.
20 – крышка блока реле и предохранителей.
21 – рычаг привода замка капота.
22 – прикуриватель (работает при включенном зажигании).
Для пользования нажмите на рукоятку подвижной части до фиксированного положения.
Примерно через 20- 27 секунд подвижная часть автоматически возвращается в исходное положение, прикуриватель готов к применению (рис. 30).

23 – выключатель электропривода замка багажника или двери задка
(в вариантном исполнении).
Для отпирания замка нажмите на кнопку 2 (см. рис. 30).

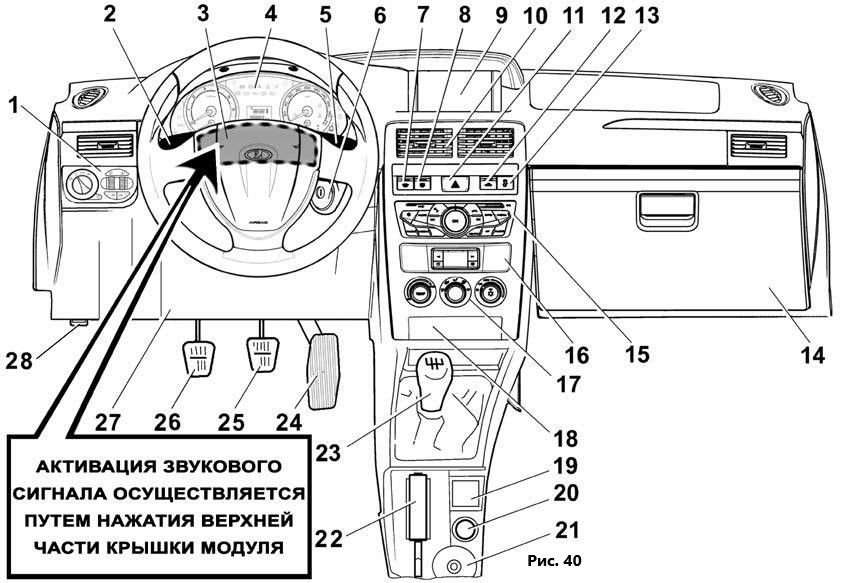

ОРГАНЫ УПРАВЛЕНИЯ
(вариантное исполнение)

1 – модуль управления светотехникой.
2 – переключатель световой сигнализации.
3 – модуль надувной подушки безопасности водителя (НПБВ) включает в себя интегрированную систему звукового сигнала типа «Кастаньет».
ВНИМАНИЕ!
Запрещается активировать звуковой сигнал ударом кулака по крышке модуля НПБВ.
4 – комбинация приборов.
5 – переключатель стеклоочистителей.
6 – выключатель зажигания.
7 – выключатель обогрева ветрового стекла.
8 – выключатель обогрева заднего стекла.
Обогрев как ветрового, так и заднего стекол включается нажатием на клавишу и отключается при повторном нажатии.
Обогреватели ветрового и заднего стекол работают только при установке ключа в выключателе зажигания в позицию «I».

В случае поворота ключа в выключателе зажигания в позицию «0» при включенном обогревателе – функция обогрева отключается.
При повторном запуске двигателя функция обогревателя восстанавливается
без дополнительного нажатия на клавишу выключателя.
Контрольный световой индикатор, расположенный на клавишах
выключателей 7 и 8, светится желтым светом в течение всего времени работы обогревателя.
ВНИМАНИЕ!
1. Во избежание разрядки аккумуляторной батареи при неработающем двигателе не допускается включение обогревателей ветрового и заднего стекол на более длительный промежуток времени, чем это необходимо.
2. При очистке внутренних поверхностей ветрового и заднего стекол запрещается пользоваться острыми предметами, а также чистящими средствами,
содержащими абразивные материалы, т.к. они могут повредить проводники, нанесенные на стекло.

9 – компьютер маршрутный
(в вариантном исполнении – дисплей мультимедийный).
Установка оборудования должна производиться только у дилера LADA с обязательной отметкой в сервисной книжке.
Номинальная потребляемая мощность устанавливаемого оборудования (при подключении к штатным колодкам на автомобиле) должна быть не более 150 Вт. Оборудование должно быть оснащено встроенным предохранителем цепи
питания с номиналом не более 20 А.
Автомобили с навигационным оборудованием комплектуются (в вариантных исполнениях) внутренними или наружными антеннами.
В условиях плотной городской застройки, лесистой и горной местности возможно ухудшение приема сигналов глобальных навигационных спутниковых систем; на автомобилях, оборудованных внутренней антенной, возможна временная потеря приема сигналов.

В вариантном исполнении устанавливается полочка сервисная и коврик.
10 – центральные сопла системы вентиляции и отопления.
11 – выключатель аварийной сигнализации.
Аварийная световая сигнализация включается нажатием на кнопку и отключается при повторном нажатии.
При включении аварийной световой сигнализации работают все указатели поворотов, и светится мигающим красным светом сигнализатор аварийной сигнализации в комбинации приборов.
Аварийная световая сигнализация оповещает, что на данный момент транспортное средство представляет опасность для других участников движения.
Аварийная световая сигнализации работает при любой позиции ключа в выключателе зажигания.

11 – отсек для установки радиоаппаратуры.
12 – выключатель рециркуляции.
13 – выключатель ESC.
14 – крышка вещевого ящика.
15 – оборудование мультимедийное.

В предпродажный комплект автомобилей рамка радиоаппарата размерностью 1 DIN (рис. 40а) не входит, устанавливается только в вариантном исполнении.
В вариантном исполнении устанавливается полочка сервисная и коврик
16 – устройство автоматического управления подогревателем (таймер).
17 – контроллер системы автоматического управления климатической установкой (в вариантном исполнении – контроллер
системы автоматического управления отопителем).
18 – отсек для мелких вещей.
19 – блок управления обогревом передних сидений.
20 – прикуриватель (работает при включенном зажигании).
Для пользования нажмите на рукоятку подвижной части до фиксированного положения.
Примерно через 20–27 секунд подвижная часть автоматически возвращается в исходное положение, прикуриватель готов к применению.

21 – выключатель электропривода замка багажника или двери задка (в вариантном исполнении).
Для отпирания замка нажмите на кнопку 2 (рис. 30).
22 – рычаг стояночного тормоза.
Перемещением рычага вверх приводятся в действие колодки тормозов задних колес.
Для возвращения рычага в исходное положение нажмите на кнопку в торце рукоятки.
ВНИМАНИЕ!
Если в исключительном случае Вам придется воспользоваться стояночным тормозом во время движения, то не затягивайте его слишком сильно и постоянно держите нажатой кнопку на рычаге.
В противном случае может произойти блокировка задних колес и занос автомобиля.

23 – рычаг переключения передач. На рукоятке рычага нанесена схема переключения передач.
Автомобиль снабжен механической блокировкой линии выбора заднего хода.
Для движения задним ходом остановите автомобиль, нажмите на педаль сцепления, притопите рычаг переключения вниз, затем переместите рычаг влево до упора и производите включение задней передачи.
24 – педаль акселератора.
25 – педаль тормоза.
26 – педаль сцепления.
27 – крышка блока реле и предохранителей.
28 – рычаг привода замка капота.
ВНИМАНИЕ!

Произвольное подключение дополнительных электропотребителей может привести к перегрузке электропроводки и возгоранию.

Зона расположения педалей

Ничто не должно мешать управлению педалями газа, тормоза и сцепления
 и препятствовать их полному ходу.
Используйте только такие коврики на пол, которые не мешают управлению педалями и могут быть надежно закреплены.
ВНИМАНИЕ!
Не кладите никакие предметы на пол перед сиденьем водителя и под ним.
Предмет может попасть в зону размещения педалей и препятствовать управлению ими.
При необходимости предотвратить столкновение или быстро совершить какой-либо маневр Вы можете оказаться не в состоянии затормозить, выжать сцепление или управлять акселератором.
Надевайте такую обувь, которая Вам по ноге и позволяет чувствовать педали.
