Внимание
Для нормальной работы системы освещения и сигнализации применяйте лампы, указанные в приложении 2.
На автомобилях семейства Priora
устанавливаются блок-фары двух
типов:
1 – с совмещенной функцией
дневного ходового огня и дальнего
света –
лампа Н15;
2 – с дальним светом без функции
дневного ходового света – лампа
Н1 и двух вариантов поставки (два
завода-изготовителя):
А – с двумя круглыми крышками
из резины;
Б – с одной пластиковой крышкой.
ВНИМАНИЕ!
Перед заменой лампы убедитесь, что соответствующий сигнально-осветительный прибор
выключен.
Отсоедините провод
от клеммы «минус» аккумуляторной батареи.
Для замены ламп
ближнего или дальнего света или
лампы габаритного огня в левой
фаре необходимо предварительно снять аккумуляторную батарею.
Замена лампы ближнего
света:
– откройте капот (см. раздел
«Капот»);
– снимите круглую защитную резиновую крышку 2 (вариант А) или
пластиковую крышку 2 (вариант Б),
откинув пружинную защелку 1 влево
и освободив из зацепов 4 (рис. 87);
– отсоедините колодку c проводами от лампы 6;
– выведите из зацепления с крючками пружинный фиксатор 5, предварительно нажав на него;
– выньте лампу 6 за цоколь.
Установка новой лампы осуществляется в обратном порядке.
Не
касайтесь колбы лампы!
Замену
лампы рекомендуется проводить в
хлопчатобумажных перчатках.
После
установки новой лампы ближнего
света убедитесь в плотном прилегании защитной резиновой крышки 2
на корпусе блок-фары.
Замена лампы дальнего света
Н1 или лампы Н15 с совмещенной функцией дневного ходового
огня:
– откройте капот (см. раздел
«Капот»);
– снимите круглую защитную
резиновую крышку 1 ( вариант А)
или пластиковую крышку 2 (вариант Б), откинув пружинную защелку
1 влево и освободив из зацепов 4
(рис. 87);
– отсоедините колодку c проводами от лампы 8;
– выведите из зацепления с крючками пружинный фиксатор 7, предварительно нажав на него;
– выньте лампу 8 за цоколь.
Установка новой лампы осуществляется в обратном порядке.
Не касайтесь колбы лампы!
Замену
лампы рекомендуется проводить в
хлопчатобумажных перчатках.
После
установки новой лампы убедитесь
в плотном прилегании защитной
резиновой крышки 1 на корпусе
блок-фары.
Замена лампы габаритного
огня:
– откройте капот (см. раздел
«Капот»);
– снимите круглую защитную
резиновую крышку 1 ( вариант А)
или пластиковую крышку 2 (вариант Б), откинув пружинную защелку
1 влево и освободив из зацепов 4
(рис. 87);
– извлеките патрон вместе с лампой 9;
– выньте лампу 9 из патрона.
Установка новой лампы осуществляется в обратном порядке.
Не
касайтесь колбы лампы!
Замену
лампы рекомендуется проводить в
хлопчатобумажных перчатках.
После
установки новой лампы габаритного
огня убедитесь в плотном прилегании защитной резиновой крышки 1
на корпусе блок-фары.
Замена лампы переднего указателя поворота:
– откройте капот (см. раздел
«Капот»);
– выверните винты крепления
кожуха фары (декоративная накладка) и снимите кожух;
– поверните против часовой
стрелки патрон 3 лампы переднего
указателя поворота и извлеките его
из корпуса блок-фары;
– поверните лампу в патроне 3
против часовой стрелки и выньте
лампу из патрона.
Не касайтесь колбы лампы!
Замену лампы рекомендуется проводить
в хлопчатобумажных перчатках.
Установка новой лампы осуществляется в обратном порядке.
ВНИМАНИЕ!
При наличии загрязнений на
колбе рекомендуется протереть
лампу тампоном, смоченным 70%
раствором этилового спирта.
Для снятия ламп в заднем фонаре
проделайте следующие действия:
– отогните обивку багажника,
обеспечив доступ к гайкам-барашкам крепления фонаря;
– отверните три гайки-барашка 1
(рис. 88) и выдвинуть с посадочного
места задний фонарь;
– повернув патрон заменяемой
лампы против часовой стрелки,
выньте его из посадочного места;
– выньте лампу из патрона поворотом против часовой стрелки.
Установку новой лампы и фонаря на место проводите в обратном
порядке.
В вариантном исполнении в
нижней секции 2 (рис. 88) заднего
фонаря установлен светодиодный
модуль, не требующий замены.

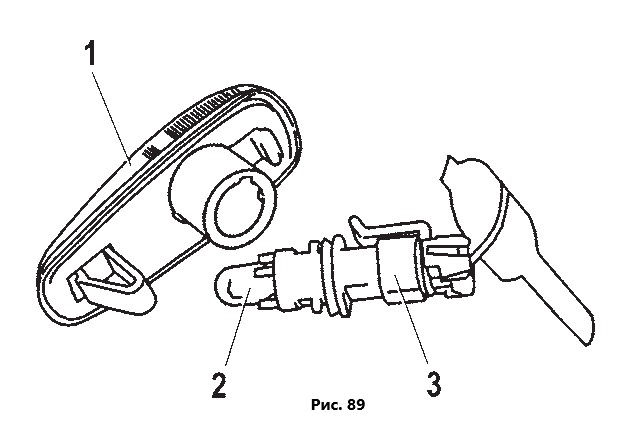

Для замены лампы в боковом указателе поворота 1 (рис. 89) снимите
его с автомобиля.
В гнезде фонарь
удерживается пружинной защелкой и фиксатором.
Сдвиньте фонарь в
направлении движения автомобиля и выведите фиксатор из зацепления.
Повернув патрон 3 против
часовой стрелки, выньте его в сборе
с лампой из корпуса фонаря и потяните лампу 2 на себя.
Установку новой лампы и фонаря на место
проводите в обратном порядке.
Для замены лампы в фонаре
освещения номерного знака снимите его с автомобиля.
В гнезде
накладки крышки багажника фонарь
удерживается пружинной защелкой и фиксатором.
Вставьте плоскую отвертку в паз с левой стороны фонаря, аккуратно сдвиньте
его вправо и выведите фиксатор
из зацепления.
Повернув патрон 1
против часовой стрелки, выньте его
в сборе с лампой из корпуса фонаря
и потяните лампу 2 на себя.
После замены лампы сборку и
установку фонаря освещения номерного знака проводите в обратном порядке.
Замените вторую
лампу аналогично первой
Для замены лампы в фонаре освещения номерного знака 1
откройте крышку багажника.
Снимите облицовку замка крышки багажника, поддев отверткой пистоны
крепления.
Повернув патрон 3 против часовой стрелки, выньте его в сборе с лампой из корпуса фонаря и
потяните лампу 2 на себя.
После замены лампы сборку и установку фонаря освещения
номерного знака проводите в обратном порядке.
Замените вторую
лампу аналогично первой.

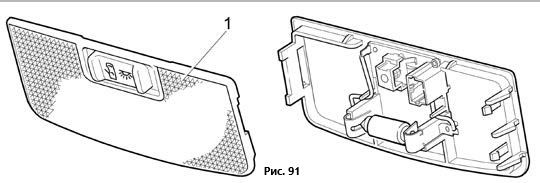

Для замены лампы в плафоне освещения салона необходимо
демонтировать плафон 1 (рис. 91)
из контейнера обивки крыши.
Плафон удерживается металлической
пружинной защелкой и зацепами
в посадочном месте контейнера.
Для снятия плафона необходимо
вставить плоскую отвертку в паз с
правой стороны плафона (со стороны места переднего пассажира)
и аккуратно вывернуть плафон на
себя.
Отожмите контакты и выньте
лампу.
После замены лампы установите зацепы плафона в гнездо блока
слева и прижмите правую сторону
плафона до фиксации.
На автомобилях комплектации
«люкс» применяются передний и
задний плафоны освещения салона
на светодиодах, которые не требуют
замены во время всего срока службы автомобиля.

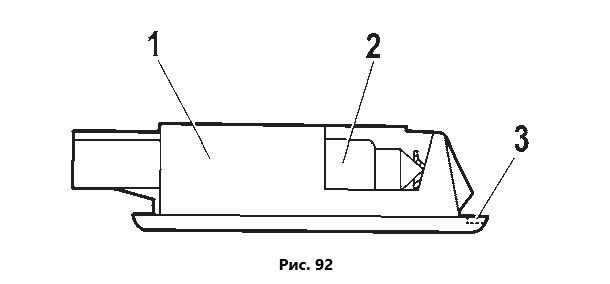

Для замены лампы 2 (рис. 92)
в плафоне освещения 1 багажника и плафона освещения вещевого
ящика выньте плафон из кронштейна, а на
автомобилях 2171, 2172 из левой
опоры полки багажника, для чего
вставьте отвертку в паз 3 с правой
стороны плафона, аккуратно отожмите плафон вниз.
Плафон удерживается пружинной защелкой в
кронштейне.
После замены лампы
установите зацеп плафона слева
в кронштейне и прижмите правую
сторону плафона до фиксации.
На автомобилях комплектации
«Люкс» применяются плафоны освещения порогов на светодиодах, которые не требуют замены во время
всего срока службы автомобиля.
Установка производится в нижнюю
часть облицовок передних дверей.
