Для доступа к монтажному блоку
(рис. 86), расположенному в панели
приборов, проделайте следующие
действия:
– поверните пластиковые ручки
(3 штуки), удерживающие снизу
крышку блока;
– потяните за низ крышки, рассоедините верхние держатели ее к
панели приборов и снимите крышку
блока.
Неисправный предохранитель
определяется по вышедшим из
строя электрическим цепям, защищаемым этим предохранителем,
в соответствии с таблицей 7.
Сила
тока, на которую рассчитан предохранитель, указана на его лицевой
части, а номер предохранителя указан на корпусе монтажного блока.
В случае повторного выхода из
строя предохранителя для выяснения и устранения причин, вызвавшего его оплавление, обратитесь
к дилеру LADA.
При замене плавких предохранителей необходимо использовать
новые предохранители, имеющие
маркировку по току в соответствии
с таблицей 7.
В монтажном блоке панели приборов LADA Priora (версия «Норма») установлены следующие предохранители и реле:

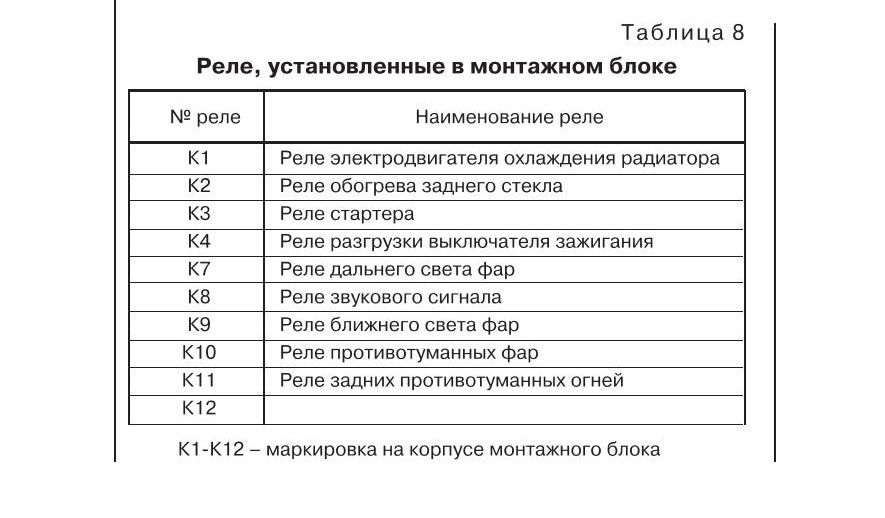

Реле:
К1 - управление вентилятором охлаждения
К2 - обогрев заднего стекла
К3 - стартер
К4 - зажигание
К6 - стеклоочистители (дворники)
К7 - дальний свет
К8 - звуковой сигнал
К9 - аварийная сигнализация
Предохранители:
F1 (25A) - цепь вентилятора охлаждения
F2 (25A) - цепь обогрева заднего стекла
F3, F4 (10A) - цепи дальнего света
F5 (10A) - цепь звукового сигнала
F9 (25A) - вентилятор отопителя (печки)
F10 (7.5A) - цепи приборной панели
Важно помнить:
Монтажный блок находится под панелью приборов слева, доступ к нему осуществляется через крышку с тремя пластиковыми замками
При замене необходимо использовать предохранители только с номинальным током, указанным на схеме
Запрещается устанавливать предохранители с большим номиналом, так как это может привести к повреждению проводки
Для диагностики можно использовать тестер в режиме прозвонки или контрольную лампу
В бардачке рекомендуется иметь набор предохранителей для оперативного устранения неисправностей

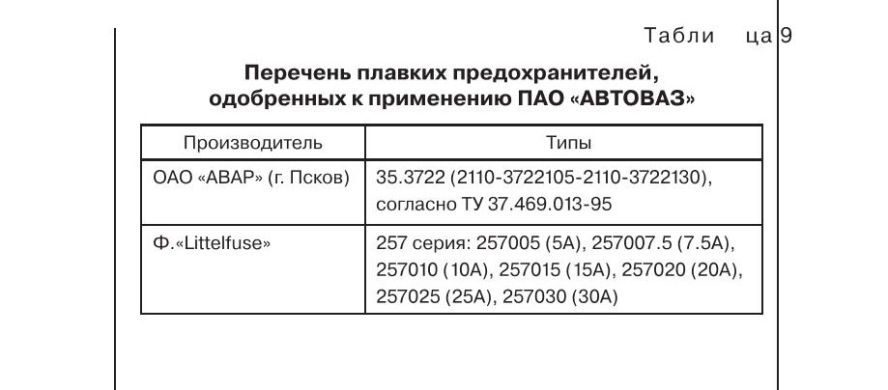

Во избежание оплавления изоляции проводов и корпуса монтажного блока при эксплуатации автомобиля следует использовать только типы плавких предохранителей, одобренные к применению ПАО «АВТОВАЗ», согласно таблице 9.
