Двери

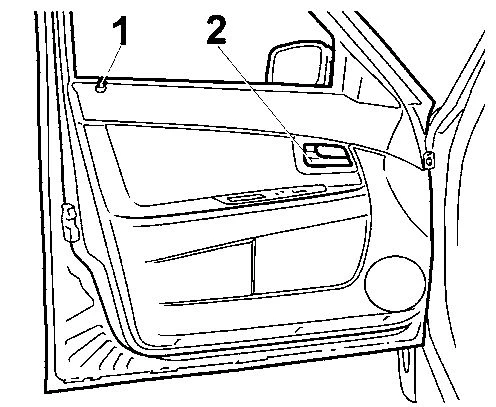

Передние двери блокируются снаружи поворотом ключа 1 (рис. 4, 5) или нажатием кнопки блокировки на пульте дистанционного управления; изнутри — нажатием на кнопку блокировки 1 на обивке двери (рис. 6–8) или на кнопку блокировки замков 8 в модуле двери водителя (рис. 10). Блокировать замки передних дверей можно только при закрытых дверях.
С 1 января 2016 года передняя пассажирская дверь не имеет личинки замка. Блокировка передней пассажирской двери осуществляется только тремя способами: внутренней кнопкой, с брелока ключа или с модуля двери водителя.
Не допускается установка сигнализации, охранных и других дополнительных электрических и электронных устройств в обход штатного центрального блока кузовной электроники. На выход из строя центрального блока из-за подключения дополнительных устройств гарантия завода не распространяется.
Открывание передних дверей производится:
- снаружи — за ручку в направлении стрелки (рис. 4, 5);
- изнутри — поворотом на себя рукоятки 2 (рис. 6, 7).
Если замок двери заблокирован, то ручка будет иметь холостой ход.
В вариантном исполнении применяется комплектация дверей, показанная на рис. 7 и 8: плафон освещения порога; кнопка блокирования дверей; ручка открывания дверей; ручка регулировки зеркала заднего вида; громкоговоритель 4 (в задней части автомобиля громкоговорители устанавливаются либо в полку багажника, либо в опоры полки багажника, в зависимости от типа кузова).
Электростеклоподъёмники

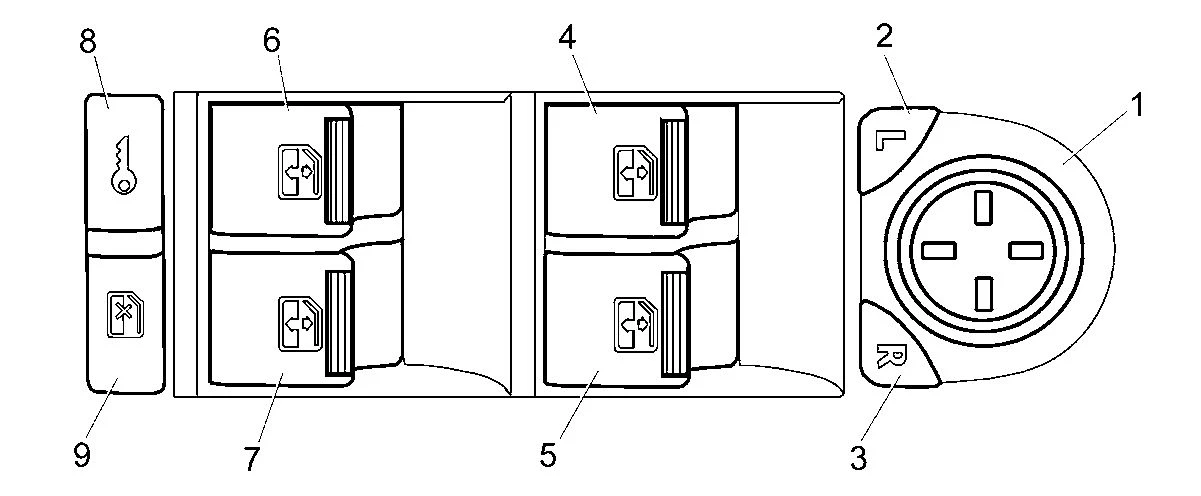

Для подъема и опускания стекол передних и задних дверей используются электростеклоподъемники, которые могут управляться от клавиш электростеклоподъемников модуля двери водителя (рис. 10, поз. 4...7), от клавиш электростеклоподъемника в пассажирских дверях и от кнопок блокировки и разблокировки пульта дистанционного управления.
Для подъема нужного Вам стекла потяните за край соответствующей клавиши электростеклоподъемника вверх. Для опускания нужного Вам стекла нажмите на край соответствующей клавиши электростеклоподъемника вниз. После прекращения нажатия клавиша автоматически устанавливается в среднем положении, и стекло останавливается в любой выбранной Вами позиции.
Для того чтобы отключить управление электростеклоподъемников от клавиш, расположенных в задних дверях, следует нажать кнопку 9 модуля двери водителя, символ в кнопке при этом будет подсвечиваться оранжевым светом.
Для возобновления возможности управления электростеклоподъемниками в задних дверях, следует повторно нажать кнопку 9 модуля двери водителя. Оранжевая подсветка символа в кнопке при этом погаснет.
Возможно одновременное управление двумя электростеклоподъемниками, расположенными на разных бортах автомобиля.
Электростеклоподъемники управляются от клавиш в модуле двери водителя и в пассажирских дверях только при включенном зажигании, а также в течение 30 секунд после выключения зажигания, если ни одна из дверей автомобиля не открывалась.
Электростеклоподъемники управляются от кнопок блокировки и разблокировки пульта дистанционного управления при выключенном зажигании. Подъем стекол происходит во время удержания кнопки блокировки в нажатом положении более трех секунд при включенном режиме охраны. Сначала поднимаются стекла передних, затем задних (в вариантном исполнении) пассажирских дверей. Опускание стекол происходит во время удержания кнопки разблокировки в нажатом положении более трех секунд при выключенном режиме охраны.
В вариантном исполнении сначала опускаются стекла передних, затем задних пассажирских дверей. Дальность действия управления стеклоподъемниками с пульта дистанционного управления меньше, чем в режимах постановки/снятия с охраны.
При закрытии окон с электрическими стеклоподъемниками возможно защемление пальцев рук и других частей тела, что может привести к серьезной травме. Поэтому, при пользовании электрическими стеклоподъемниками будьте внимательны, особенно если в автомобиле находятся дети. Убедитесь, что поднимающееся стекло ничего не защемит. В случае защемления немедленно прекратите подъем стекла и включите его опускание.
Ответственность за неправильное пользование электрическими стеклоподъемниками несёт водитель автомобиля. Он должен предупредить пассажиров о правилах пользования и опасностях при неправильном пользовании электрическими стеклоподъемниками. Не разрешайте детям пользоваться клавишами электростеклоподъемников и пультом дистанционного управления!
Задние двери

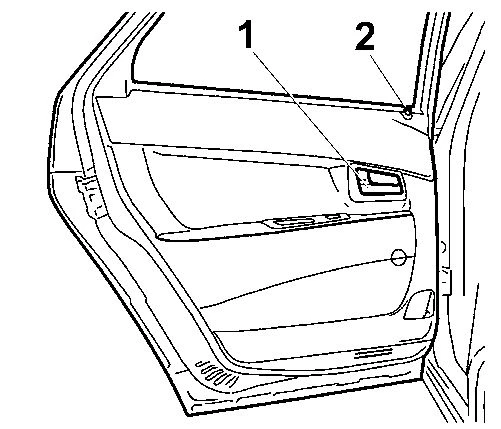

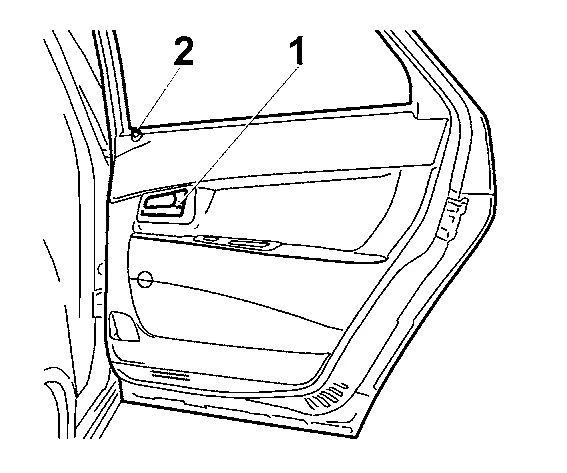

Задние двери блокируются снаружи пультом дистанционного управления, изнутри салона нажатием на кнопку 2 (рис. 12, 13) в двери или на кнопку 8 в модуле двери водителя (рис. 10). Блокировка замков задних дверей возможна как при открытых, так и при закрытых дверях.
Выходя из автомобиля, обязательно вынимайте ключ из выключателя зажигания, чтобы исключить возможность угона автомобиля и избежать случайного травмирования оставшихся в автомобиле пассажиров при управлении ими электростеклоподъемниками с пульта.
Для опускания и подъёма стекла задних дверей используются электростеклоподъемники (в вариантном исполнении), которые приводятся в действие переключателями 6 и 7 (рис. 10) в модуле двери водителя и кнопками пульта дистанционного управления. Стекла задних дверей опускаются не полностью.
Наружные зеркала

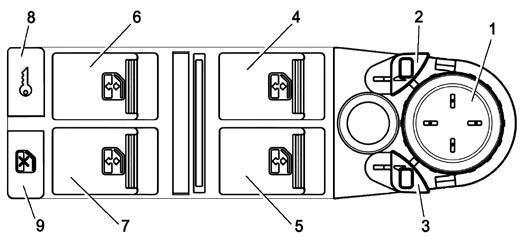

Для управления зеркалами нужно включить зажигание и нажать соответствующую кнопку выбора зеркала. Кнопку 2 (рис. 11) с символом L, если нужно управлять левым зеркалом, или кнопку 3 (рис. 11) с символом R, если нужно управлять правым зеркалом. При нажатии кнопки символ в ней начнет подсвечиваться оранжевым светом в течение некоторого времени — это означает возможность управления выбранным зеркалом. Если подсветка погасла, значит управление зеркалом прекратилось, при необходимости нажмите кнопку еще раз. После выключения зажигания остается возможность управления зеркалом еще в течение времени около 90 секунд, если ни одна дверь не была открыта.
Управлять положением зеркала нужно при помощи джойстика 1 (рис. 11). Следует добиться необходимого положения зеркала, поочередно нажимая на одну из рисок.
