Замена плавких предохранителей
Замена плавких предохранителейLADA KalinaТехническое Обслуживание И Текущий Ремонт Автомобиля
При замене плавких предохранителей и реле необходимо использовать только новые предохранители и реле, имеющие маркировку в соответствии с таблицами 3–5.
Во избежание оплавления изоляции проводов и корпуса монтажного блока при эксплуатации автомобиля следует использовать только типы плавких предохранителей и реле, одобренные к применению ПАО «АВТОВАЗ», согласно таблицам 3–5.
⚠️ ВНИМАНИЕ!
Не допускается применение предохранителей и реле, отличающихся по номиналу силы тока от рекомендуемых в таблицах 3–5. Это может привести к отказам в работе электрооборудования автомобиля или возникновению пожара.
Не допускается применение предохранителей и реле, отличающихся по номиналу силы тока от рекомендуемых в таблицах 3–5. Это может привести к отказам в работе электрооборудования автомобиля или возникновению пожара.

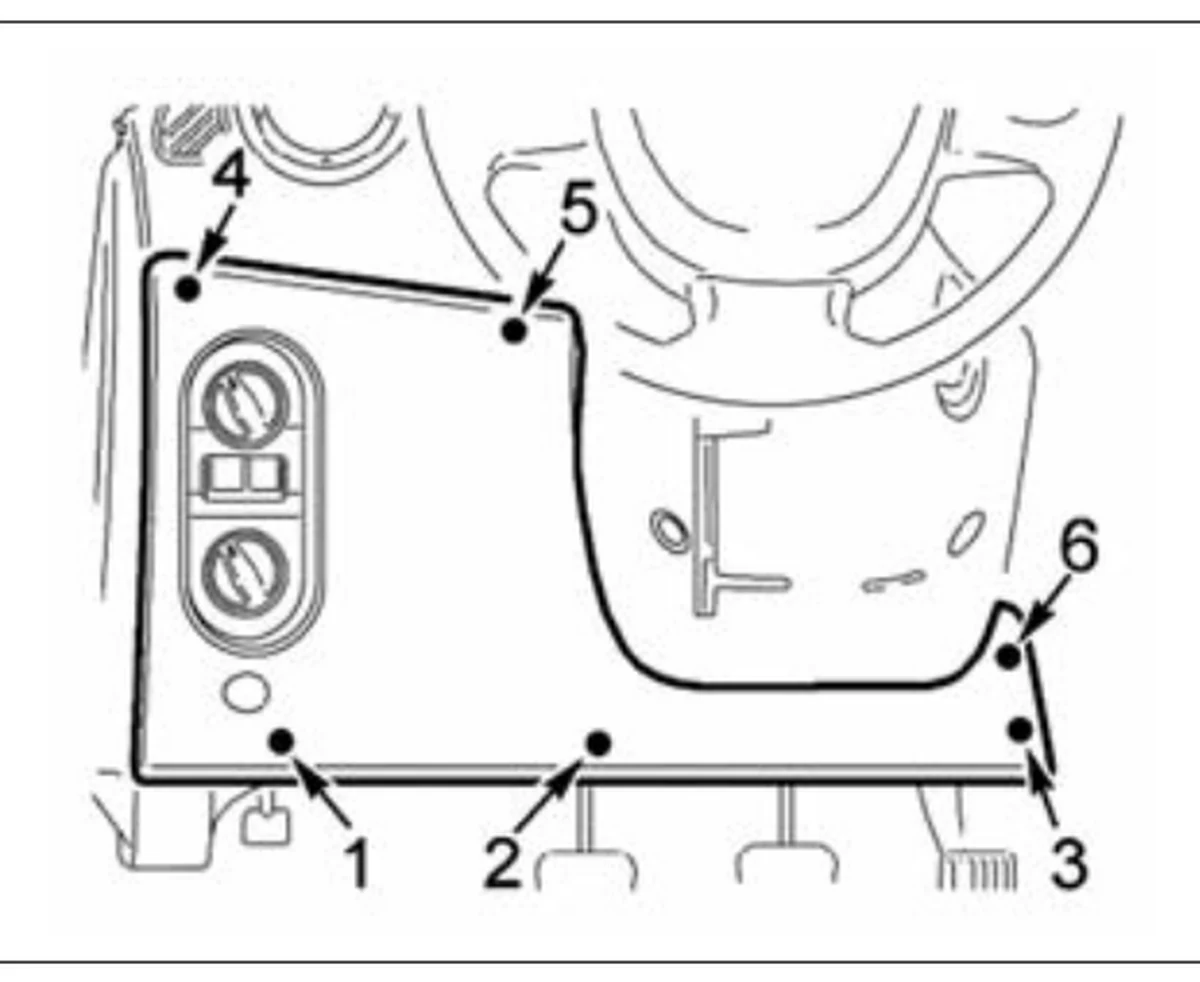

Для доступа к монтажному блоку с плавкими предохранителями и реле (рис. 59) потяните за нижний левый угол крышки и освободите левую точку запирания 1, затем среднюю нижнюю точку 2 и две правые точки запирания 3 и 6, затем освободите верхние точки запирания 4 и 5 и снимите крышку.
Установка крышки производится в следующем порядке: сначала защелкните правые элементы крепления крышки в точках 6 и 3, затем нижние элементы крепления крышки в точках 2 и 1, после чего верхние — в точках 4 и 5. Следите за точным попаданием крепежных элементов крышки в металлические фиксаторы, установленные на панели приборов.
При обратной установке крышки монтажного блока необходимо убедиться в надежном подключении колодки жгута проводов к выключателю привода замка двери задка (в вариантном исполнении) и отсутствии защемления проводов.
Сила тока, на которую рассчитан предохранитель, указана на его лицевой части, а номер предохранителя указан на корпусе монтажного блока.
Таблица 3. Предохранители, расположенные в монтажном блоке салона автомобиля
| № предохранителя | Сила тока | Защищаемые цепи |
|---|---|---|
| F1 | 15A | Реле электровентилятора радиатора минимальной скорости К18 (в исполнении с кондиционером или климатической установкой) |
| F1 | 15A | Реле электровентилятора радиатора максимальной скорости К4 |
| F1 | 15A | Реле муфты компрессора кондиционера К10 (в исполнении с кондиционером или климатической установкой) |
| F1 | 15A | Контроллер системы управления двигателем |
| F1 | 15A | Форсунки цилиндров |
| F1 | 15A | Катушки зажигания (для 16-клоп. ДВС) |
| F2 | 7,5A | Клапан заслонки впускной трубы (для 16-клоп. ДВС 21127) |
| F2 | 7,5A | Клапан продува адсорбера |
| F2 | 7,5A | Датчики кислорода |
| F2 | 7,5A | Датчик фаз (для 16-клоп. ДВС) |
| F2 | 7,5A | Датчик массового расхода воздуха (для 8-клоп. ДВС или 16-клоп. ДВС 21126) |
| F2 | 7,5A | Селектор АМТ (в исполнении с контроллером АМТ) |
| F2 | 7,5A | Блок управления системой контроля давления в шинах (кл. 30) (для а/м ЕВРО-6) |
| F3 | 5A | Контроллер антиблокировочной системы тормозов / Контроллер системы курсовой устойчивости |
| F4 | 15A | Контроллер управления системой надувных подушек безопасности |
| F5 | 7,5A | Реле стартера К2 / Контроллер автоматической коробки передач |
| F5 | 7,5A | Разгрузочное реле выключателя зажигания К1 |
| F5 | 7,5A | Реле обогрева заднего стекла К6 |
| F5 | 7,5A | Реле обогрева сидений К13 (в вариантном исполнении) |
| F5 | 7,5A | Реле обогрева ветрового стекла К14 (в вариантном исполнении) |
| F5 | 7,5A | Реле топливного насоса К12 |
| F5 | 7,5A | Контроллер системы управления двигателем |
| F5 | 7,5A | Аудиосистема |
| F5 | 7,5A | Контроллер электроусилителя рулевого управления |
| F5 | 7,5A | Переключатель стеклоочистителя |
| F5 | 7,5A | Центральный блок кузовной электроники (в вариантном исполнении) |
| F5 | 7,5A | Терминальный блок «ЭРА-ГЛОНАСС» |
| F5 | 7,5A | Выключатель педали сцепления (для механической коробки передач) |
| F5 | 7,5A | Выключатель педали тормоза |
| F5 | 7,5A | Комбинация приборов |
| F5 | 7,5A | Блок управления системой блокировки дверей (в вариантном исполнении) |
| F5 | 7,5A | Выключатель блокировки двери водителя |
| F5 | 7,5A | Выключатель кондиционера (в вариантном исполнении) |
| F5 | 7,5A | Датчик скорости автоматической коробки передач (в вариантном исполнении) |
| F5 | 7,5A | Переключатель режимов автоматической коробки передач (в вариантном исполнении) |
| F5 | 7,5A | Контроллер АМТ (в вариантном исполнении) |
| F5 | 7,5A | Блок управления системой контроля давления в шинах (для а/м ЕВРО-6) |
| F6 | 7,5A | Свет заднего хода |
| F6 | 7,5A | Указатели поворота |
| F6 | 7,5A | Блок управления системой парковки (в вариантном исполнении) |
| F7 | 10A | Дальний свет правого борта |
| F8 | 10A | Дальний свет левого борта |
| F9 | 5A | Габаритные огни правого борта |
| F10 | 5A | Габаритные огни левого борта |
| F10 | 5A | Фонари освещения номерного знака |
| F10 | 5A | Плафон освещения багажника |
| F10 | 5A | Подсветка приборов и клавиш |
| F11 | 5A | Задние противотуманные огни |
| F12 | 10A | Ближний свет правого борта |
| F13 | 10A | Ближний свет левого борта |
| F13 | 10A | Регулятор электрокорректора фар (в вариантном исполнении) |
| F14 | 20A | Центральный блок кузовной электроники: (очиститель ветрового стекла) (в вариантном исполнении) |
| F14 | 20A | Омыватель ветрового стекла |
| F14 | 20A | Очиститель ветрового стекла |
| F14 | 20A | Подрулевой переключатель стеклоочистителей |
| F15 | 10A | Очиститель заднего стекла |
| F15 | 10A | Омыватель заднего стекла |
| F16 | РЕЗЕРВ | |
| F17 | РЕЗЕРВ | |
| F18 | РЕЗЕРВ | |
| F19 | РЕЗЕРВ | |
| F20 | РЕЗЕРВ | |
| F21 | 15A | Электродвигатель топливного насоса |
| F22 | 7,5A | Выключатель сигнала торможения |
| F22 | 7,5A | Сигналы торможения |
| F22 | 7,5A | Дополнительный сигнал торможения |
| F22 | 7,5A | Контроллер антиблокировочной системы тормозов / Контроллер системы курсовой устойчивости |
| F22 | 7,5A | Контроллер АМТ (в вариантном исполнении) |
| F23 | 5A | Комбинация приборов |
| F23 | 5A | Диагностический разъем |
| F24 | 10A | Реле звукового сигнала К8 |
| F24 | 10A | Звуковой сигнал |
| F25 | 15A | Патрон для подключения дополнительных потребителей в салоне |
| F26 | 5A | Терминальный блок «ЭРА-ГЛОНАСС» |
| F27 | 10A | Противотуманная фара правого борта (в вариантном исполнении) |
| F28 | 10A | Противотуманная фара левого борта (в вариантном исполнении) |
| F29 | 15A | Обогрев передних сидений (в вариантном исполнении) |
| F30 | 10A | Аудиосистема |
| F31 | 10A | Центральный блок кузовной электроники: (указатели поворотов; питание блока кузовной электроники) (в вариантном исполнении) |
| F32 | 30A | Центральный блок кузовной электроники: (электростеклоподъемники; Замки дверей и багажника; Датчик дождя; Плафон освещения вещевого ящика; Плафон освещения багажника; Блок освещения салона; Дневные ходовые огни) (в вариантном исполнении) |
| F33 | 5A | Модуль двери водителя |
| F34 | 7,5A | Муфта компрессора кондиционера (в исполнении с кондиционером или климатической установкой) |
| F34 | 7,5A | Контроллер системы автоматического управления климатической установкой (в вариантном исполнении) |
| F35 | 15A | Контроллер автоматической коробки передач (в вариантном исполнении) |
| F36 | 15A | Привод управления автоматической коробкой передач (в вариантном исполнении) |
| F36 | 15A | Аварийная сигнализация |
| F37 | 15A | Выключатель привода замка багажника |
| F37 | 15A | Блок управления системой блокировки дверей |
| F37 | 5A | Выключатель привода замка багажника |
| F38 | 10A | Дневные ходовые огни |
| F39 | 15A | Патрон для подключения дополнительных потребителей в багажнике |
| F40 | 10A | К разъему светотехники прицепа |
| F41 | 50A | Обогрев ветрового стекла (в вариантном исполнении) |
| F42 | 30A | Обогрев наружных зеркал (в вариантном исполнении) |
| F42 | 30A | Обогрев заднего стекла |
| F43 | 50A | Контроллер АМТ (в вариантном исполнении) |
| F44 | 30A | Электровентилятор отопителя |
| F44 | 30A | Контроллер системы автоматического управления климатической установкой (в вариантном исполнении) |
| F45 | 30A | Электростеклоподъемники передних дверей |
| F46 | РЕЗЕРВ |
Таблица 4. Реле, расположенные в монтажном блоке салона автомобиля
| № реле | Номинал | Назначение реле |
|---|---|---|
| К1 | 50А | Разгрузочное реле выключателя зажигания |
| К2 | 30А | Дополнительное реле стартера |
| К3 | 30А | Реле очистителя ветрового стекла (в вариантном исполнении) / Реле автозапуска |
| К4 | 30А | Реле электровентилятора радиатора максимальной скорости (в вариантном исполнении) |
| К5 | 30А | Реле поворотов и аварийной сигнализации (в вариантном исполнении) |
| К6 | 30А | Реле обогрева заднего стекла |
| К7 | 20А | Реле дальнего света фар |
| К8 | 20А | Реле звукового сигнала |
| К9 | 20А | Реле ближнего света фар |
| К10 | 20А | Реле муфты компрессора кондиционера (в исполнении с кондиционером или климатической установкой) |
| К11 | 20А | Главное реле ЭСУД |
| К12 | 20А | Реле топливного насоса |
| К13 | 20А | Реле обогрева сидений (в вариантном исполнении) |
| К14 | 70А | Реле обогрева ветрового стекла (в вариантном исполнении) |
| К15 | 20А | Реле включения аварийной сигнализации |
| К16 | 30А | Реле питания аварийной сигнализации/реле включения лампы заднего хода (в вариантном исполнении) |
| К17 | 30А | Реле питания электростеклоподъемников/реле вентилятора радиатора в режиме автозапуска |
| К18 | 30А | Реле электровентилятора радиатора минимальной скорости (в вариантном исполнении) |
Таблица 5. Предохранители, расположенные в блоке предохранителей моторного отсека автомобиля
| № предохранителя | Номинал | Защищаемая цепь |
|---|---|---|
| FF1 | 60А | Генератор |
| FF2 | 60А | Генератор |
| FF3 | 30А | Электровентилятор охлаждения радиатора |
| FF3 | 40А | Электровентилятор охлаждения радиатора (в исполнении с кондиционером или климатической установкой) |
| FF4 | 40А | Контроллер антиблокировочной системы тормозов / Контроллер системы курсовой устойчивости |
| FF5 | 25А | Контроллер антиблокировочной системы тормозов / Контроллер системы курсовой устойчивости |
| FF6 | 50А | Контроллер электроусилителя рулевого управления |

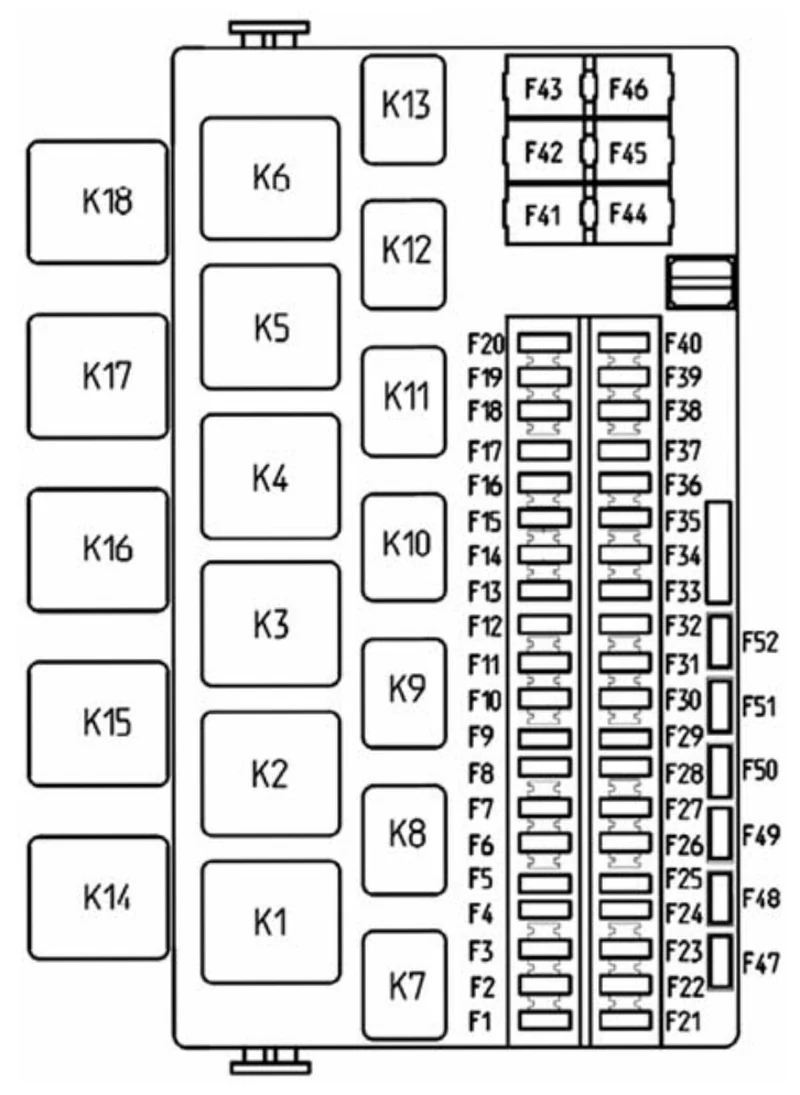

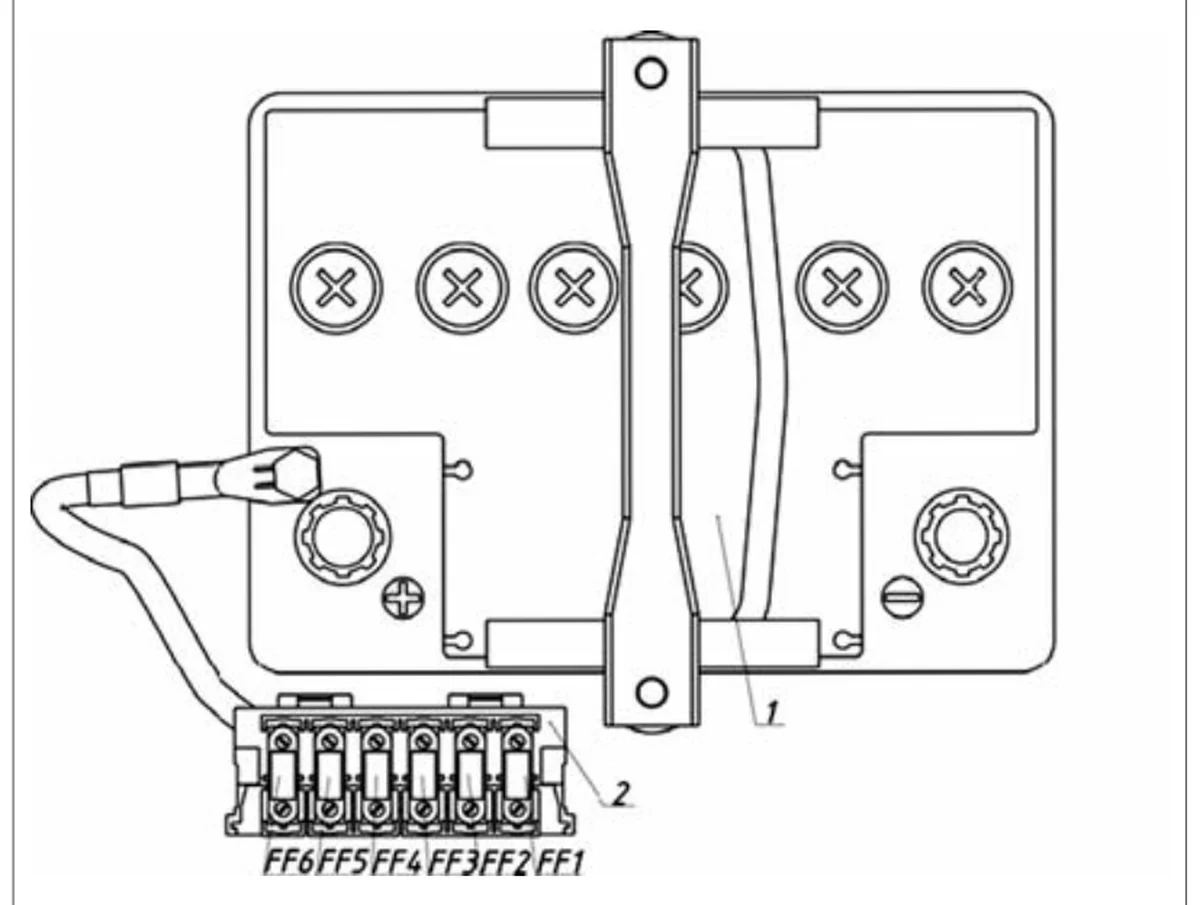

Схемы расположения предохранителей и реле в монтажных блоках салона автомобиля и моторного отсека показаны на рис. 60 и рис. 61 соответственно.
⚠️ ВНИМАНИЕ!
В случае повторного отказа предохранителя для выяснения и устранения причин, вызвавших его оплавление, обратитесь к дилеру LADA.
В случае повторного отказа предохранителя для выяснения и устранения причин, вызвавших его оплавление, обратитесь к дилеру LADA.
