Замена ламп

Для нормальной работы системы освещения и световой сигнализации применяйте лампы, указанные в приложении 2.

Блок-фара

Замена лампы ближнего света:

• откройте капот;

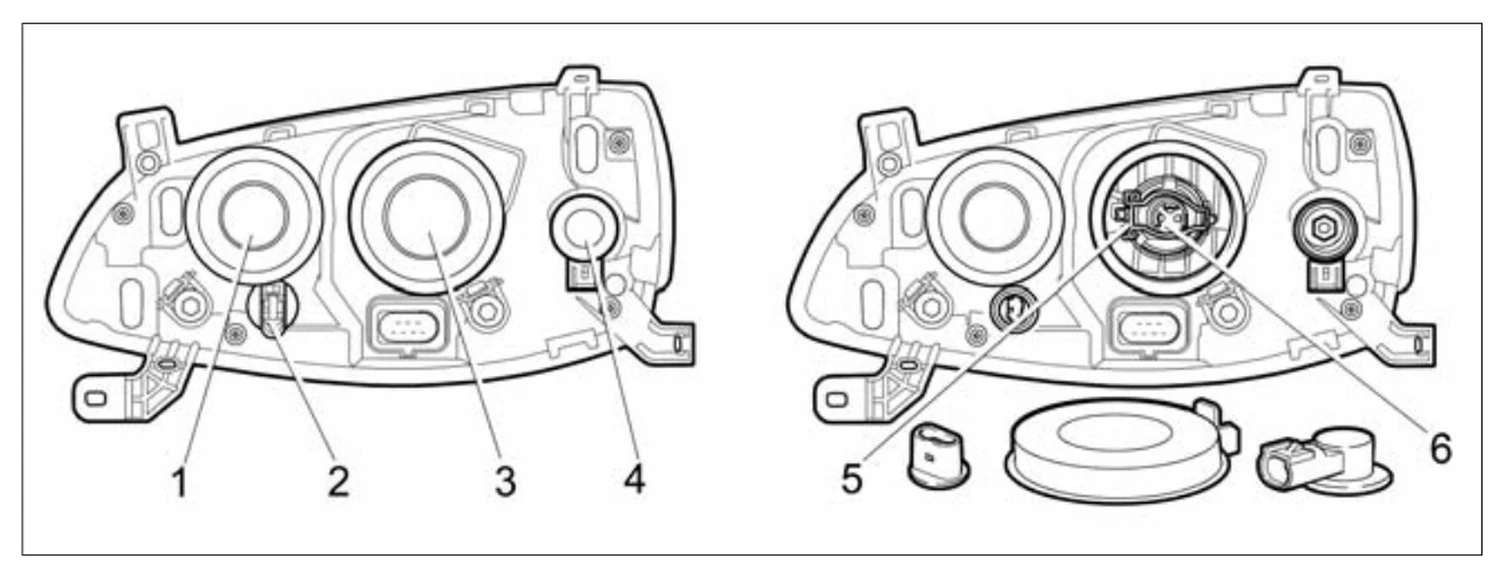

• снимите защитную резиновую крышку 3 (рис. 62);
• отсоедините колодку с проводами от лампы;
• откиньте в сторону пружинный фиксатор 4, предварительно нажав на него;
• выньте лампу 5 за цоколь.

Установка новой лампы осуществляется в обратном порядке. Не касайтесь колбы лампы. Замену лампы рекомендуется проводить в хлопчатобумажных перчатках. После установки новой лампы ближнего света убедитесь в плотном прилегании защитной резиновой крышки 3 к корпусу блок-фары.

Замена лампы дальнего света:

• откройте капот;
• снимите защитную резиновую крышку 1;
• отсоедините колодку с проводом от лампы;
• откиньте в сторону пружинный фиксатор, предварительно нажав на него;
• выньте лампу за цоколь.

Установка новой лампы осуществляется в обратном порядке. Не касайтесь колбы лампы. Замену лампы рекомендуется проводить в хлопчатобумажных перчатках. После установки новой лампы дальнего света убедитесь в плотном прилегании защитной резиновой крышки 1 к корпусу блок-фары.

Замена лампы дневного ходового и габаритного огней:

• откройте капот;
• поверните патрон 2 лампы против часовой стрелки до упора;
• выньте патрон с лампой из корпуса фары;
• выньте лампу из патрона.

Замена лампы указателя поворота:

• откройте капот;
• поверните на себя патрон 4 лампы до упора;
• выньте патрон с лампой из корпуса фары;
• поверните лампу против часовой стрелки до упора, предварительно нажав на неё;
• выньте лампу из патрона.

Установка новых ламп осуществляется в обратном порядке.

Задний фонарь

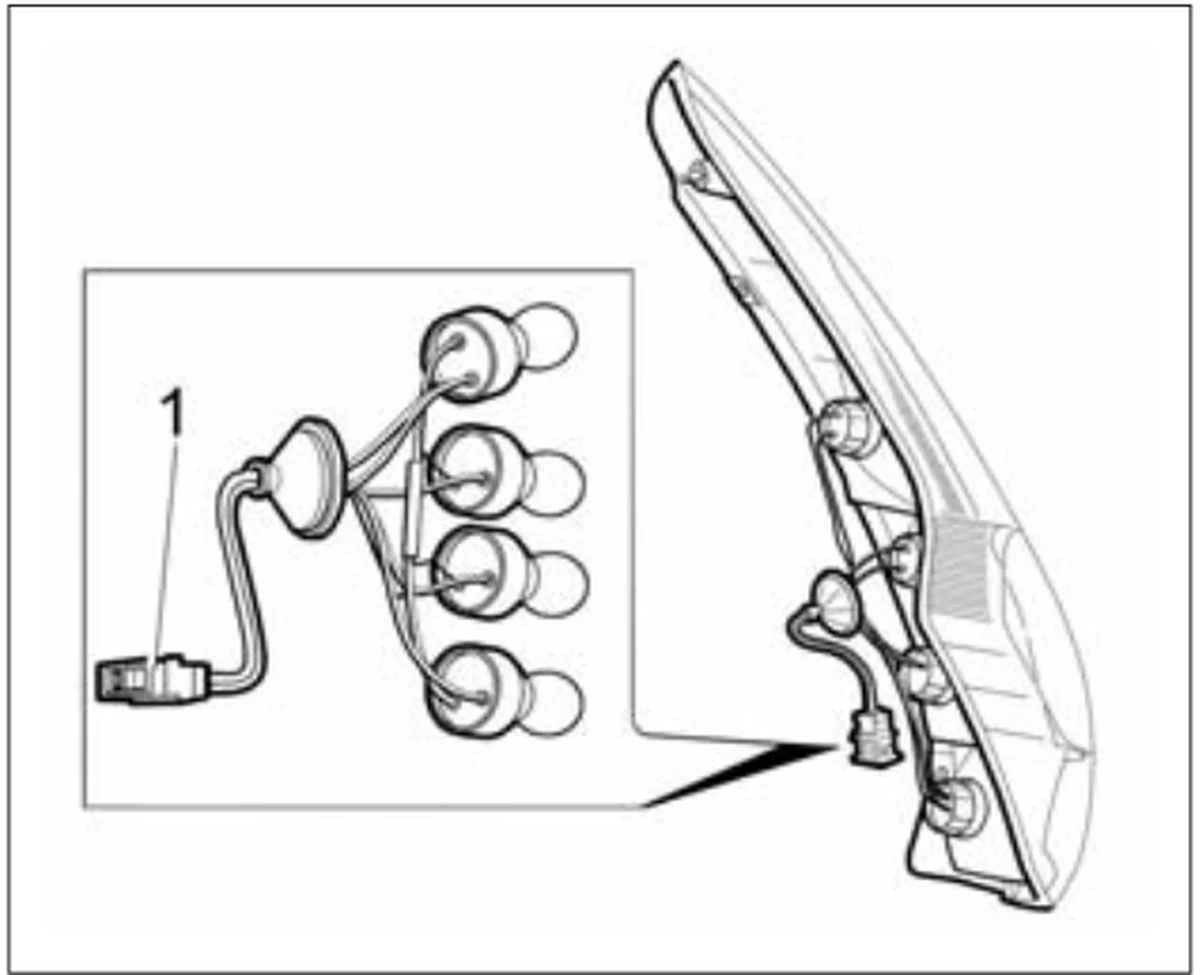

Замена ламп в заднем фонаре на автомобиле с кузовом «хэтчбек» (рис. 63а):

• откройте дверь задка;
• отверните два болта крепления заднего фонаря со стороны двери задка;
• прикладывая усилие, потяните задний фонарь на себя и выведите шпильки крепления из держателей заднего фонаря;
• отведите задний фонарь от кузова и извлеките патрон с неисправной лампой;
• выньте лампу из патрона, предварительно нажав на нее и повернув против часовой стрелки до упора.

После установки новой лампы сборку и установку заднего фонаря проводите в обратном порядке.

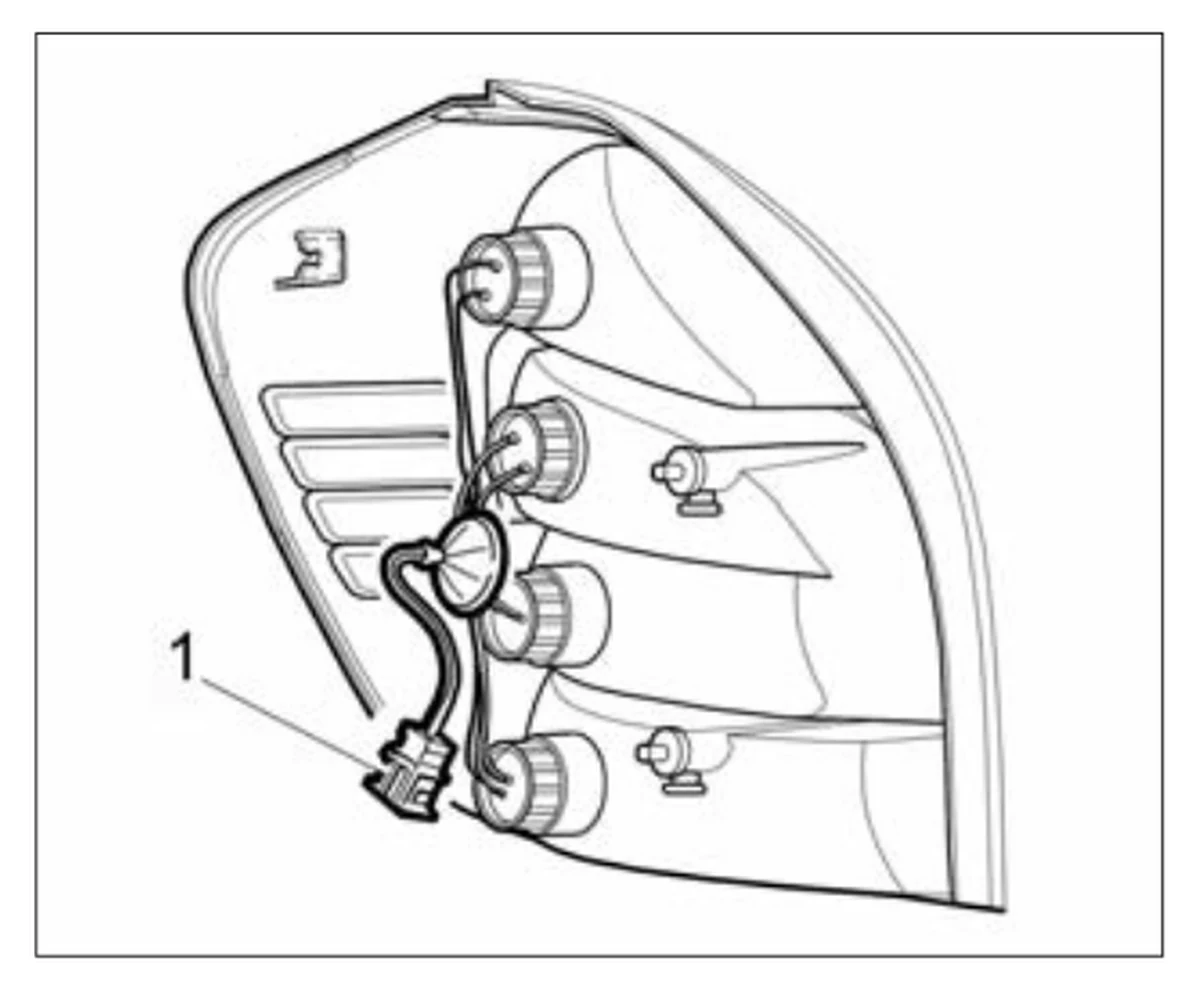

Замена ламп в заднем фонаре на автомобиле с кузовом «универсал» (рис. 63б):

• откройте дверь задка;
• откройте люк в обивке боковины;
• отсоедините колодку жгута проводов 1 заднего фонаря от жгута проводов автомобиля;
• отверните три гайки крепления заднего фонаря;
• выведите задний фонарь из зацепления с фиксатором;
• отведите задний фонарь от кузова и извлеките патрон с неисправной лампой;
• поверните патрон с требующей замены лампой против часовой стрелки и выньте его из корпуса заднего фонаря;
• извлеките лампу из патрона, слегка нажав на неё и повернув против часовой стрелки;
• вставьте новую лампу в патрон, нажав на неё и повернув по часовой стрелке.

После замены лампы сборку и установку заднего фонаря проводите в обратном порядке.

Боковой указатель поворота

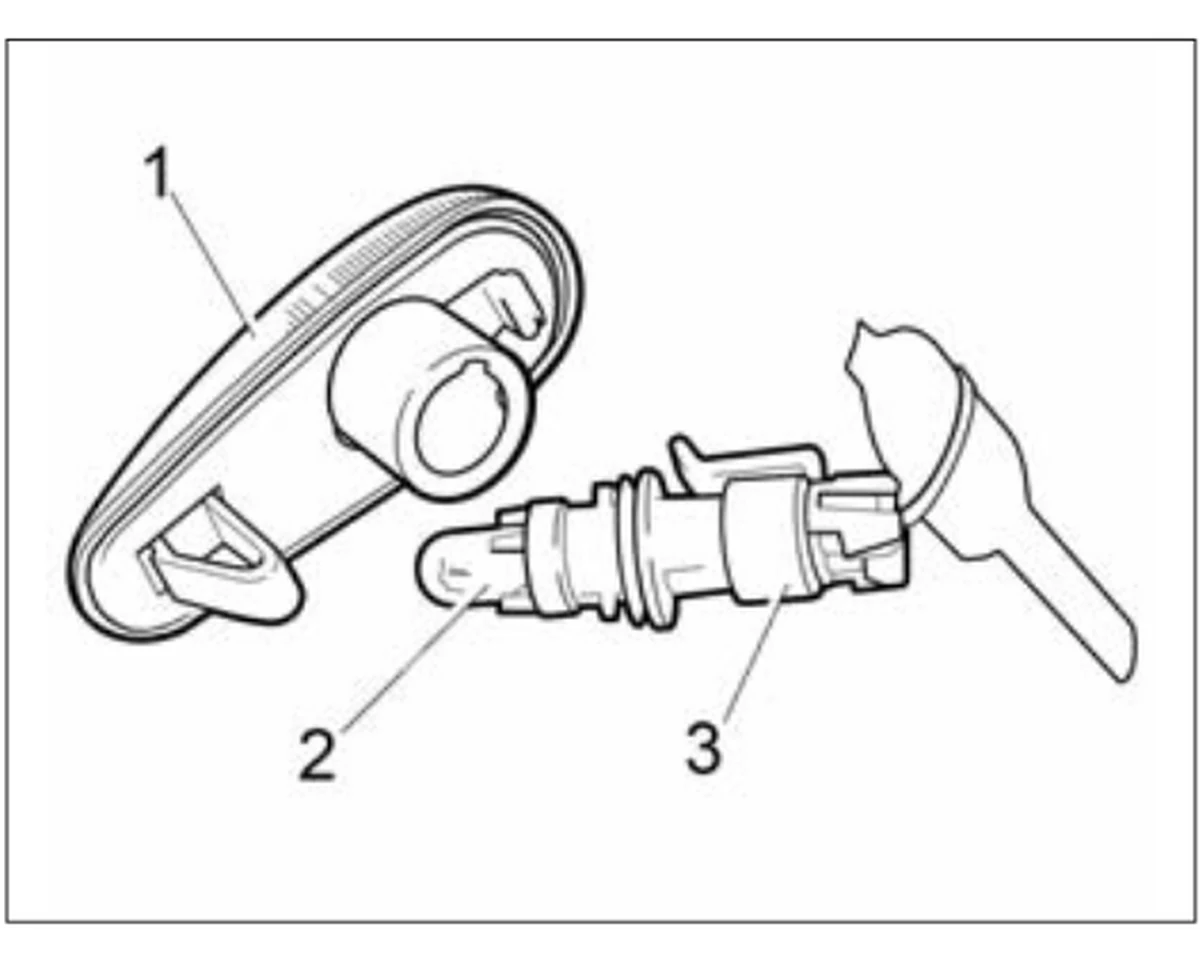

Для замены лампы в боковом указателе поворота снимите его с автомобиля. В гнезде фонарь удерживается пружинной защелкой и фиксатором. Сдвиньте фонарь в направлении движения автомобиля и выведите фиксатор из зацепления. Повернув патрон 3 против часовой стрелки, выньте его в сборе с лампой из корпуса фонаря и потяните лампу 2 на себя. После замены лампы сборку и установку бокового указателя поворота проводите в обратном порядке.

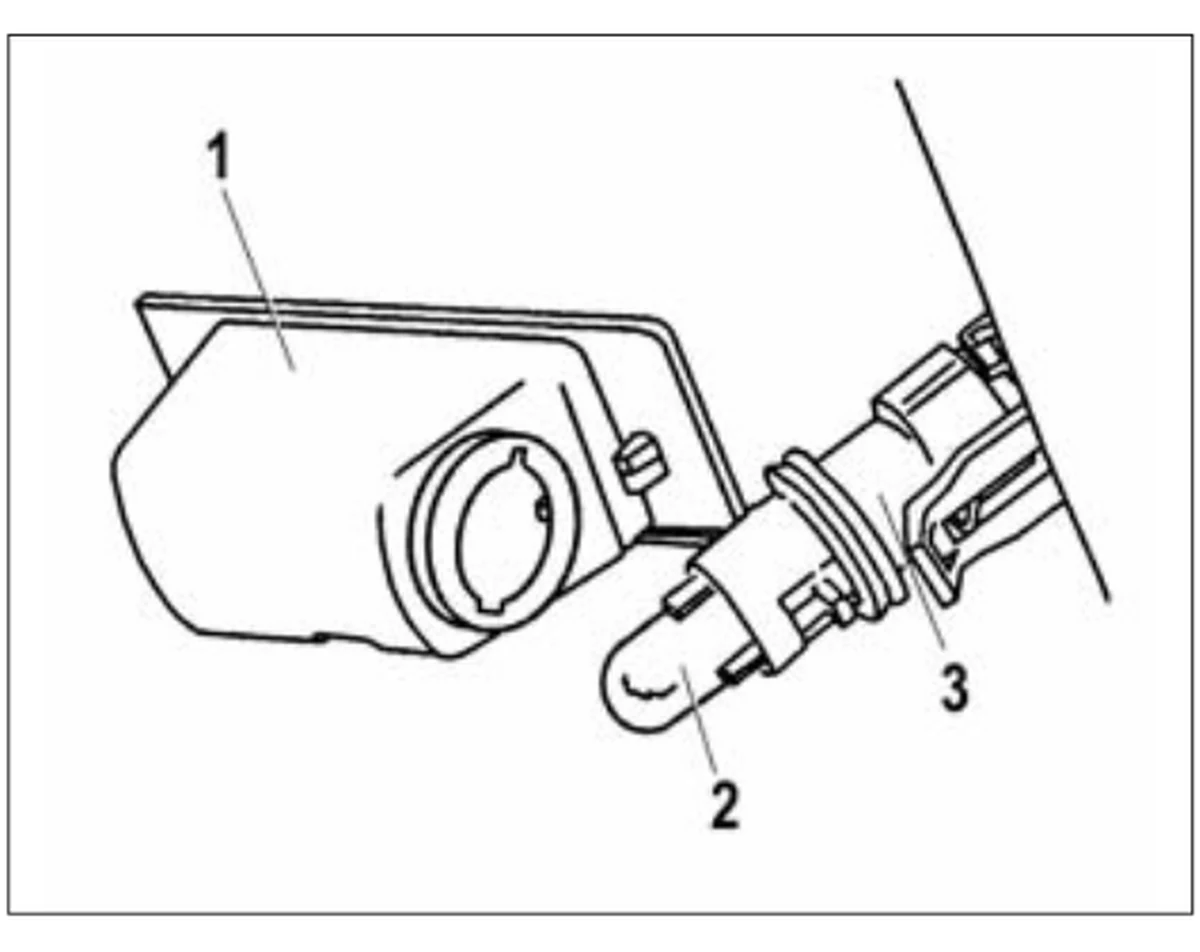

Фонарь освещения номерного знака

Для замены лампы в фонаре освещения номерного знака снимите его с автомобиля. Вставьте плоскую отвертку в паз с левой стороны фонаря, аккуратно сдвиньте его вправо и выведите фиксатор из зацепления. Повернув патрон 3 против часовой стрелки, выньте его в сборе с лампой из корпуса фонаря и потяните лампу 2 на себя. После замены лампы сборку и установку фонаря проводите в обратном порядке.

Плафон освещения салона

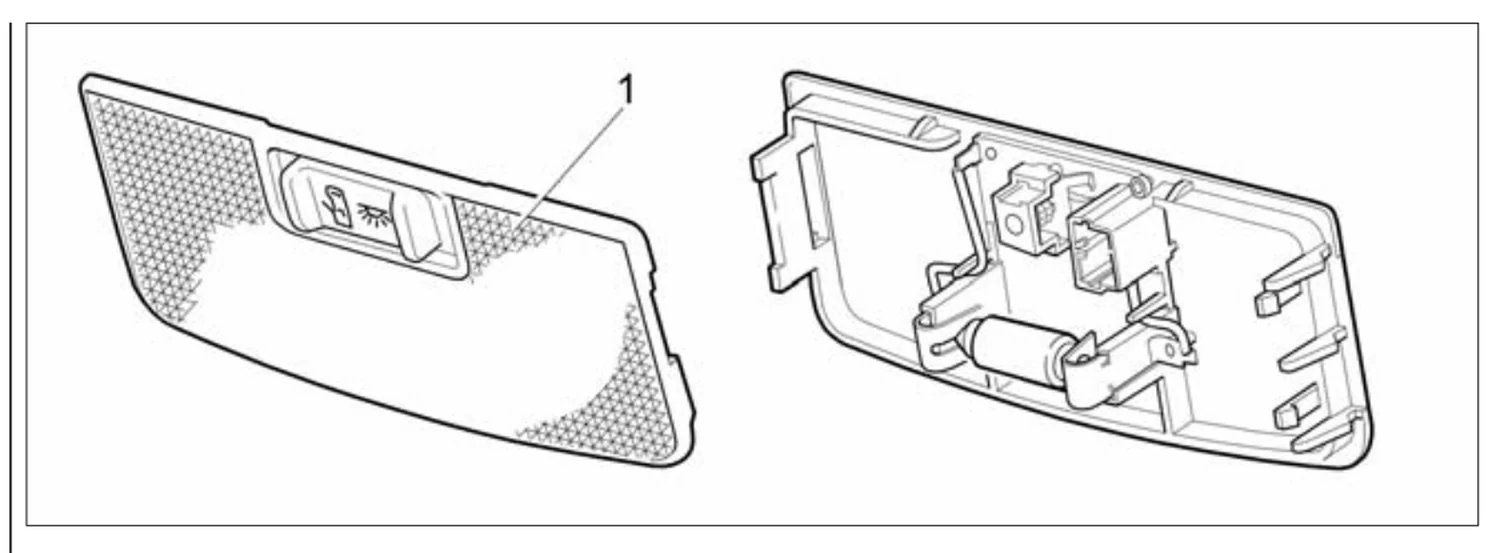

Для замены лампы в плафоне освещения салона необходимо извлечь рассеиватель 1 (рис. 66) из рамки крепления плафона. Для снятия плафона вставьте плоскую отвертку в паз с правой стороны плафона и аккуратно потяните плафон на себя. Отожмите контакты и выньте лампу. После замены лампы установите зацепы плафона в гнездо блока слева и прижмите правую сторону плафона до фиксации.

Блок освещения салона

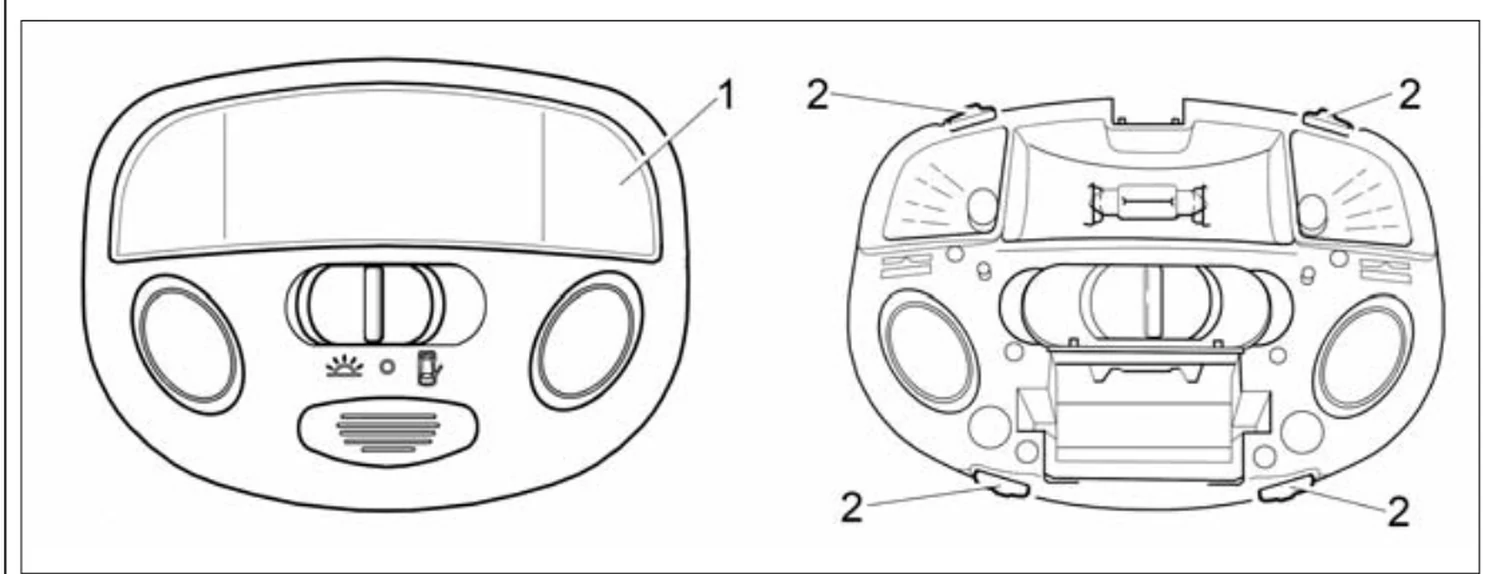

Для замены ламп в блоке освещения салона необходимо снять рассеиватель 1 (рис. 67) с помощью плоской отвертки, вставив ее в специальные пазы. Лампы индивидуального освещения вынимаются после поворота на 45° по часовой или против часовой стрелки. Блок удерживается в посадочном месте с помощью защелок 2.

Плафоны освещения багажника и бокового вещевого ящика

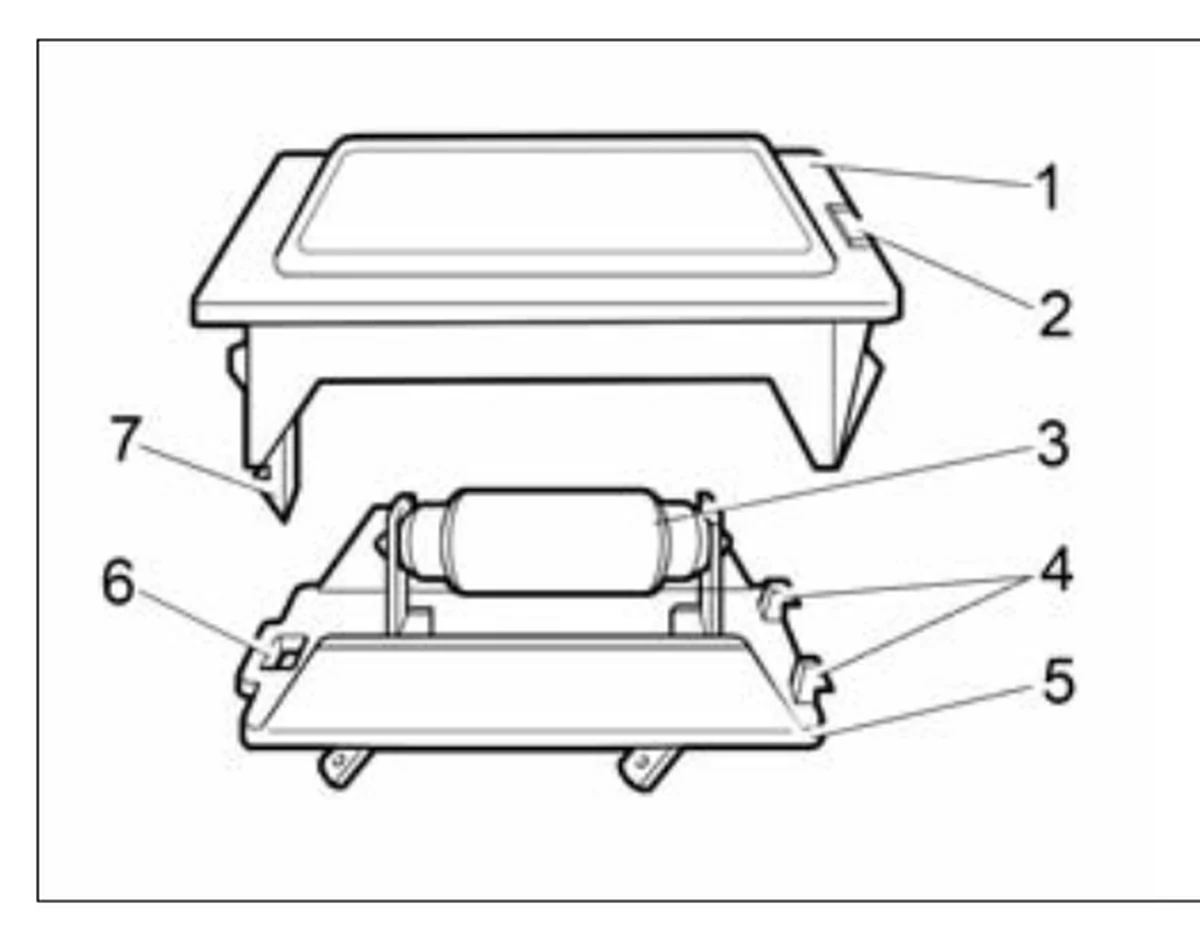

Для замены лампы 3 (рис. 68) в плафоне освещения багажника или бокового вещевого ящика выньте плафон из посадочного места, для чего вставьте отвертку в паз 2 с правой стороны плафона и аккуратно поверните ее на себя. Затем нажмите на защелку 7, выведите ее из отверстия 6 и снимите рассеиватель 1. Лампа удерживается пружинными контактами. После замены лампы рассеиватель 1 устанавливайте так, чтобы защелка 7 вошла в отверстие 6.

Противотуманная фара

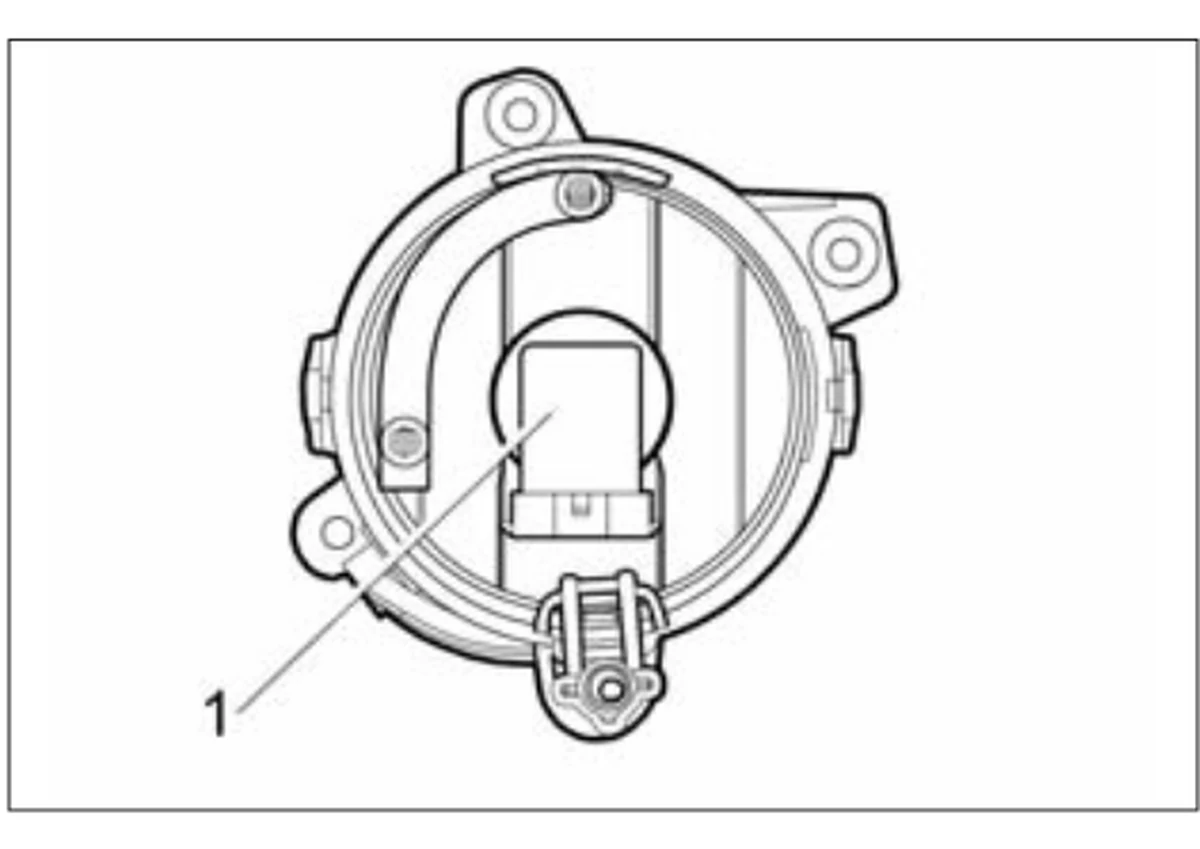

Демонтируйте неработоспособную лампу в противотуманной фаре (рис. 69). Поверните патрон 1 против часовой стрелки и выньте его из рефлектора, отсоедините колодку жгута проводов от лампы. Монтаж новой лампы проводите в обратном порядке.

Для освобождения доступа к противотуманной фаре из-под арки переднего колеса необходимо предварительно демонтировать колесо и частично освободить крепление щитка переднего крыла, вывернув шесть винтов. Отогните щиток, демонтируйте неисправную лампу из противотуманной фары и установите новую в обратном порядке.

В вариантном исполнении в щитках передних крыльев автомобиля имеются специальные люки для доступа к противотуманным фарам. При наличии такого люка порядок замены лампы следующий: максимально поверните переднее колесо внутрь арки, снимите крышку люка щитка переднего крыла, после чего доступ к лампе осуществляется через люк в щитке переднего крыла; поверните лампу против часовой стрелки и вытащите ее наружу; отсоедините колодку жгута проводов и замените лампу. Установку новой лампы осуществляйте в обратном порядке. Для облегчения работы рекомендуется предварительно снять переднее колесо.
