Руководство по эксплуатации радиоприемника и проигрывателя звуковых файлов
1. Описание радиоприемника
Настоящее руководство по эксплуатации распространяется на радиоприемник и проигрыватель звуковых файлов 2190-7900010-20 (далее по тексту радиоприемник) и предназначено для изучения состава, принципов работы, технических характеристик, правил эксплуатации и технического обслуживания изделия.
Гарантия не распространяется на повреждения, вызванные небрежным обращением с изделием или неквалифицированным ремонтом, а также на радиоприемники с внешними повреждениями.
1.1 Внешний вид

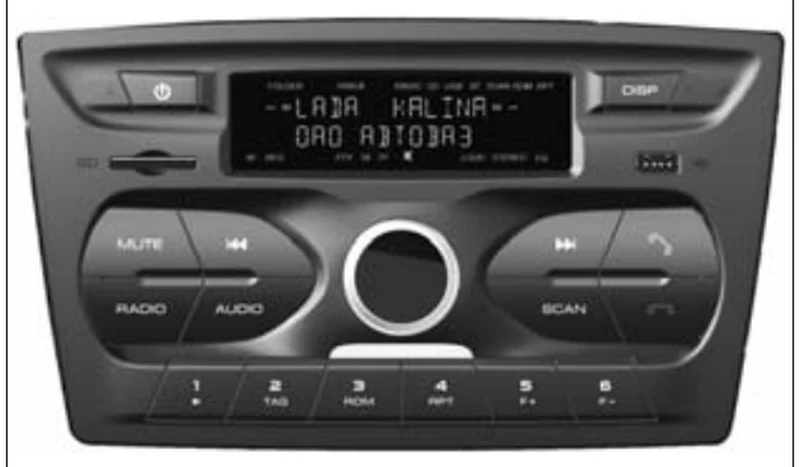

1.1.1 На рис. 1 представлен внешний вид лицевой панели радиоприемника и проигрывателя звуковых файлов 2190-7900010-20.
1.2 Описание органов управления

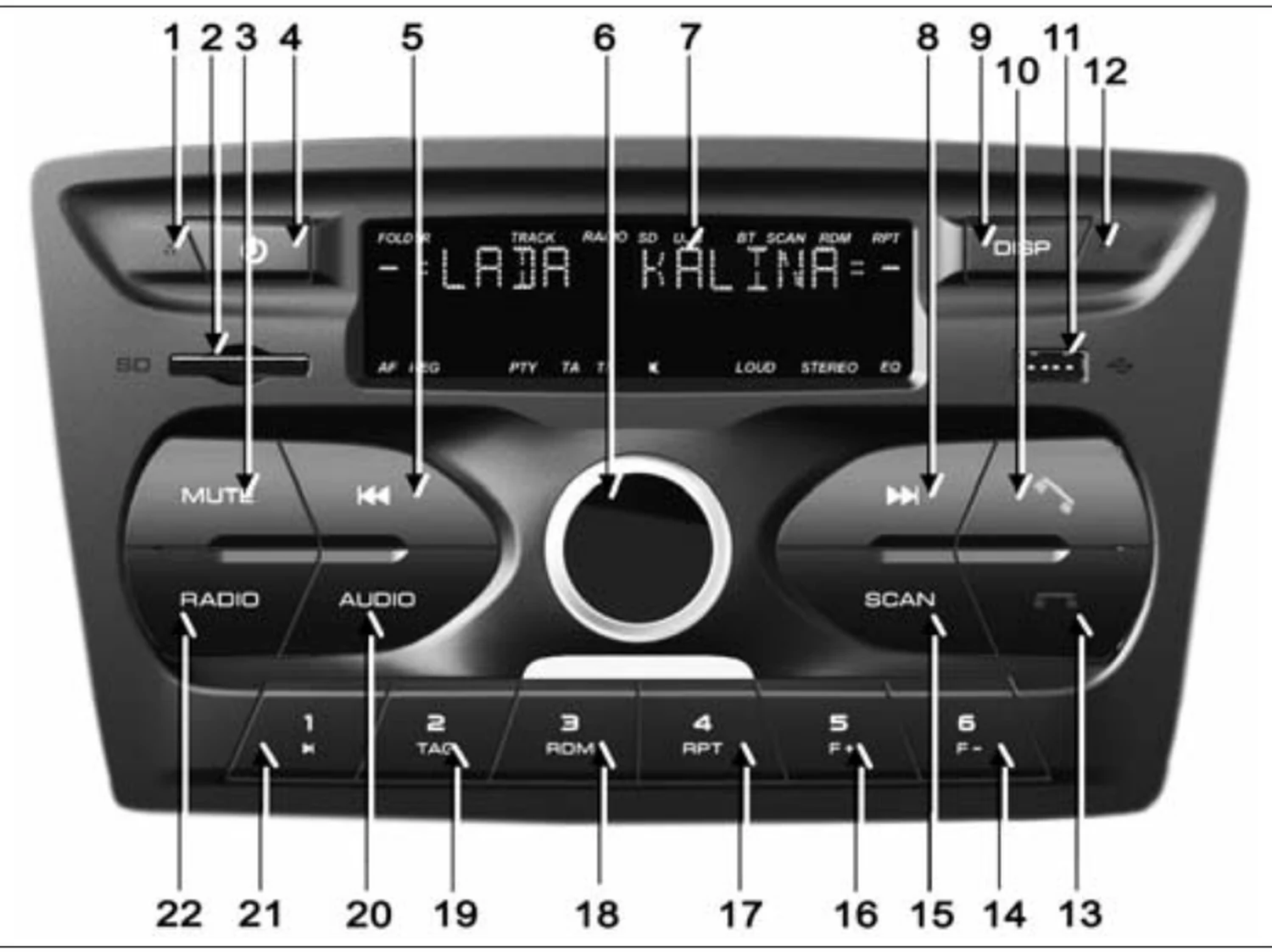

1.2.1 Описание органов управления, обозначенных цифрами на рис. 2, приведено в таблице 1.
| № | Обозначение органа управления |
|---|---|
| 1 | Микрофон |
| 2 | Слот для карты памяти SD |
| 3 | Кнопка выключения звука MUTE |
| 4 | Кнопка включения/выключения радиоприемника |
| 5 | Многофункциональная кнопка 9 |
| 6 | Ручка энкодера многофункциональная |
| 7 | Дисплей |
| 8 | Многофункциональная кнопка: |
| 9 | Многофункциональная кнопка DISP |
| 10 | Кнопка входа в режим «Телефон», прием входящего звонка |
| 11 | Слот для USB Flash drive |
| 12 | Кнопка Reset. Восстановление работоспособности радиоприемника в случае «зависания» |
| 13 | Кнопка выхода из режима «Телефон» в предыдущий режим, отбой входящего звонка |
| 14 | Многофункциональная кнопка 6 F- |
| 15 | Многофункциональная кнопка SCAN |
| 16 | Многофункциональная кнопка 5 F+ |
| 17 | Многофункциональная кнопка 4 RPT |
| 18 | Многофункциональная кнопка 3RDM |
| 19 | Многофункциональная кнопка 2 TAG |
| 20 | Многофункциональная кнопка AUDIO |
| 21 | Многофункциональная кнопка 14I |
| 22 | Многофункциональная кнопка RADIO |
1.3 Описание дисплея

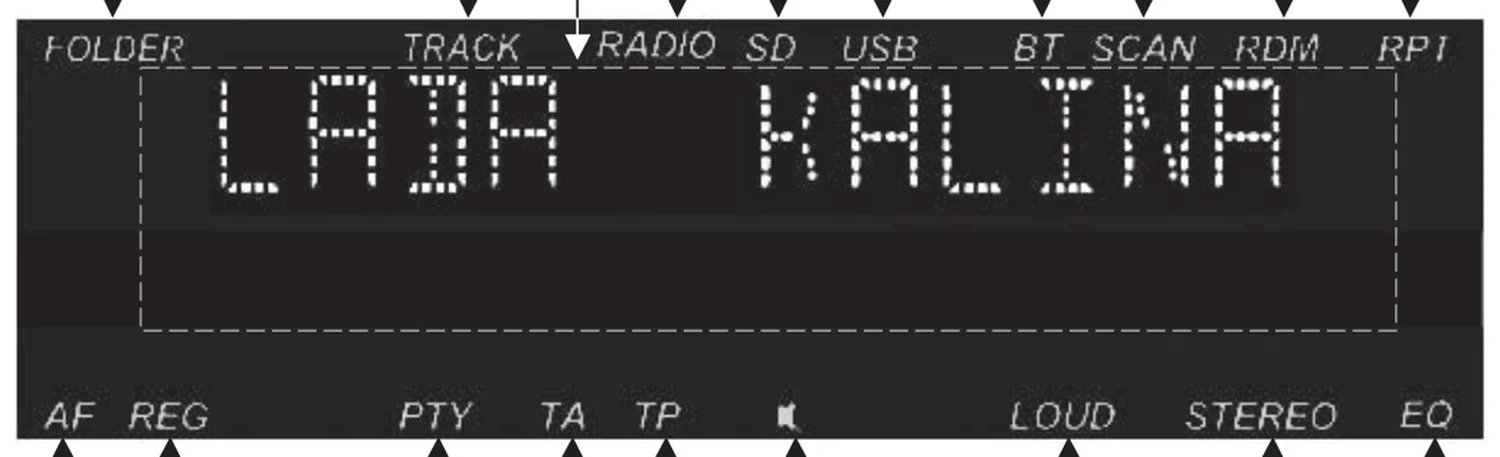

На рис. 3 представлен внешний вид дисплея.
1.4 Установка и извлечение карты памяти
1.4.1 Для установки карты памяти вставьте ее скошенным углом вперед и вправо в слот для карты памяти SD (поз. 2) (здесь и далее номера кнопок приведены в соответствии c позициями на рис. 1) до фиксации.
1.4.2 Для извлечения карты памяти нажмите на нее. Карта памяти выдвинется наружу.
1.5 Установка и извлечение USB-флеш-накопителя
1.5.1 Для установки USB-флеш-накопителя вставьте его в слот для USB Flash drive (рис. 2, поз. 11).
1.5.2 Для извлечения USB-флеш-накопителя необходимо выйти из режима проигрывания аудиофайлов и без усилия извлечь его из слота USB Flash drive.
2. Управление радиоприемником
2.1 Общие условия
2.1.1 Радиоприемником разрешается управлять только при полной уверенности в том, что это не будет угрожать безопасности дорожного движения.
Внимательно следите, в первую очередь, за дорогой! На водителя возлагается вся полнота ответственности за безопасность дорожного движения. Пользуйтесь изделием так, чтобы автомобиль оставался подконтролен Вам в любой ситуации!
2.1.2 Для предотвращения аварии во время управления автомобилем:
- не проводите настройку радиоприемника;
- не делайте звук очень громким, так как это может препятствовать восприятию звуковых сигналов от других автомобилей.
2.1.5 Радиоприемник рассчитан на подключение к бортовой сети автомобиля 12 В с минусом на корпусе. Не подключайте радиоприемник в автомобилях с другим напряжением питания.
2.1.6 Разъем USB предназначен для подключения USB Flash card, USB Flash player с объемом памяти не менее 1024 Мб, USB HDD с файловой системой FAT 32 и Mobile phone (только в режиме зарядки).
