Управление круиз-контролем и ограничителем скорости

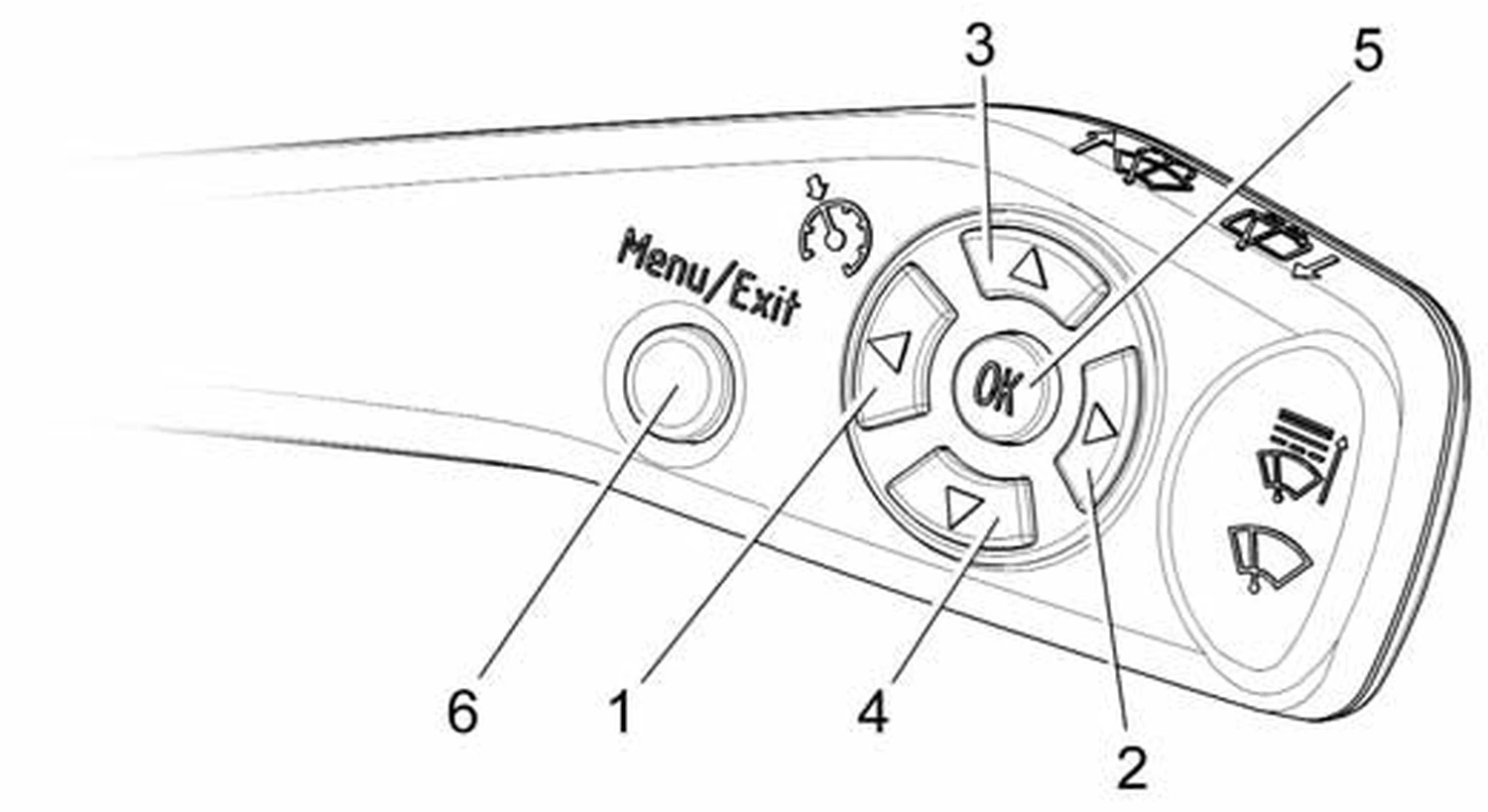

Управление клавишами подрулевого переключателя показано на рис. 33б.

• клавиша 1, «CC» — включение функции «Круиз-контроль» (повторное нажатие — выключение);
• клавиша 2, «SL» — включение функции «Ограничитель скорости» (повторное нажатие — выключение);
• клавиша 3, «Set+» — активация включенной функции с установкой скорости (последующее нажатие — увеличение установленной скорости движения автомобиля);
• клавиша 4, «Set–» — активация включенной функции с установкой скорости (последующее нажатие — уменьшение установленной скорости движения автомобиля);
• клавиша 5, «ОК» — возобновление или деактивация включенной функции;
• клавиша 6, «Menu» — вход в режим управления функциями «КК и ОС» (повторное нажатие — выход из режима управления функциями «КК и ОС»).

При включенном замке зажигания длительное нажатие (более 1 секунды) клавиши 6 на подрулевом переключателе должно привести к переводу клавиш в режим управления функциями «КК и ОС». На дополнительном ЖКИ комбинации приборов должен включиться сигнализатор режима выбора функции «КК и ОС». Повторное длительное нажатие клавиши 6 приводит к выходу из режима управления функциями «КК и ОС». Если была выбрана, активирована или деактивирована одна из функций, то должно произойти ее выключение.

Круиз-контроль. Принцип работы

1. Включение/выключение функции

Включение функции «КК» осуществляется с помощью нажатия клавиши «CC». На комбинации приборов включится сигнализатор желтого цвета, свидетельствующий о включении функции. Повторное нажатие на клавишу «CC» приведет к выключению функции «КК», а на ЖКИ выключится индикация установленной скорости движения автомобиля.

2. Активация функции с установкой скорости

При включенной функции «КК» нажатием на педаль акселератора необходимо набрать желаемую скорость движения автомобиля. После достижения желаемой скорости движения автомобиля с помощью нажатия клавиши «Set+» (или «Set–») можно зафиксировать скорость движения автомобиля, если выполняются следующие условия:

• скорость движения автомобиля должна быть больше или равна 40 км/ч и меньше или равна 150 км/ч;
• обороты двигателя не ниже 1200 об/мин и не выше 5500 об/мин;
• передача коробки переключения передач должна быть не ниже третьей (для МКПП).

Функция «КК» активируется, и на комбинации приборов включится сигнализатор зеленого цвета, свидетельствующий об активации функции, а на ЖКИ включится индикация установленной скорости движения автомобиля. После того как педаль акселератора будет отпущена, автомобиль будет поддерживать выбранную скорость движения.

Если условия активации не будут выполнены, желтый сигнализатор на комбинации приборов будет мигать в течение 5 секунд, затем снова загорится постоянно. Функция «КК» при этом не активируется.

3. Изменение установленной скорости

Однократное нажатие клавиши «Set+» вызовет увеличение установленной скорости движения автомобиля на 1 км/ч. Однократное нажатие клавиши «Set–» вызовет уменьшение установленной скорости движения автомобиля на 1 км/ч.

Длительное нажатие (более 0,5 секунды) клавиши «Set+» вызовет увеличение установленной скорости движения автомобиля до тех пор, пока клавиша не будет отпущена. Длительное нажатие клавиши «Set–» вызовет уменьшение установленной скорости движения автомобиля до тех пор, пока клавиша не будет отпущена. За одно длительное нажатие клавиши «Set+» (или «Set–») изменение установленной скорости движения автомобиля не превысит 30 км/ч.

Нажатие на педаль акселератора вызовет увеличение скорости движения автомобиля даже при активированной функции «КК». После отпускания педали акселератора автомобиль снизит скорость движения до установленной и будет поддерживать ее.

4. Возобновление, деактивация функции

При нажатии на педаль тормоза, длительном нажатии (более 5 секунд) педали сцепления (для МКПП) или нажатии клавиши «ОК» при активированной функции «КК» произойдет деактивация функции с сохранением установленной величины скорости движения автомобиля в памяти. Если функция «КК» не может поддерживать установленную скорость движения автомобиля, произойдет деактивация функции с сохранением установленной скорости движения автомобиля в памяти.

Последующая активация функции «КК» возможна при нажатии клавиши «ОК», при этом система активируется с восстановлением сохраненного значения скорости движения автомобиля из памяти. Также функцию можно активировать, повторно задав установленную скорость нажатием клавиш «Set+» или «Set–».

5. Неисправности

При возникновении неисправности подрулевого переключателя функция «КК» выключается, на комбинации приборов выключаются все сигнализаторы функции, последующие нажатия кнопки «Menu» игнорируются. При возникновении неисправности ЭСУД, не позволяющей нормальную работу функции «КК», функция выключается, на комбинации приборов выключаются все сигнализаторы функции на 2 секунды, после чего на дополнительном ЖКИ включается режим выбора функции «КК и ОС». Выход из этого режима возможен по длительному нажатию кнопки «Menu».

Ограничитель скорости. Принцип работы

1. Включение/выключение функции

Включение функции «ОС» осуществляется с помощью нажатия клавиши «SL». На комбинации приборов должны включиться сигнализатор желтого цвета, свидетельствующий о выборе функции, и индикация на ЖКИ устанавливаемого порога скорости движения автомобиля. Повторное нажатие на клавишу «SL» должно привести к ее выключению.

При нажатии на клавишу «CC», когда функция «ОС» включена, должно произойти выключение функции «ОС» и включение функции «КК». При нажатии на клавишу «CC», когда функция «ОС» активирована, должна произойти деактивация и выключение функции «ОС», при этом сохраненное значение установленного порога скорости движения автомобиля должно быть сохранено в памяти, и включение функции «КК».

2. Установка, активация функции

При включенной функции «ОС» нажатием клавиши «Set+» (или «Set–») можно зафиксировать текущую скорость движения автомобиля как предельную, если скорость движения автомобиля меньше или равна 150 км/ч. При этом на комбинации приборов включится сигнализатор зеленого цвета, а на ЖКИ включится индикация установленного предела скорости движения автомобиля.

3. Изменение установленного предела скорости

Однократное нажатие клавиши «Set+» вызовет увеличение установленного предела скорости движения автомобиля на 1 км/ч, а клавиши «Set–» — уменьшение на 1 км/ч. Длительное нажатие клавиши «Set+» вызовет увеличение установленного предела скорости движения автомобиля на 10 км/ч, длительное нажатие клавиши «Set–» — уменьшение на 10 км/ч.

4. Возобновление, деактивация функции

При включенной функции «ОС» активация возможна нажатием клавиши «ОК». При этом система активируется с восстановлением сохраненного значения установленного предела скорости движения автомобиля. Если при достижении автомобилем предельной установленной скорости нажать педаль акселератора более чем на 80% ее хода, произойдет деактивация функции. Последующая активация функции «ОС» произойдет автоматически при снижении скорости движения автомобиля до ранее установленного предела.

При нажатии на клавишу «SL», когда функция «КК» включена, произойдет выключение функции «КК» и включение функции «ОС». При нажатии на клавишу «SL», когда функция «ОС» включена, произойдет выключение функции, при этом сохраненное значение установленного предела скорости движения автомобиля будет сохранено в памяти.

5. Неисправности

При возникновении неисправности подрулевого переключателя функция «ОС» выключается, на комбинации приборов выключаются все сигнализаторы функции, последующие нажатия кнопки «Menu» игнорируются. При возникновении неисправности ЭСУД, не позволяющей нормальную работу функции «ОС», функция выключается, на комбинации приборов выключаются все сигнализаторы функции на 2 секунды, после чего на ЖКИ включается сигнализатор режима выбора функции. Выход из этого режима возможен по длительному нажатию кнопки «Menu».
