Рычаг переключения передач автоматизированной коробки передач

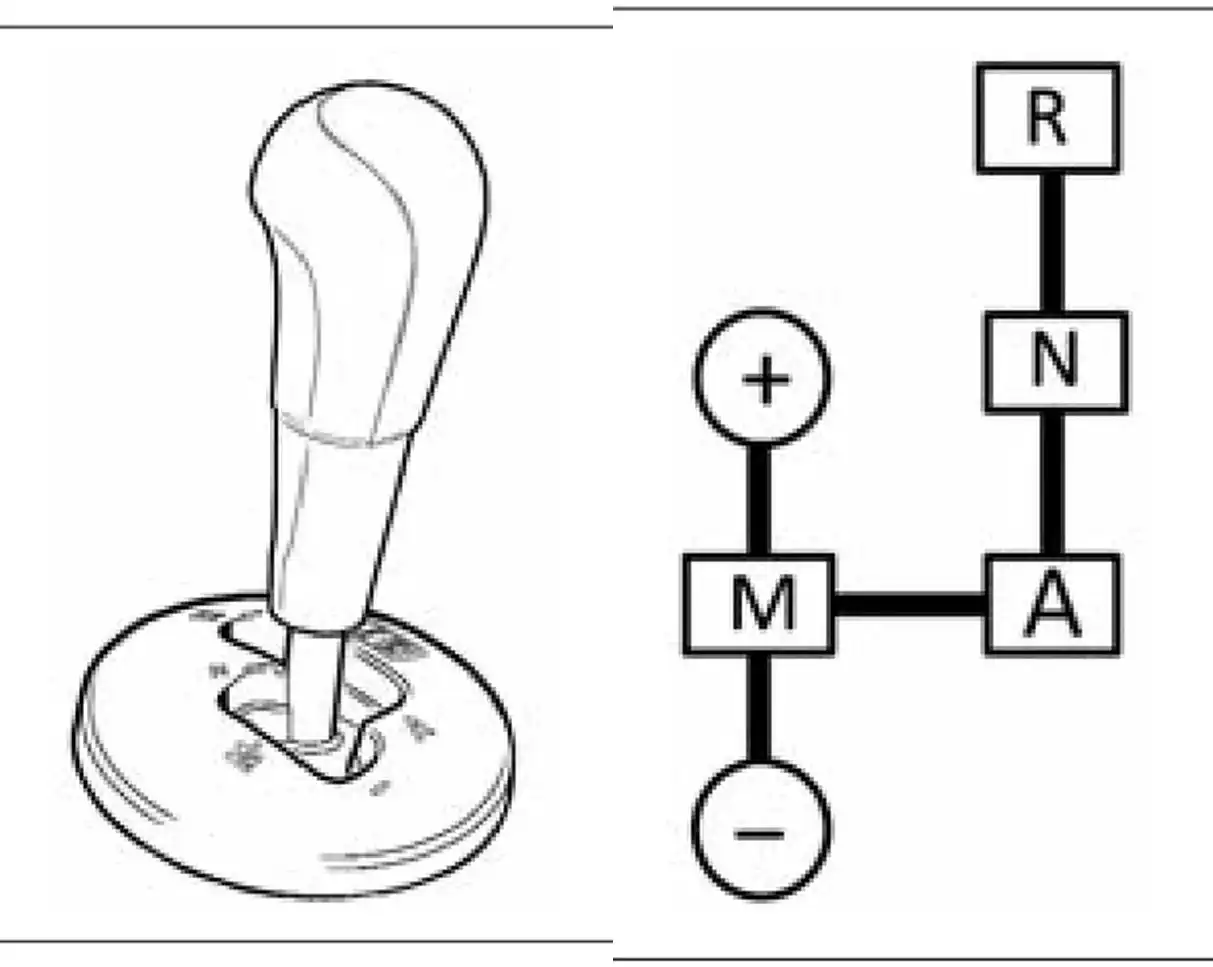

Рычаг переключения передач (рис. 40в, г) имеет 2 линии: одна для переключения из нейтрального положения (N) на задний ход (R) или автоматический режим (А) и другая для переключения на более высокую или низкую передачу в режиме ручного управления (М). Две линии соединены для переключения между автоматическим режимом (А) и режимом ручного управления (см. рис. 40в, г).

Режим ручного управления (М) может быть включен только из автоматического режима (А). Передачу заднего хода (R) можно запрашивать только из нейтрального положения (N). Переключение на более высокую (+) или низкую передачу (-) возможно только в режиме ручного управления (М).

Положения (N), (R), (А), (М) являются фиксированными, положения (+) и (-)– нефиксированные.
