Панель приборов

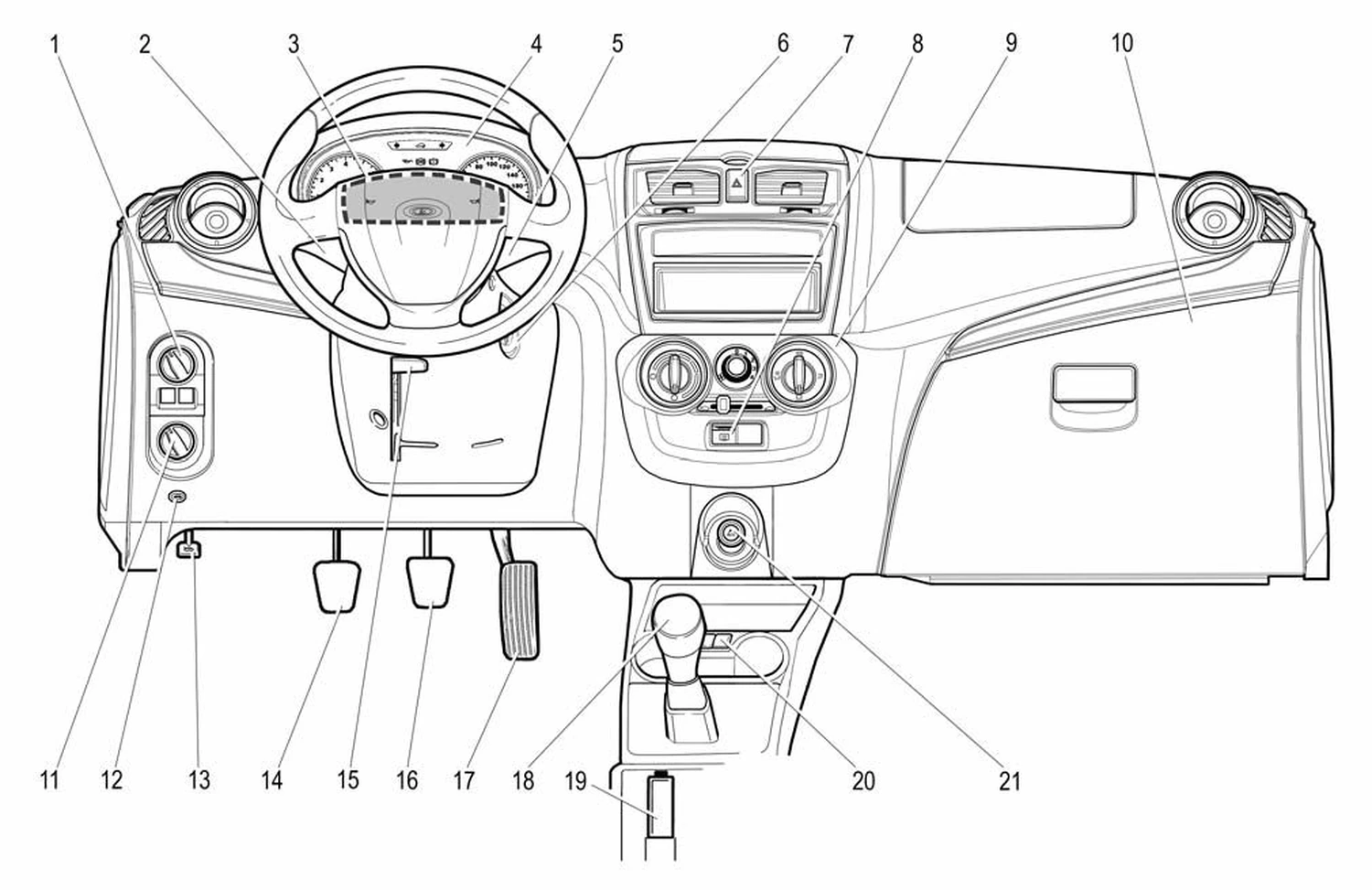

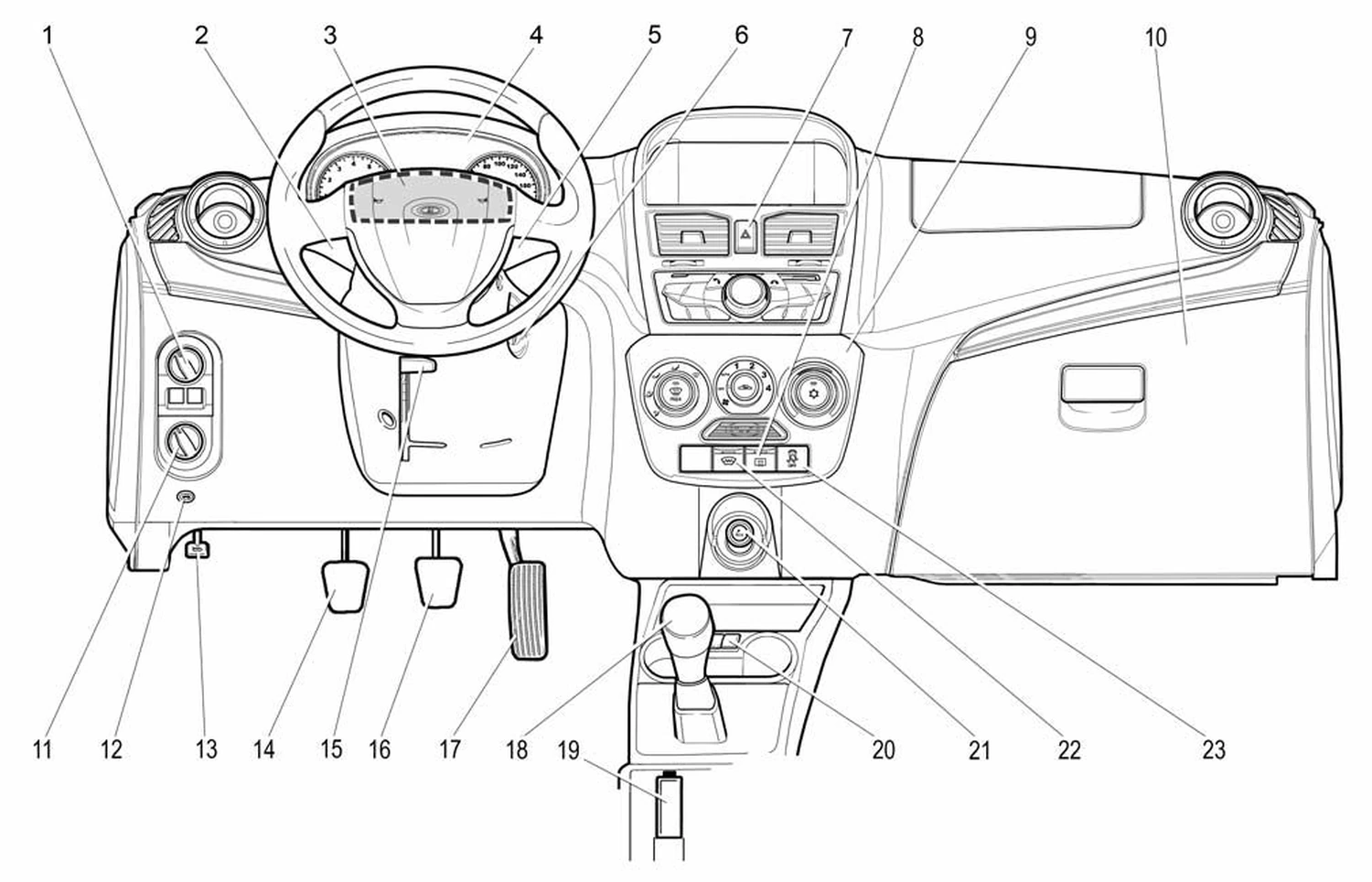

Панель приборов показана на рисунках 30а и 30б и зависит от варианта исполнения Вашего автомобиля.
- 1 — модуль управления светотехникой;
- 2 — переключатель световой сигнализации;
- 3 — модуль надувной подушки безопасности водителя, включающий интегрированную систему звукового сигнала типа «Кастаньет»;
- 4 — комбинация приборов;
- 5 — переключатель стеклоочистителей;
- 6 — выключатель зажигания;
- 7 — выключатель аварийной сигнализации;
- 8 — выключатель обогрева заднего стекла;
- 9 — блок управления системой вентиляции и отопления либо климатической системой;
- 10 — крышка бокового вещевого ящика;
- 11 — корректор ближнего света фар;
- 12 — выключатель привода замка багажника (в вариантном исполнении);
- 13 — рычаг привода замка капота;
- 14 — педаль сцепления (для МКПП);
- 15 — рукоятка регулировки рулевой колонки (в вариантном исполнении);
- 16 — педаль тормоза;
- 17 — педаль акселератора;
- 18 — рычаг переключения передач;
- 19 — рычаг стояночного тормоза;
- 20 — выключатели обогрева передних сидений (в вариантном исполнении);
- 21 — прикуриватель либо патрон для подключения дополнительного электрооборудования;
- 22 — выключатель электрообогрева ветрового стекла (в вариантном исполнении);
- 23 — выключатель системы электронного контроля устойчивости (в вариантном исполнении).
Активация звукового сигнала осуществляется путем нажатия на крышку модуля надувной подушки безопасности водителя в верхней части, в зоне, обозначенной штрихпунктирной линией. Запрещается активировать звуковой сигнал ударом по крышке модуля. Во избежание разрыва крышки модуля НПБВ не пытайтесь активировать звуковой сигнал ниже рекомендованной зоны.
Для включения аварийной световой сигнализации нажмите на клавишу выключателя, для выключения — нажмите повторно. При включении аварийной сигнализации работают все указатели поворотов.
Обогреватель заднего стекла работает только при установке ключа в выключателе зажигания в положение I. Для включения обогрева нажмите на клавишу выключателя, для выключения — повторно нажмите на клавишу. При повторном пуске двигателя функция обогрева восстанавливается без дополнительного нажатия на клавишу выключателя.
Во избежание разрядки аккумуляторной батареи не допускайте включения обогревателя заднего стекла на более длительный промежуток времени, чем это необходимо. При очистке внутренней поверхности заднего стекла запрещается пользоваться острыми предметами и абразивными средствами, так как они могут повредить проводники, нанесенные на стекло.
Рычаг стояночного тормоза перемещением вверх приводит в действие колодки тормозов задних колес. Для возвращения рычага в исходное положение нажмите на кнопку в торце рукоятки и, удерживая ее, опустите рычаг.
Во избежание прилипания и примерзания тормозных колодок к барабанам не ставьте автомобиль на длительную стоянку с включенным стояночным тормозом. Если приходится воспользоваться стояночным тормозом во время движения, не затягивайте его слишком сильно и постоянно держите нажатой кнопку на рычаге — иначе возможна блокировка задних колес и занос автомобиля.
После пуска двигателя функция электронного контроля устойчивости и противобуксовочная функция включаются автоматически. Для отключения функций нажмите и удерживайте кнопку выключателя в нажатом положении 2–3 секунды. Повторное кратковременное нажатие включает функции обратно.
