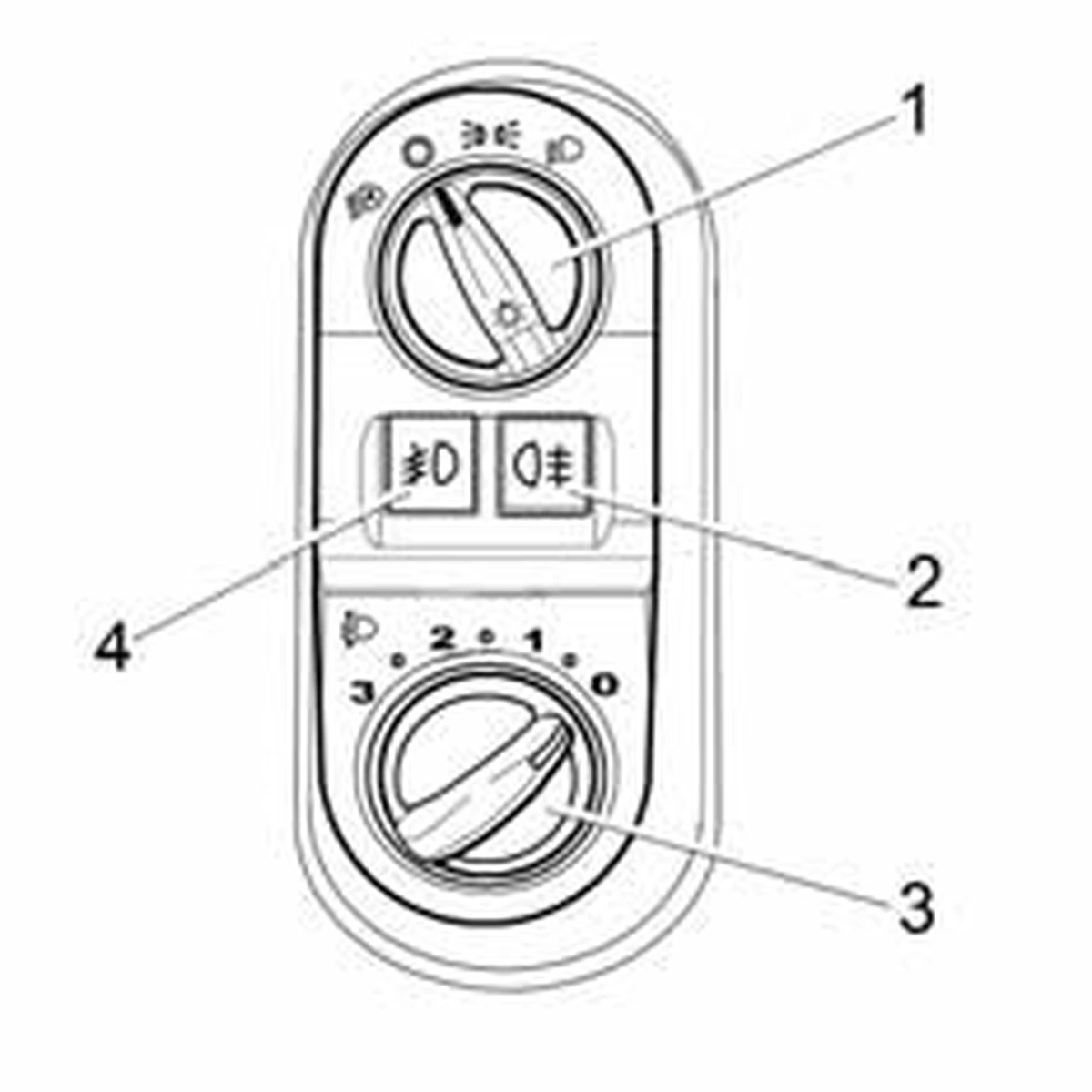

Модуль управления светотехникой и корректор ближнего света фар
Переключатель наружного освещения (ПНО) 1 (рис. 34) имеет три фиксированных положения (или четыре — в вариантном исполнении).
Фиксированные положения переключателя наружного освещения:
Система автоматического управления внешним освещением позволяет включать и выключать габаритные огни и фары ближнего света автомобиля в зависимости от уровня внешней освещенности, например в сумерках, а также при въезде в тоннель или гараж.
Система освещения работает только при включенном зажигании. При работе системы освещения дальний свет фар не включается на длительное время. Чтобы включить на длительное время дальний свет фар, необходимо предварительно перевести переключатель ПНО в положение ближнего света фар.
Включение наружного освещения системой автоматического управления не снимает с водителя ответственности за соблюдение требований безопасности и Правил дорожного движения.
Корректор ближнего света фар
Перед началом эксплуатации автомобиля с включенным ближним светом убедитесь в правильности положения рукоятки 3 электрического корректора ближнего света фар в зависимости от состояния загрузки автомобиля:
- 0 — водитель или водитель + передний пассажир;
- 1 — водитель + 4 пассажира или водитель + груз в багажном отделении до 100 кг;
- 1 1/2 — водитель + 4 пассажира + груз в багажном отделении до 50 кг.
При необходимости откорректируйте наклон светового пучка ближнего света фар поворотом рукоятки для совмещения метки рукоятки с одной из меток на шкале, соответствующей состоянию загрузки автомобиля.
Для модификации автомобилей LADA Kalina Cross: 0 — водитель или водитель + передний пассажир; 1 — водитель + 4 пассажира или водитель + груз в багажном отделении до 100 кг, или водитель + 4 пассажира + груз в багажном отделении до 50 кг.
Правильная регулировка угла наклона пучка света фар уменьшает ослепление водителей встречного транспорта. Во избежание недостаточного уровня освещения дорожного полотна не устанавливайте рукоятку в крайнее положение против часовой стрелки.
Противотуманные фары и фонари
Для включения задних противотуманных фонарей нажмите на клавишу выключателя 2 при включенном ближнем свете. Повторное нажатие на клавишу отключает противотуманные фонари.
Для включения передних противотуманных фар (в вариантном исполнении) нажмите на клавишу выключателя 4 при включенных габаритных огнях. Повторное нажатие на клавишу отключает противотуманные фары.
При движении автомобиля в условиях, требующих включения противотуманных фар или противотуманных фонарей, с включенной системой автоматического управления внешним освещением переключатель наружного освещения должен быть переведен в положение габаритных огней или ближнего света фар.
Функция «Световая дорожка»
В вариантном исполнении на автомобиле реализована функция «Световая дорожка». При выключенном зажигании необходимо открыть водительскую дверь. Включить дальний свет удержанием рычага переключателя световой сигнализации в нефиксированной позиции, после отпускания рычага включатся фары ближнего света на 40 секунд. Через 40 секунд фары ближнего света выключатся.
При включенной функции «Световая дорожка» отключение возможно с помощью повторного включения дальнего света удержанием рычага переключателя световой сигнализации в нефиксированной позиции или включением выключателя зажигания, если время работы функции не вышло.
