Аудиоподготовка и мультимедийная система
В состав автомобилей без штатно установленных радиоприемников или мультимедийных систем в вариантном исполнении могут устанавливаться: антенна и кабель антенны, громкоговорители с проводами, провода для громкоговорителей.
В случае варианта радиоантенны штекер кабеля DIN 41585 для подключения радиооборудования находится под ковром пассажира около тоннеля пола.
В случае варианта установки комбинированной антенны штекер кабеля DIN 41585 находится под ковром пассажира в зоне под вещевым ящиком.
При варианте аудиоподготовки с комбинированной антенной для установки нештатных радиоприемников или ММС у дилера LADA может потребоваться переходник антенного кабеля для антенного штекера в зависимости от типа разъема и его местоположения на конкретном изделии.
При установке одобренных штатных радиоприемников или ММС никаких переходников или удлинителей не требуется.
Разъемы проводов громкоговорителей для подключения к радиоприемнику или ММС находятся в центральной части панели приборов на месте установки радиоприемника или ММС.
В вариантном исполнении автомобиль комплектуется мультимедийной системой (ММС), которая состоит из блока управления, интерфейсного кабеля и 7-дюймового TFT-дисплея.
При несоблюдении правил техники безопасности возможно поражение электрическим током. Для предотвращения аварии во время управления автомобилем не проводите настройку режимов воспроизведения системы и не смотрите на дисплей во время движения.
Во время мытья автомобиля не допускайте попадания жидкости внутрь радиоаппарата. Это может привести к коротким замыканиям, возгоранию или другим повреждениям.
Старайтесь не ставить транспортное средство на стоянке в местах прямого воздействия солнечных лучей, которые могут привести к чрезмерному повышению температуры внутри салона. Перед началом воспроизведения дайте температуре внутри салона понизиться.
ММС рассчитана на подключение к бортовой сети автомобиля 12 В с минусом на корпусе. Разъемы USB и SD предназначены для подключения SD-карт и USB-флеш-накопителей. Подключение других устройств может повредить разъемы или стать причиной выхода из строя ММС.
Блок управления ММС

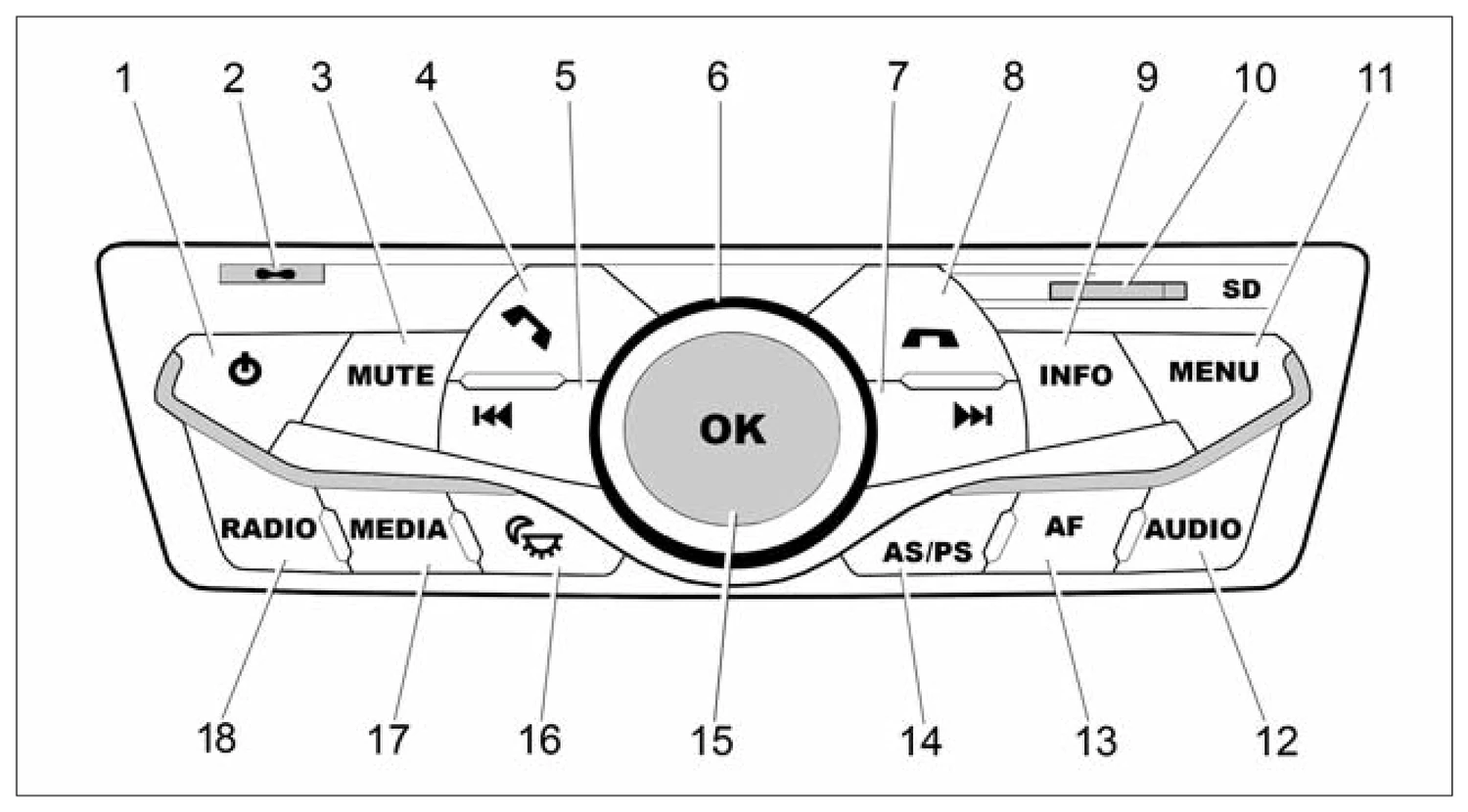

Кнопки управления мультимедийным оборудованием показаны на рисунке 45а:
| № | Назначение |
|---|---|
| 1 | включение/выключение |
| 2 | микрофон |
| 3 | включение/выключение звука (MUTE) |
| 4 | прием входящего звонка / переход в окно «Телефон» / переход в телефонную книгу |
| 5 | переход к воспроизведению предыдущего файла или радиостанции |
| 6 | ручка (энкодер — поворотный регулятор) для регулировки громкости |
| 7 | переход к воспроизведению следующего файла или радиостанции |
| 8 | завершение телефонного разговора / отклонение входящего вызова |
| 9 | переход в окно «Информация» (INFO) |
| 10 | слот для подключения SD-карты памяти |
| 11 | вызов главного меню системы / выбор окна «Настройки» (MENU) |
| 12 | вход в меню звуковых настроек (AUDIO) |
| 13 | включение функции AF |
| 14 | поиск в диапазоне и автозапоминание радиостанций / включение RDS (AS/PS) |
| 15 | открытие папки, проигрывание/пауза (ОК) |
| 16 | выбор режима «День/Ночь» для экрана дисплея |
| 17 | выбор медиарежима (MEDIA) |
| 18 | выбор режима «Радио» / переключение диапазонов / переход в окно «Настройки радио» |
USB-флеш-накопитель подключается к ММС разъемом, который находится в боковом вещевом ящике.

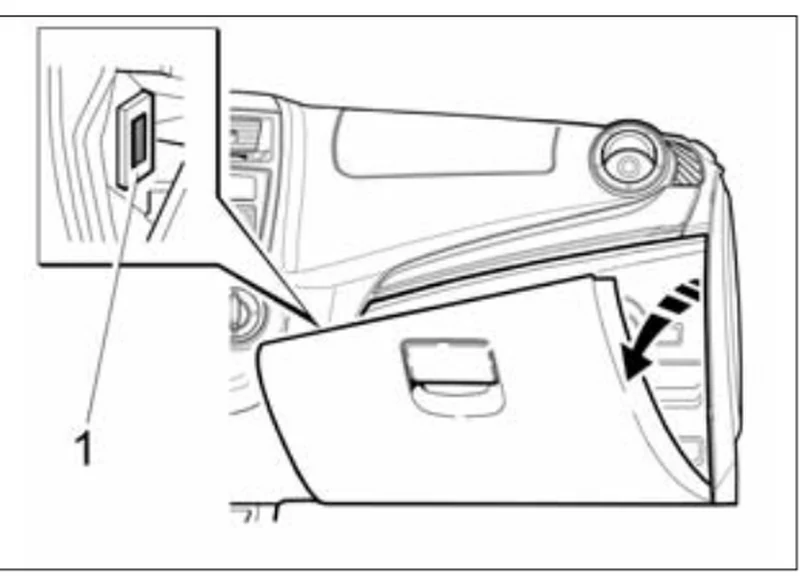

Размещение разъёма USB
ММС имеет возможность подключения USB-накопителя объёмом от 1 до 64 Гб. Разъём для подключения USB-накопителя расположен в верхнем левом углу бокового вещевого ящика.
