Оборудование салона

Наружные зеркала

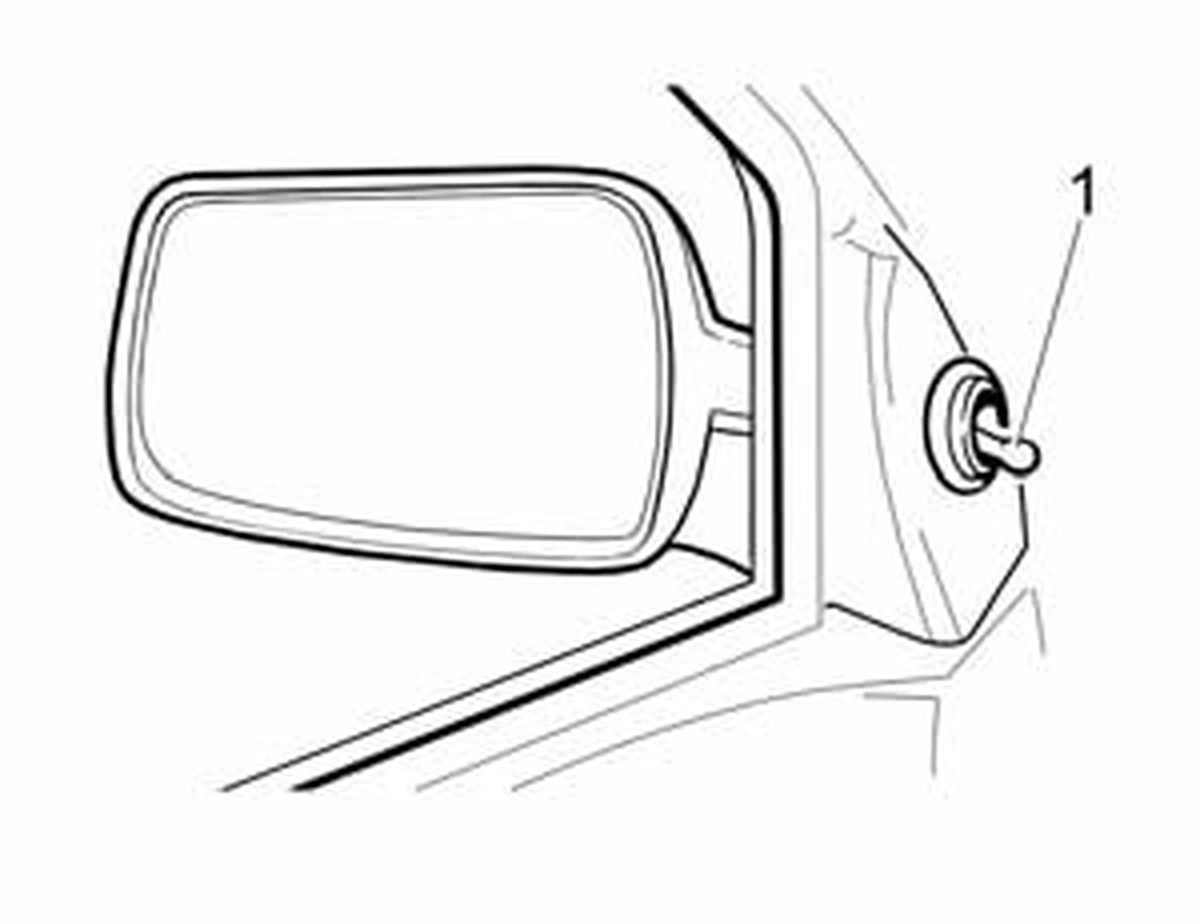

Наружные зеркала регулируются рукояткой 1 (рис. 18). Перед началом движения необходимо обеспечить оптимальный задний обзор.

В вариантном исполнении рукоятка 1 отсутствует и наружные зеркала регулируются переключателем 1 (см. рис. 6б) в модуле двери водителя (см. подраздел «Модуль двери водителя»).

В вариантном исполнении при включении обогрева заднего стекла также включается и обогрев наружных зеркал.

Внутреннее зеркало

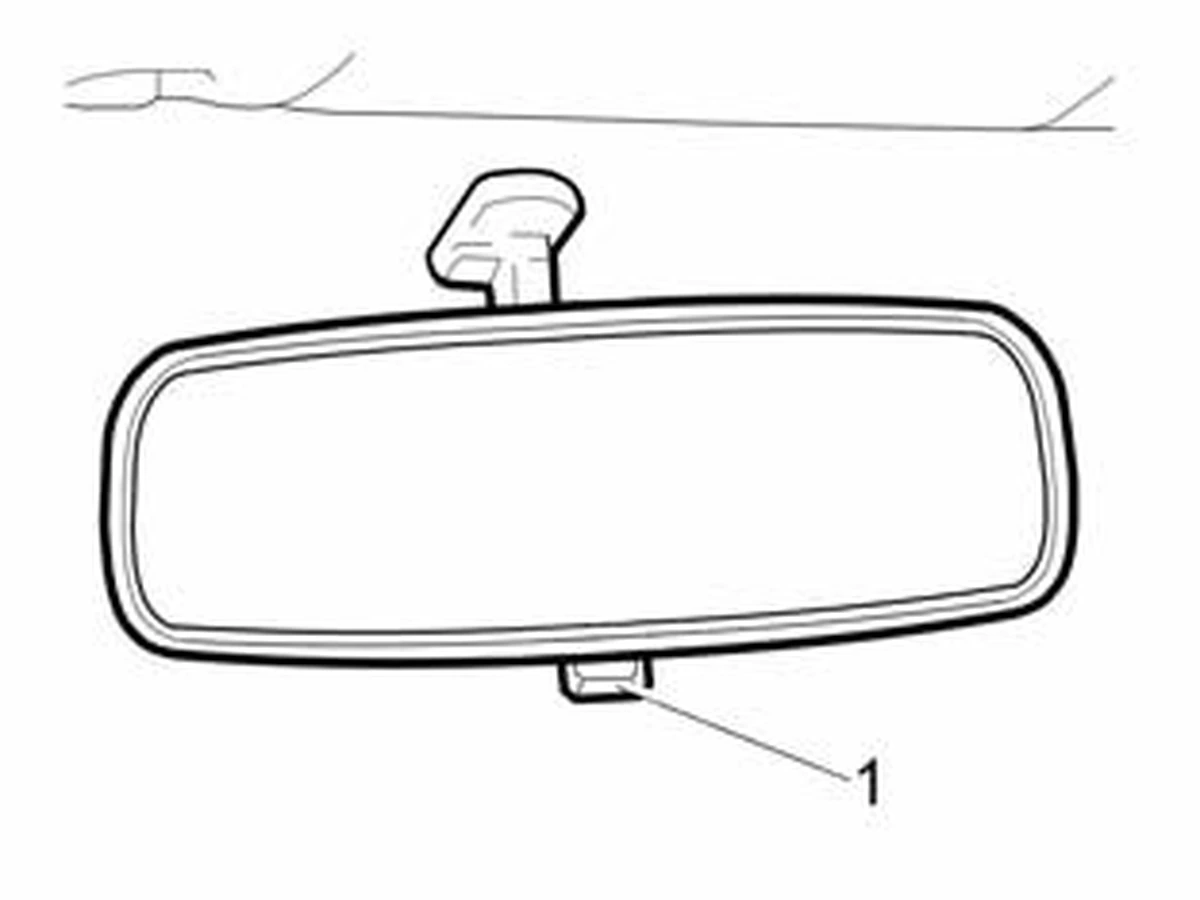

Внутреннее зеркало заднего вида регулируется поворотом вокруг шарнирной головки. При ослеплении светом фар движущегося сзади транспорта установите зеркало в противоослепляющее положение нажатием на рычажок 1 (рис. 19).

В вариантном исполнении устанавливается внутреннее зеркало без рычажка 1, с покрытием, обеспечивающим противоослепляющий эффект.

Плафон освещения салона

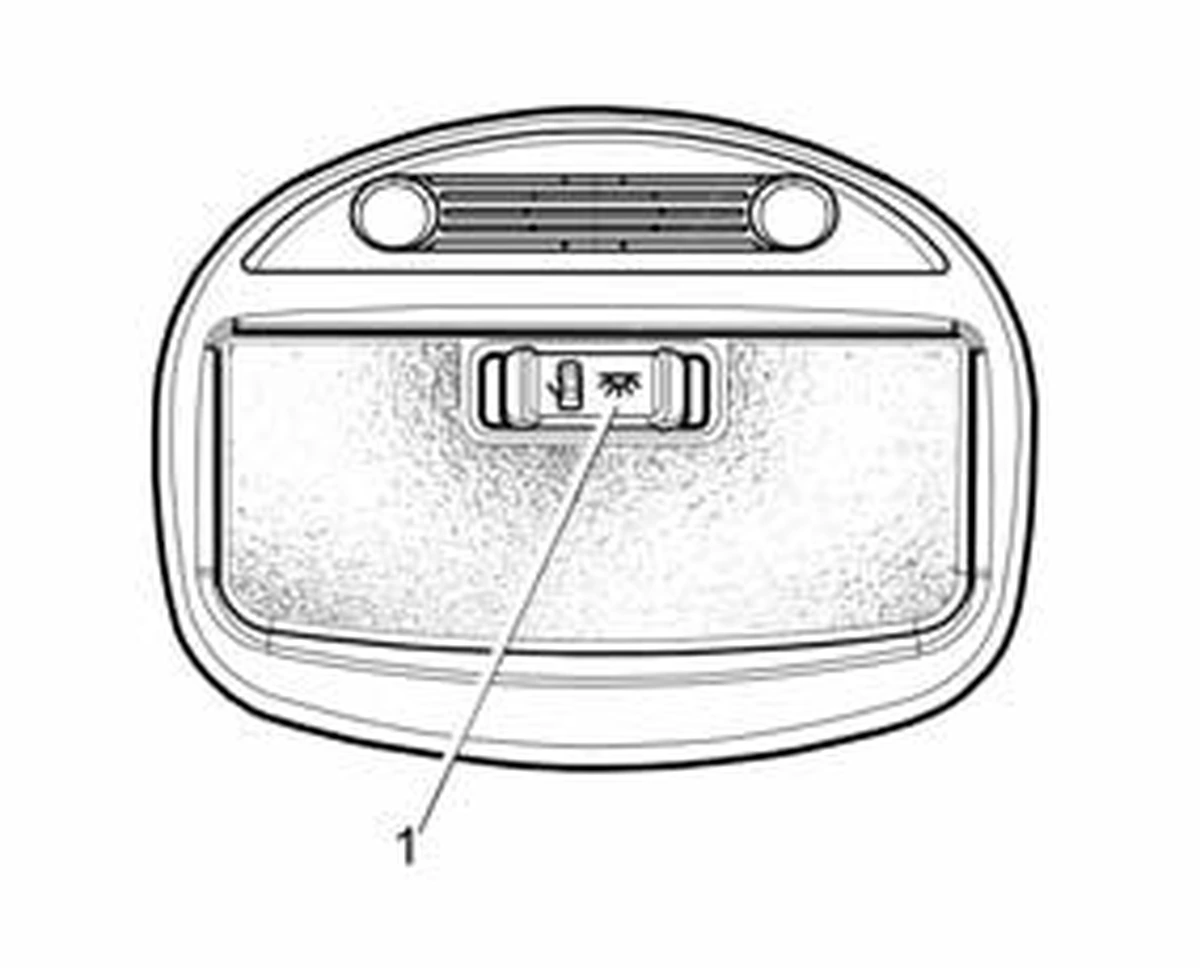

Режим работы плафона освещения салона (рис. 20а) зависит от положения переключателя 1.

• Плафон включен и горит в постоянном режиме до момента его отключения.
• В среднем положении переключателя 1 плафон выключается.
• Плафон освещения салона включается при открывании двери водителя и выключается при ее закрывании.

В вариантном исполнении плафон работает по следующему алгоритму: при включенном зажигании плафон освещения салона плавно включается при открывании двери водителя (любой из пассажирских дверей — в вариантном исполнении) и плавно выключается при закрывании двери водителя (всех дверей — в вариантном исполнении).

При выключении зажигания плафон включается и плавно гаснет через 15 секунд, если дверь водителя (ни одна из дверей — в вариантном исполнении) не открывалась.

При выключенном зажигании плафон освещения салона горит, если открыта дверь водителя (любая из дверей — в вариантном исполнении). После закрывания двери водителя (всех дверей — в вариантном исполнении) плафон продолжает гореть в течение 25 секунд (задержка выключения), затем плавно гаснет; плавно гаснет при включении зажигания; плавно гаснет при включении режима охраны (в вариантном исполнении).

Блок освещения салона

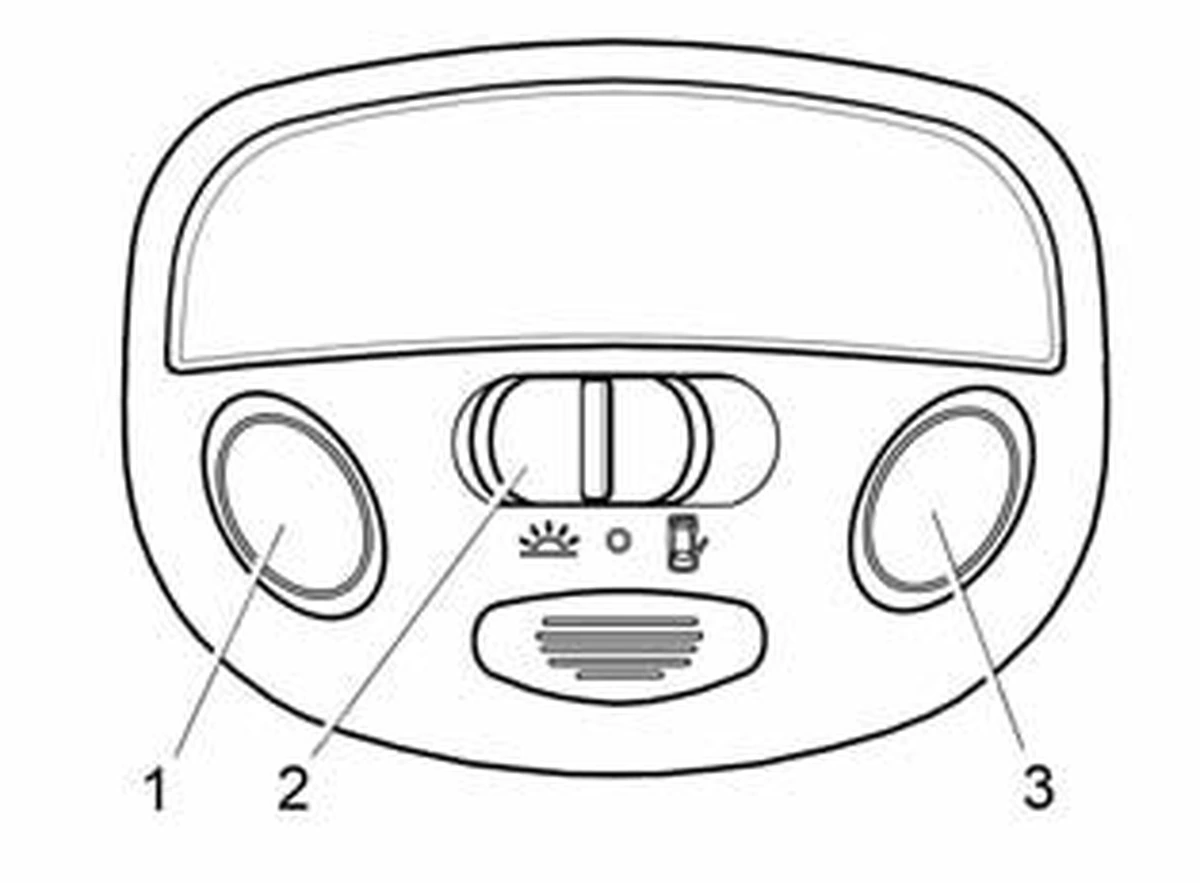

В вариантном исполнении вместо плафона устанавливается блок освещения салона (рис. 20б), который включает в себя секции индивидуального освещения мест водителя и переднего пассажира и секцию общего освещения салона. Левая и правая секции индивидуального освещения включаются/выключаются нажатием на левую 1 или правую 3 кнопки соответственно.

Режим работы блока освещения салона зависит от положения переключателя 2.

• Плафон включен и горит в постоянном режиме до момента его отключения.
• Секция общего освещения выключена.
• Плафон работает по алгоритму, описанному выше.

Освещение салона и СВЭОС

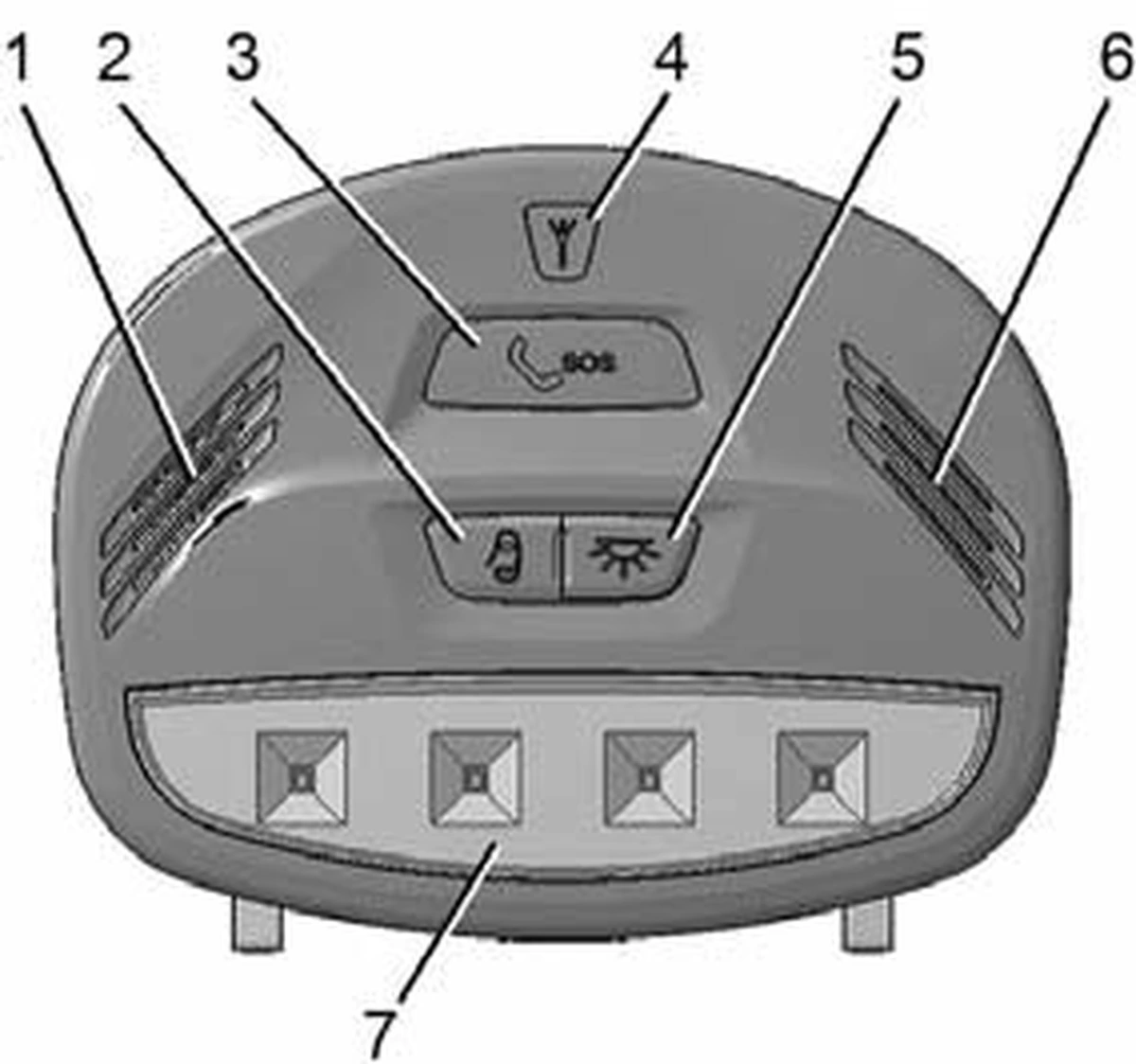

В вариантном исполнении устанавливается блок освещения салона с функцией «ЭРА-ГЛОНАСС» (рис. 20в).

• 1 — зона расположения микрофона системы вызова экстренных оперативных служб;
• 2 — клавиша включения секции общего освещения салона в режим «включено при открытой двери»;
• 3 — клавиша экстренного вызова системы вызова экстренных оперативных служб;
• 4 — индикатор состояния системы вызова экстренных оперативных служб;
• 5 — клавиша включения секции общего освещения салона в режим «включено»;
• 6 — зона расположения громкоговорителя системы вызова экстренных оперативных служб;
• 7 — секция общего освещения.

Блок освещения салона выполняет функции общего освещения салона, освещения места водителя и места переднего пассажира, а также функции связи с оператором системы «ЭРА-ГЛОНАСС». При нажатии на клавишу 5 с пиктограммой включается режим общего освещения. При нажатии на клавишу 2 с пиктограммой включается режим «включено при открытой двери». В случае нажатия обеих клавиш приоритет имеет клавиша с пиктограммой. Переключатели режимов общего освещения кнопочного типа с фиксированным положением «включено».

СВЭОС предназначена для автоматического (при аварии) и ручного вызова оператора системы «ЭРА-ГЛОНАСС». Микрофон и громкоговоритель используются для связи с оператором системы. Клавиша 3 вызова оператора расположена в блоке освещения салона; время нажатия клавиши для инициализации экстренного вызова — 2 секунды.

Автоматический экстренный вызов

При дорожно-транспортном происшествии, если сработали надувные подушки безопасности или произошёл переворот автомобиля, СВЭОС формирует минимальный набор данных и передает его оператору системы «ЭРА-ГЛОНАСС». После передачи минимального набора данных производится дозвон оператору для осуществления голосовой связи.

Ручной экстренный вызов

Ручной вызов можно осуществлять только при включенном зажигании. Для осуществления экстренного вызова вручную нажмите клавишу 3 с «SOS» на блоке освещения салона и удерживайте в нажатом состоянии не менее 2 секунд.

Противосолнечные козырьки

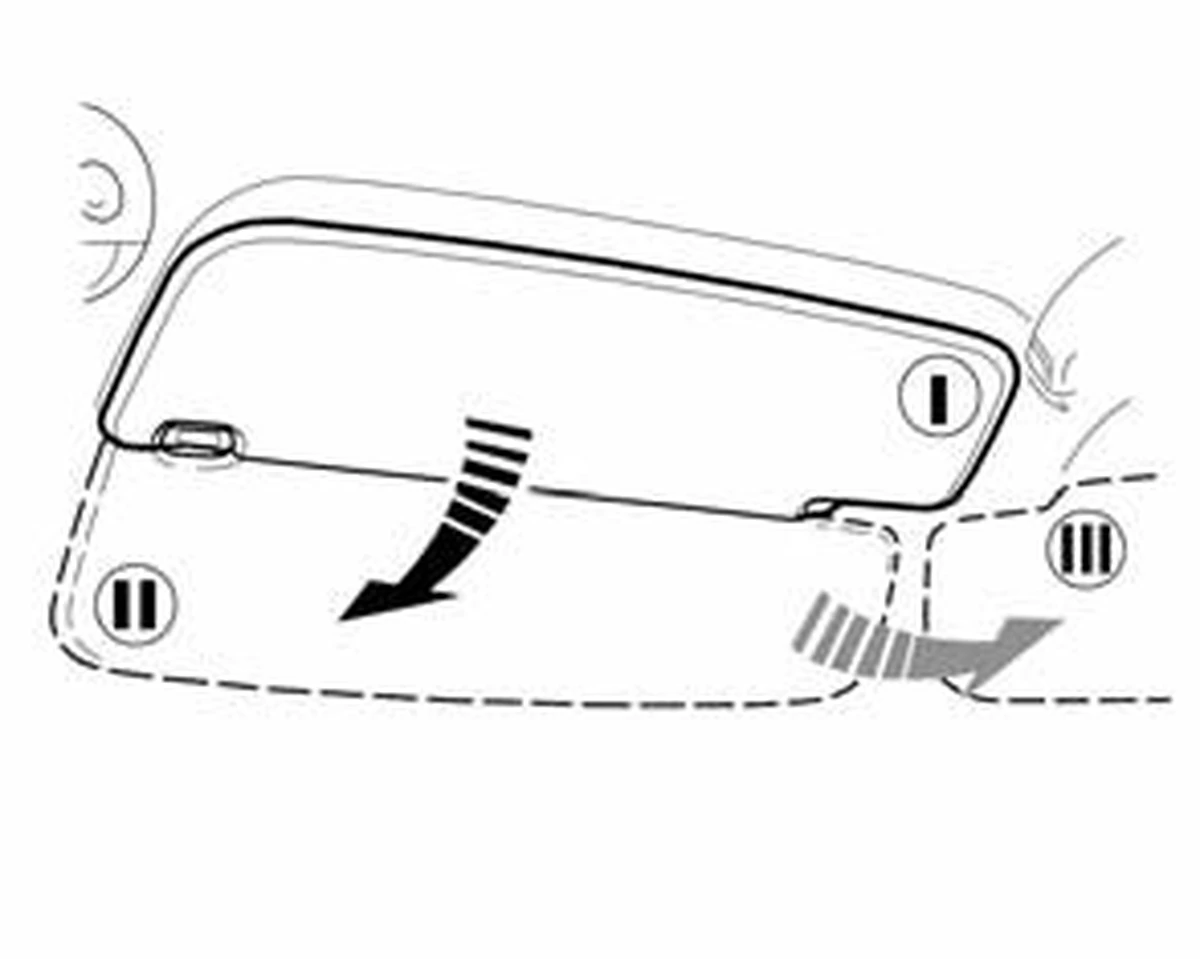

Противосолнечные козырьки в зависимости от направления лучей солнца можно установить из положения I (рис. 21) в положения II или III. В вариантном исполнении противосолнечный козырек пассажира имеет косметическое зеркало с внутренней стороны.

Вещевые ящики

Чтобы открыть крышку бокового вещевого ящика, необходимо потянуть на себя клавишу 2 (рис. 22а) замка и затем открыть крышку 1. При открытой крышке внутренняя часть вещевого ящика освещается фонарем, если включено зажигание.

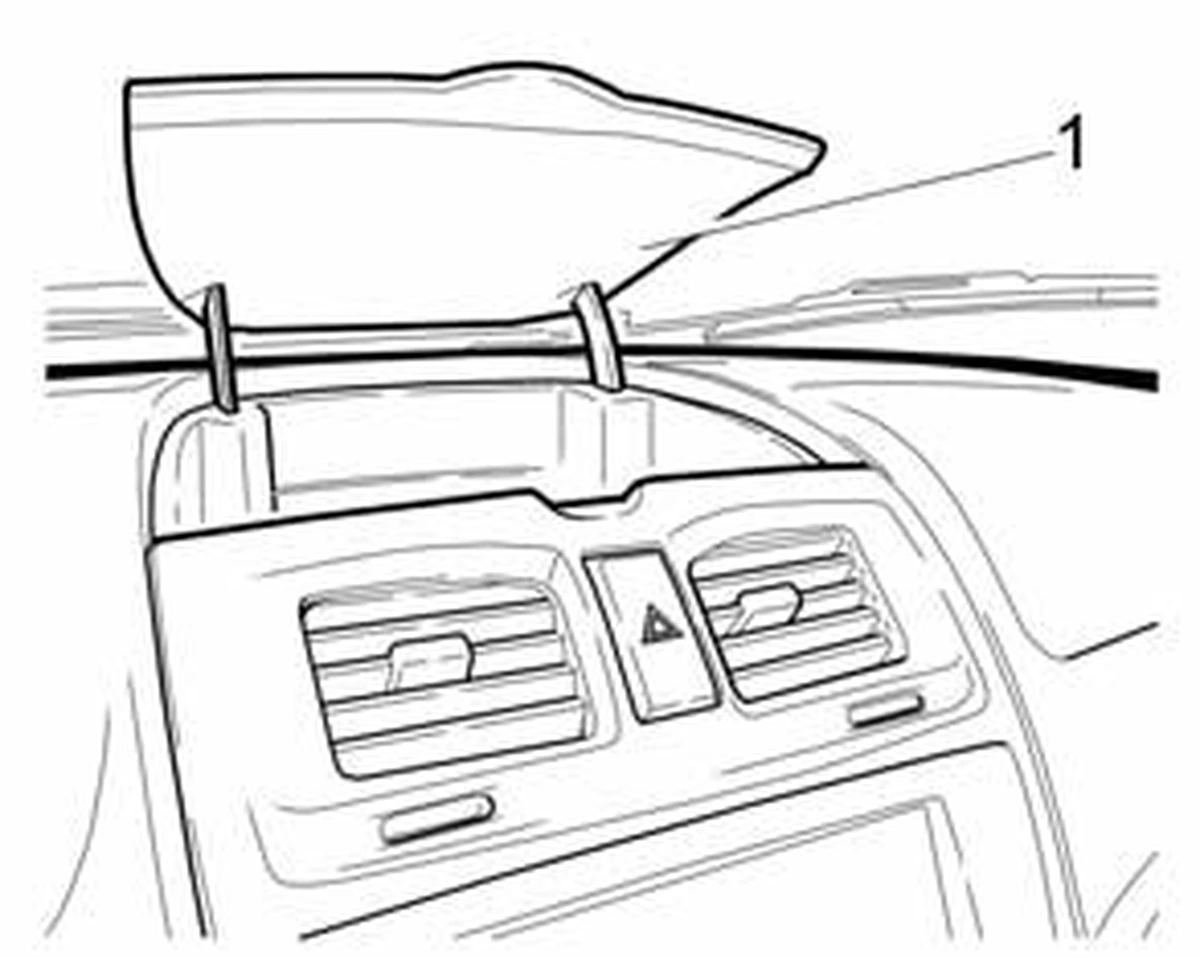

Чтобы открыть крышку центрального вещевого ящика (рис. 22б), необходимо потянуть вверх крышку 1, взявшись за специальный выступ.

Патрон для подключения дополнительного электрооборудования

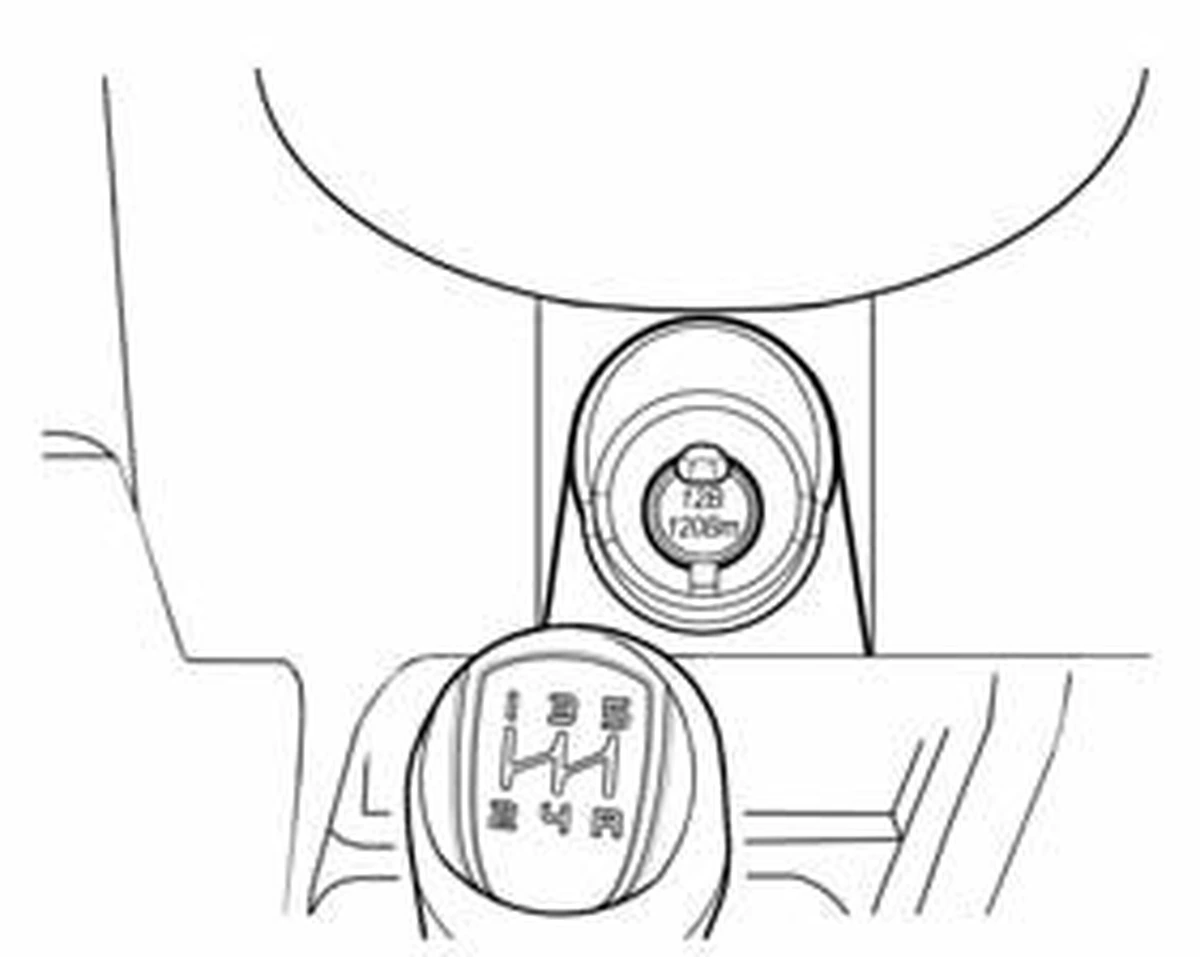

В вариантном исполнении на автомобиле устанавливается патрон для подключения дополнительного электрооборудования (рис. 23а), который используется для подключения только 12-вольтовых электрических приборов мощностью не более 120 Вт.

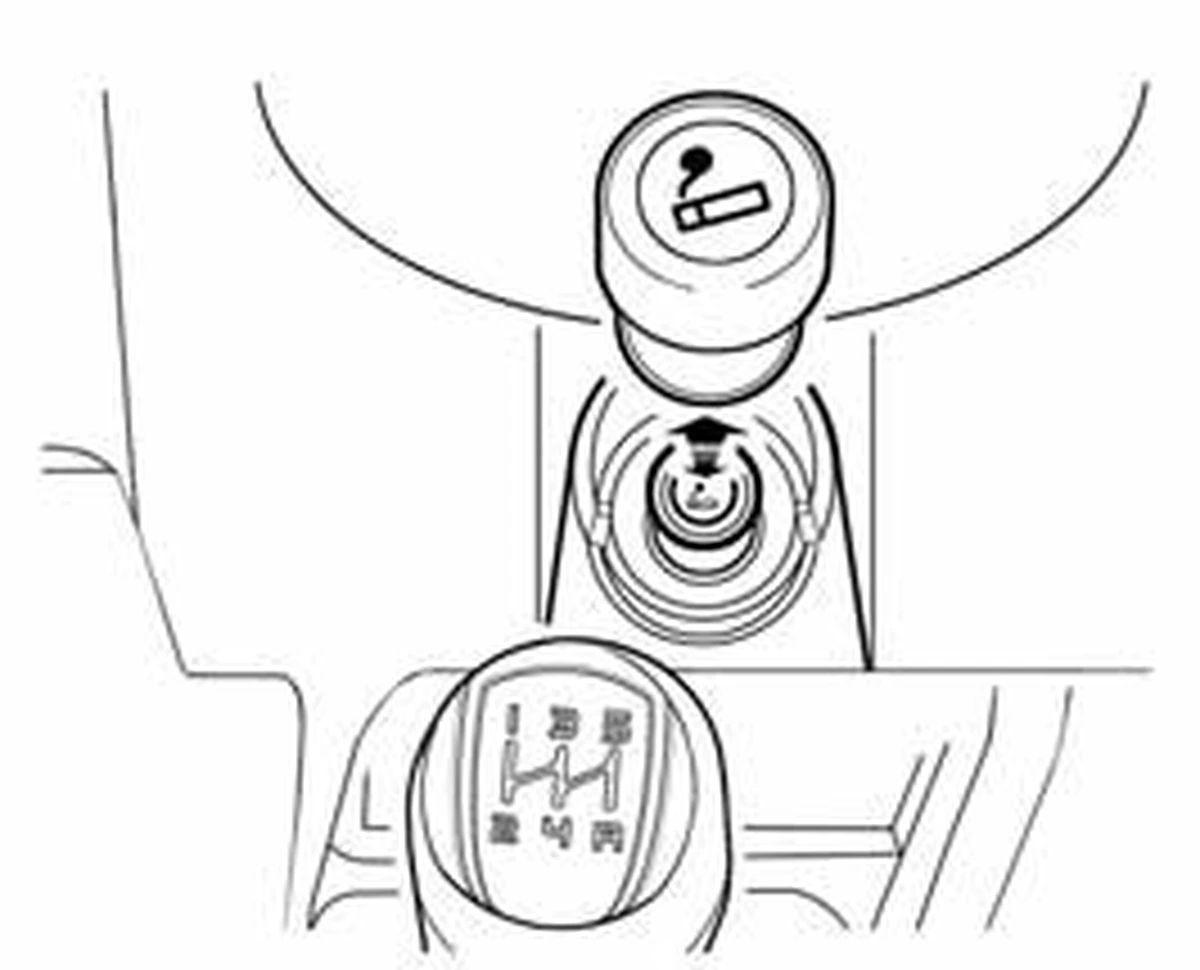

В вариантном исполнении вместо патрона для подключения дополнительного электрооборудования на автомобили устанавливается прикуриватель (рис. 23б). Для использования прикуривателя нажмите на кнопку патрона до его фиксированного положения. Примерно через 20 секунд патрон автоматически возвращается в исходное положение, готовый к применению.
