Боковые двери

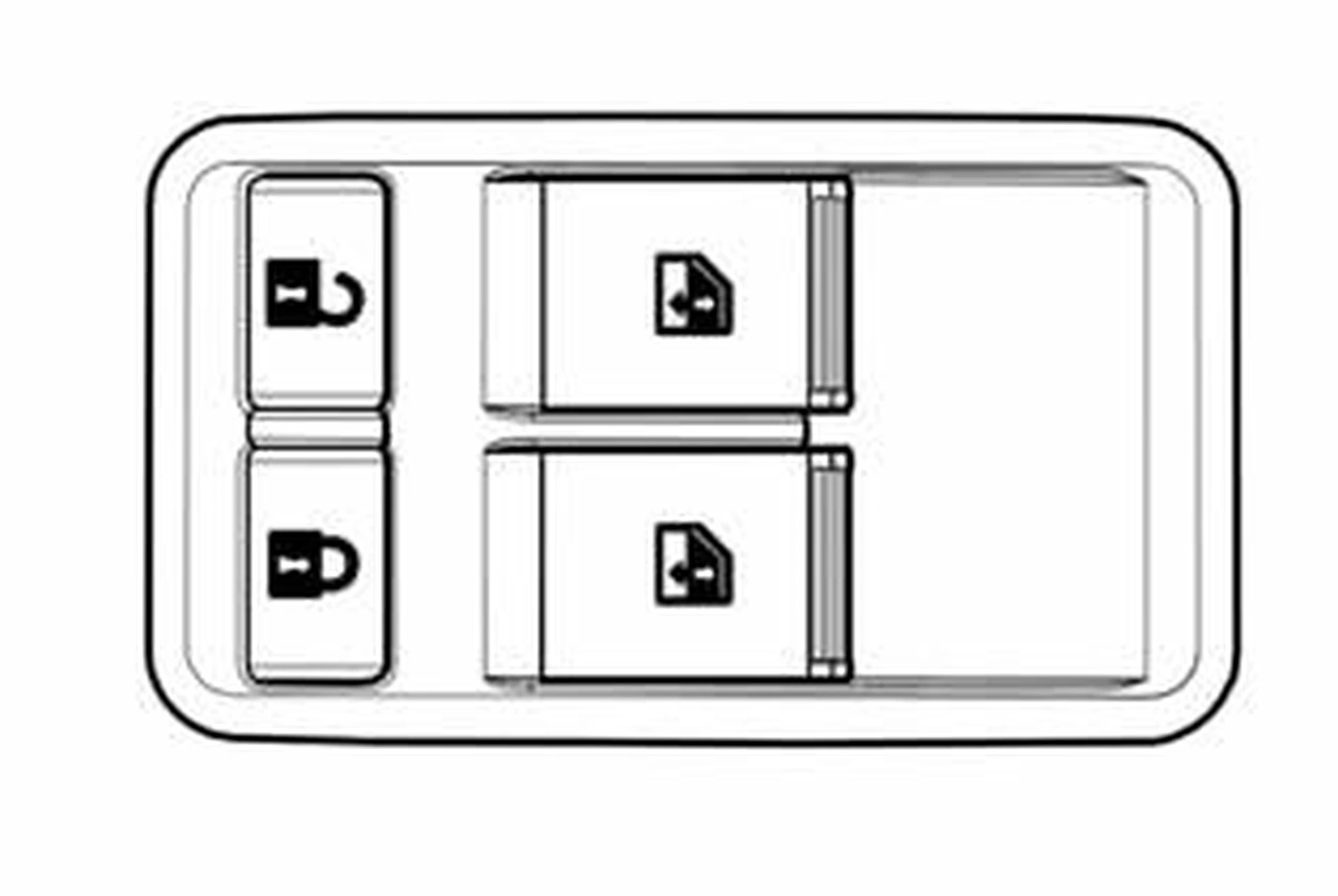

Боковые двери можно блокировать и разблокировать изнутри нажатием соответственно на кнопки в блоке переключателей (см. рис. 6а) либо, в вариантном исполнении, кнопкой в модуле двери водителя (рис. 6б). При нажатии на эту кнопку происходит смена состояния замков дверей. Блокировать замки передних дверей можно только при закрытых дверях.

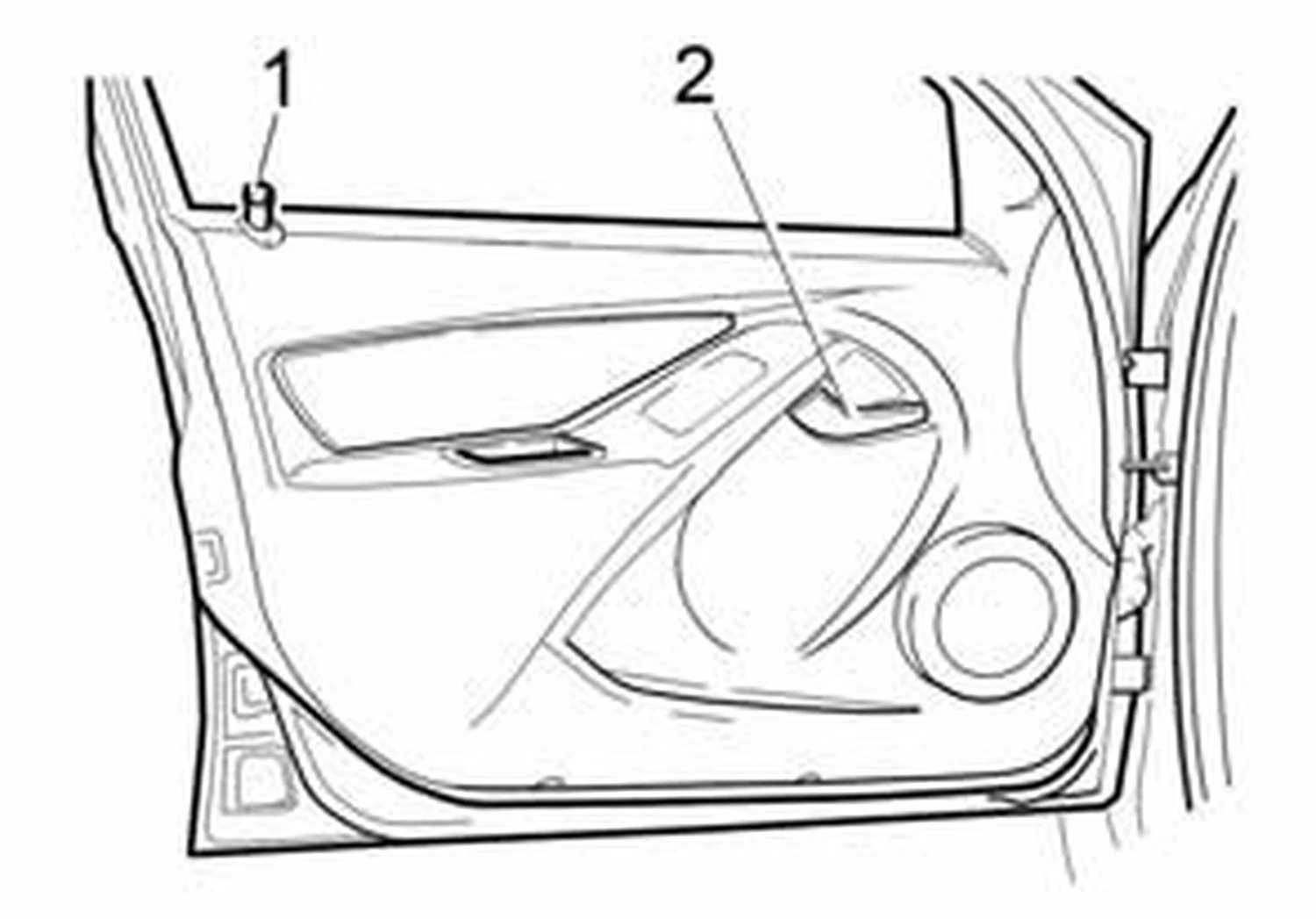

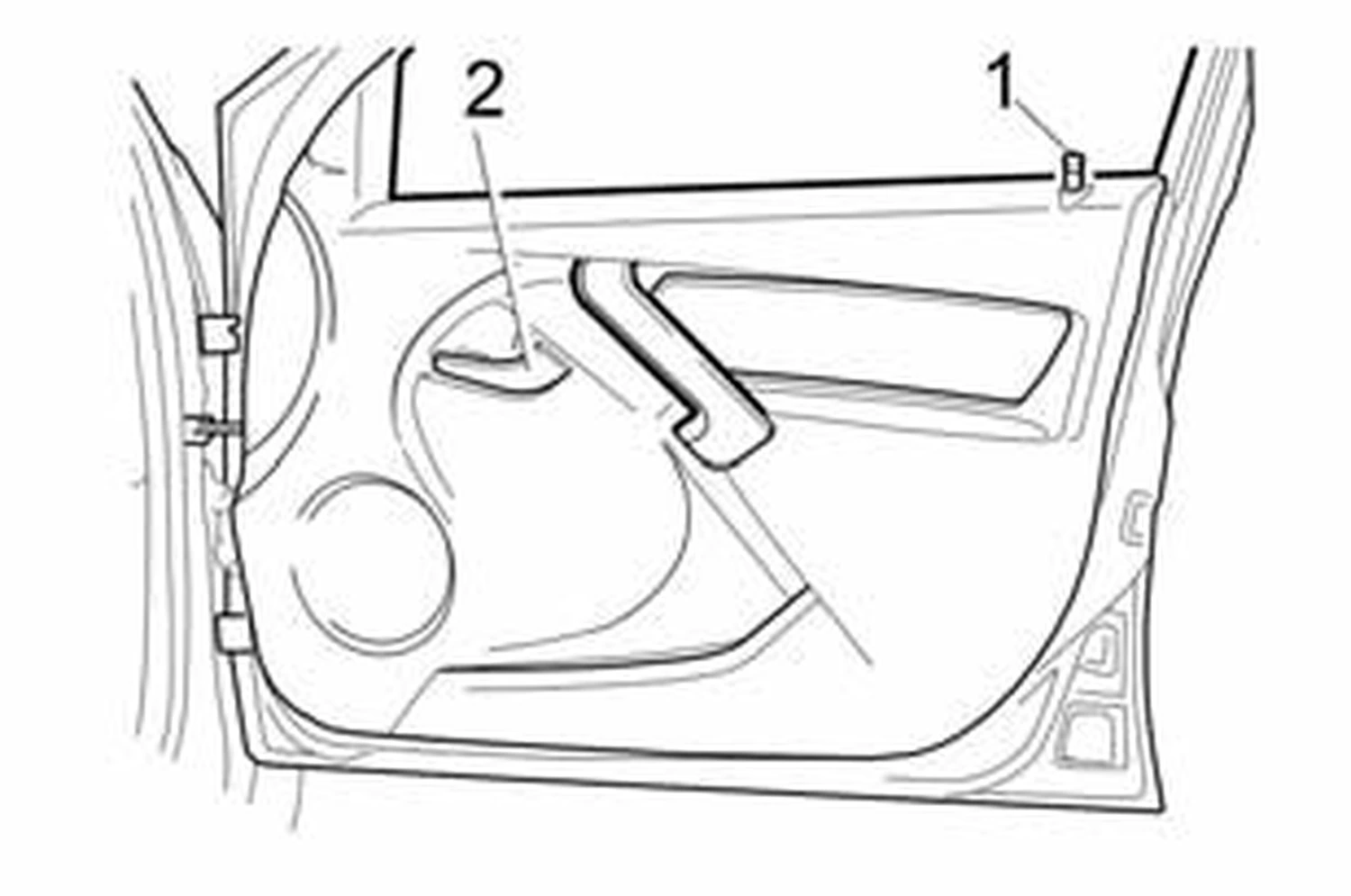

Боковые двери открываются снаружи — за ручку в направлении стрелки (рис. 3), а изнутри — поворотом на себя внутренней рукоятки 2 (рис. 4 и 5). Если замок двери заблокирован, то ручка имеет холостой ход.
Для опускания и подъема стекол передних и задних (в вариантном исполнении) дверей используются клавиши переключателя электрических приводов стеклоподъемников на обивках дверей. Для подъема нужного стекла потяните за край соответствующего переключателя вверх, для опускания — нажмите на край соответствующего переключателя вниз. После прекращения нажатия клавиша автоматически установится в среднем положении, и стекло остановится в любой выбранной позиции.
Модуль двери водителя (в вариантном исполнении)

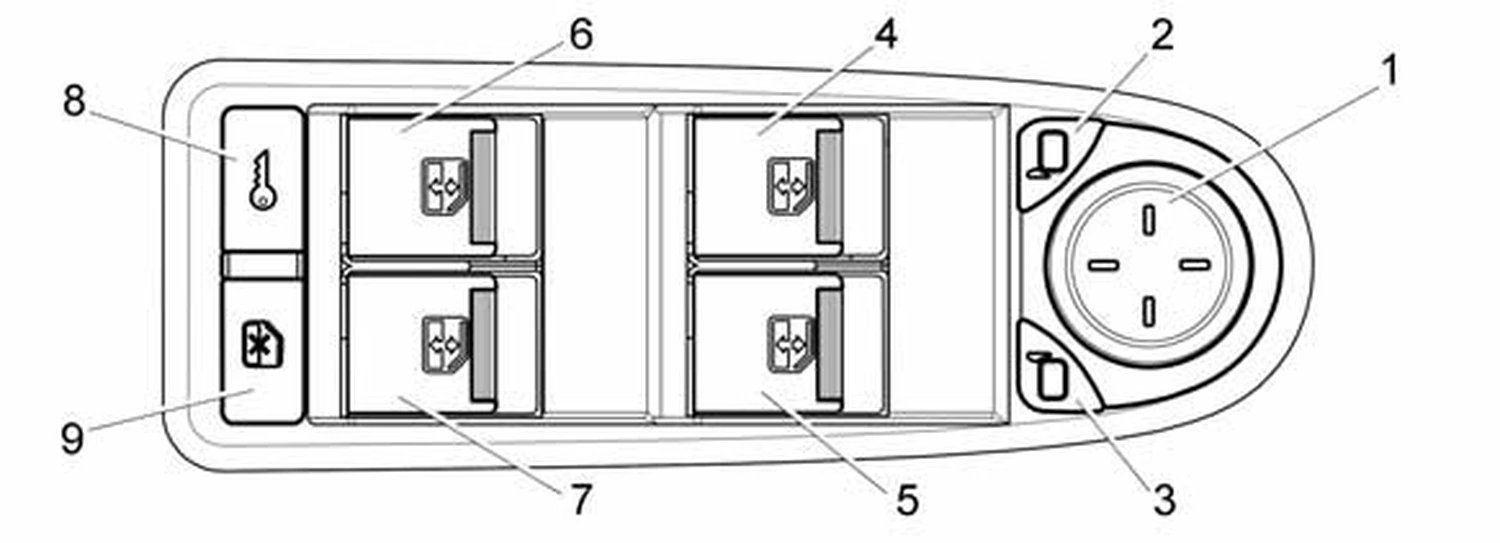

Назначение переключателей модуля двери водителя (МДВ) в соответствии с рис. 6б:
- 1 — переключатель (джойстик) управления электрическими приводами наружных зеркал в горизонтальном и вертикальном направлениях;
- 2, 3 — кнопки выбора зеркала для управления (правое или левое);
- 4–7 — клавиши управления стеклоподъемниками (соответствуют расположению стекол в автомобиле);
- 8 — кнопка блокировки или разблокировки замков боковых дверей автомобиля;
- 9 — кнопка включения или выключения питания задних электростеклоподъемников.
Управление зеркалами
Для управления зеркалами нужно включить зажигание и нажать соответствующую кнопку выбора зеркала: кнопку 2 — если нужно управлять левым зеркалом, или кнопку 3 — если нужно управлять правым зеркалом. При нажатии кнопки символ в ней начнет подсвечиваться оранжевым светом в течение некоторого времени, это означает возможность управления выбранным зеркалом. Если подсветка погасла, значит управление зеркалом прекратилось; при необходимости нажмите кнопку еще раз. После выключения зажигания остается возможность управления зеркалом еще в течение времени около 90 секунд, если ни одна дверь не была открыта.
Управлять положением зеркала нужно при помощи джойстика 1, поочередно нажимая на одну из рисок.
Особенности управления электростеклоподъемниками
Клавиши управления стеклоподъемниками имеют три позиции:
- Подъем стекла (нефиксированная крайняя позиция).
- Выключено (фиксированная средняя позиция).
- Опускание стекла (нефиксированная крайняя позиция).
Для опускания стекла требуется нажатие, а для подъема стекла — поднятие клавиши.
Электрические стеклоподъемники функционируют все время, пока включено зажигание, а также в течение 30 секунд после выключения зажигания, если за это время не была открыта ни одна из передних дверей. Работа стеклоподъемников от клавиш управления в дверях прекращается при выключенном зажигании после открытия любой передней двери или после включения режима охраны. Работа стеклоподъемников при выключенном зажигании и открытой двери возможна только от пульта дистанционного управления.
Подъем и опускание стекла от клавиши в двери пассажира происходят аналогично работе от клавиш МДВ со следующими ограничениями:
- управляется стекло только той двери, в которой расположена клавиша;
- управление от клавиши в двери пассажира запрещено все время, пока идет управление этим же стеклом или другим стеклом того же борта с МДВ;
- управление от клавиш задних пассажирских дверей невозможно, если включен режим запрета их работы.
Чтобы отключить управление электростеклоподъемниками от переключателей, расположенных в задних дверях (в вариантном исполнении), следует нажать кнопку 9 в МДВ. Символ в кнопке при этом будет подсвечиваться оранжевым светом. Для возобновления возможности управления следует повторно нажать кнопку 9 в МДВ. Оранжевая подсветка символа в кнопке при этом погаснет. Режим запрета работы клавиш задних дверей сохраняется после выключения/включения зажигания и отключения/подключения питания системы.
Возможно одновременное управление двумя электростеклоподъемниками, расположенными на разных бортах автомобиля.
Автоматический режим стекла двери водителя
Если воздействовать на клавишу управления стеклом водителя в режиме подъема/опускания не более 1,5 секунд, то после прекращения воздействия стекло останавливается. Если время воздействия превышает 1,5 секунды, то после прекращения воздействия стекло продолжает движение в автоматическом режиме до распознавания препятствия, но не более 10 секунд.
Автоматический режим движения стекла прекращается при подъеме до упора или до распознавания препятствия, при воздействии на любую клавишу управления стеклоподъемниками на МДВ и при выключении зажигания.
Автоматический режим подъема/опускания стекла реализован изначально в заводской поставке МДВ. Возможно отключение режима автоматического управления стеклоподъемником двери водителя при помощи диагностического тестера у дилера LADA.
При закрытии окон с электрическими стеклоподъемниками возможно защемление пальцев рук и других частей тела, что может привести к серьезной травме. При пользовании электрическими стеклоподъемниками будьте внимательны, особенно если в автомобиле или рядом с ним находятся дети. Убедитесь, что поднимающееся стекло ничего не защемит. В случае защемления немедленно прекратите подъем стекла и включите его опускание.
Ответственность за неправильное пользование электрическими стеклоподъемниками несет водитель автомобиля. Он должен разъяснить пассажирам правила пользования и предупредить об опасностях при неправильном пользовании электрическими стеклоподъемниками.
Не разрешайте детям пользоваться переключателями электростеклоподъемников. Выходя из автомобиля, обязательно вынимайте ключ из выключателя зажигания, чтобы отключить электростеклоподъемники и избежать случайного травмирования.
Не высовывайте из открытых окон автомобиля руки и другие части тела, следите, чтобы этого не делали дети.
Задние двери

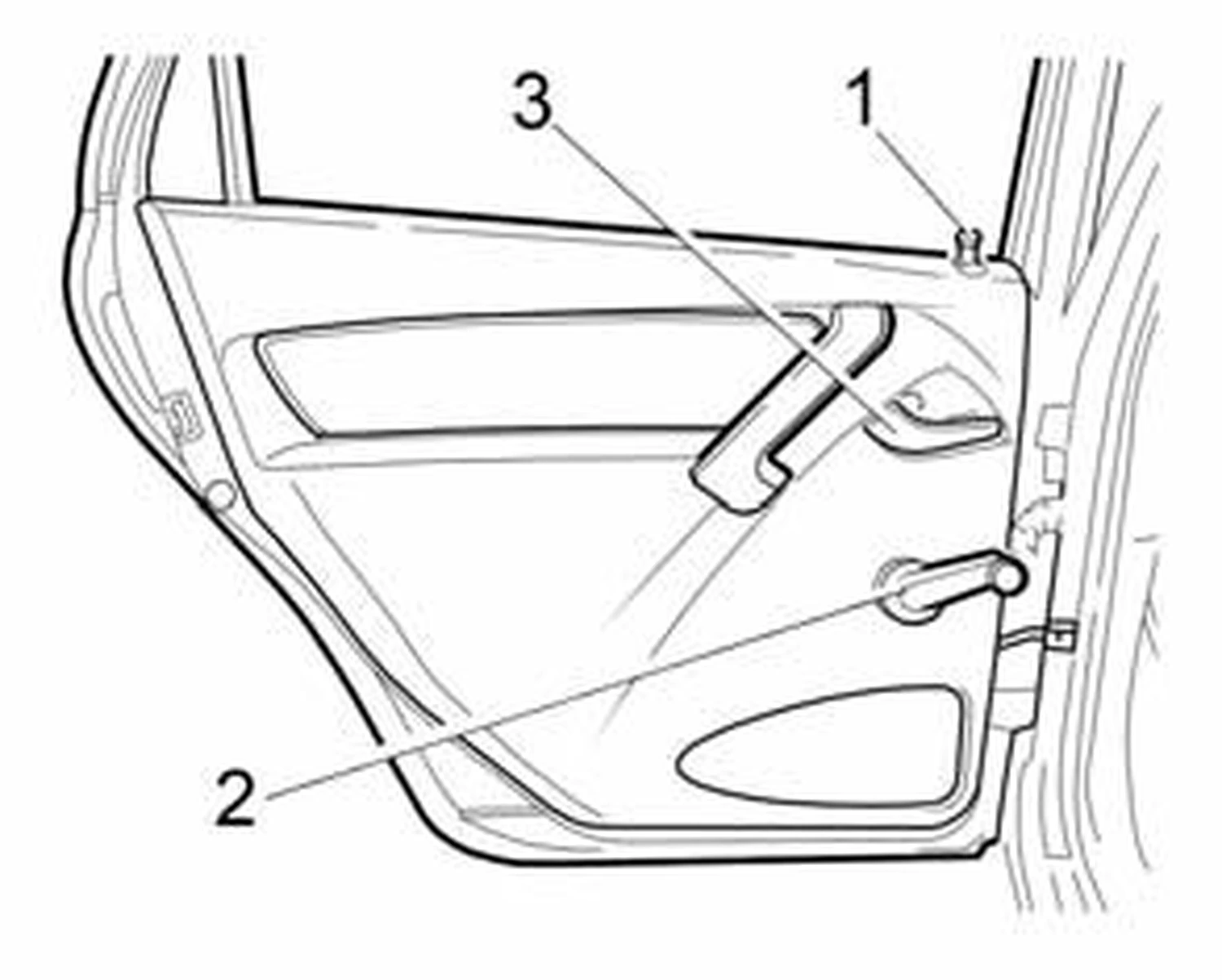

Задние двери блокируются как при открытой, так и при закрытой двери. Для опускания и подъема стекла задних дверей используются электрические или механические стеклоподъемники, которые приводятся в действие рукояткой 2. Стекло задней двери опускается не полностью.

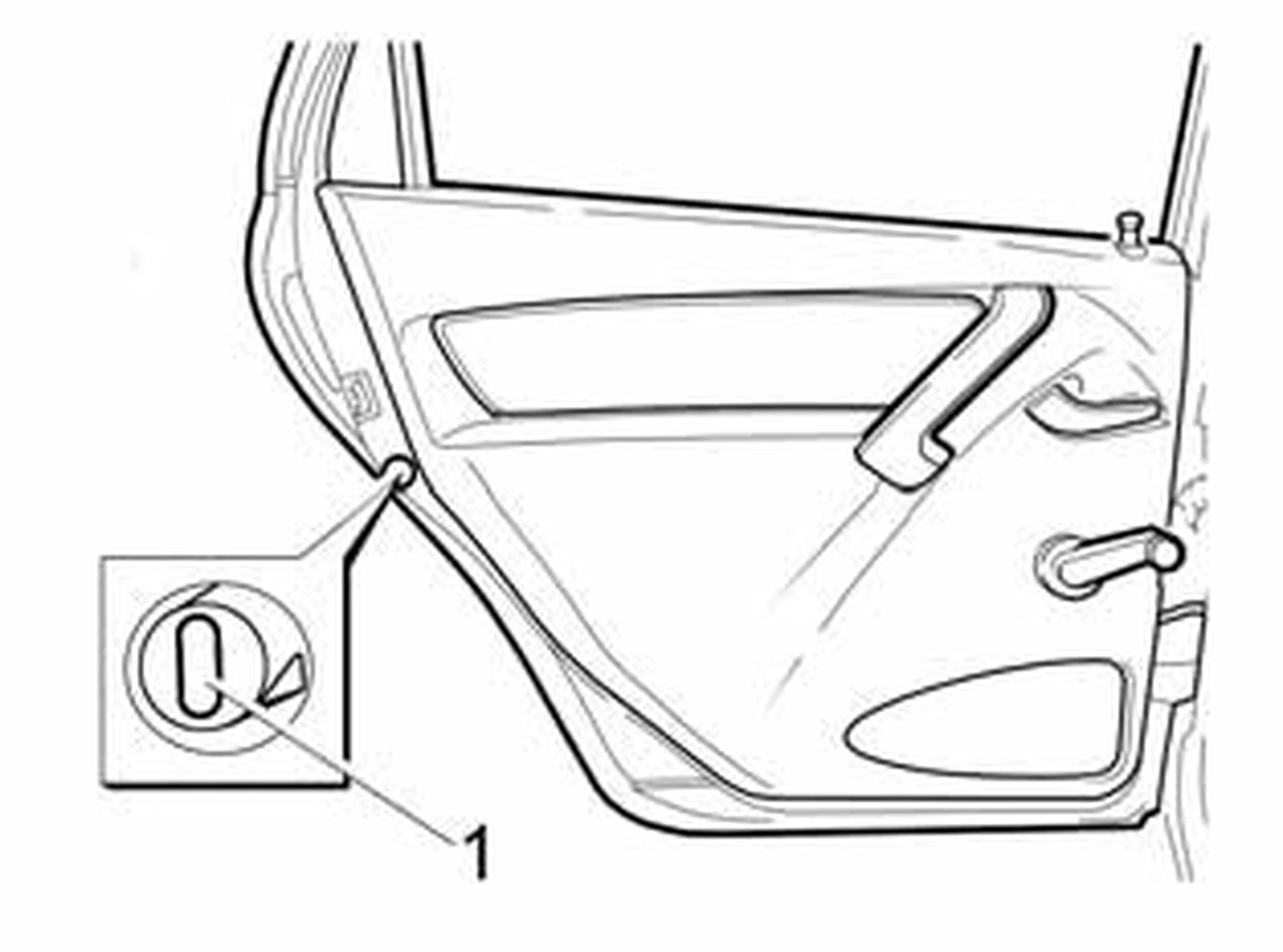

Если на заднем сиденье находятся дети, рекомендуем ключом повернуть шлиц защелки 1 (рис. 8) примерно на 45° до упора. Причем в правой двери защелку необходимо поворачивать по часовой стрелке, а в левой — против часовой стрелки. В этом случае, при поднятой кнопке блокировки, дверь открывается только снаружи, а внутренняя рукоятка имеет свободный ход. Для обеспечения возможности открывания дверей изнутри поверните шлиц защелки в обратном направлении.
