ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ТЕКУЩИЙ РЕМОНТ

Замена ламп

замена ламплампы фарближний свет лампагабаритызадний фонарьпротивотуманная фара

Для нормальной работы системы освещения и световой сигнализации применяйте лампы, указанные в приложении 2. При неисправностях в дополнительном сигнале торможения обратитесь к дилеру LADA.

Блок-фара

Для доступа к лампе ближнего/дальнего света (рис. 56), отсоедините колодку жгута проводов и снимите резиновый кожух лампы 2, отведите в сторону «усик» 4 пружины ламподержателя, предварительно нажав на «усик» пружины, выньте лампу 5 из посадочного места рефлектора. Монтаж новой лампы проводите в обратном порядке. Все работы по установке галогеновой лампы проводите в перчатках во избежание оставления следов на колбе лампы. После установки лампы ближнего/дальнего света убедитесь в плотном прилегании резинового кожуха на цоколе лампы и корпусе блок-фары.

Для снятия лампы габаритного огня/дневного ходового огня проделайте следующие действия:

Установку новой лампы проводите в обратном порядке.

Для снятия лампы указателя поворота проделайте следующие действия:

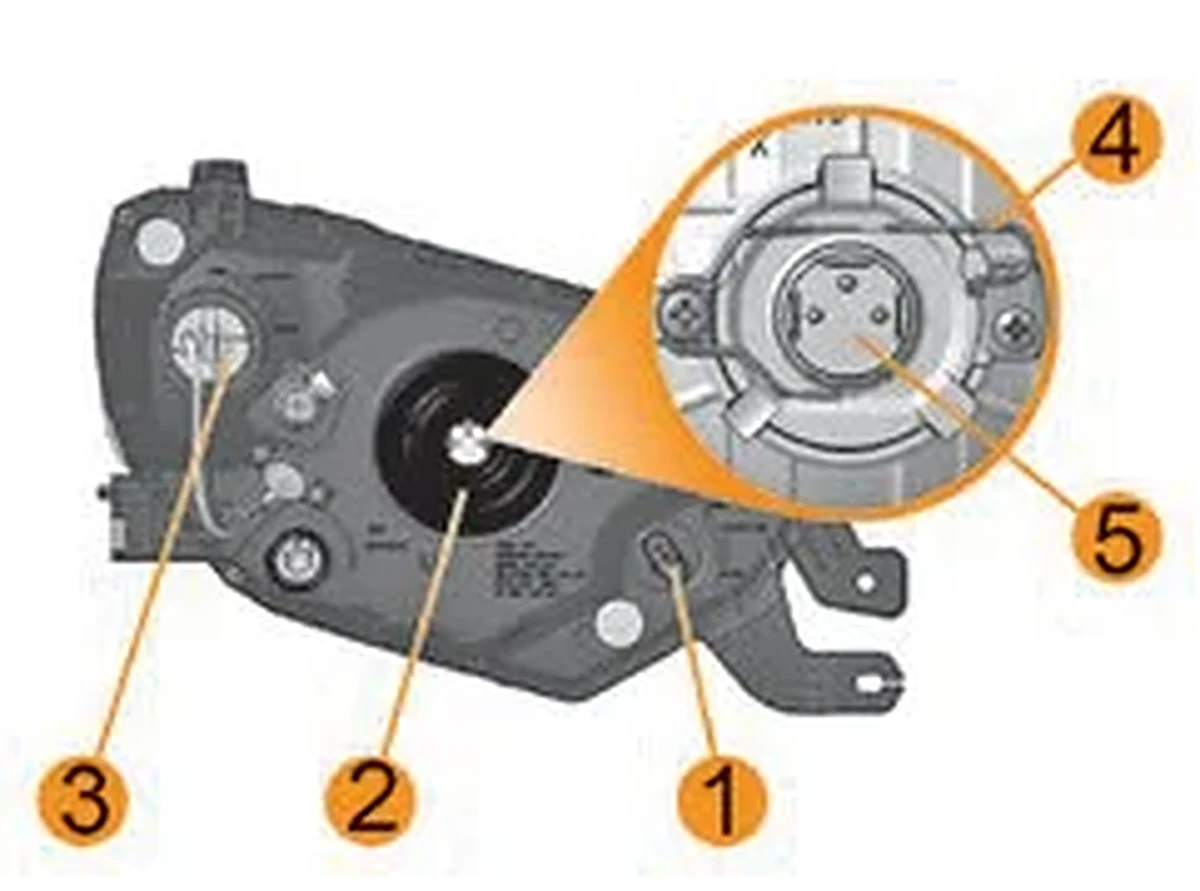

Рис. 56. Блок-фара
Рис. 56. Блок-фара

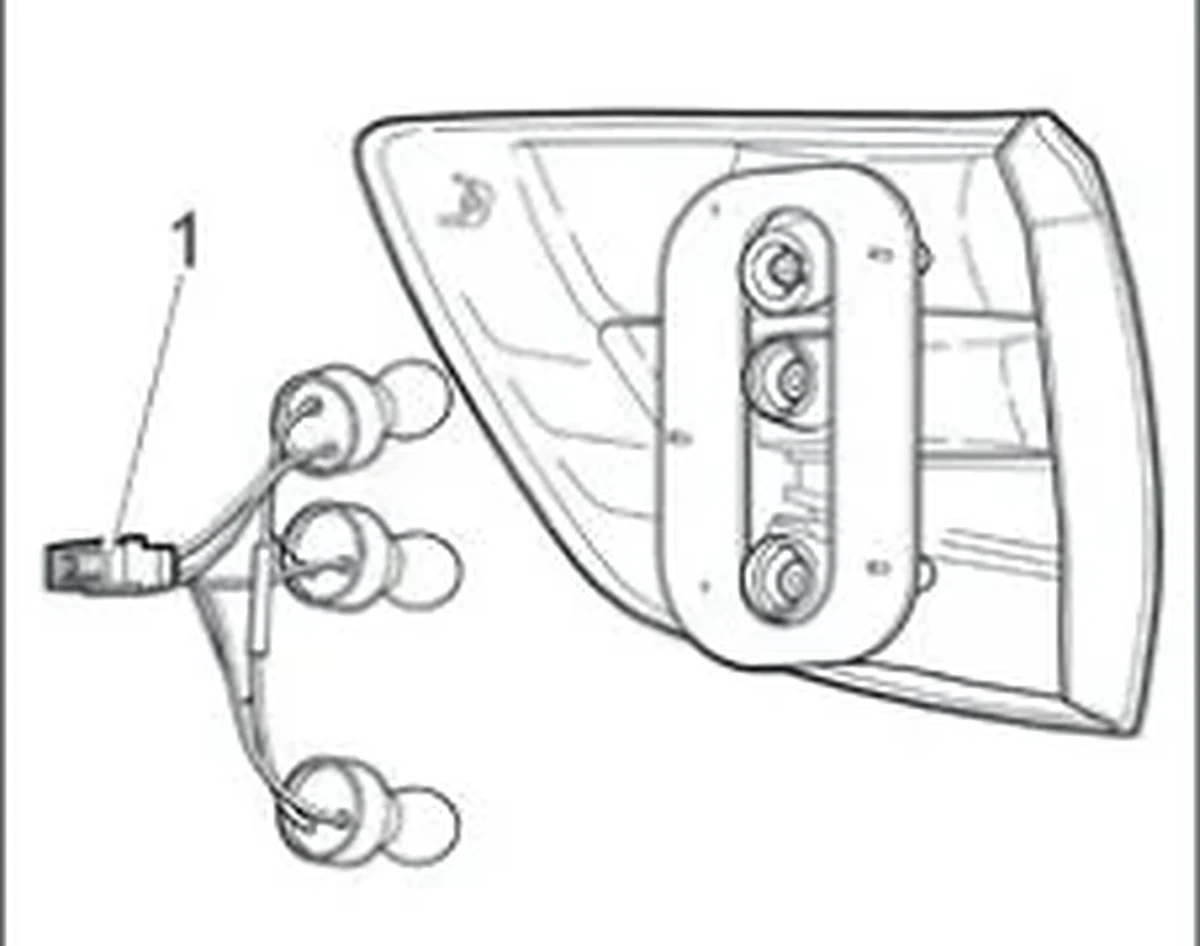

Рис. 57а. Задний фонарь автомобиля с кузовом «седан»
Рис. 57а. Задний фонарь автомобиля с кузовом «седан»

Установку новой лампы проводите в обратном порядке.

Задний фонарь

Для снятия ламп в заднем фонаре автомобиля с кузовом «седан» (рис. 57а) проделайте следующие действия:

Установку новой лампы проводите в обратном порядке.

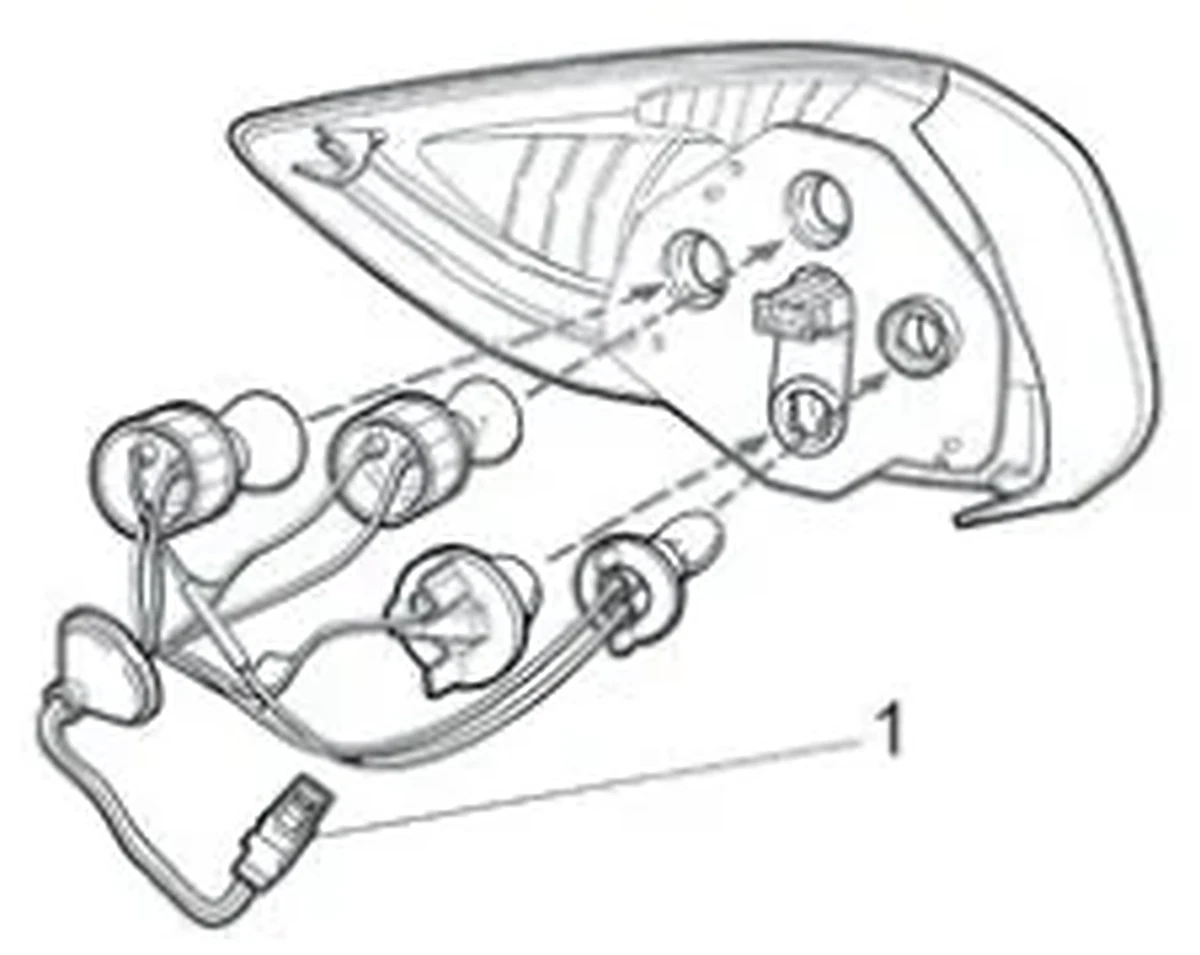

Рис. 57б. Задний фонарь автомобиля с кузовом «лифтбек»
Рис. 57б. Задний фонарь автомобиля с кузовом «лифтбек»

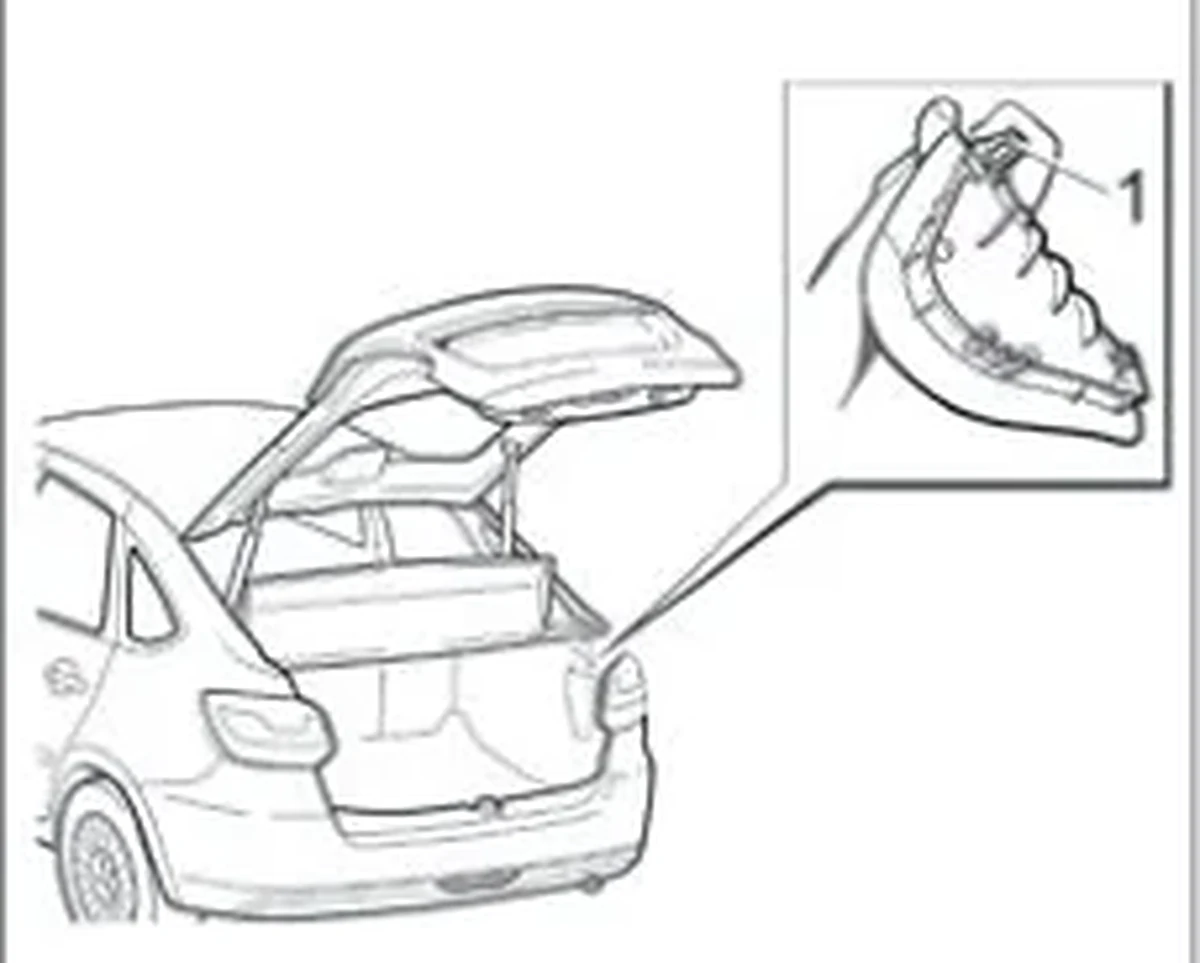

Рис. 57в. Снятие заглушки опоры полки
Рис. 57в. Снятие заглушки опоры полки

Для снятия ламп в заднем фонаре автомобиля с кузовом «лифтбек» (рис. 57б) проделайте следующие действия:

Установку новой лампы проводите в обратном порядке. На автомобиле с кузовом «лифтбек» в заднем бампере устанавливается задний противотуманный фонарь. В качестве источников света в заднем противотуманном фонаре применены светоизлучающие диоды. Конструкция фонаря неразборная. В случае выхода из строя 2-х или более источников света задний противотуманный фонарь заменяется полностью у дилера LADA.

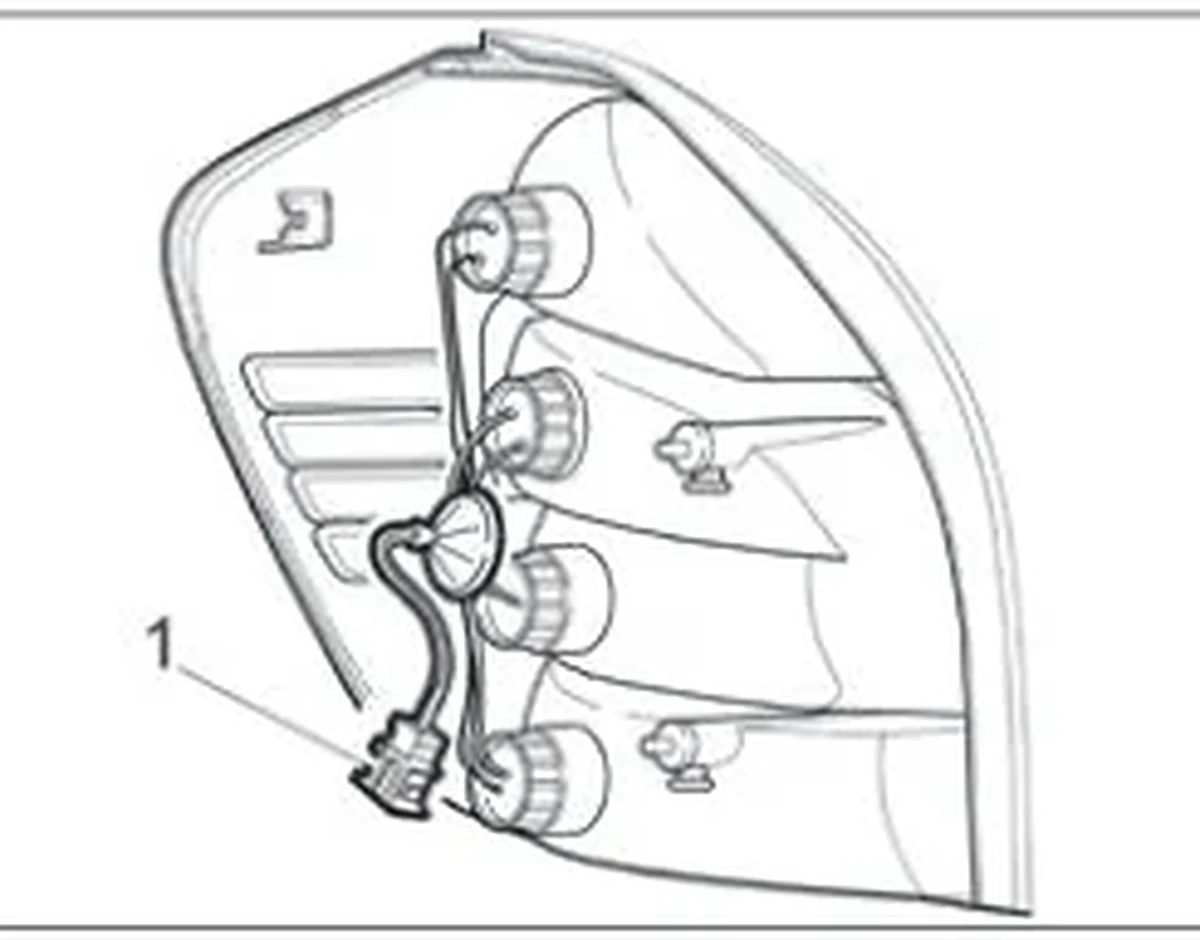

Рис. 57г. Задний фонарь на автомобиле с кузовом «универсал»
Рис. 57г. Задний фонарь на автомобиле с кузовом «универсал»

Замена ламп в заднем фонаре на автомобиле с кузовом «универсал» (рис. 57г):

После замены лампы сборку и установку заднего фонаря проводите в обратном порядке.

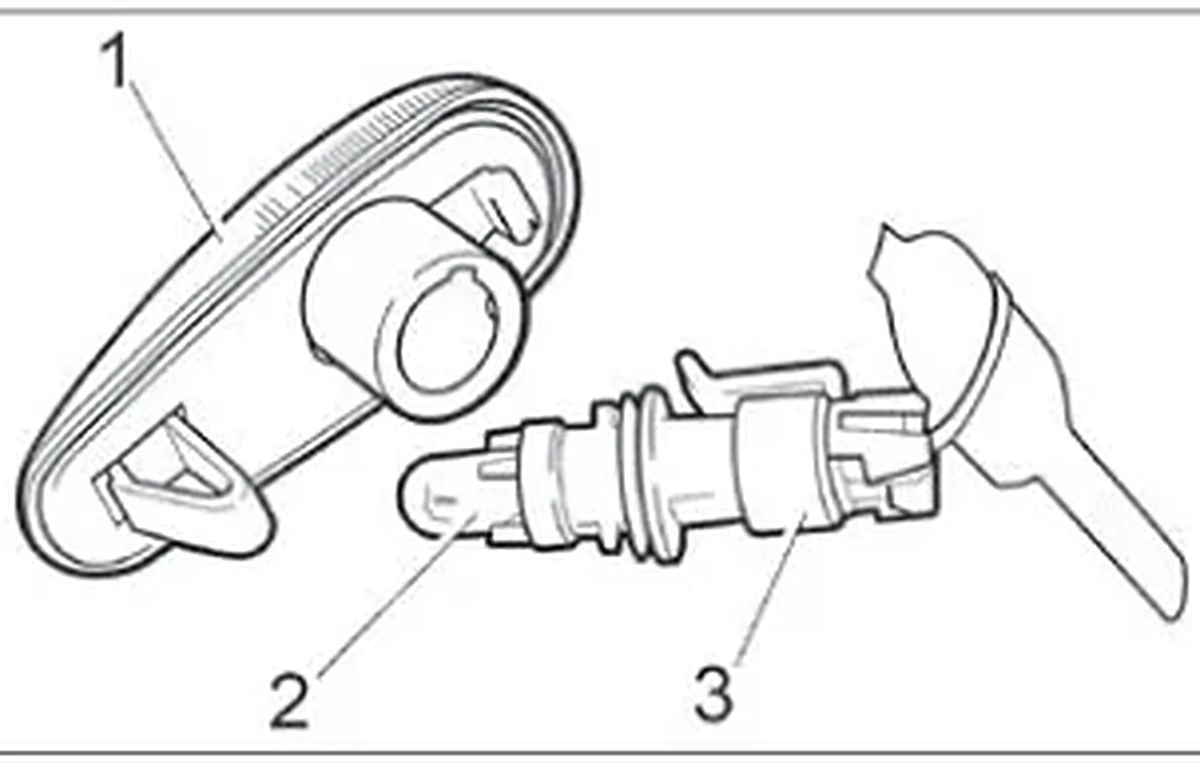

Рис. 57д. Боковой указатель поворота
Рис. 57д. Боковой указатель поворота

Боковой указатель поворота

Для замены лампы в боковом указателе поворота 1 (рис. 57д) снимите его с автомобиля. В гнезде фонарь удерживается пружинной защелкой и фиксатором. Сдвиньте фонарь в направлении движения автомобиля и выведите фиксатор из зацепления. Повернув патрон 3 против часовой стрелки, выньте его в сборе с лампой из корпуса фонаря и потяните лампу 2 на себя. На автомобиле с кузовом «лифтбек» в вариантном исполнении устанавливается боковое зеркало заднего вида с указателем поворота. В качестве источников света в указателе поворота применены светоизлучающие диоды. В случае выхода из строя источников света боковое зеркало заднего вида заменяется полностью у дилера LADA.

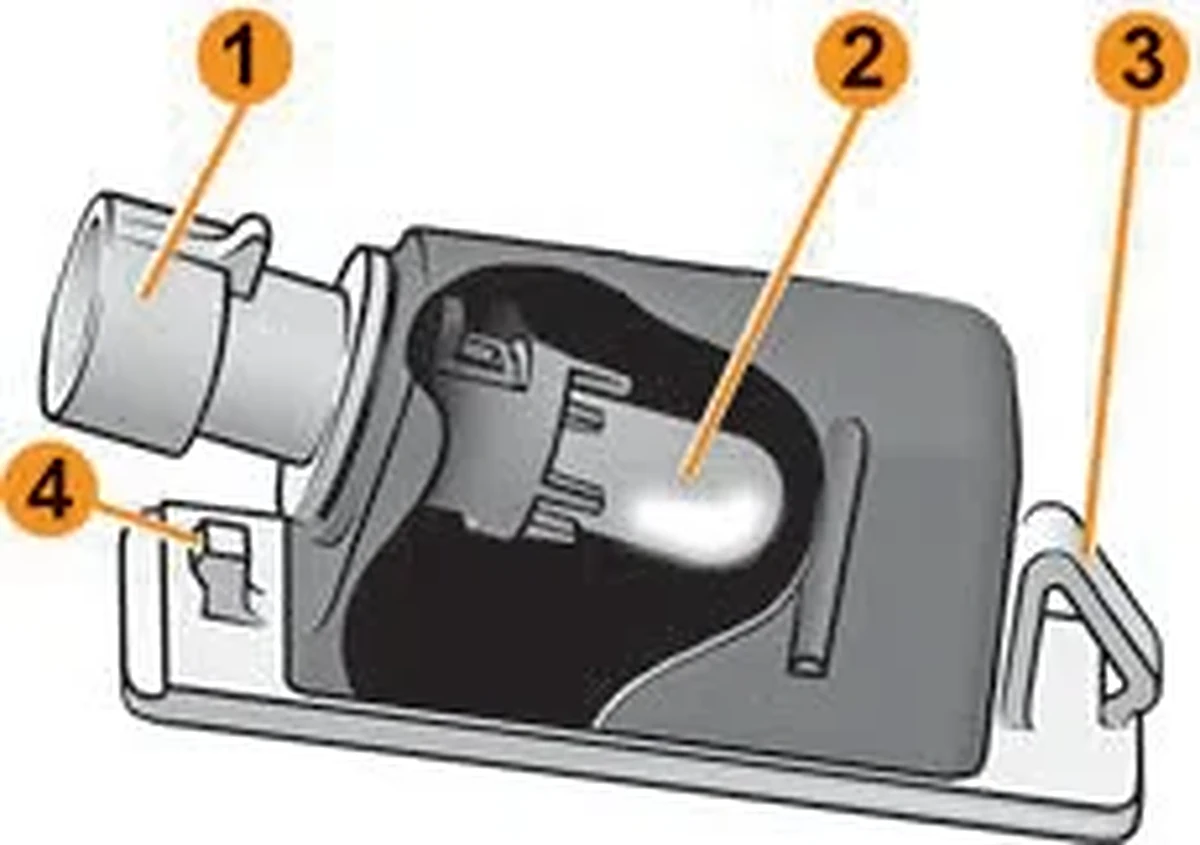

Рис. 58а. Фонарь освещения номерного знака
Рис. 58а. Фонарь освещения номерного знака

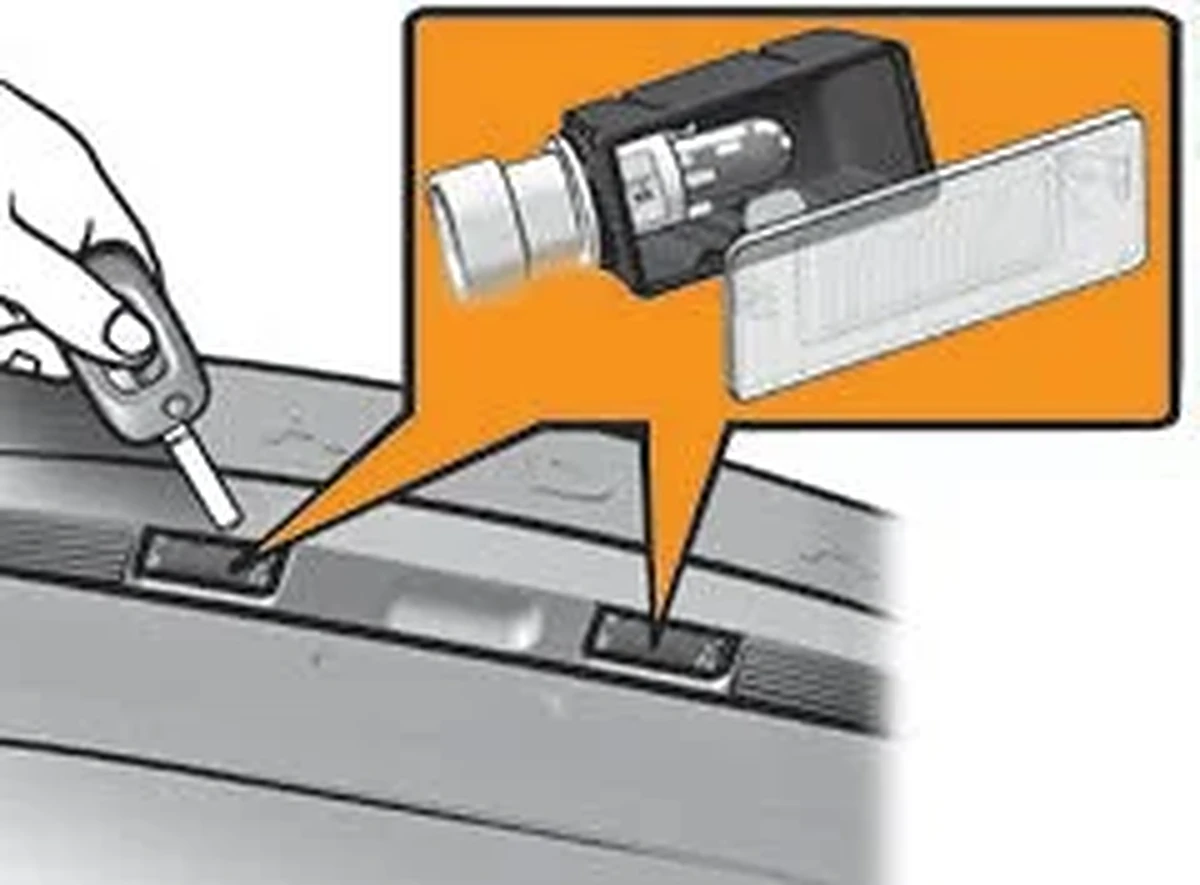

Рис. 58б. Посадочное место фонаря освещения номерного знака
Рис. 58б. Посадочное место фонаря освещения номерного знака

Фонарь освещения номерного знака

Для замены лампы в фонаре освещения номерного знака (рис. 58а) снимите его с автомобиля. В гнезде фонарь удерживается пружинной защелкой и фиксатором. Для снятия фонаря необходимо:

После замены лампы сборку и установку фонаря освещения номерного знака проводите в обратном порядке.

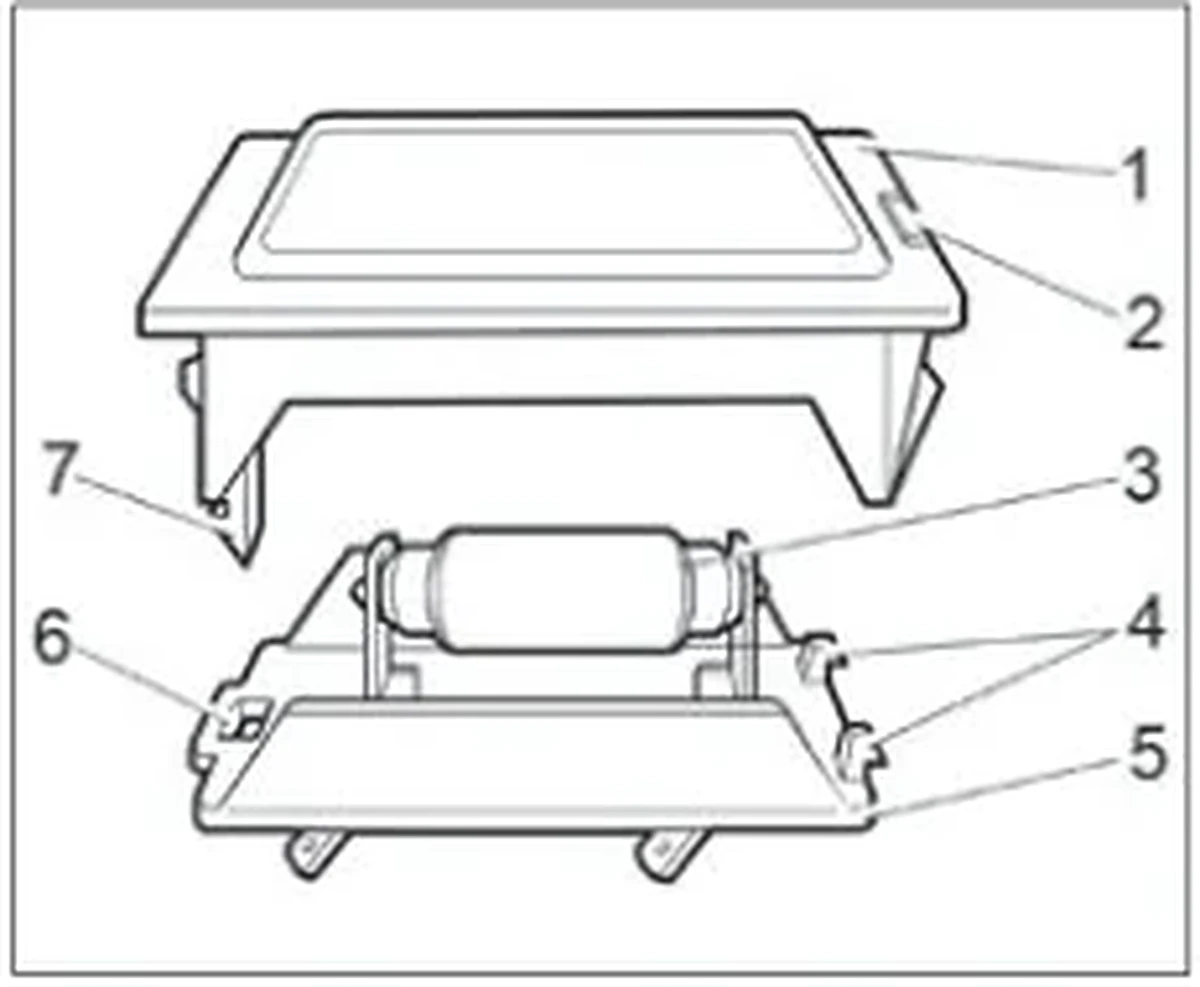

Рис. 59. Плафон освещения багажника автомобиля с кузовом «седан»
Рис. 59. Плафон освещения багажника автомобиля с кузовом «седан»

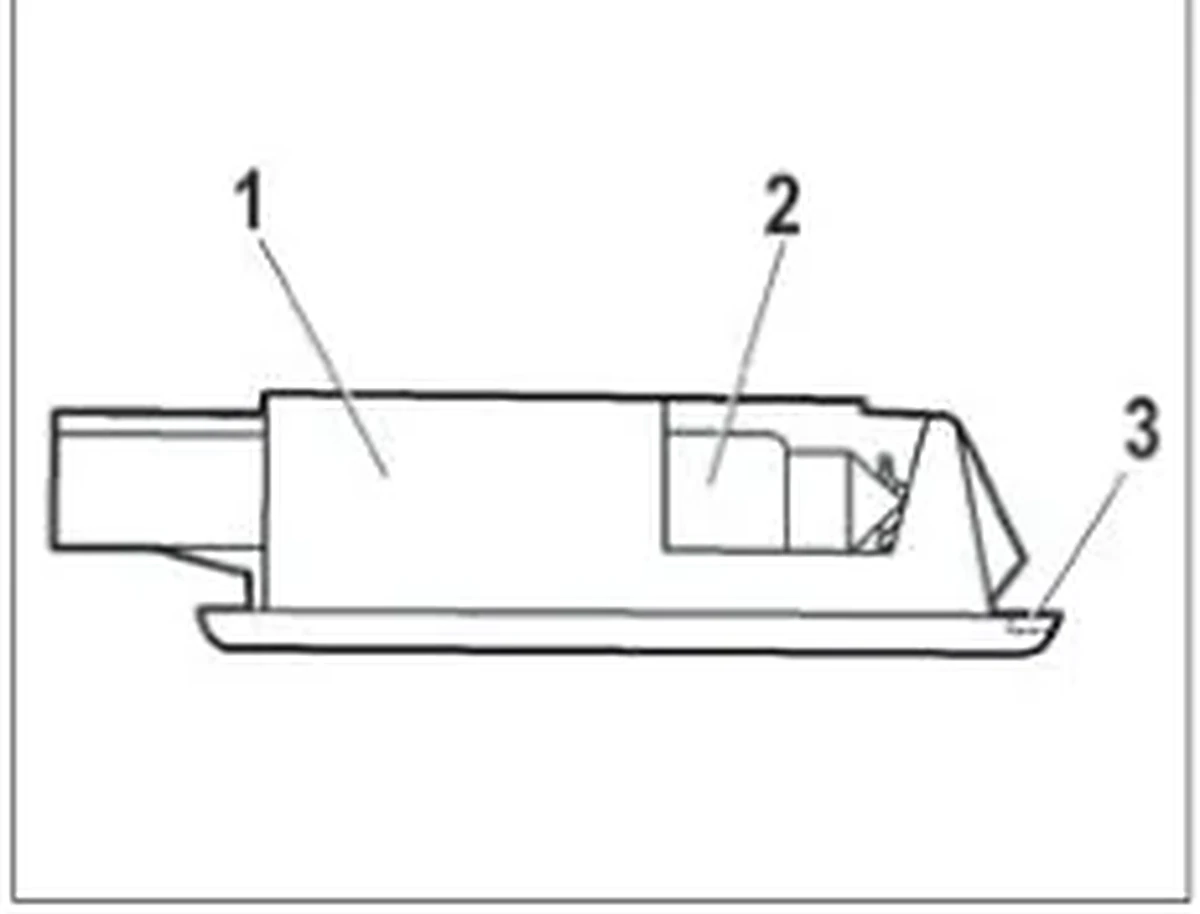

Рис. 60. Плафон освещения багажного отделения автомобиля с кузовами «лифтбек» и «универсал»
Рис. 60. Плафон освещения багажного отделения автомобиля с кузовами «лифтбек» и «универсал»

Плафон освещения багажника

На автомобиле с кузовом «седан» для замены лампы 3 (рис. 59) в плафоне освещения багажника выньте плафон из посадочного места на кузове, для чего вставьте отвертку в паз 2 с правой стороны фонаря и аккуратно поверните ее на себя. Затем нажмите на защелку 7, выведите ее из отверстия 6 и снимите рассеиватель 1. Лампа удерживается пружинными контактами. После замены лампы рассеиватель 1 устанавливайте так, чтобы в его пазы вошли установочные «усики» 4 корпуса 5 фонаря. На автомобиле с кузовами «лифтбек» и «универсал» для замены лампы 2 (рис. 60) в плафоне освещения 1 багажника снимите его с автомобиля. В гнезде плафон удерживается пружинной защелкой. Вставьте плоскую отвертку в паз 3 с правой стороны плафона, аккуратно отожмите плафон вниз и потяните лампу 2 на себя. После замены лампы сборку и установку плафона освещения багажника проводите в обратном порядке.

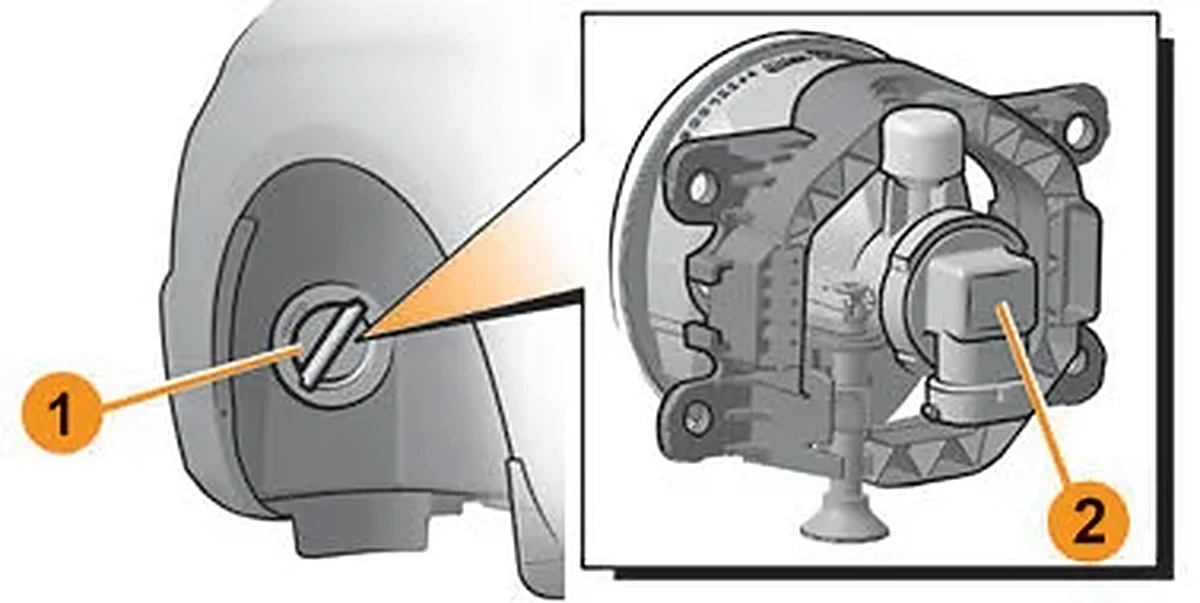

Рис. 61. Противотуманная фара
Рис. 61. Противотуманная фара

Плафон освещения вещевого ящика

Для замены лампы 2 (см. рис. 60) в плафоне освещения вещевого ящика 1 выньте его из гнезда. В гнезде плафон удерживается пружинной защелкой. Вставьте плоскую отвертку в паз 3 с правой стороны плафона, аккуратно отожмите плафон вниз и потяните лампу 2 на себя. После замены лампы сборку и установку плафона проводите в обратном порядке.

Противотуманная фара

В щитках передних крыльев автомобиля имеются специальные люки 1 для доступа к противотуманным фарам. Демонтируйте неработоспособную лампу 2 противотуманной фары (рис. 61) в следующем порядке:

Монтаж новой лампы проводите в обратном порядке. Рекомендуется для облегчения проводимой работы по замене лампы предварительно снять переднее колесо.
