| № | Параметры | ВАЗ-2113 и его модификации |
ВАЗ-2114 и его модификации |
ВАЗ-2115 и его модификации |
|---|---|---|---|---|
| 1 | Тип кузова | Трёхдверный хэтчбек | Пятидверный хэтчбек | Четырёхдверный седан |
| 2 | Схема компоновки | с приводом на передние колеса и поперечным расположением двигателя | ||
| 3 | Количество мест, чел. | 5 | ||
| 4 | Количество мест при полностью сложенных задних сиденьях, чел. | 2 | 2 | 2 |
| 5 | Снаряженная масса*, кг | 975 | 985 | 985 |
| 6 | Разрешенная (полная) максимальная масса (РММ)*, кг | 1400 | 1410 | 1410 |
| 7 |
Дорожный просвет с РММ при статическом радиусе шин 265 мм (175/70R13), не менее, мм: — до поддона двигателя — до нейтрализатора** |
165 135 |
||
| 8 |
Полная масса буксируемого прицепа***, кг: — не оборудованного тормозами — оборудованного тормозами |
300 750 |
||
| 9 | Основные размеры, мм | см. схемы ниже (рис. 52—54) | ||
Примечания к таблице:
* Справочные данные.
** Комплектуется часть автомобилей.
*** При этом вертикальная нагрузка на шар тягово-сцепного устройства в статическом состоянии должна быть в пределах 25—50 кг.
Схемы габаритных размеров

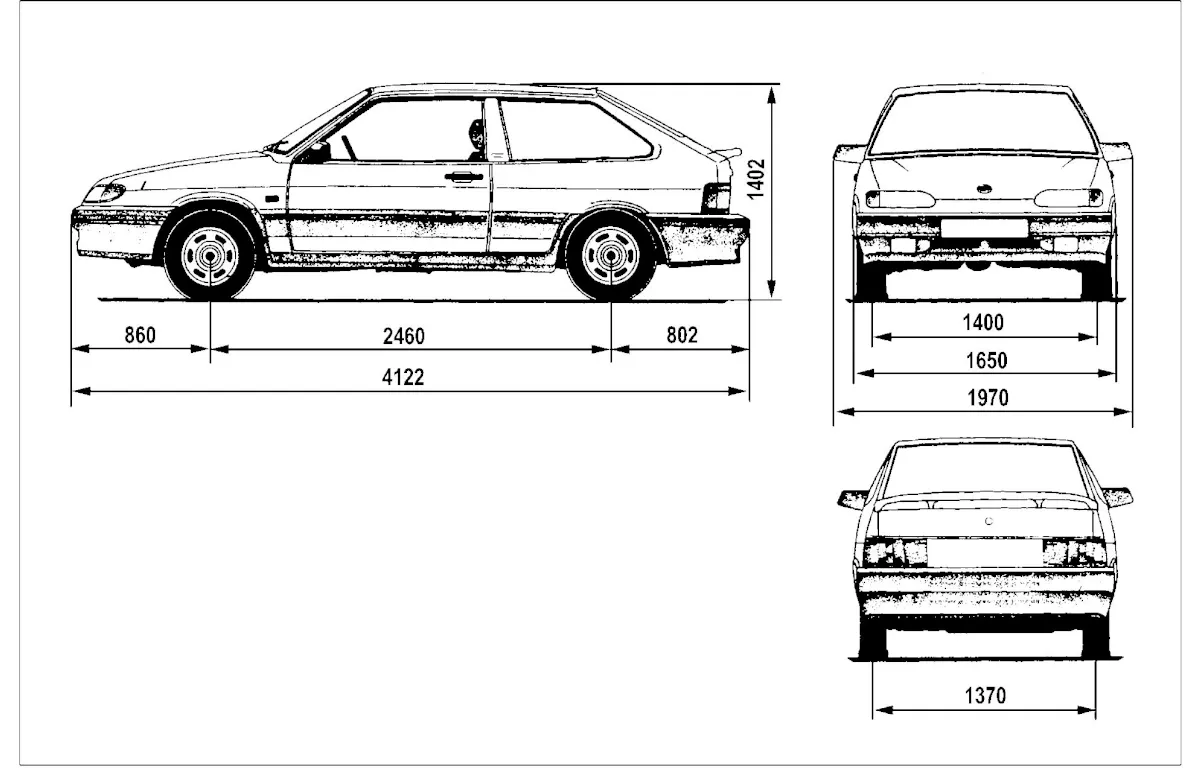

Рис. 52. Габаритные размеры (справочные) автомобиля ВАЗ-2113 и его исполнений

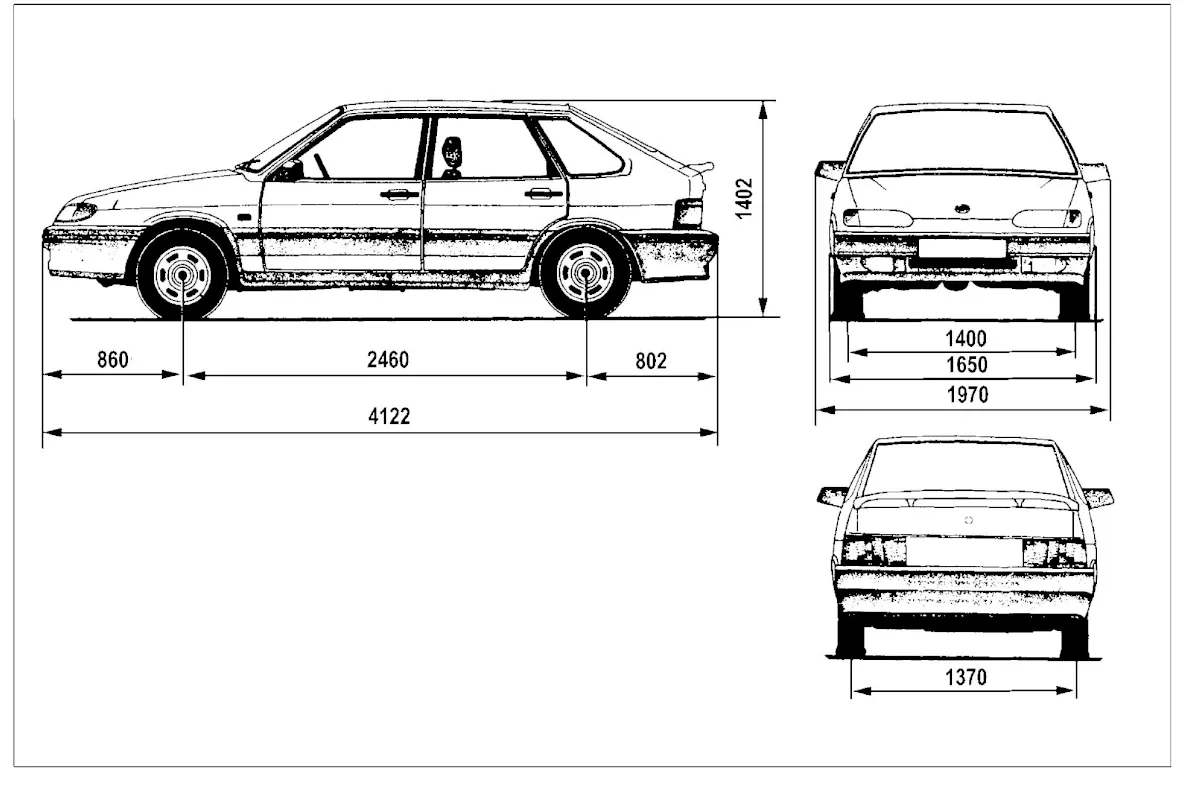

Рис. 53. Габаритные размеры (справочные) автомобиля ВАЗ-2114 и его исполнений

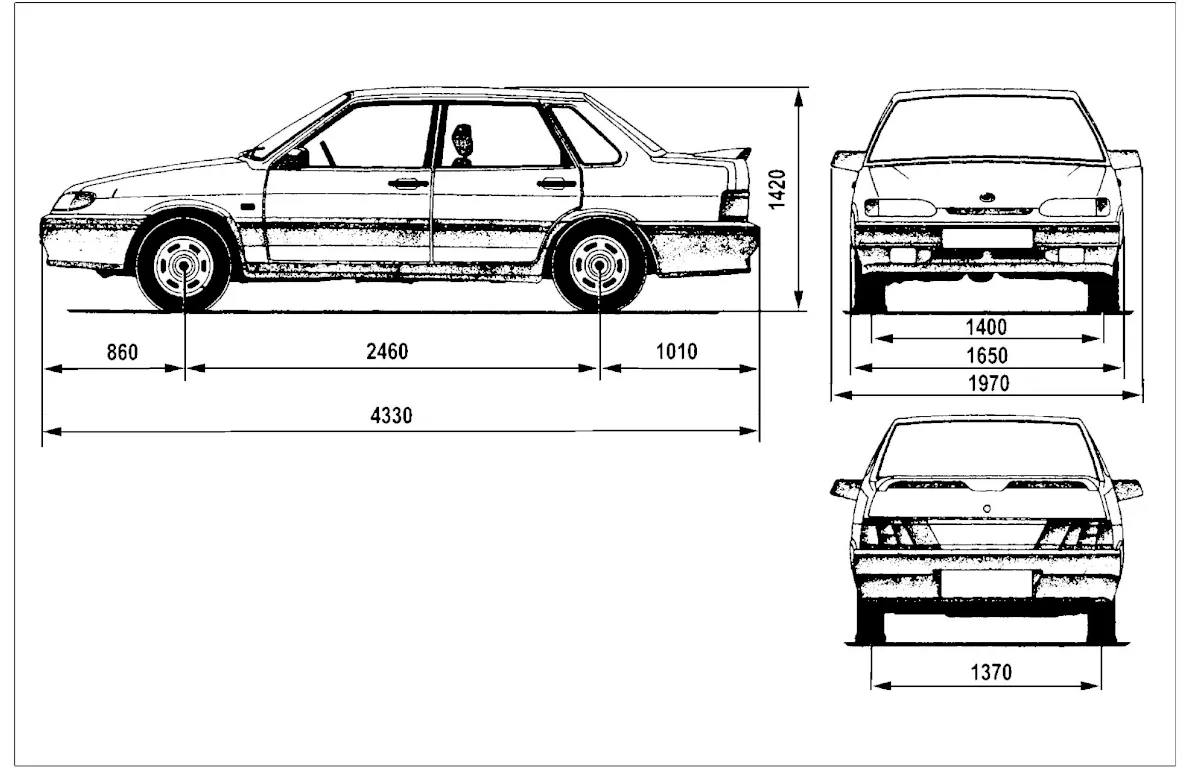

Рис. 54. Габаритные размеры (справочные) автомобиля ВАЗ-2115 и его исполнений
