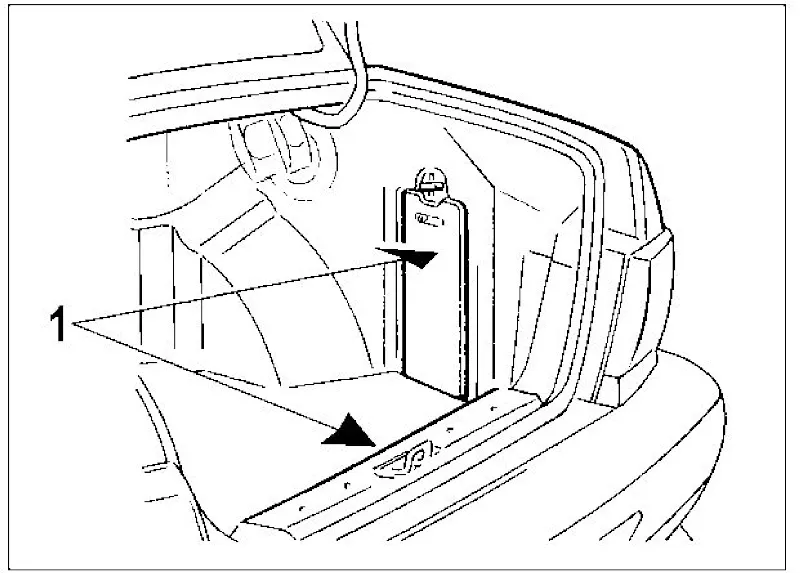

Рис. 40. Места укладки инструмента

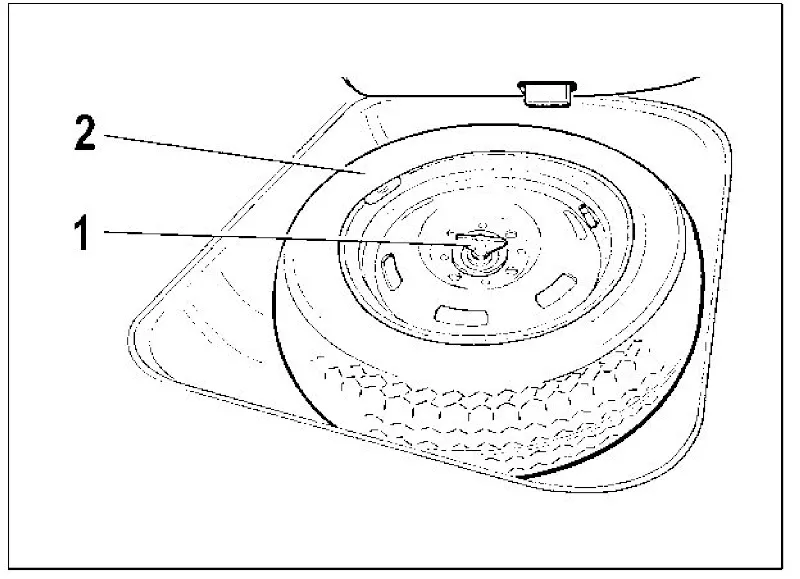

Рис. 41. Расположение запасного колеса

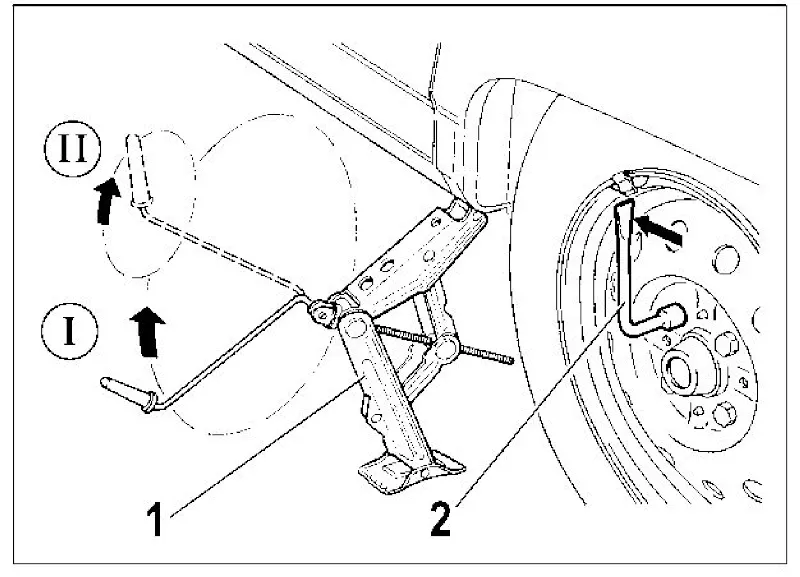

Рис. 42. Подъем автомобиля при замене колес
Порядок замены колес
Для замены колес:
- Установите автомобиль на ровной площадке и затормозите его стояночным тормозом.
- Снимите защитные кожуха 1 (рис. 40) и достаньте насос, домкрат, коробку с инструментом, а затем запасное колесо. Запасное колесо 2 (рис. 41) располагается в нише багажного отделения. Чтобы достать его, откиньте коврик, крышку и отверните винт 1.
- Снимите колпак колеса (при его наличии).
- Ослабьте на один оборот комбинированным ключом 2 (рис. 42) болты крепления заменяемого колеса.
- Установите домкрат 1 так, чтобы его упор вошел в чашку, приваренную к днищу возле арки колеса, а пята домкрата располагалась под чашкой. Вращением рукоятки (положение I) поднимите колесо над опорной поверхностью на высоту не более 50–60 мм. В случае, если расстояние до опорной поверхности не обеспечивает поворот рукоятки на полный оборот, утопите рукоятку в её основании и вращайте её по малому радиусу (положение II).
- Отверните болты и снимите колесо. Установите запасное колесо, заверните болты крепления и равномерно затяните их крест-накрест.
- Опустите автомобиль и выньте домкрат. Затяните болты и проверьте давление воздуха в шине.
По окончании работ уложите инструмент, закрепите их эластичными ремнями и установите на штатные места защитные кожуха.
⚠️ КРИТИЧЕСКАЯ ОПАСНОСТЬ!
Штатный домкрат предназначен исключительно для подъёма кузова при замене колеса. Категорически запрещается находиться под автомобилем, если он опирается только на домкрат! При необходимости выполнения работ под вывешенным кузовом обязательно используйте жёсткие стационарные подставки заводского изготовления.
