При замене ламп используйте лампы, указанные в приложении 2.

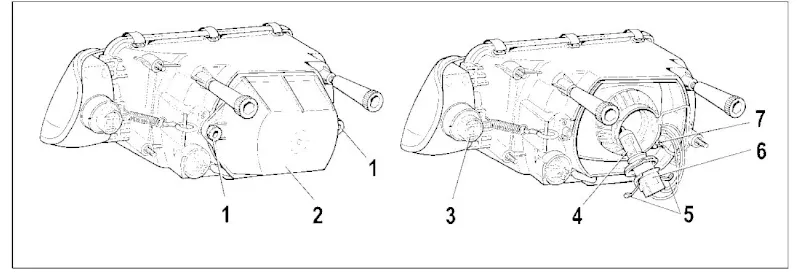

Рис. 44. Блок-фара
Для замены ламп в фаре снимите защитный кожух 2 (рис. 44), для чего отверните винты 1 его крепления. Затем выведите из пазов усики пружинной защелки 5 и снимите колодку 6 в сборе с лампой 4.
Чтобы заменить лампу габаритного света в фаре, выньте из корпуса патрон 7 в сборе с лампой, аккуратно нажмите на лампу, поверните ее против часовой стрелки и выньте из патрона.
Для замены лампы в фонаре переднего указателя поворота снимите колодку с патрона 3, поверните патрон в сборе с лампой против часовой стрелки и выньте его из гнезда.

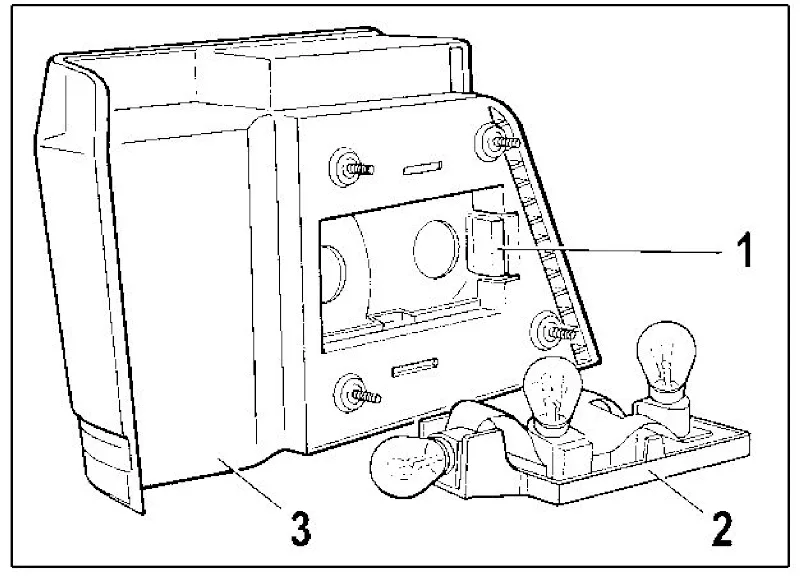

Рис. 45. Наружный задний фонарь

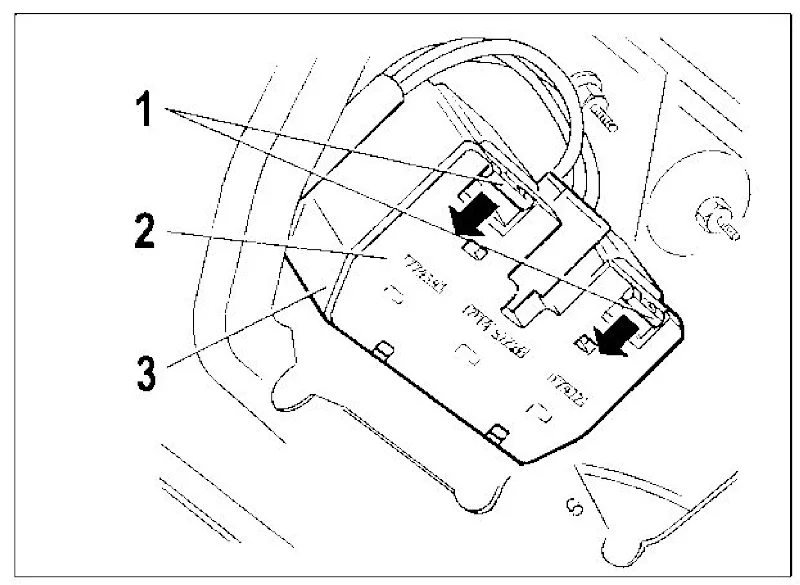

Рис. 46. Внутренний задний фонарь
Замену ламп в заднем наружном 3 (рис. 45) или внутреннем 3 (рис. 46) фонарях проводите со стороны багажного отделения. При снятых защитных кожухах отожмите защелки 1 крепления основания 2 и выньте ее в сборе с лампами.

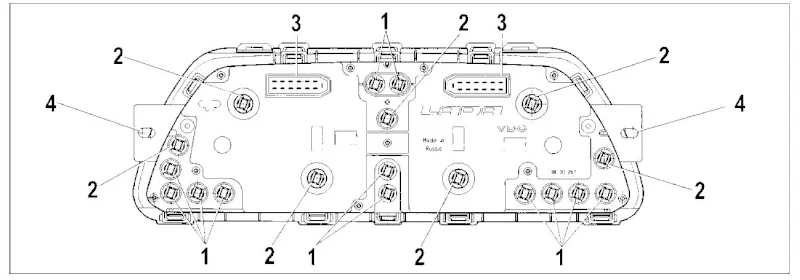

Рис. 48. Комбинация приборов (вид сзади)
Чтобы заменить лампу 2 в плафоне освещения салона аккуратно по центру с боков нажмите на рассеиватель 1 (рис. 47) и снимите его.
Для замены контрольных ламп 1 (рис. 48) и ламп 2 освещения в комбинации приборов снимите щиток и отверните винты крепления за проушины 4. Затем потяните комбинацию приборов на себя и отсоедините пучки проводов от колодок 3. Лампу, подлежащую замене, поверните против часовой стрелки и выньте из гнезда.

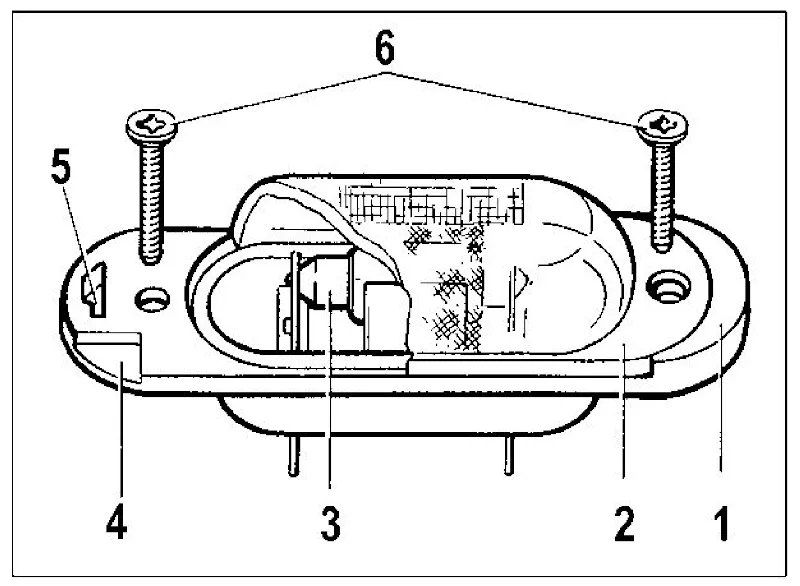

Рис. 49. Фонарь освещения номерного знака

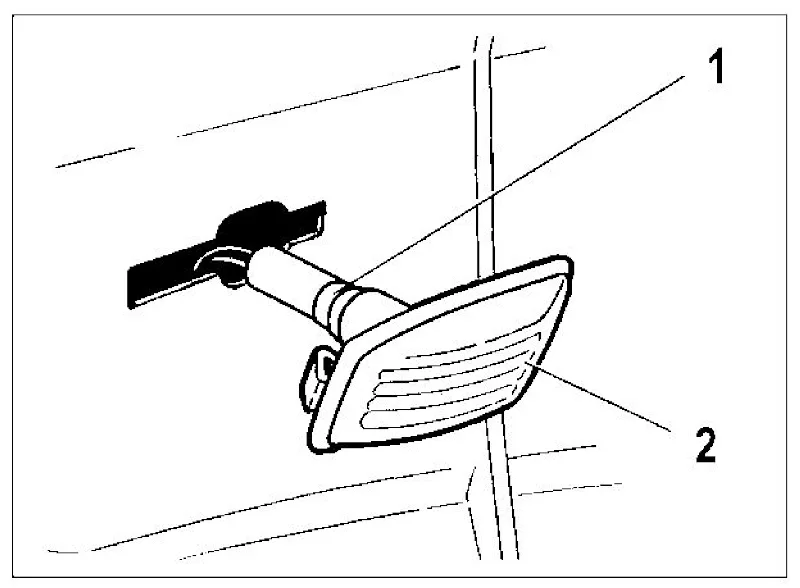

Рис. 50. Боковой указатель поворота
Перегоревшую лампу 3 (рис. 49) в фонаре освещения номерного знака меняйте только после его снятия с автомобиля, для чего отверните винты 6, вставьте отвертку в паз 4, нажмите пальцем к центру защелку 5 и отверткой аккуратно снимите рассеиватель 2. Лампа в корпусе 1 удерживается пружинными контактами.
Для замены лампы в боковом указателе поворота (рис. 50) снимите его с автомобиля. В гнезде указатель удерживается пружинными фиксаторами. Затем снимите защитный резиновый колпачок 1, выньте патрон в сборе с лампой из корпуса 2 и извлеките лампу.
