Замена плавких предохранителей

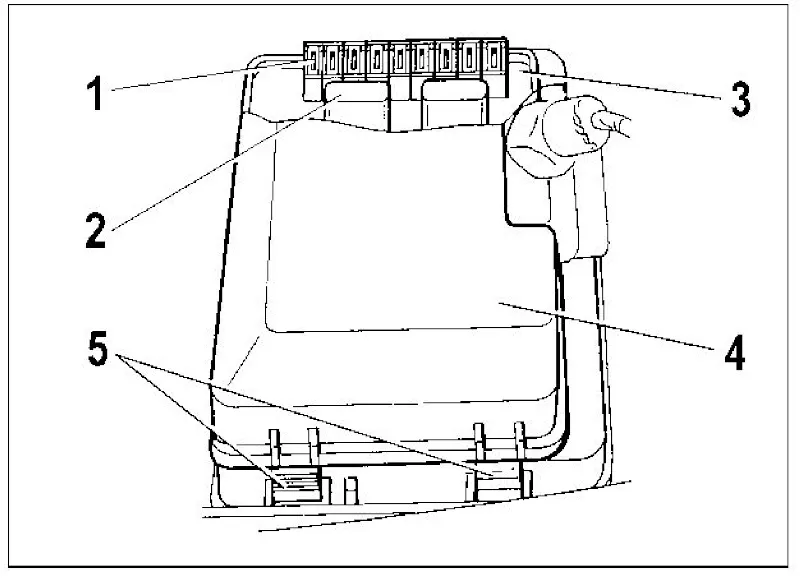

Рис. 43. Монтажный блок Рис. 43. Монтажный блок

При замене плавких предохранителей рекомендуется использовать предохранители, указанные в приложении 3.

Плавкие предохранители 1 (рис. 43) установлены в монтажном блоке 3 вместе с реле 2 разного назначения. Блок расположен в коробке воздухопритока с левой стороны автомобиля. Монтажный блок сверху закрывается крышкой 4, с внутренней стороны которой нанесены символы, указывающие назначения реле, номера предохранителей и защищаемые ими цепи. Сила тока, на которую рассчитан предохранитель, указана на его лицевой стороне. Для замены перегоревшего предохранителя снимите крышку, для чего с обеих сторон сожмите защелки 5 и одновременно потяните за них крышку вверх. В случае повторного выхода из строя предохранителя для выяснения и устранения причин, вызвавших его оплавление, обратитесь на предприятие технического обслуживания.

Цепи, защищаемые плавкими предохранителями, указаны в таблице 3.

На автомобилях с системой впрыска топлива в консоли за щитком панели приборов на вертикальном кронштейне устанавливаются три блока реле с предохранителями по 15 А каждый. Защищаемые этими предохранителями цепи указаны в таблице 4.

Недопустима установка самодельной перемычки или предохранителя другого номинала взамен перегоревшего.

Плавкими предохранителями не защищаются цепи зажигания, пуска двигателя, генератора, реле включения фар и реле системы блокировки дверей.

Таблица 3

Цепи, защищаемые плавкими предохранителями

№ предохранителя
(сила тока, А)
Защищаемые цепи
F1 (10 A) Электродвигатели очистителей фар (в момент включения). Электродвигатель омывателя фар
F2 (10 A) Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F3 (10 A) Плафон освещения салона. Плафон индивидуального освещения салона. Плафон освещения багажного отделения. Лампы стоп-сигнала. Реле контроля целостности ламп. Маршрутный компьютер.
F4 (20 A) Патрон подключения переносной лампы. Реле обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5 (20 A) Звуковой сигнал. Реле звукового сигнала. Электродвигатель вентилятора системы охлаждения
Продолжение таблицы 3
F6 (30 A) Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)
F7 (30 A) Электродвигатель отопителя. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы). Прикуриватель
F8 (7,5 A) Правая противотуманная фара
F9 (7,5 A) Левая противотуманная фара
F10 (7,5 A) Выключатель освещения приборов. Лампы освещения номерного знака. Подкапотная лампа. Лампы подсветки выключателей, приборов, прикуривателя, рычагов управления отопителем. Лампы габаритных огней по левому борту. Контрольная лампа включения габаритных огней
F11 (7,5 A) Реле контроля целостности ламп. Лампы габаритных огней по правому борту
F12 (7,5 A) Лампа ближнего света (правая фара)
F13 (7,5 A) Лампа ближнего света (левая фара)
F14 (7,5 A) Лампа дальнего света (левая фара) и контрольная лампа включения дальнего света фар
F15 (7,5 A) Лампа дальнего света (правая фара)
F16 (15 A) Комбинация приборов. Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийного давления масла. Обмотка возбуждения генератора (в режиме пуска двигателя)
Таблица 4

Цепи системы впрыска и дополнительного оборудования

Предохранитель Защищаемая цепь
Верхний (15 А) Реле электробензонасоса (контакты), электробензонасос, форсунки
Средний (15 А) Реле включения электровентилятора (обмотка), клапан продувки адсорбера*, датчик расхода воздуха, датчик скорости, датчик кислорода* (подогрев)
Нижний (15 А) Электронный блок управления, модуль зажигания
Навесные
(входят в состав жгута проводов)
8А / 16А / 16А
• Реле заднего противотуманного огня, задний противотуманный огонь (8А)
• Элемент обогрева сидений (16А)
• Блок управления блокировки дверей, моторедуктор блокировки дверей (16А)

* Устанавливается на часть автомобилей.
