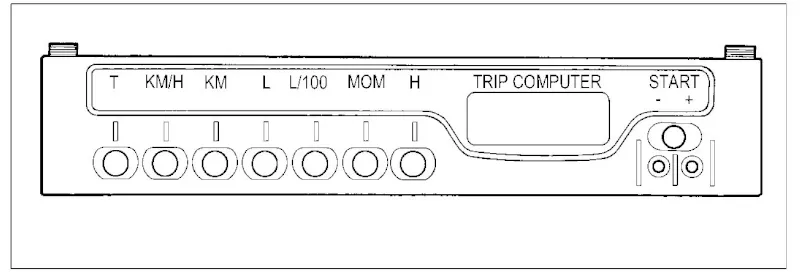

Рис. 33. Маршрутный компьютер
Маршрутный компьютер (МК) устанавливается на часть выпускаемых автомобилей семейства LADA Samara в вариантном исполнении. МК имеет 15 функций, разбитых на 7 целевых групп. Семь кнопок панели управления служат для быстрого перехода к нужной группе параметров и последовательного выбора подфункций внутри них. Клавиши имеют следующие обозначения: «Т», «КМ/Н», «КМ», «L», «L/100», «МОМ.», «Н».
Перебор функций внутри группы производится циклически («по кольцу»). При выключенном зажигании компьютер автоматически переходит в экономичный режим индикации «Текущее время», при этом основные функции управления кнопками аппаратно заблокированы. Кратковременное нажатие на любую клавишу при выключенном зажигании активирует внутреннюю ночную подсветку ЖК-дисплея, а кнопка «START» служит для оперативного отключения звукового сигнала будильника.
Для полного обнуления всех накопленных статистических параметров («Время в пути», «Время в пути с остановками», «Общий расход», «Пробег поездки») необходимо нажать и удерживать сервисную кнопку «START» более 4 секунд до подачи встроенным зуммером характерного двухтонального звукового сигнала.
Таблица 1. Функции маршрутного компьютера
| Кнопка | Группа функций | Отображаемые параметры и подфункции |
|---|---|---|
| Т | ВРЕМЯ В ПУТИ | Время в пути; Время в пути с учетом остановок; Температура окружающего воздуха за бортом |
| КМ/Н | СКОРОСТЬ | Средняя скорость поездки; Мгновенная скорость автомобиля |
| КМ | ПУТЬ | Текущий пробег за поездку; Расчетный прогноз пробега на остатке топлива в баке |
| L | УРОВЕНЬ ТОПЛИВА | Фактический уровень топлива в бензобаке; Общий расход топлива за поездку |
| L/100 | СРЕДНИЙ РАСХОД | Средний интегральный расход топлива на 100 км пробега |
| МОМ. | МГНОВЕННЫЙ РАСХОД | Текущий мгновенный расход топлива; Текущее напряжение бортовой электросети |
| Н | ТЕКУЩЕЕ ВРЕМЯ | Текущее время; Календарь (дата/месяц); Статус и время будильника |
Корректировка функций компьютера
Коррекция хода часов: В режиме индикации «Текущее время» кратковременно нажать клавишу «START». По шестому сигналу точного времени радиостанции нажать кнопку «Н» — произойдет автоматическое обнуление разрядов минут, показания часов скорректируются до ближайшего целого значения, а внутренний отсчет секунд начнется строго с нуля.
Установка текущего времени / календаря: В режиме «Текущее время» (или «Календарь») нажать кнопку «START». Клавишами «+» и «-» выставить нужное значение часов (или дня месяца). Повторно нажать «START» и кнопками «+» / «-» задать показание минут (или порядкового номера месяца). Нажать «START» для сохранения изменений и фиксации данных.
Установка будильника: В режиме «Будильник» нажать кнопку «START». Кнопками «+» / «-» задать час срабатывания, нажать «START» и кнопками «+» / «-» скорректировать минуты. Финализировать настройку нажатием кнопки «START». В главном режиме часов загорится пиктограмма колокольчика (будильник активен). Для отключения будильника зайдите в его режим, нажмите «START», затем нажмите «Н» — на дисплее отобразятся символы --.--, пиктограмма погаснет.
Регулировка яркости подсветки дисплея: При активированных габаритных огнях яркость экрана МК привязана к положению штатного реостата панели приборов. При выключенных габаритах доступна ручная программная калибровка: в режиме дисплея «Время в пути с остановками» нажмите «START», кнопками «+» / «-» подберите оптимальный уровень свечения и сохраните его нажатием кнопки «START».
Установка сигнализатора превышения скорости: Находясь в режиме отображения «Средняя скорость», нажмите кнопку «START». Клавишами «+» / «-» задайте желаемый предел скорости в диапазоне от 20 до 200 км/ч. Нажмите «START» для выхода. В случае превышения лимита во время движения МК подаст предупреждающий звуковой сигнал, а на панели замигает пиктограмма колокольчика.
Тарирование датчика уровня топлива
Для исключения погрешностей и калибровки системы под фактическую геометрию бака выполните процедуру строго по шагам:
- Полностью слейте весь бензин из топливного бака автомобиля.
- Переведите маршрутный компьютер в режим отображения «Уровень топлива» и удерживайте кнопку «START» нажатой более 2 секунд. На индикаторе замигает цифра 0.
- Нажмите и удерживайте кнопку «L» в течение 1 секунды до характерного писка зуммера — на экране появится мигающая цифра 3.
- Залейте в бензобак с помощью калиброванной мерной тары ровно 3 литра топлива. Подождите 30–60 секунд для стабильной фиксации поплавка датчика.
- Нажмите и удерживайте кнопку «L» 1 секунду до подтверждающего звукового сигнала. На дисплее отобразится следующая целевая метка литража.
- Повторяйте процедуру долива порциями по 3 литра и подтверждения кнопкой «L» вплоть до достижения максимального расчетного объема в 39 литров. После этого компьютер автоматически зафиксирует таблицу калибровки в энергонезависимой памяти и выйдет в рабочий режим.
Точность и предельные значения функций
| Диапазон показаний встроенных часов | 0 ч 00 м – 23 ч 59 м |
| Уход хода часов за календарные сутки при температуре (25±10) °С, не более | ± 3 с |
| Диапазон измерения и отображения внешней температуры | от –40 °С до +60 °С |
| Максимальное регистрируемое значение времени в пути | 999 ч 50 м |
| Максимальное регистрируемое значение времени в пути с остановками | 999 ч 50 м |
| Максимальный порог подсчета общего расхода топлива | 9999 л |
| Максимальный порог подсчета общего пробега за поездку | 9999 км |
При достижении аппаратного предела или переполнении разрядности любого из вышеуказанных параметров компьютер инициирует автоматический сброс всего массива накапливаемой статистики («Время в пути», «Время в пути с остановками», «Общий расход», «Пробег поездки») с одновременным выводом двухтонального предупреждающего аудиосигнала.
