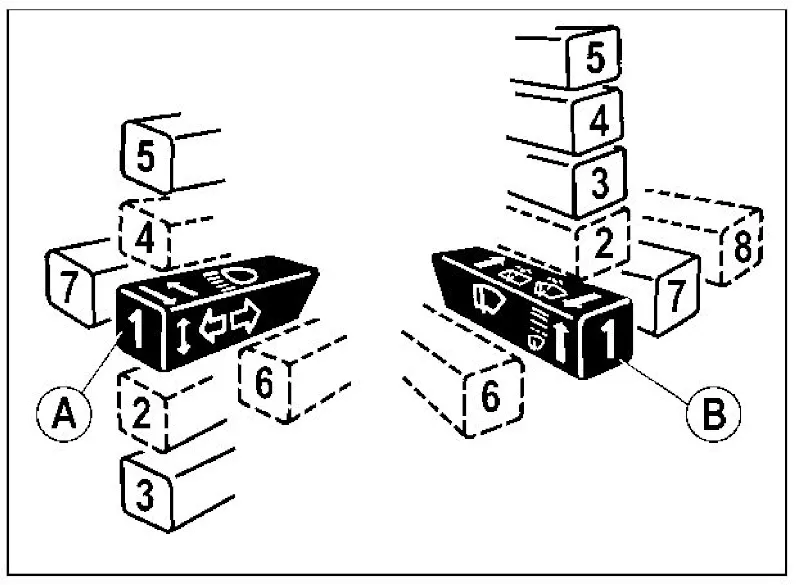

Рис. 24. Подрулевые переключатели
Положения рычага «А» (переключатель указателей поворота и света фар)
Левый подрулевой рычаг «А» регулирует световую сигнализацию автомобиля и имеет следующие фиксированные и нефиксированные положения:
1 — Указатели поворота выключены; включен ближний свет фар (если основным переключателем наружного освещения на панели приборов цепи фар уже поставлены под напряжение).
2 — Включены указатели левого поворота (кратковременное, нефиксированное положение для перестроения).
3 — Включены указатели левого поворота (фиксированное положение; возвращается в исходное состояние автоматически при выходе руля из поворота).
4 — Включены указатели правого поворота (кратковременное, нефиксированное положение для перестроения).
5 — Включены указатели правого поворота (фиксированное положение; возвращается в исходное состояние автоматически при выходе руля из поворота).
6 (на себя) — Включен дальний свет фар независимо от положения переключателя наружного освещения (нефиксированное положение — используется для кратковременной сигнализации («мигание светом»)).
7 (от себя) — Включен постоянный дальний свет фар (работает только в случае, если переключателем наружного освещения предварительно включен ближний свет; положение фиксированное).
Положения рычага «В» (переключатель стеклоочистителей и омывателя)
Правый подрулевой рычаг «В» управляет очисткой и омыванием ветрового, а также заднего стекла (на автомобилях с кузовом хэтчбек ВАЗ-2113, ВАЗ-2114):
1 — Очистители и омыватели стекол полностью выключены.
2 — Включен прерывистый режим работы очистителей ветрового стекла (нефиксированное положение; рычаг удерживается рукой для единичного взмаха щеток).
3 — Включен штатный прерывистый режим работы очистителей ветрового стекла (фиксированное положение; интервал регулируется реле стеклоочистителя).
4 — Включена первая (малая) скорость непрерывной работы очистителей ветрового стекла (фиксированное положение).
5 — Включена вторая (быстрая) скорость непрерывной работы очистителей ветрового стекла (фиксированное положение; применяется при интенсивных осадках).
6 (на себя) — Включен электроомыватель ветрового стекла (нефиксированное положение). Одновременно с подачей жидкости автоматически активируются очистители ветрового стекла.
7 (от себя) — Включен постоянный очиститель стекла двери задка (фиксированное положение для кузовов хэтчбек).
8 (от себя) — Дополнительно к очистителю активируется электроомыватель стекла двери задка (нефиксированное положение; жидкость подается, пока рычаг отжат от себя).
