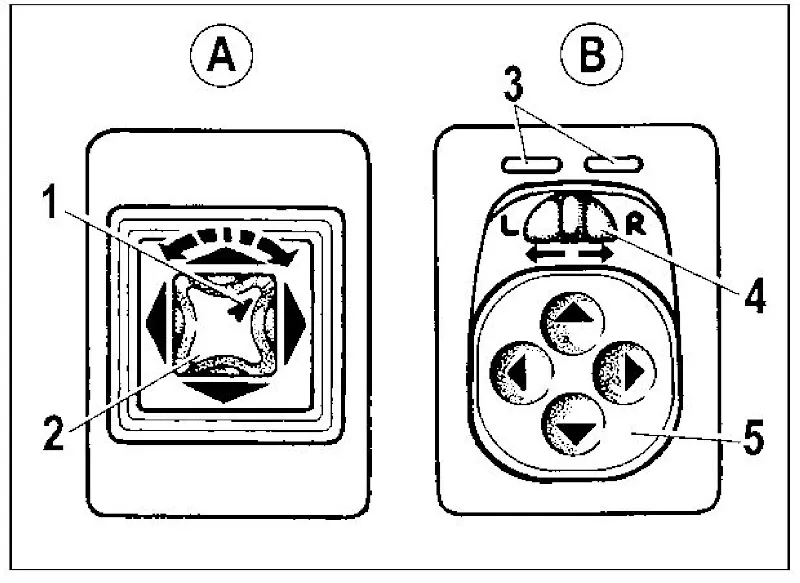

Рис. 32. Блоки управления наружными зеркалами (Тип А и Тип В)
Электроприводом регулировки наружных зеркал оборудуются автомобили семейства LADA Samara в вариантном исполнении повышенной комфортности («Люкс»). Блок управления располагается на облицовке тоннеля пола между передними сиденьями автомобиля. В зависимости от года выпуска, модификации и комплектации на автомобиле может быть установлен пульт управления типа «А» или типа «В».
Алгоритм управления блоком типа «А»
В данном варианте исполнения выбор регулируемой стороны и непосредственная настройка углов осуществляются при помощи комбинированных манипуляций с одной центральной клавишей-джойстиком:
- Выбор зеркала: Осуществляется механическим поворотом самой клавиши вокруг своей вертикальной оси на 90°. Направление текущей настройки определяется положением метки 1. Клавиша имеет два фиксированных крайних положения: для выбора левого или правого зеркала. При включенном зажигании электропривод выбранной стороны постоянно находится под рабочим напряжением.
- Регулировка положения: Производится последовательным покачиванием (наклоном) клавиши 2 в направлении стрелок, нанесенных на ее верхний корпус. Внутренний шарнирный механизм обеспечивает изменение положения отражающих элементов как в вертикальной, так и в горизонтальной плоскостях.
Алгоритм управления блоком типа «В»
В блоке обновленного типа функции выбора рабочей стороны и изменения пространственных углов наклона конструктивно разделены между двумя независимыми органами управления:
- Выбор зеркала: Переключение на левую или правую сторону производится перемещением горизонтального ползункового движка 4. В крайнем левом положении движка цепь замыкает привод левого зеркала (символ «L»), в крайнем правом — правого зеркала (символ «R»), о чем также информирует встроенный светодиодный индикатор 3. В строго среднем (нейтральном) положении движка электропривод обоих зеркал полностью обесточен для защиты от случайного сбивания настроек.
- Регулировка положения: Корректировка углов отражающего элемента выполняется нажатиями на соответствующие края большой четырехпозиционной клавиши 5 in точках, указанных стрелками разметки.
